第十六章串口通信

16.1 串口通信基础

串口通信主要通过DB9接口，适用于短距离（<10米）。关键参数包括：

波特率：每秒传输bit数，如9600。
数据位：信息包中的有效数据位数。
停止位：单个包的最后一位，通常为1或2位。
奇偶校验位：检错方式，分偶、奇校验。

16.1.1 QtSerialPort模块简介

QtSerialPort是QT5的附加模块，为硬件和虚拟串口提供接口。它简化串口应用开发，提供配置、I/O操作等功能。

使用QtSerialPort，需包含以下头文件：

#include <QSerialPortInfo>
#include <QSerialPort>

并在.pro文件中添加：

QT += serialport

QSerialPort类用于访问串口，

QSerialPortInfo用于获取串口信息。

可通过setPort()或setPortName()设置要访问的串口。

使用open()和close()打开和关闭串口。

串口打开后，可使用setBaudRate()等函数重新配置。

waitForReadyRead()和waitForBytesWritten()用于阻塞操作。

16.1.2 QSerialPort 成员函数

构造函数：

// 构造一个未初始化的QSerialPort对象，可选指定父对象
QSerialPort::QSerialPort(QObject *parent = nullptr)

// 构造并初始化QSerialPort对象，指定端口名和可选的父对象
QSerialPort::QSerialPort(const QString &name, QObject *parent = nullptr)

// 构造并初始化QSerialPort对象，根据QSerialPortInfo指定端口信息和可选的父对象
QSerialPort::QSerialPort(const QSerialPortInfo &serialPortInfo, QObject *parent = nullptr)

关键方法：

        bool atEnd() const：检查是否有数据可读。

        qint64 bytesAvailable() const：返回可读数据字节数。

        qint64 bytesToWrite() const：返回可写数据字节数。

        void close()：关闭串口。

        void setPort(const QSerialPortInfo &serialPortInfo)：设置串口信息。

        void setPortName(const QString &name)：设置串口名。

//波特率改变时触发信号

[signal] void baudRateChanged(qint32 baudRate, //新的波特率
QSerialPort::Directions directions) //波特率用于哪方

/*检查是否有数据可读,无数据可读返回true*/
[virtual] bool QSerialPort::atEnd() const;

/*波特率改变后，信号触发*/
[signal] void QSerialPort::baudRateChanged(qint32 baudRate, //新的波特率
                        QSerialPort::Directions directions) //波特率用于哪方
/*
QSerialPort::AllDirections //默认,表示读写方向都应用此波特率
QSerialPort::Input         //仅用于输入方向
QSerialPort::Output        //仅用于输出方向
*/

/*返回可读数据的字节数*/
[virtual] qint64 QSerialPort::bytesAvailable() const;

/*返回可写数据的字节数*/
[virtual] qint64 QSerialPort::bytesToWrite() const;

/*关闭串口*/
[virtual] void QSerialPort::close();

/*设置串口端口信息为 serialPortInfo*/
void QSerialPort::setPort(const QSerialPortInfo &serialPortInfo);

/*设置串口名为name*/
void QSerialPort::setPortName(const QString &name);

16.2 QSerialPortInfo

16.2.1 QSerialPortInfo 简介

QSerialPortInfo 类用于提供系统中已有串口设备的信息。可通过其静态成员函数获取代表各串口的 QSerialPortInfo 对象链表。每个对象包含端口的详细信息，如端口名、系统位置、描述、制造商等，并可用于配置 QSerialPort 对象。

16.2.2 QSerialPortInfo 成员函数

构造函数

QSerialPortInfo(const QSerialPort &port);
QSerialPortInfo(const QString &name);
QSerialPortInfo(const QSerialPortInfo &other);

静态成员函数

static QList<QSerialPortInfo> availablePorts(); // 返回可用串口链表
static QList<qint32> standardBaudRates();      // 返回标准波特率链表

成员函数

QString description() const;         // 返回串口描述
bool hasProductIdentifier() const; // 是否有生产编码
bool hasVendorIdentifier() const; // 是否有制造商编码
bool isBusy() const;               // 串口是否正忙
QString manufacturer() const;     // 返回制造商名称
QString portName() const;         // 返回串口名称
quint16 productIdentifier() const; // 返回生产编码
QString serialNumber() const;    // 返回序列号
QString systemLocation() const; // 返回系统位置
quint16 vendorIdentifier() const; // 返回制造商编码
void swap(QSerialPortInfo &other); // 交换两个对象

16.3 实现简易串口

打开/关闭串口：

        当点击“打开串口”按钮时，配置串口参数并尝试打开串口。如果成功，禁用串口配置ComboBox，启用发送按钮，并更改按钮文本为“关闭串口”。

        同时连接串口的 readyRead信号到 readData槽函数。

        当点击“关闭串口”按钮时（即串口已打开状态），关闭串口，重新启用串口配置ComboBox，更改按钮文本为“打开串口”，并禁用发送按钮。

数据发送与接收：

        点击发送按钮时，将发送文本框中的内容以Latin1编码写入串口。

        点击清空接收/发送数据按钮时，清空相应的文本框内容。

        当串口有数据可读时，readData槽函数被调用，读取所有可用数据，并将其追加到接收文本框中。

#ifndef MAINWINDOW_H // 防止头文件重复包含，如果已定义MAINWINDOW_H则不再次包含
#define MAINWINDOW_H

// 包含必要的Qt库头文件
#include <QMainWindow> // 主窗口类
#include <QSerialPort> // 串口通信类
#include <QSerialPortInfo> // 串口信息类，用于获取系统中可用的串口信息
#include <QList> // 用于存储串口信息列表
#include <QDebug> // 用于调试输出

// Ui命名空间，包含UI类的声明（通常由Qt Designer生成）
namespace Ui {
class MainWindow;
}

// MainWindow类，继承自QMainWindow
class MainWindow : public QMainWindow {
    Q_OBJECT // 使用Qt的宏，允许该类使用信号和槽机制

public:
    // 构造函数，explicit关键字防止隐式转换
    explicit MainWindow(QWidget *parent = 0);
    // 析构函数
    ~MainWindow();

private slots:
    // 私有槽函数，用于处理UI按钮点击事件
    void on_btn_openConsole_clicked(); // 打开控制台按钮点击事件处理
    void on_btn_send_clicked(); // 发送按钮点击事件处理
    void on_btn_clearRecv_clicked(); // 清空接收区按钮点击事件处理
    void on_btn_clearSend_clicked(); // 清空发送区按钮点击事件处理
    void readData(); // 读取串口数据

private:
    // Ui类的指针，用于访问UI元素
    Ui::MainWindow *ui;
    // QSerialPort类的指针，用于串口通信
    QSerialPort *serial;
};

#endif // MAINWINDOW_H // 结束头文件保护

#include "mainwindow.h"
#include "ui_mainwindow.h"

// 定义一个静态常量字符串，用于表示“不可用”或“无数据”的情况
static const char blankString[] = QT_TRANSLATE_NOOP("SettingsDialog", "N/A");

// MainWindow类的构造函数实现
MainWindow::MainWindow(QWidget *parent) :
    QMainWindow(parent), // 调用基类的构造函数
    ui(new Ui::MainWindow) { // 初始化UI类的指针
    ui->setupUi(this); // 设置UI界面

    // 初始化串口类的指针
    serial = new QSerialPort;

    // 用于存储串口描述、制造商、序列号等信息的字符串
    QString description;
    QString manufacturer;
    QString serialNumber;

    // 获取系统中可用的串口信息列表
    QList<QSerialPortInfo> serialPortInfos = QSerialPortInfo::availablePorts();

    // 输出当前系统可以使用的串口个数
    qDebug() << "Total numbers of ports: " << serialPortInfos.count();

    // 遍历所有可用的串口信息，并将其添加到ComboBox中
    for (const QSerialPortInfo &serialPortInfo : serialPortInfos) {
        QStringList list; // 用于存储串口信息的字符串列表
        description = serialPortInfo.description(); // 获取串口描述
        manufacturer = serialPortInfo.manufacturer(); // 获取制造商信息
        serialNumber = serialPortInfo.serialNumber(); // 获取序列号

        // 将串口的相关信息添加到列表中，如果信息为空则使用blankString代替
        list << serialPortInfo.portName()
             << (!description.isEmpty() ? description : blankString)
             << (!manufacturer.isEmpty() ? manufacturer : blankString)
             << (!serialNumber.isEmpty() ? serialNumber : blankString)
             << serialPortInfo.systemLocation()
             << (serialPortInfo.vendorIdentifier() ? QString::number(serialPortInfo.vendorIdentifier(), 16) : blankString)
             << (serialPortInfo.productIdentifier() ? QString::number(serialPortInfo.productIdentifier(), 16) : blankString);

        // 将串口名称作为第一项，其余信息作为关联数据添加到ComboBox中
        ui->comboBox_serialPort->addItem(list.first(), list);
    }

    // 添加一个自定义选项到串口ComboBox中
    ui->comboBox_serialPort->addItem(tr("custom"));

    // 设置波特率的ComboBox选项
    ui->comboBox_baudRate->addItem(QStringLiteral("9600"), QSerialPort::Baud9600);
    ui->comboBox_baudRate->addItem(QStringLiteral("19200"), QSerialPort::Baud19200);
    ui->comboBox_baudRate->addItem(QStringLiteral("38400"), QSerialPort::Baud38400);
    ui->comboBox_baudRate->addItem(QStringLiteral("115200"), QSerialPort::Baud115200);
    ui->comboBox_baudRate->addItem(tr("Custom"));

    // 设置数据位的ComboBox选项
    ui->comboBox_dataBits->addItem(QStringLiteral("5"), QSerialPort::Data5);
    ui->comboBox_dataBits->addItem(QStringLiteral("6"), QSerialPort::Data6);
    ui->comboBox_dataBits->addItem(QStringLiteral("7"), QSerialPort::Data7);
    ui->comboBox_dataBits->addItem(QStringLiteral("8"), QSerialPort::Data8);
    ui->comboBox_dataBits->setCurrentIndex(3); // 默认选择8数据位

    // 设置奇偶校验位的ComboBox选项
    ui->comboBox_parity->addItem(tr("None"), QSerialPort::NoParity);
    ui->comboBox_parity->addItem(tr("Even"), QSerialPort::EvenParity);
    ui->comboBox_parity->addItem(tr("Odd"), QSerialPort::OddParity);
    ui->comboBox_parity->addItem(tr("Mark"), QSerialPort::MarkParity);
    ui->comboBox_parity->addItem(tr("Space"), QSerialPort::SpaceParity);

    // 设置停止位的ComboBox选项
    ui->comboBox_stopBit->addItem(QStringLiteral("1"), QSerialPort::OneStop);
    ui->comboBox_stopBit->addItem(QStringLiteral("2"), QSerialPort::TwoStop);

    // 设置流控的ComboBox选项
    ui->comboBox_flowBit->addItem(tr("None"), QSerialPort::NoFlowControl);
    ui->comboBox_flowBit->addItem(tr("RTS/CTS"), QSerialPort::HardwareControl);
    ui->comboBox_flowBit->addItem(tr("XON/XOFF"), QSerialPort::SoftwareControl);

    // 初始禁用发送按钮
    ui->btn_send->setEnabled(false);
}

// MainWindow类的析构函数实现
MainWindow::~MainWindow() {
    delete ui; // 释放UI类的指针所指向的内存
}

// 打开串口按钮的槽函数实现
void MainWindow::on_btn_openConsole_clicked() {
    qDebug() << ui->btn_openConsole->text(); // 输出按钮的当前文本
    if (ui->btn_openConsole->text() == tr("打开串口")) {
        // 配置串口参数
        serial->setPortName(ui->comboBox_serialPort->currentText()); // 设置串口名称
        serial->setBaudRate(ui->comboBox_baudRate->currentText().toInt()); // 设置波特率
        serial->setDataBits(QSerialPort::Data8); // 设置数据位
        serial->setParity(QSerialPort::NoParity); // 设置奇偶校验位
        serial->setStopBits(QSerialPort::OneStop); // 设置停止位
        serial->setFlowControl(QSerialPort::NoFlowControl); // 设置流控

        // 尝试打开串口
        if (serial->open(QIODevice::ReadWrite)) {
            // 禁用串口配置相关的ComboBox
            ui->comboBox_baudRate->setEnabled(false);
            ui->comboBox_dataBits->setEnabled(false);
            ui->comboBox_flowBit->setEnabled(false);
            ui->comboBox_parity->setEnabled(false);
            ui->comboBox_serialPort->setEnabled(false);
            ui->comboBox_stopBit->setEnabled(false);

            // 启用发送按钮
            ui->btn_send->setEnabled(true);

            // 更改按钮文本
            ui->btn_openConsole->setText(tr("关闭串口"));

            // 连接串口的readyRead信号到readData槽函数
            connect(serial, &QSerialPort::readyRead, this, &MainWindow::readData);
        }
    } else {
        // 关闭串口
        serial->close(); // 关闭串口连接

        // 重新启用串口配置相关的ComboBox
        ui->comboBox_baudRate->setEnabled(true);
        ui->comboBox_dataBits->setEnabled(true);
        ui->comboBox_flowBit->setEnabled(true);
        ui->comboBox_parity->setEnabled(true);
        ui->comboBox_serialPort->setEnabled(true);
        ui->comboBox_stopBit->setEnabled(true);

        // 更改按钮文本
        ui->btn_openConsole->setText(tr("打开串口"));

        // 禁用发送按钮
        ui->btn_send->setEnabled(false);
    }
}

// 发送数据按钮的槽函数实现
void MainWindow::on_btn_send_clicked() {
    // 将发送文本框中的内容以Latin1编码写入串口
    serial->write(ui->textEdit_send->toPlainText().toLatin1());
}

// 清空接收数据按钮的槽函数实现
void MainWindow::on_btn_clearRecv_clicked() {
    ui->textEdit_recv->clear(); // 清空接收文本框的内容
}

// 清空发送数据按钮的槽函数实现
void MainWindow::on_btn_clearSend_clicked() {
    ui->textEdit_send->clear(); // 清空发送文本框的内容
}

// 读取串口数据的槽函数实现
void MainWindow::readData() {
    QByteArray buf; // 定义一个字节数组用于存储读取到的数据
    qDebug() << "readData: " << endl; // 输出调试信息
    buf = serial->readAll(); // 从串口读取所有可用数据
    if (!buf.isEmpty()) { // 如果读取到的数据不为空
        QString str = ui->textEdit_recv->toPlainText(); // 获取接收文本框的当前内容
        str += tr(buf); // 将读取到的数据追加到字符串中（注意：这里tr的使用可能是不必要的，除非需要翻译字节数组的内容）
        ui->textEdit_recv->clear(); // 清空接收文本框的内容
        ui->textEdit_recv->append(str); // 将更新后的字符串添加到接收文本框中
    }
}

16.4 ubuntu下相关操作

ubuntu下串口打不开。

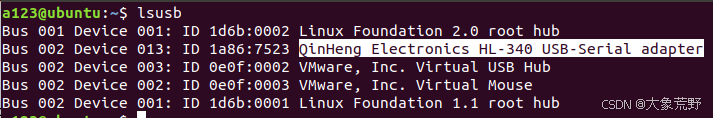

lsusb  //显示系统中 USB 总线及其连接设备信息。

发现串口设备成功连接了，

总线 001 设备 001：这表示这是连接到第一个 USB 总线的第一个设备。

ID 1d6b:0002：这是设备的供应商 ID（VID）和产品 ID（PID）。

sudo apt-get install minicom //安装串口通信工具

minicom -D /dev/ttyUSB0  //访问串行设备文件

到这一步，如果提示没权限，问题就找到了。

通过以下命令将用户添加到dialout组：

sudo adduser USER_NAME dialout

dialout 组在 Linux 系统中是一个特殊的用户组，它主要负责管理对串口设备的访问权限。

添加完成后，注销并重新登录系统以激活权限更改‌。

第十六点零章 minicom用法

一、安装Minicom

在Linux系统中，通常可以使用包管理器来安装Minicom。以Debian系发行版（如Ubuntu）为例，可以使用以下命令安装：

sudo apt-get install minicom

二、配置Minicom

在首次使用Minicom或需要更改配置时，可以通过以下步骤进行配置：

启动配置界面：
打开终端，输入sudo minicom -s命令，进入Minicom的配置界面。
选择配置选项：
使用上下键选择“Serial port setup”（串行端口设置）选项，按回车键进入。

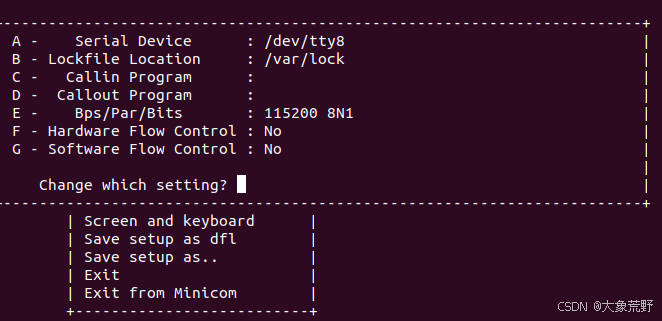

设置串行端口参数：
在“Serial port setup”菜单中，可以设置串行端口设备（如/dev/ttyUSB0或/dev/ttyS0）、波特率（如115200）、数据位、停止位、奇偶校验等参数。设置完成后，按回车键返回主菜单。
保存配置：
在主菜单中，选择“Save setup as dfl”（保存设置为默认）选项，将当前配置保存为默认设置。然后选择“Exit”（退出）选项，退出配置界面。

三、使用Minicom

配置完成后，可以通过以下步骤使用Minicom进行串口通信：

启动Minicom：
在终端中输入sudo minicom命令，启动Minicom程序。此时，Minicom将自动连接到之前配置的串行端口设备。
发送和接收数据：
在Minicom的主界面中，可以直接输入要发送的数据，然后按回车键发送。接收到的数据将实时显示在屏幕上。
使用特殊按键：
Minicom支持多种特殊按键组合，用于实现不同的功能。例如，可以使用Ctrl+A Z组合键显示帮助信息，使用Ctrl+A X组合键退出Minicom等。
文件传输：
Minicom还支持通过串口进行文件传输。例如，可以使用Ctrl+A S组合键发送文件，使用Ctrl+A R组合键接收文件。但请注意，文件传输协议（如Xmodem、Ymodem等）需要事先在配置界面中进行设置。

注意字符编码

字符编码主要注意

UTF8、GBK(国标扩)、gb18030(国标)，大多数编码格式都兼容ASCII码的。

编码格式指的是，我汉字、英语这种字符用多少字节表示，用什么二进制表示。

兼容ASCII码，那么 ascii码包含的128个字符，就通用了。

但其他字符，编码就不一样了。

sudo minicom -R utf8    //设置字符编码
         -D /dev/ttyUSB0  //设置打开的设备节点

QT串口通信打不开设备和乱码问题解决

把当前用户添加到 dialout 组以后，访问串口没问题了。但还是乱码，改字符编码。

QString::toUtf8是输出UTF-8编码的字符集
QString::toLatin1是相当与ASCii码不包含中文的遇到中文默认转换为ascii码0x3f也就是字符’？‘
QString::Local8bit是本地操作系统设置的字符集编码，一般为GB2312.

qtcreator默认代码里的汉字使用utf8字符集.

所以如果串口传进来的字符格式不匹配解析就是乱码。

// 设置GB18030编码
QTextCodec *codec = QTextCodec::codecForName("GB18030");

// 从GB18030编码转换为QString
QString decodedString = codec->toUnicode(buf);
