simulink快速上手

目录

1. Create a Model

2. Add Blocks and Set Parameters

3. Organize Your Model Into Components

4. Simulate the Model and View Results

5. Save the Model

---

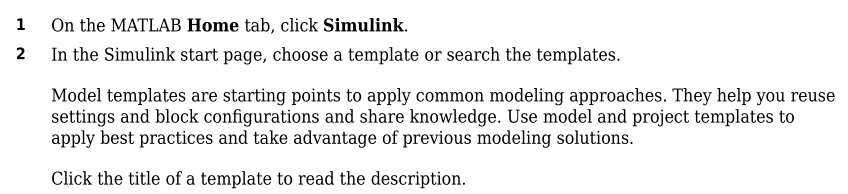

1. Create a Model

这里只说最简单的，自定义模板请参考官方文档。

2. Add Blocks and Set Parameters

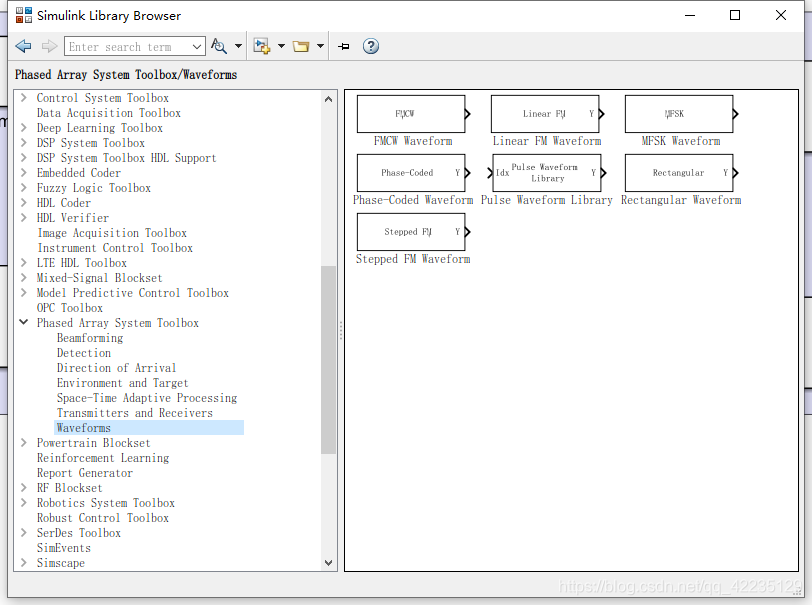

1. 打开Library Browser

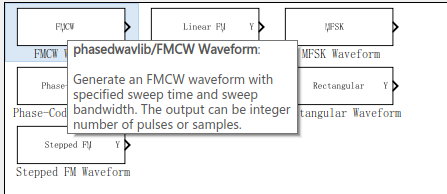

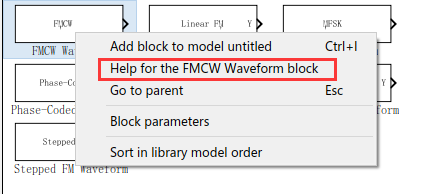

2.选择要添加的block,将鼠标在block上停留几秒，就会简要的给出该block的功能。如果想要了解的更加详细，可以右击选择help。

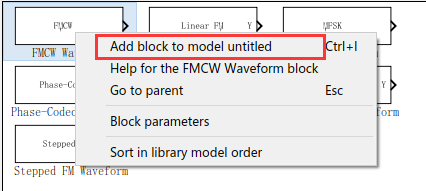

3. 选择好之后，右击选择添加。

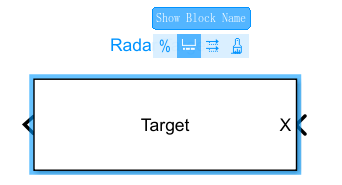

tips：添加之后的block默认是不显示名称的。可以通过如下方式让其显示。

可通过快捷键ctrl+shift+r调整block的方向。

4. 连线（这里就无需赘述了，很多软件都差不多）tips：在连线附近双击可以添加说明文字。

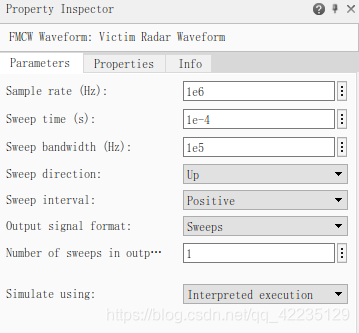

5. 设置参数。

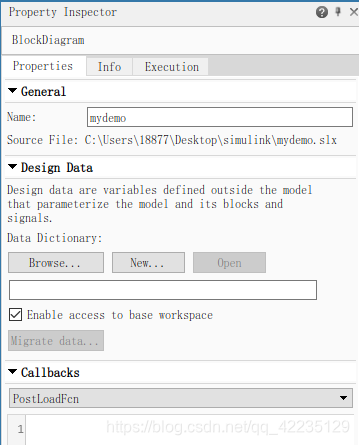

点击具体的block之后，变为右图所示。

快速添加block的方式。比如添加一个放大器，直接在空白处双击，然后输入gain。结果如下所示

3. Organize Your Model Into Components

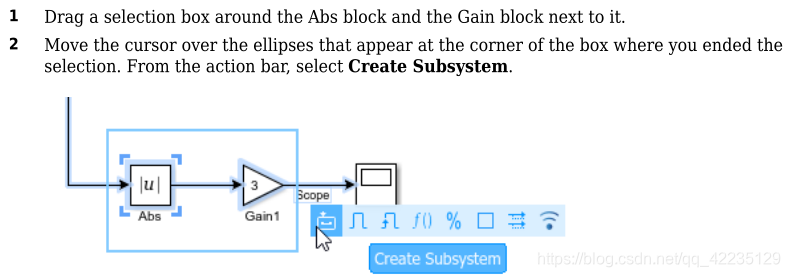

将多个block合成一个subsystem，然后取个名字。为了看着简洁，这个不是很重要。

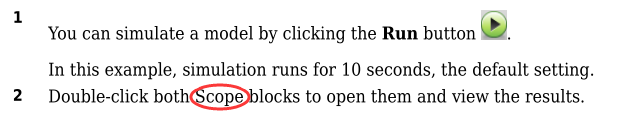

4. Simulate the Model and View Results

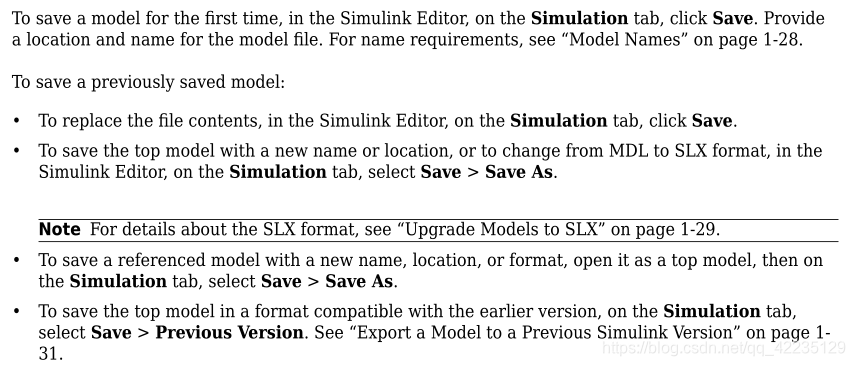

5. Save the Model

---

以上内容来自simulink的ug中Introduction>Simulink Basics。目的是通过建立一个简单的模型来了解建立模型的步骤和流程。
