Timeplate Examples

例如，移位周期40ns，占空比为50%，timeplate所示：

timeplate tp_shift =

force_pi 0;

measure_po 5;

pulse_clock 10 20;

period 40;

end;

拉伸的timeplate可用于将时钟脉冲延迟40ns，同时保持相同的20ns占空比：

timeplate tp_load_and_capture =

force_pi 0;

measure_po 5;

pulse_clock 50 20;

period 80;

end;

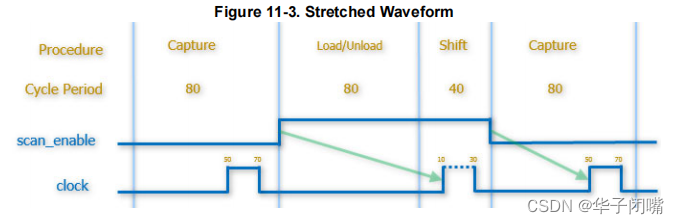

11-3，拉伸波形增加了从捕获到移位以及从移位到捕获的地址转换的延迟。

Default Timeplate

可以显式指定工具使用timeplate,也可以使用过程文件中的“set default_timeplate”语句更改默认时timeplate。建议不要更改默认计时器，因为该工具可能会自动创建不同的程序，并将使用换档程序的计时器来执行此操作。定义默认计时器可能会导致工具使用拉伸的计时器，这并不总是理想的。

Transitions From Shift to Capture

许多设计都有测试硬件，使用SE在换档期间禁用异步控制信号（如设置和重置）。Tessent工具中DFT信号插入的逻辑也使用SE来实现此目的。不能使用将post-shift cycle 添加到load_unload procedure 中，因为这会迫使SE在加载卸载结束之前转换到0。除非在移位和捕获期间关闭设置/复位信号，否则扫描单元数据将受到干扰，工具将报告D1 DRC违规。

有四种方法允许捕获中的第一个时钟脉冲被延迟，而不需要在加载-卸载过程中添加 post-shift dead cycles。

Stretched Timeplate in Capture (Recommended)

在SE转换为0后延迟捕获脉冲的推荐方法是在所有扫描启用转换后延迟时钟（推荐）中所述的延长timeplate。图11-4中的波形显示了相同的解决方案，如果仅适用于捕获到地址的shift-to-capture transitions.。

Extended Clock Sequential and Capture Procedures

如果限制无法改变移位和捕获之间的时钟周期，则时钟顺序和捕获过程可以延长到一个以上的周期，以实现与捕获中的拉伸时间板（推荐）部分中所述的拉伸时间盘方法类似的效果。通过明确定义clock_sequential和捕获过程，可以扩展捕获过程。以下clock_sequential和捕获过程具有一个没有时钟脉冲的周期，之后是另一个包含时钟脉冲的循环。

timeplate tp1 =

force_pi 0;

measure_po 5;

pulse_clock 10 20;

period 40;

end;

procedure clock_sequential =

timeplate tp1;

cycle =

force_pi;

measure_po;

end ;
