Low-Power Testing Overview

Tessent Scan支持启用低功耗测试的操作。

•在存在孤立cell的情况下插入专用包装cell。

•根据驱动的逻辑和电源域的优先级将专用包装单元分配给电源域。

低功耗设计流程包括以下步骤：

1.在CPF/UPF文件中指定低功耗数据规范。

2.在设计中插入扫描单元和EDT逻辑。

3.验证低功耗数据、扫描和EDT逻辑。

4.生成功率域感知测试pattern。

5.测试低功耗设计组件。

Low-Power Assumptions and Limitations

power-aware 功能有几个假设和限制。

•Tessent扫描不会写入或更新CPF/UPF文件。Tessent Scan假设UPF/CPF文件中明确列出了属于电源域的所有内容。由于这种假设，必须在扫描插入步骤之后和ATPG之前对UPF/CPF文件进行以下更改：

o将任何插入的输入包装单元添加到CPF/UPF文件中的正确电源域。

o在CPF/UPF文件中明确定义所有隔离单元及其控制信号和电平移位器。Tessent Scan会检查它们是否存在，但不会添加它们。

Low-Power CPF/UPF Parameters

Tessent Scan使用CPF/UPF文件来识别设计中的电源域，并限制电源域边界内的扫描插入。

Tessent Scan支持以下格式的电源结构和配置数据：

• CPF 1.0 and 1.1

• UPF 2.0 (IEEE1801)

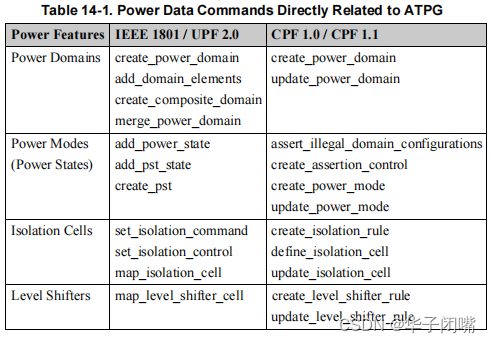

在CPF/UPF文件中，必须指定电源域和与电源域、设计的电源状态（模式）以及隔离单元和控制信号相关的信息。可以使用表14-1中列出的命令来指定此信息。

Test Insertion

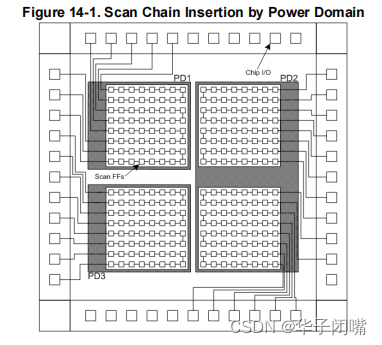

测试插入包括扫描替换和stitch。可以在电源域基础上插入扫描链。或者，可以根据电源状态对测试逻辑进行分组。 图14-1显示了基于功率域插入的链的示例。注意，没有扫描链跨越电源域，因为该工具不会跨电源域插入扫描。

Low-Power Test Flow

为了开始低功率测试流程，加载低功率数据，然后使用加载的功率域信息来指导扫描分区和扫描插入的过程。



Procedure

1. Load the design data and libraries.

2. Read the CPF or UPF file:

read_cpf filename

read_upf filename

3. Set up appropriate design constraints.

4. Enter analysis mode:

SETUP> set_system_mode analysis

5. 如果包装单元被启用，扫描链分区将受到影响。

6.使用set_power_domain命令根据最大扫描链长度或扫描链编号指定扫描链：

set_power_domain { {Power_domain_name… | -All [-EDT]}

[-Number_of_chains integer | -Max_length integer]}

For example:

> set_power_domain PD_interleaver -number 65

> set_power_domain PD_mem_ctrl -max_length 6

set_power_domain命令未指定的任何扫描触发器都将添加到默认的top-level电源域。

7.使用Insert_test_logic命令将测试结构插入到设计网表中。

8.使用Report_statistics命令报告设计统计信息。

9.写出网表和ATPG设置。

Scan Insertion with Tessent Scan

可以使用Tessent scan来执行扫描单元替换和扫描拼接。通过在开始扫描插入和拼接过程之前为设计加载低功耗CPF或UPF文件，可以使用功率域信息来指导扫描分割过程。 Tessent 扫描不会跨电源域插入扫描。 可以使用set_power_domain命令显式指定设计的每个电源域中扫描链的数量和长度。如果不使用set_power_domain，Tessent Scan将根据以下命令/选项设置采用默认设置：

•
