Mentor-dft 学习笔记 day48-OCC With Capture Enable &Clock Control Operation Modes

OCC With Capture Enable

有一个OCC具有capture_enable输入，可以与自由运行的慢速时钟一起使用。当OCC指定为启用捕获（capture_trigger:capture_en）时，在输入自由运行的慢时钟上添加时钟门控器，以从自由运行的时钟输入中生成适当的时钟脉冲。该时钟门控器的使能信号是OR门输出，其输入是scan_en和capture_en。这允许分别在移位和捕获周期期间产生slow_clock脉冲。

Figure 17-8 shows the OCC schematic with the clock gater at the lower left



此版本的OCC也可与测试仪提供的慢速时钟（非自由运行）一起使用。在这种情况下，新的时钟门控器简单地让受控的慢时钟在移位和捕获期间通过。对于LBIST和LPCT应用程序，需要使用自由运行的慢速时钟的OCC。该自由运行时钟连接到LBIST控制器的shift_clock或LPCT输入时钟。
Clock Control Operation Modes

There are four modes as follows.

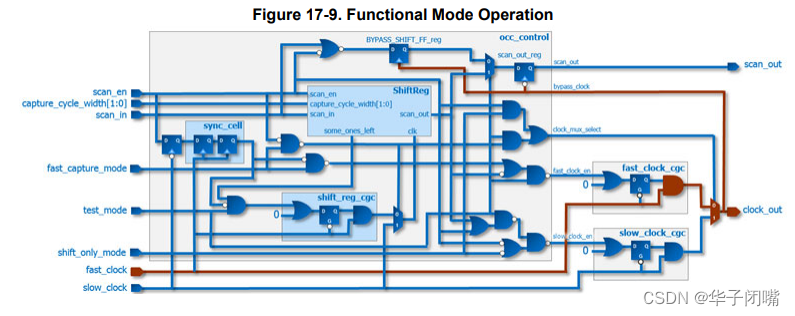

Functional Mode

在功能模式（test_mode=0）下运行时，启用快速时钟门控器以向设计提供快速时钟。慢速时钟和内部时钟门控器被禁用以降低功率。

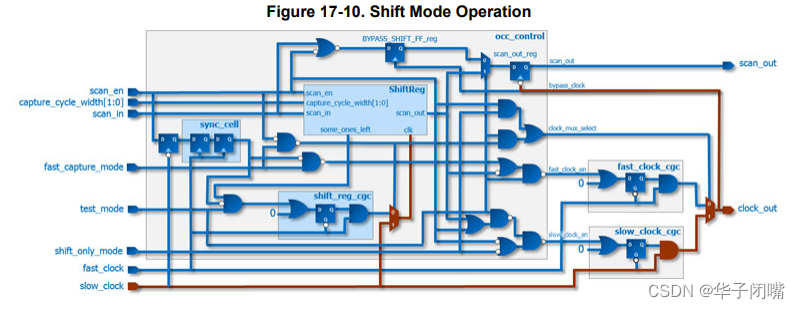

 Shift Mode

在shift mode（scan_en=1）中，slow_clock用于加载/卸载包括ShiftReg中的条件位的扫描链。

 Shift-Only Mode

在shift-only模式下，OCC被禁用（test_mode=0），但换档被启用（scan_en=1）。在此模式下，启用慢时钟门控器以确保慢时钟路径始终用于移位。此外，启用旁路切换。

图17-11显示了非活动（test_mode=0
