基于PYNQ-Z2开发板实现矩阵乘法加速

主要内容

1、在Vivado HLS中生成矩阵乘法加速的IP核。
2、在Vivado中完成Block Design。
3、在Jupyter Notebook上完成IP的调用。
完整项目工程文件下载链接见文末

所需硬件

PYNQ-Z2开发板、USB数据线、网线
SD卡、读卡器
开发板配置参考链接

1、Vivado HLS生成矩阵乘法加速IP

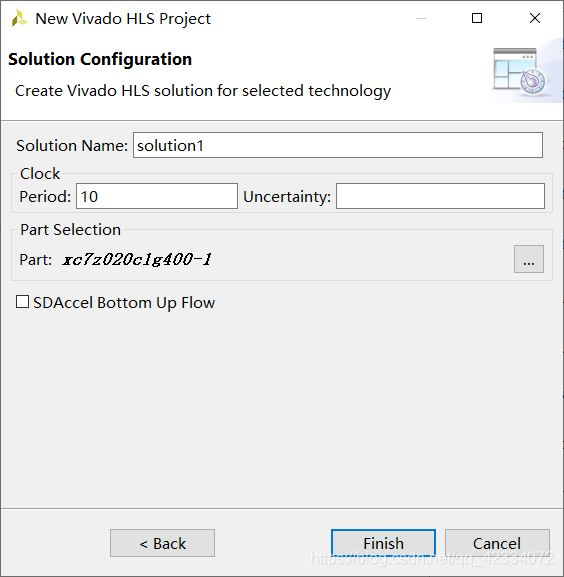

  • HLS硬件配置信息
    HLS硬件配置信息
  • mul.h关键代码
#define MAT_A_ROWS 32
#define MAT_A_COLS 32
#define MAT_B_ROWS 32
#define MAT_B_COLS 32

typedef int mat_a_t;
typedef int mat_b_t;
typedef int result_t;

void matrixmul(
      mat_a_t a[MAT_A_ROWS][MAT_A_COLS],
      mat_b_t b[MAT_B_ROWS][MAT_B_COLS],
      result_t res[MAT_A_ROWS][MAT_B_COLS]);

定义输入的a,b矩阵维度和输出矩阵的维度

  • mul.cpp关键代码
#include "mul.h"

void matrixmul(
      mat_a_t a[MAT_A_ROWS][MAT_A_COLS],
      mat_b_t b[MAT_B_ROWS][MAT_B_COLS],
      result_t res[MAT_A_ROWS][MAT_B_COLS])
{
	int tempA[MAT_A_ROWS][MAT_A_COLS];
	int tempB[MAT_B_ROWS][MAT_B_COLS];
	int tempAB[MAT_A_ROWS][MAT_B_COLS];

	 for (int ia = 0; ia<MAT_A_ROWS ;ia++){
		 for(int ja = 0; ja< MAT_A_COLS; ja++){
			 tempA[ia][ja] = a[ia][ja];
		 }
	 }
	 for (int ib = 0; ib<MAT_B_ROWS ;ib++){
		 for(int jb = 0; jb< MAT_B_COLS; jb++){
			 tempB[ib][jb] = b[ib][jb];
		 }
	 }
	  /* for each row and column of AB */

	 row: for(int i = 0; i < MAT_A_ROWS; ++i) {

		 col: for(int j = 0; j < MAT_B_COLS; ++j) {

	      /* compute (AB)i,j */

	      int ABij = 0;

	    product: for(int k = 0; k < MAT_A_COLS; ++k) {
	        ABij += tempA[i][k] * tempB[k][j];

	      }
	      tempAB[i][j] = ABij;
	    }
	  }

	  for (int iab = 0; iab<MAT_A_ROWS ;iab++){
	 	 for(int jab = 0; jab< MAT_B_COLS; jab++){
	 		res[iab][jab] = tempAB[iab][jab];
	 	 }
	  }

}
  • 在约束文件中添加接口约束和循环流水，实现矩阵乘法的硬件加速
    Directive

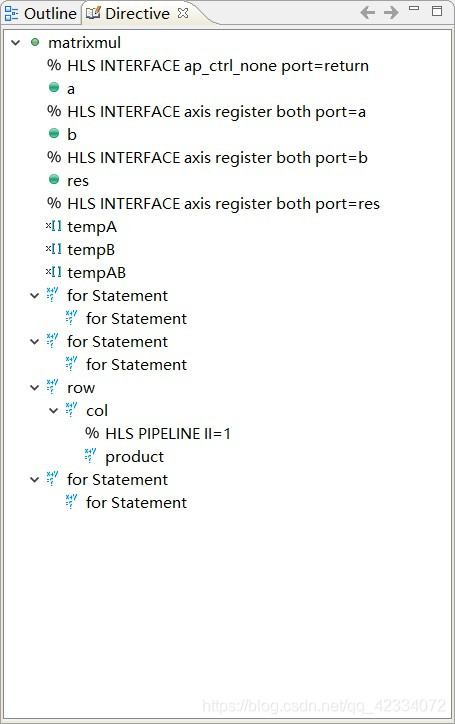

    此处IP核使用ap_ctrl_none接口协议，输入的a,b矩阵和输出的res矩阵均使用axis流数据，注意流数据传输中Block Design中需添加DMAip核进行数据格式转换。
  • 编写相关的C仿真代码，此处不表，详见项目文件。

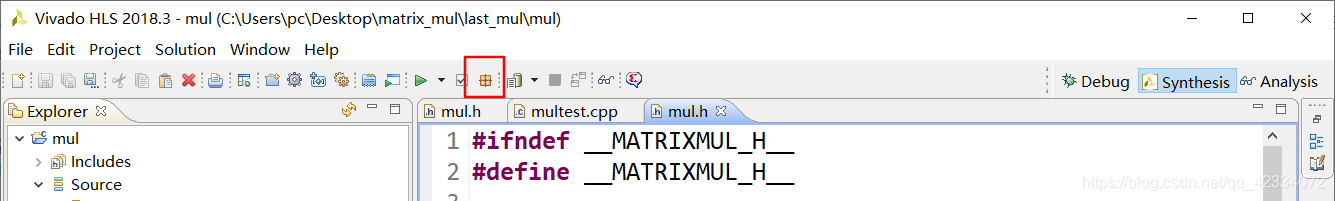

    进行C仿真

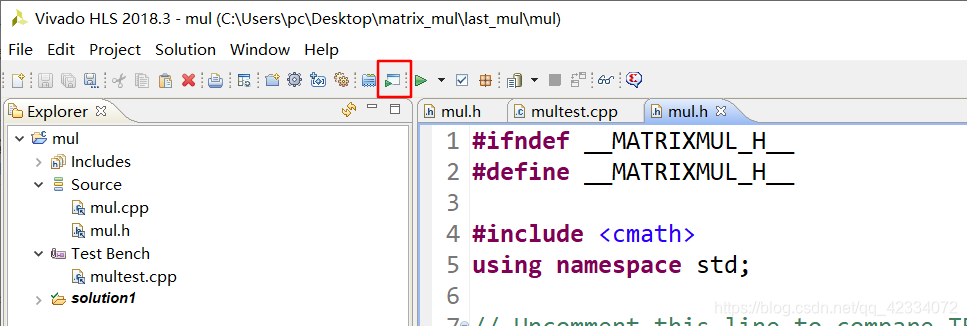

C仿真按钮

  • C仿真结果

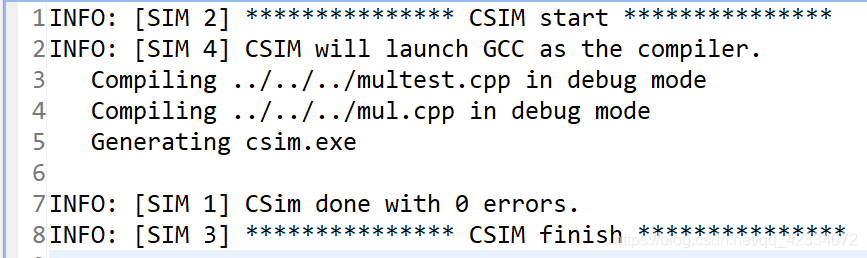

C仿真结果

  • 进行C综合

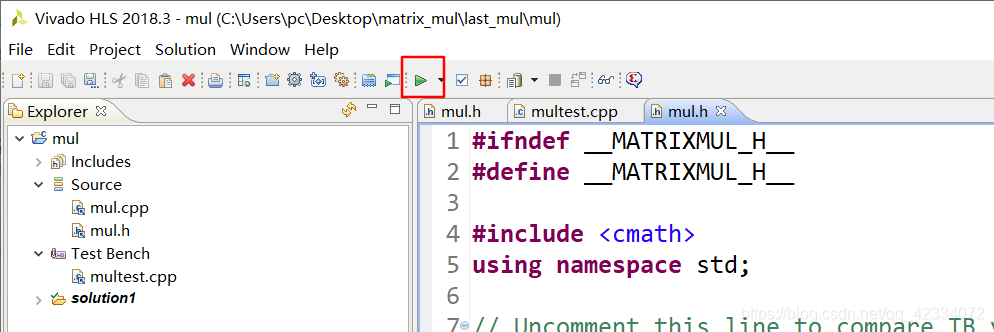

C综合

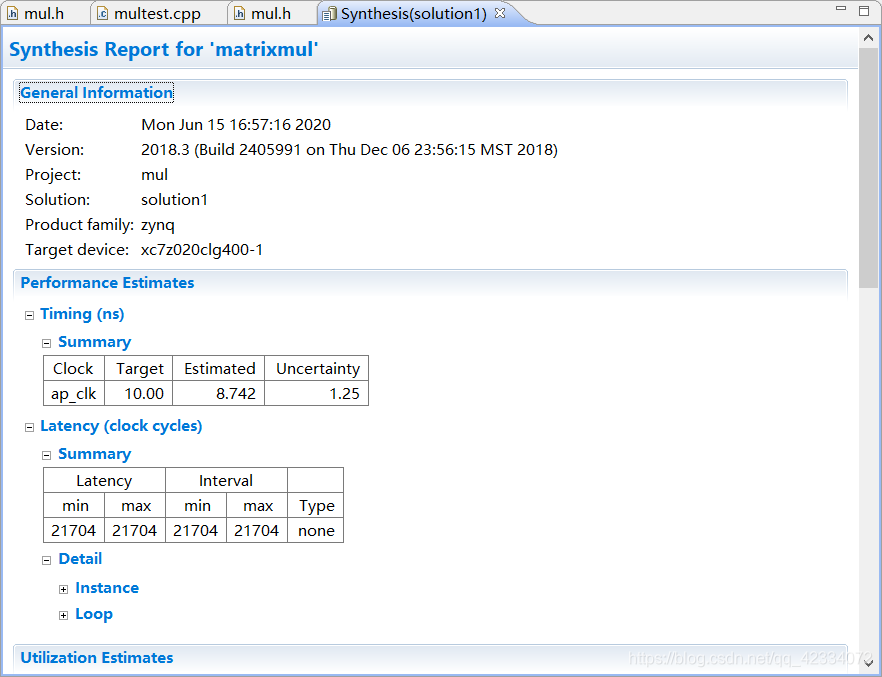

C综合结果

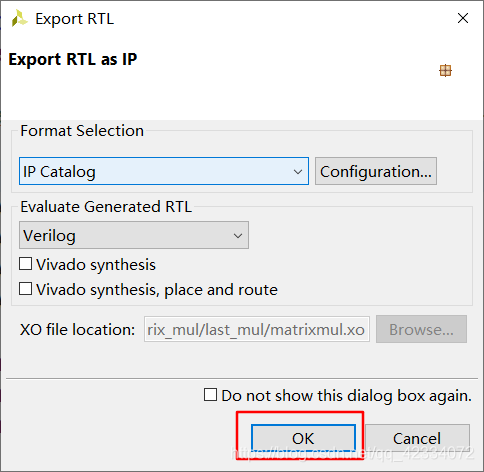

  • 进行IP导出

在这里插入图片描述
在这里插入图片描述

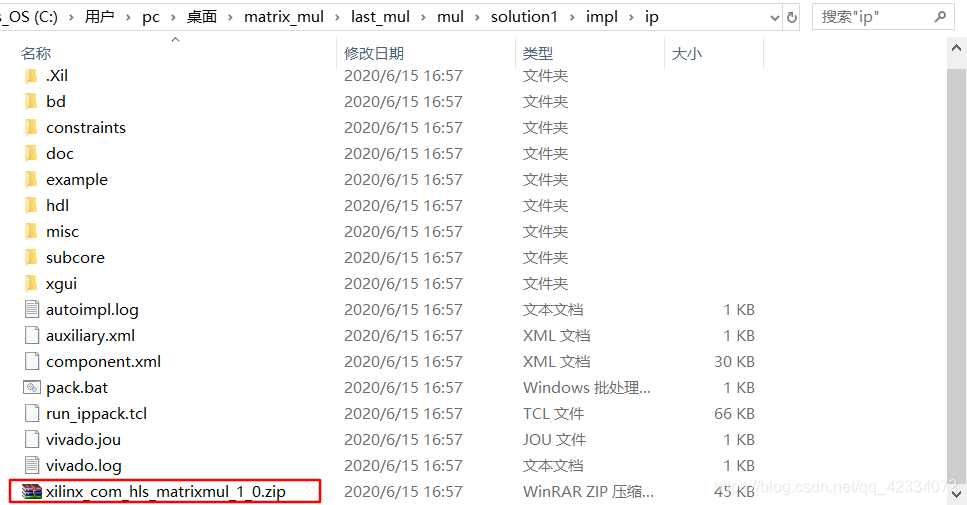

  • 生成的IP在./solution1/impl/ip路径下，为一压缩包，如下图所示。

生成的IP

2、Vivado进行Block Design

  • Vivado硬件配置信息

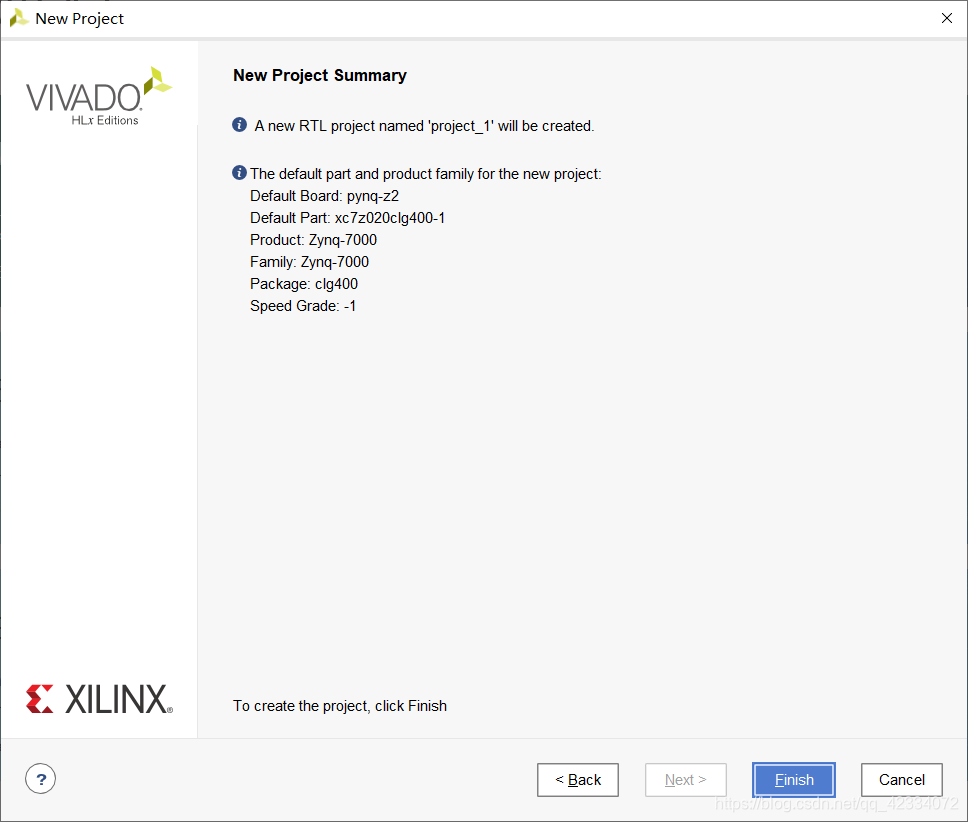

    Vivado硬件配置信息

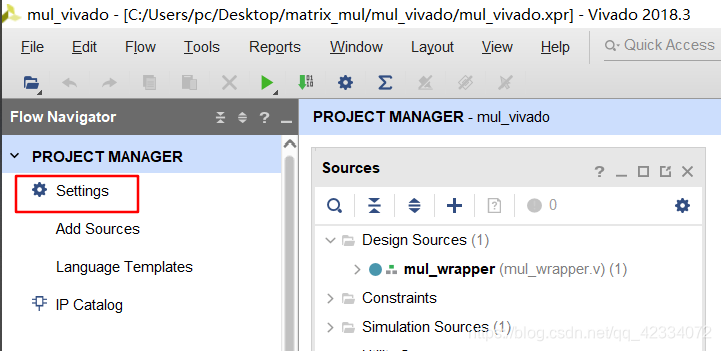

  • 添加Vivado HLS生成的IP，PROJECT MANAGER->Settings
    在这里插入图片描述

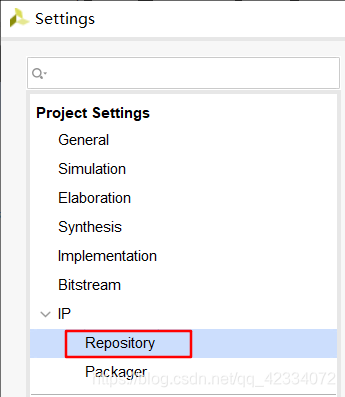

  • Project Settings->IP->Repository

在这里插入图片描述

  • 点击+号，选择IP所在路径进行IP的添加

在这里插入图片描述

  • 然后进行Block Design

在这里插入图片描述
在这里插入图片描述

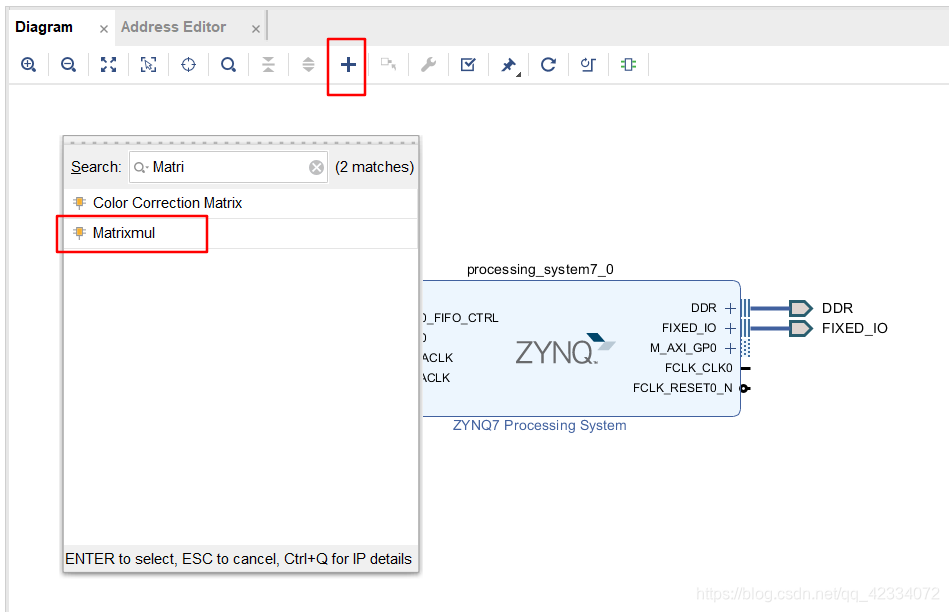

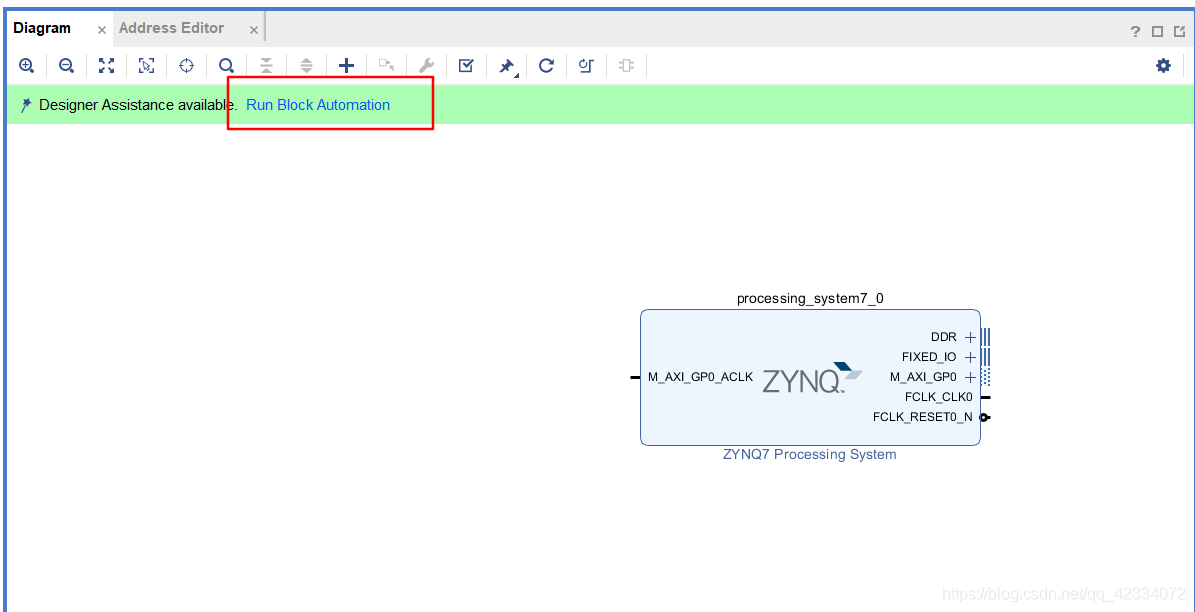

  • 首先添加ZYNQ的IP

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

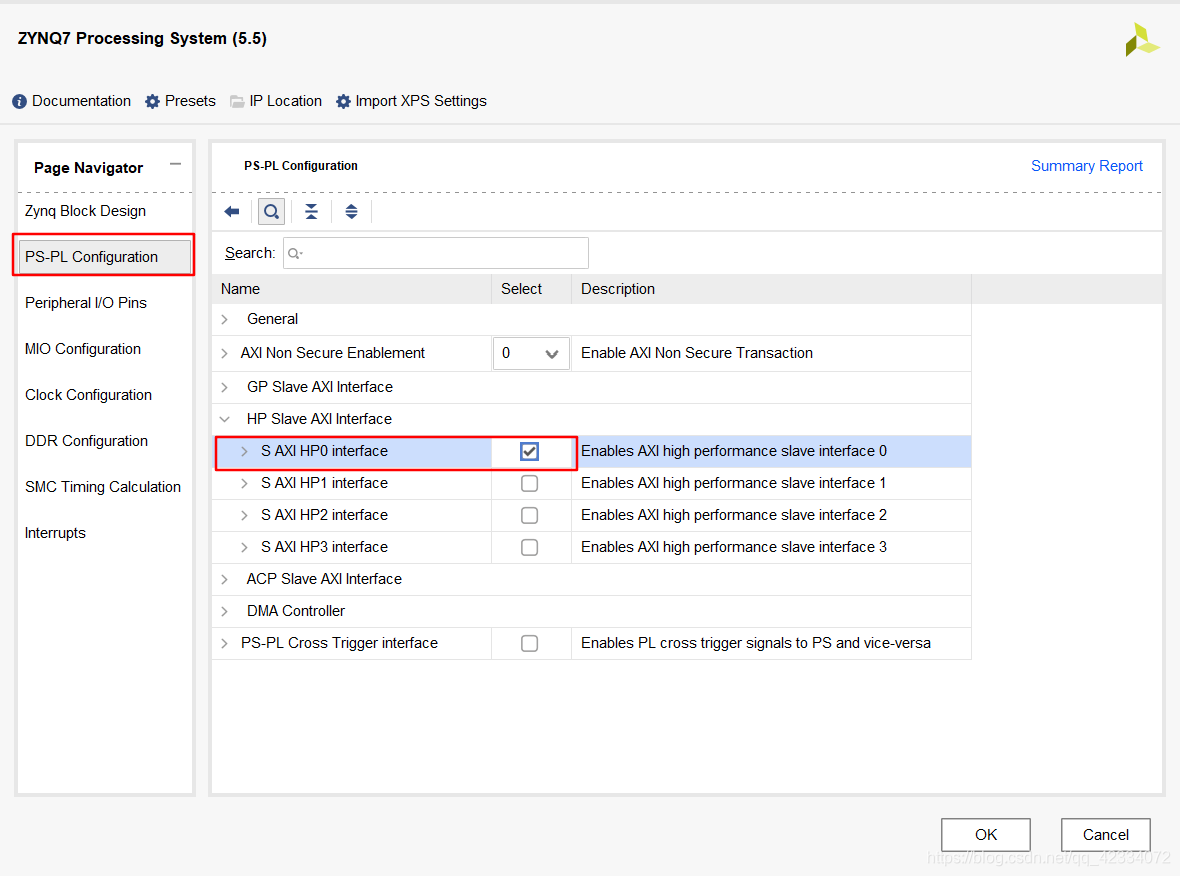

  • 双击生成的ZYNQip核，进行配置参数的修改，首先使能HP接口

在这里插入图片描述

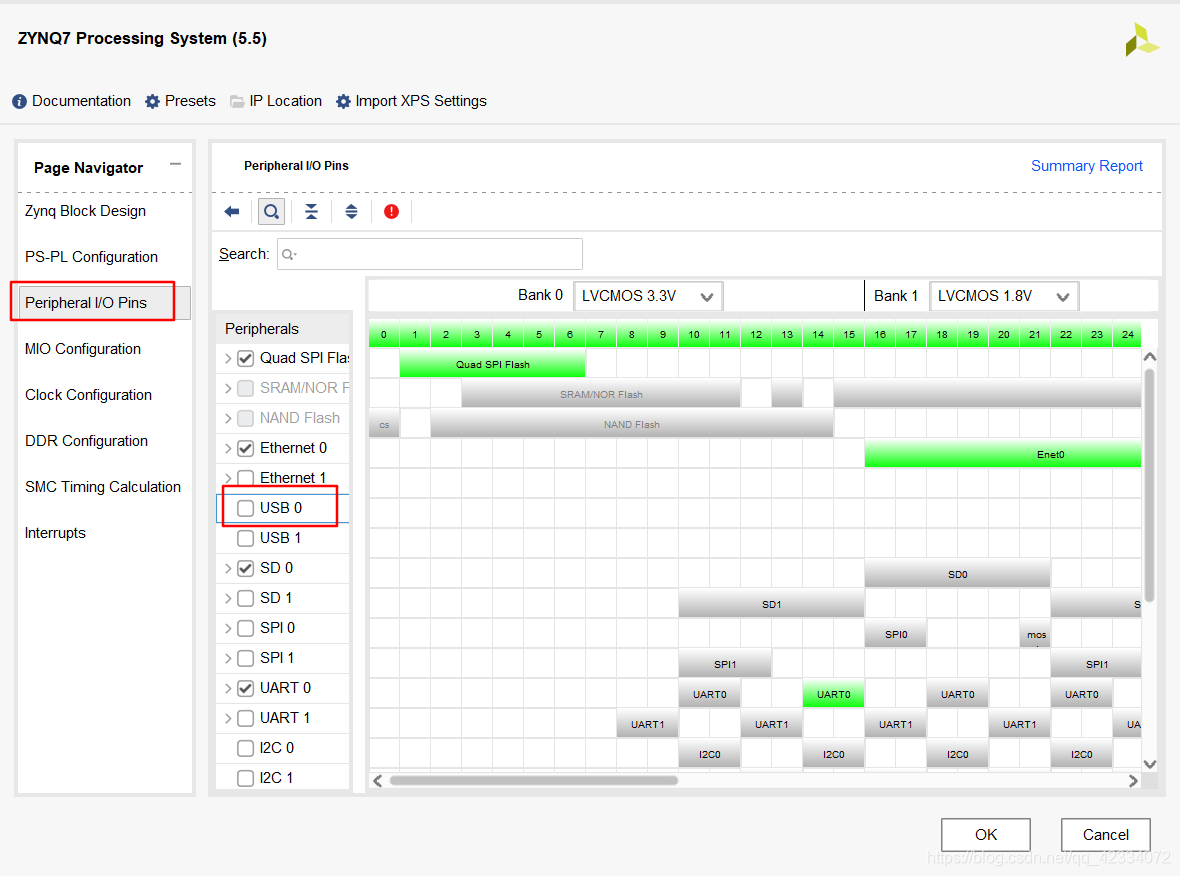

  • 取消勾选USB接口，然后点击OK

在这里插入图片描述

  • 添加HLS编写的IP

在这里插入图片描述

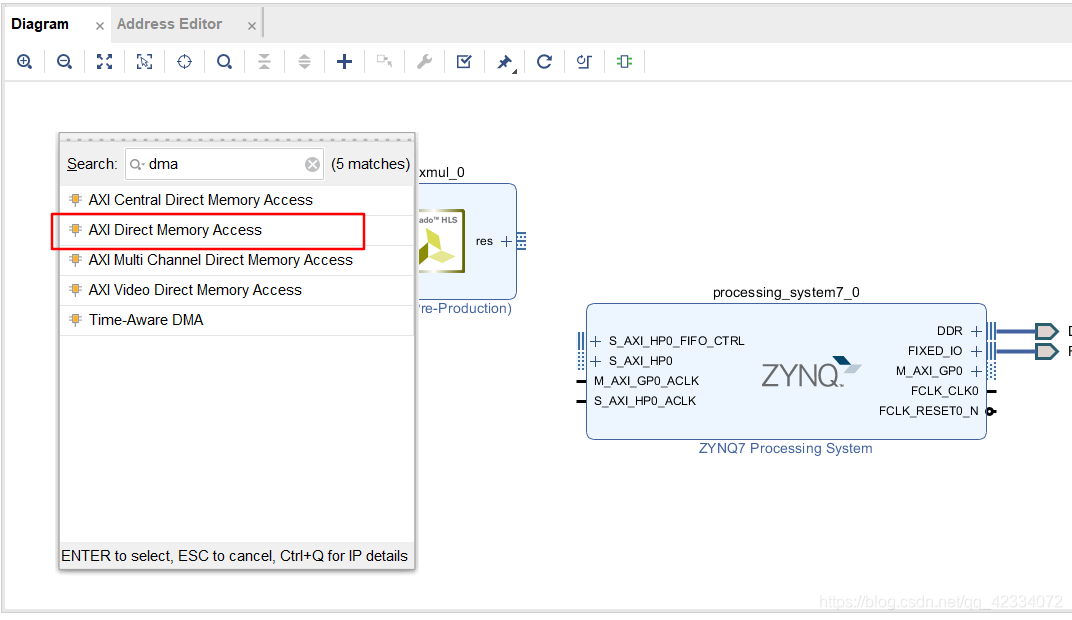

  • 添加两个DMA的IP

在这里插入图片描述

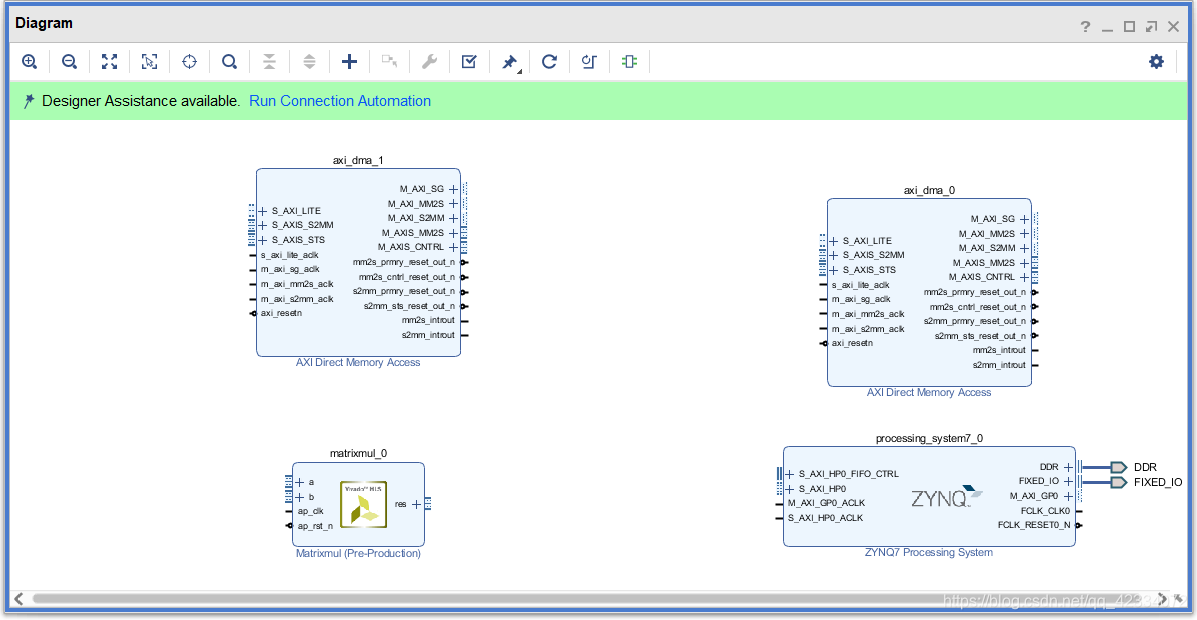

  • 结果如下

在这里插入图片描述

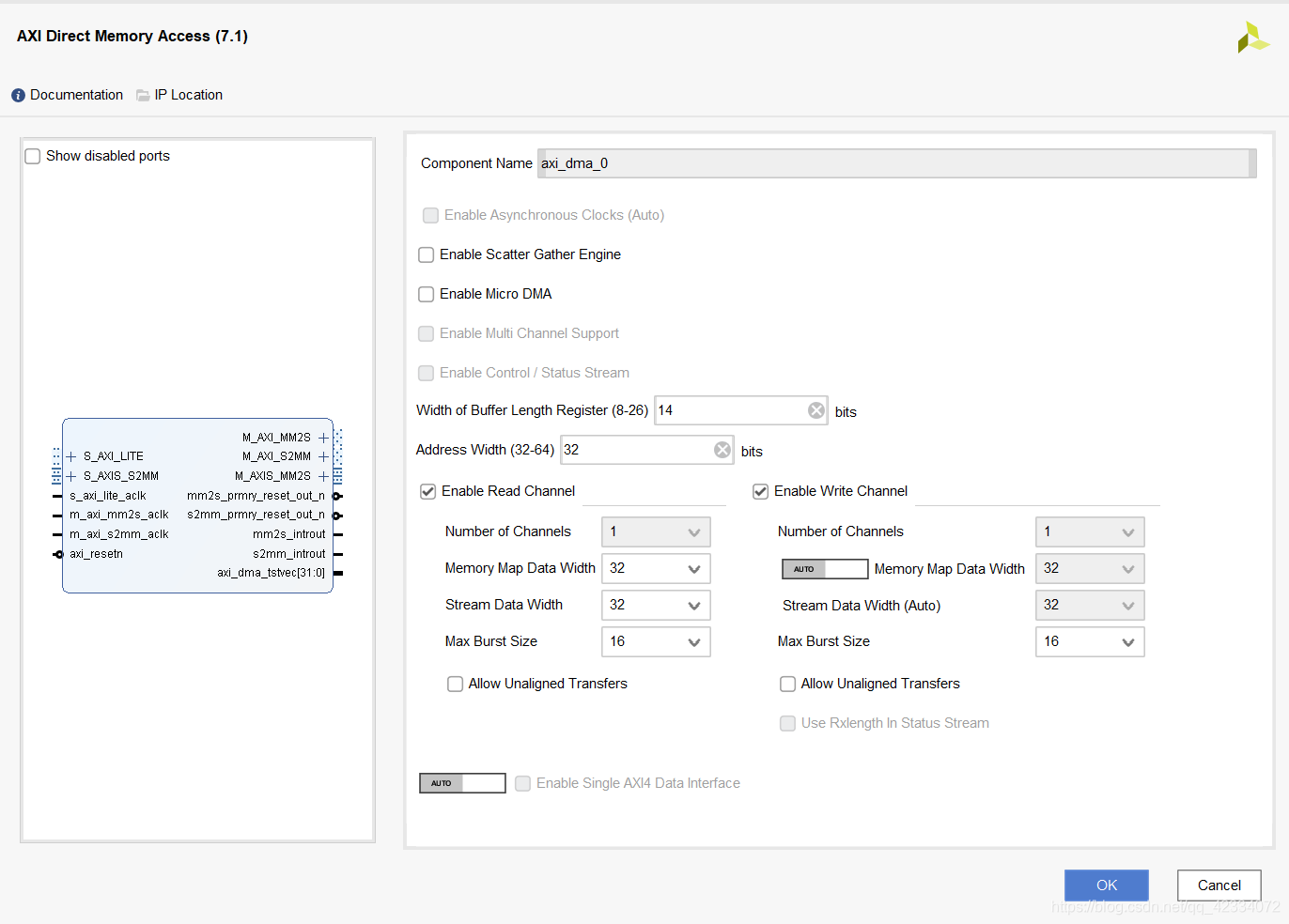

  • 因为我们有两个AXI流数据的入口，一个AXI流数据的输出，所以要对DMA的读写端口数量进行修改，配置两个DMA的读端口，1个DMA的写端口。下面对DMA的IP参数进行设置。
  • DMA0：

在这里插入图片描述

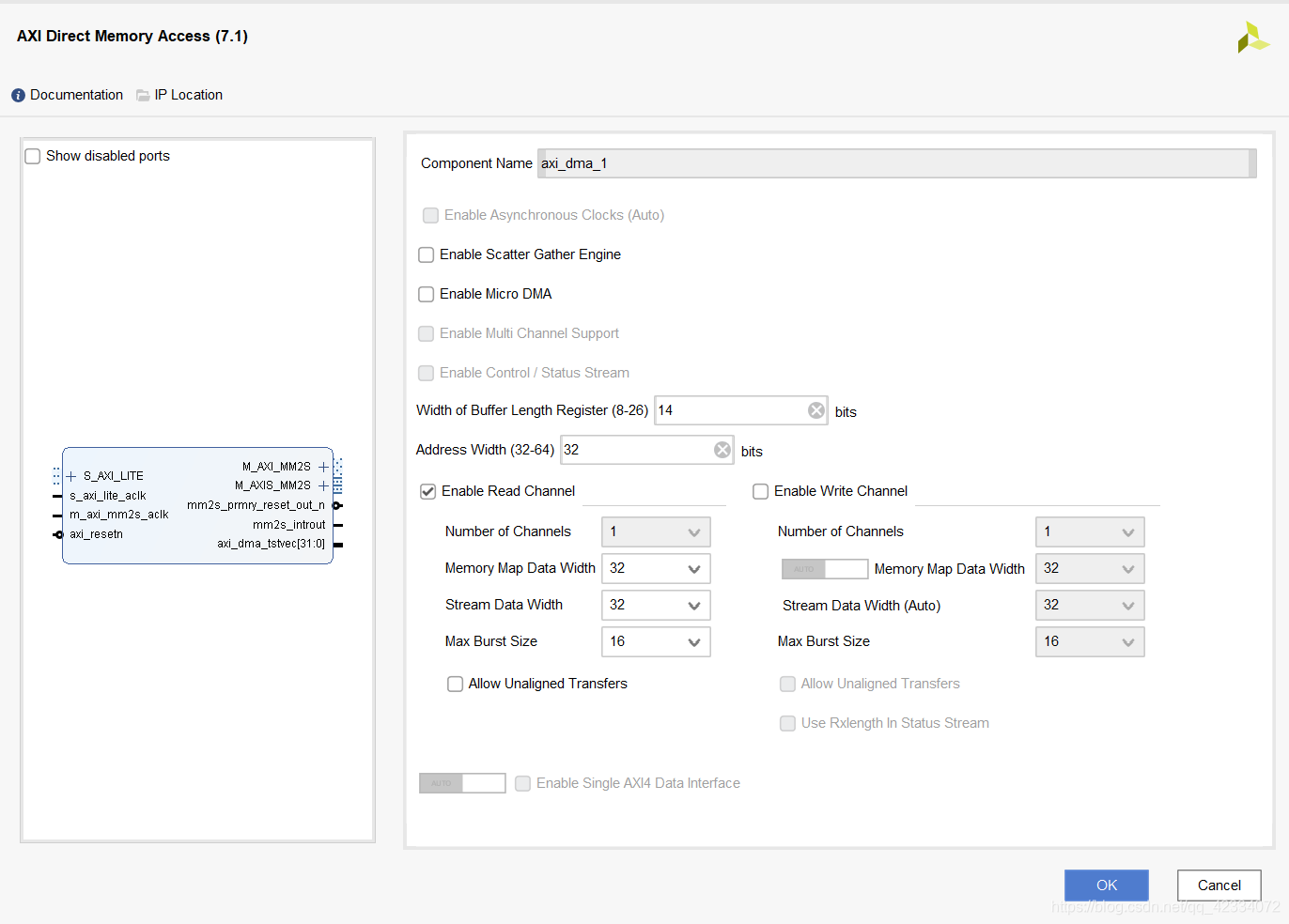

  • DMA1：

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

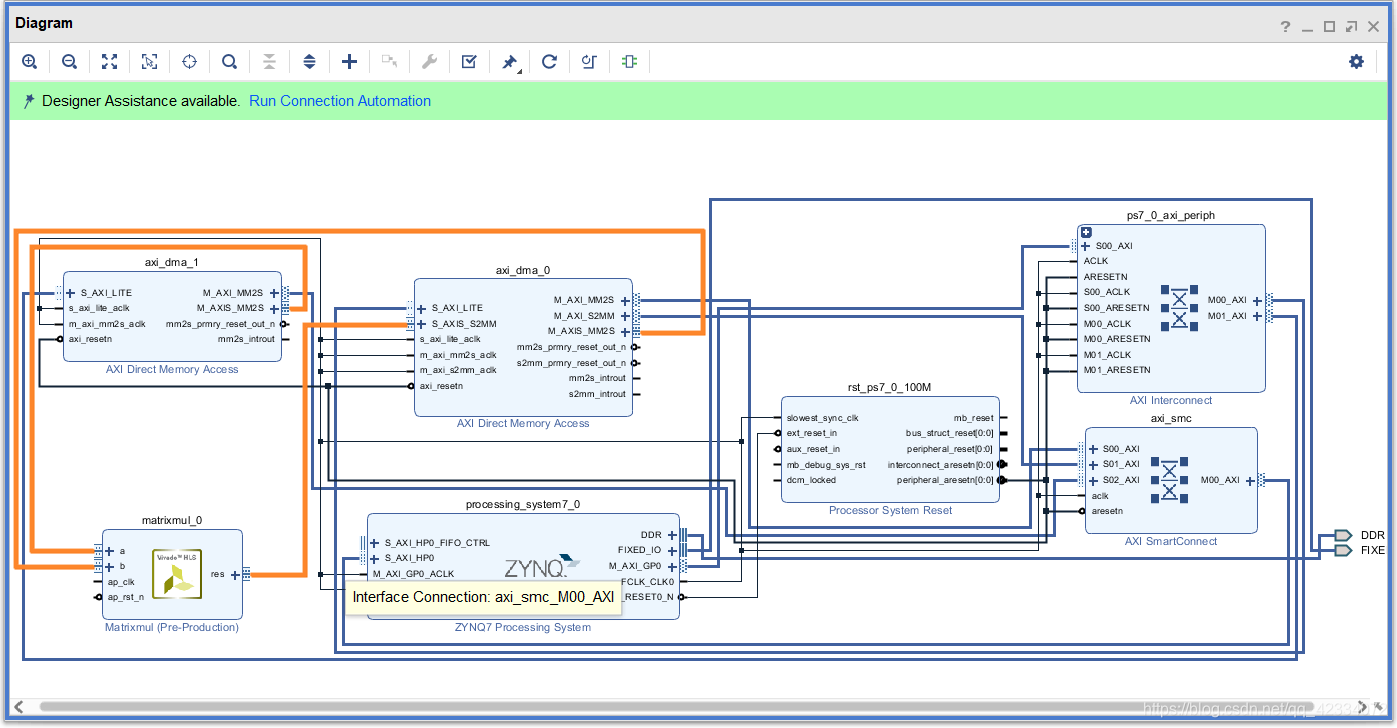

  • 之后进行手动连线，下图中标黄的部分

在这里插入图片描述

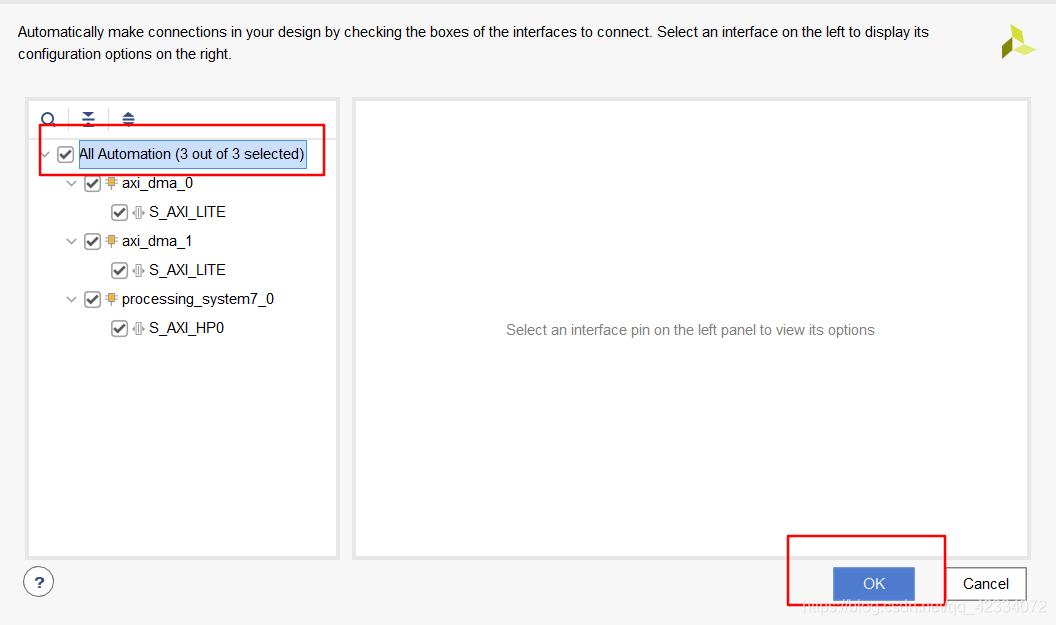

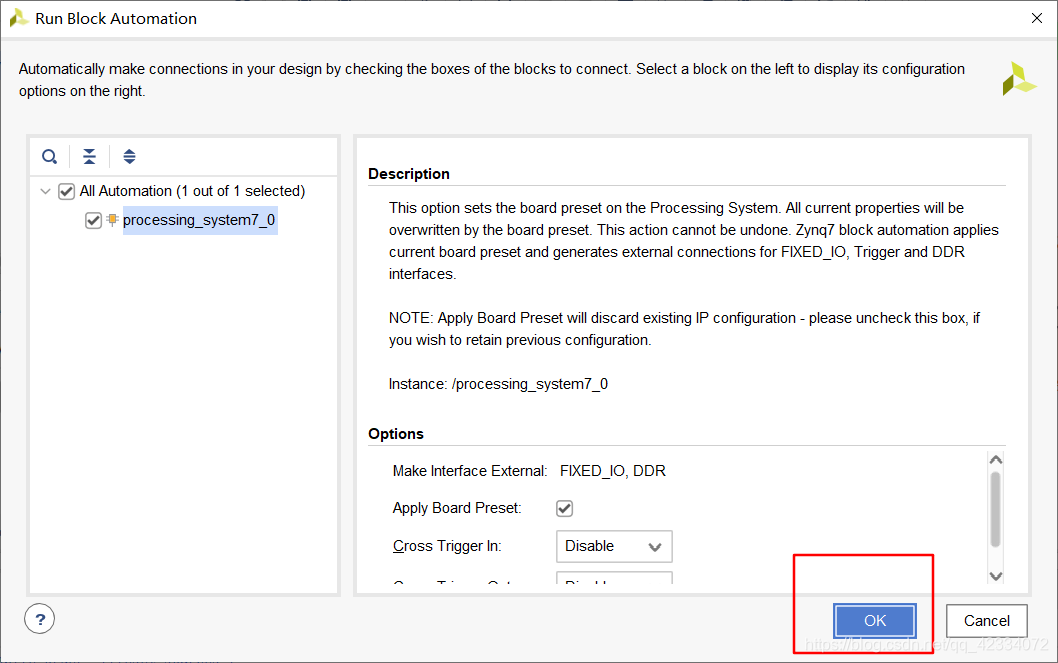

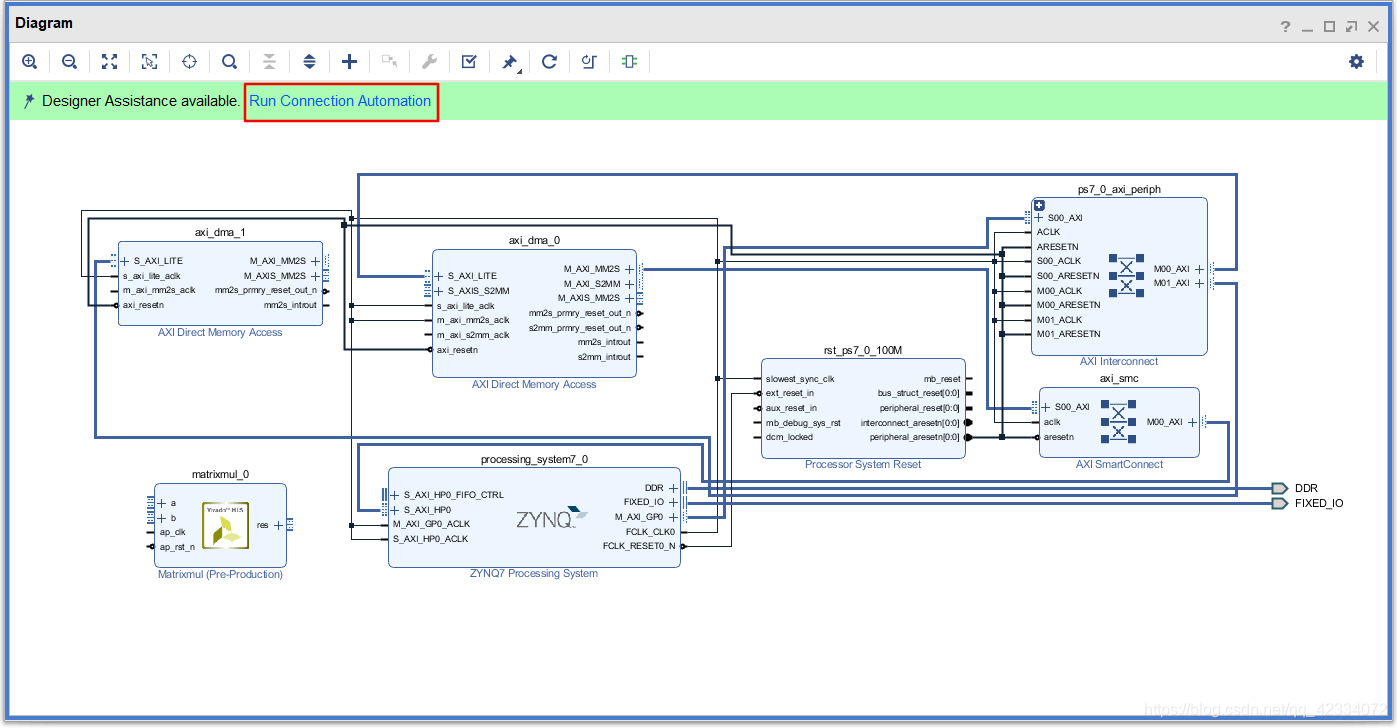

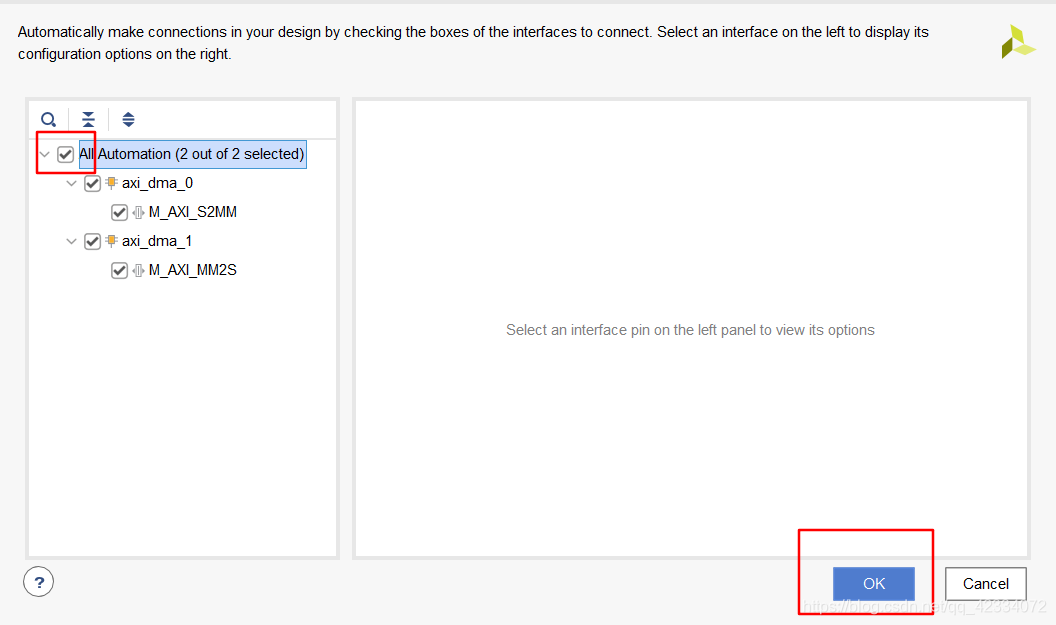

  • 然后继续自动完成连线

在这里插入图片描述

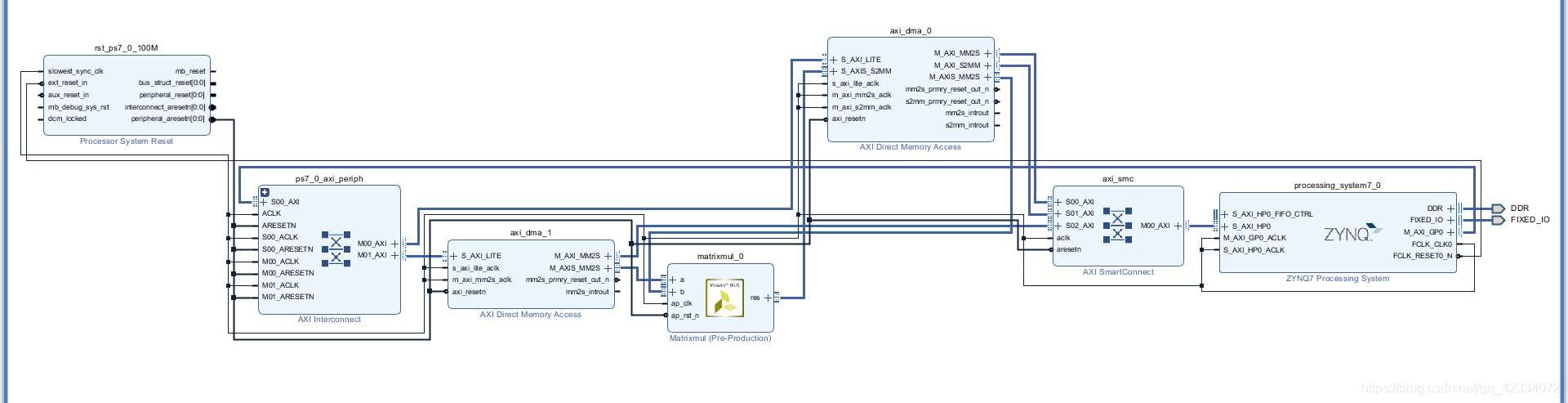

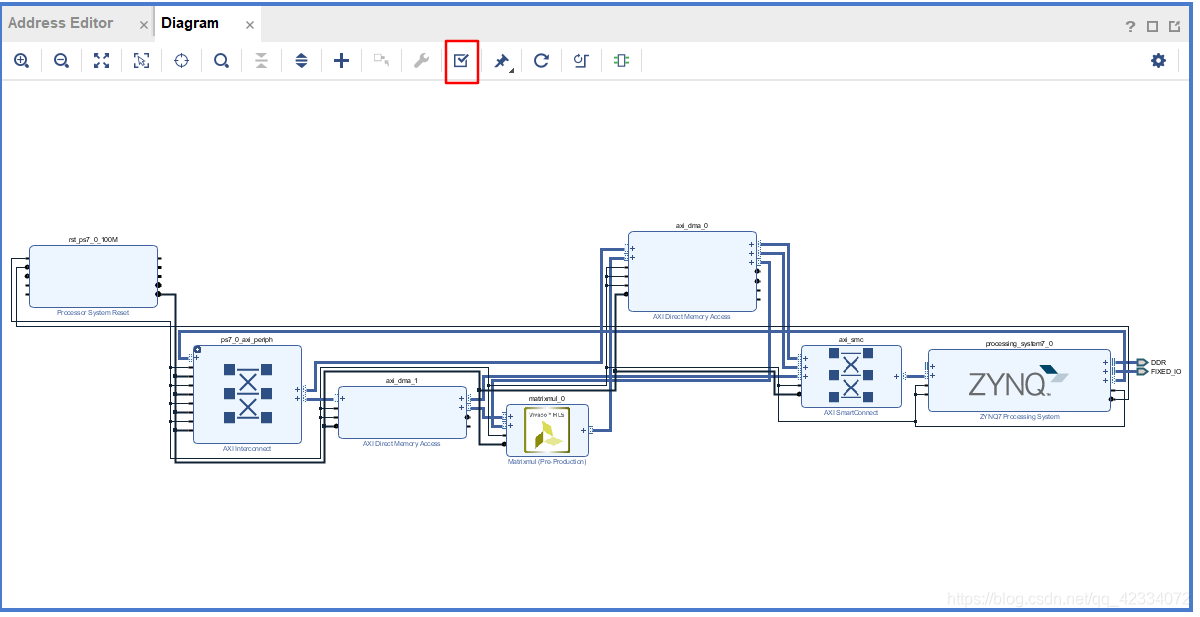

  • 最终的Block如下图所示

在这里插入图片描述

  • 进行验证

在这里插入图片描述

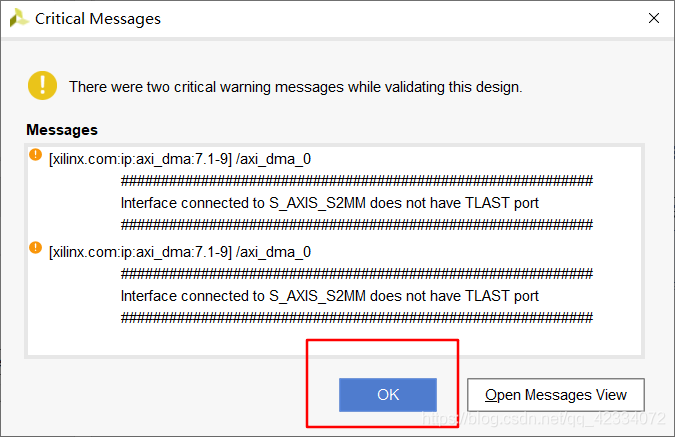

  • 此处出现警告信息，可以不管，主要是流数据的Last信号缺失。

在这里插入图片描述

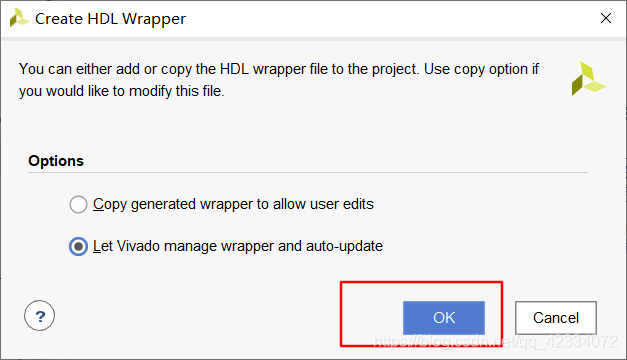

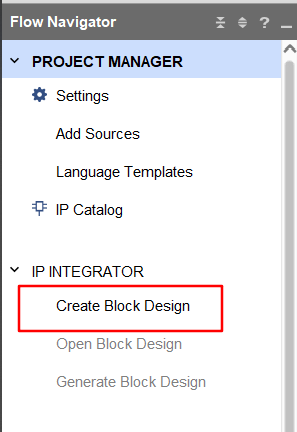

  • 之后生成顶层调用文件，右击顶层模块，点击Create HDL Wrapper…

在这里插入图片描述
在这里插入图片描述

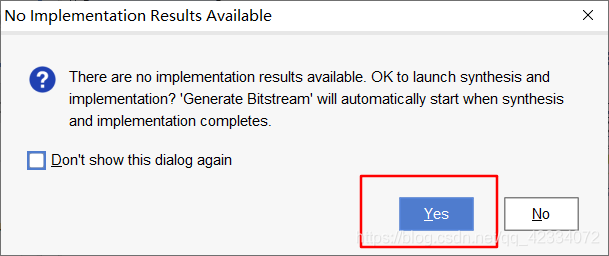

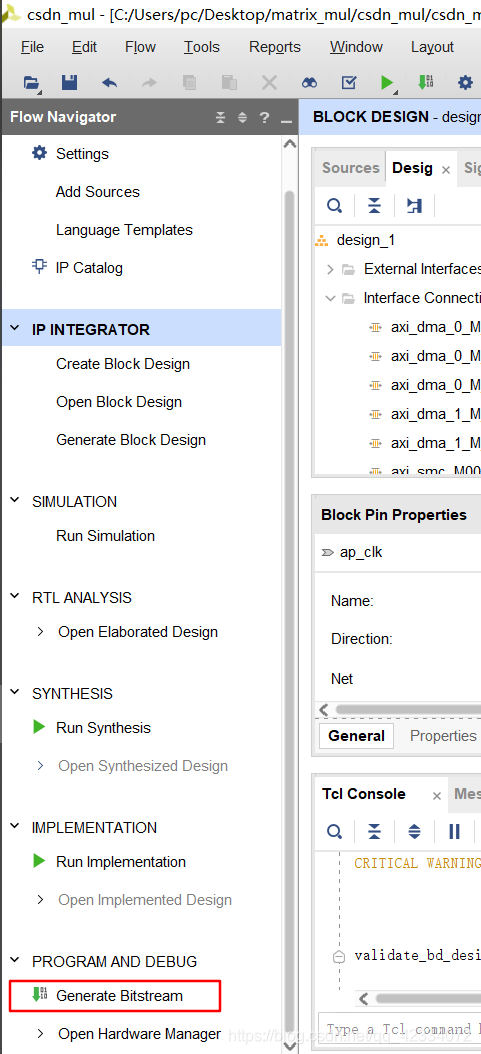

  • 之后生成BIT文件 PROGRAM AND DEBUG->Generate Bitstream

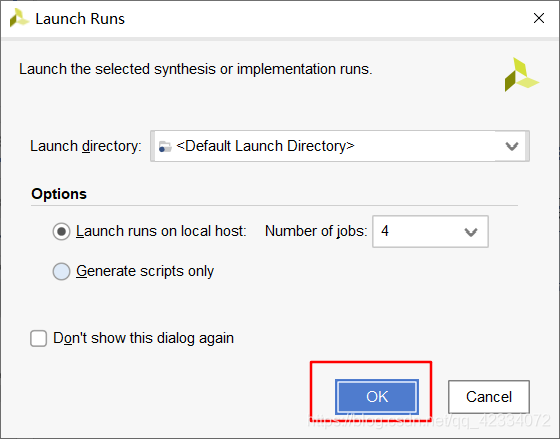

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

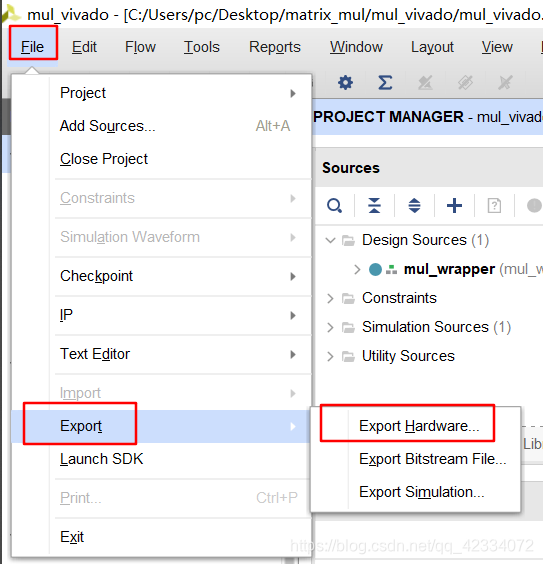

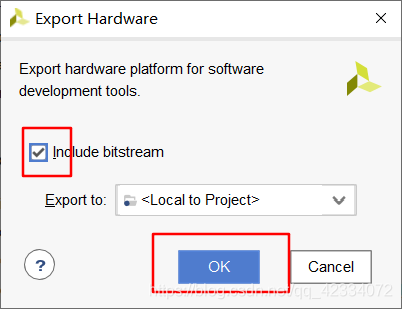

  • Bitstream生成后弹出弹窗，点击cancel。然后点击File->Export->Export Hardware

在这里插入图片描述
在这里插入图片描述

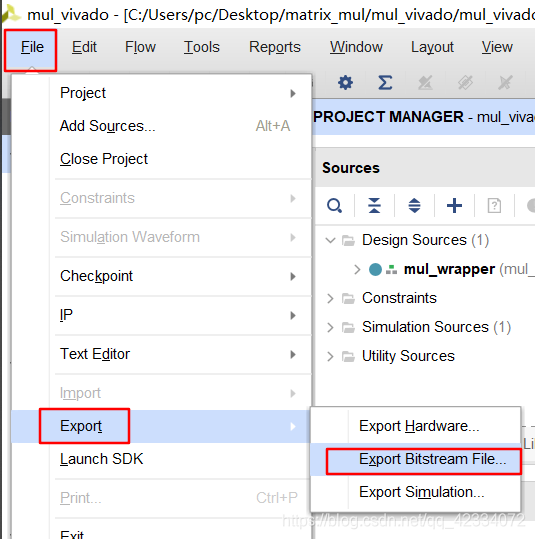

  • 然后点击File->Export->Export Bitstream File，输出路径选择项目根目录。

在这里插入图片描述

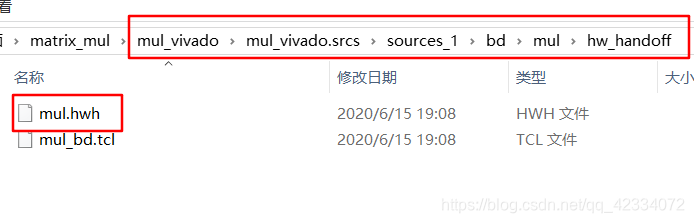

  • 在下图所示的路径中，找到.hwh文件，拷贝到文件的根目录。

在这里插入图片描述

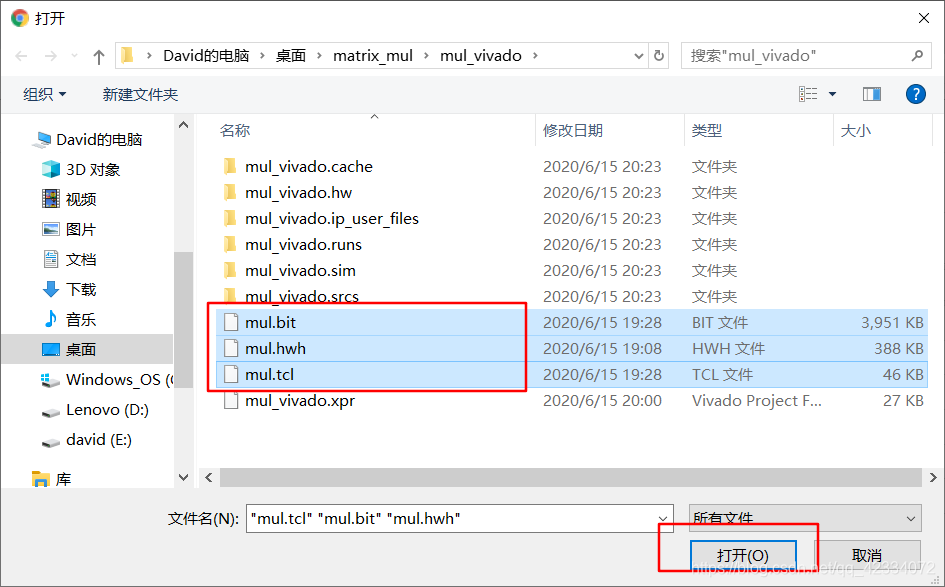

  • 将bit文件、tcl文件和hwh文件重命名成一个名字，如下所示。

在这里插入图片描述
至此完成了Vivado相关的工作。

3、Jupyter Notebook进行矩阵乘法加速IP的调用

PYNQ-Z2板的详细配置过程见文章顶的相关链接，此处默认大家能正常启动板子。

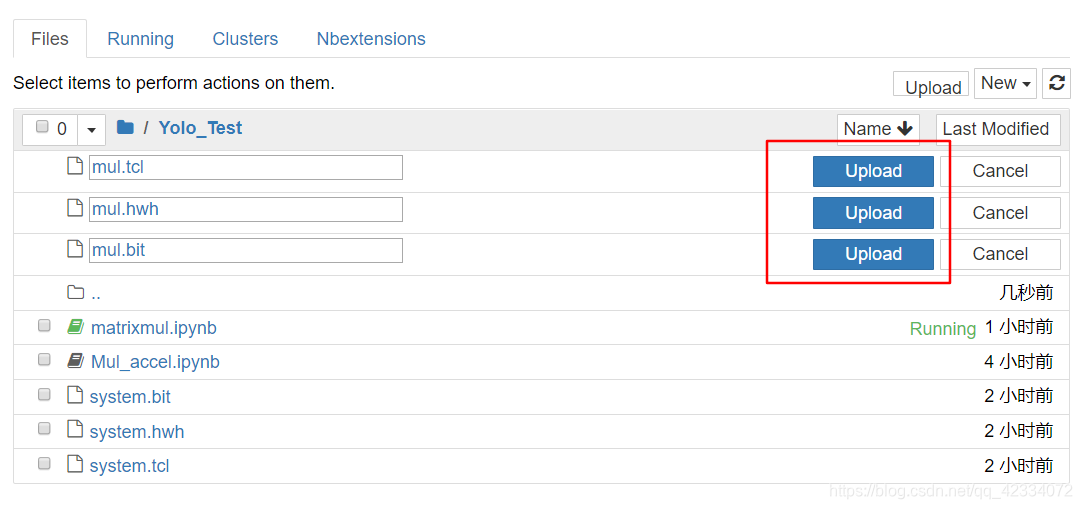

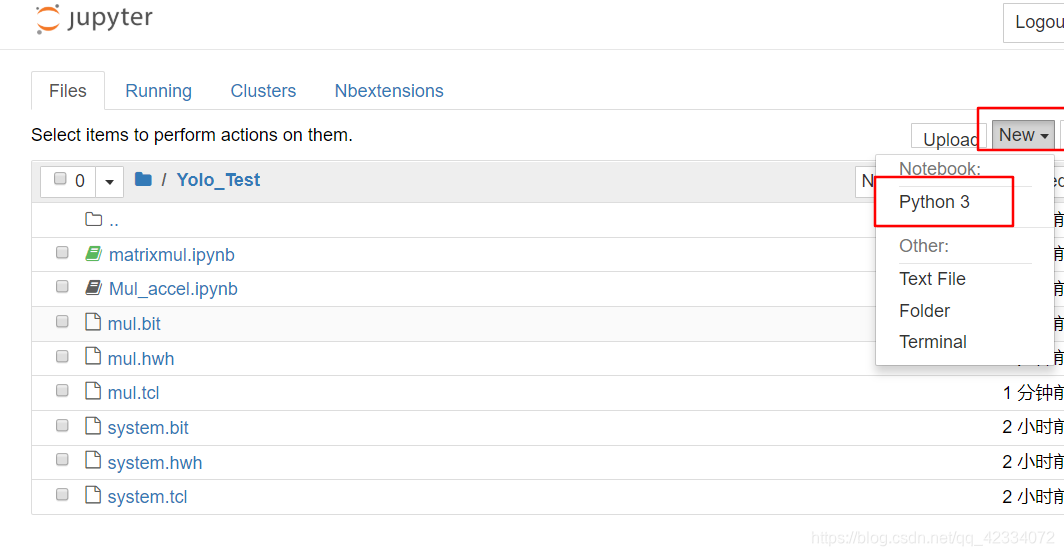

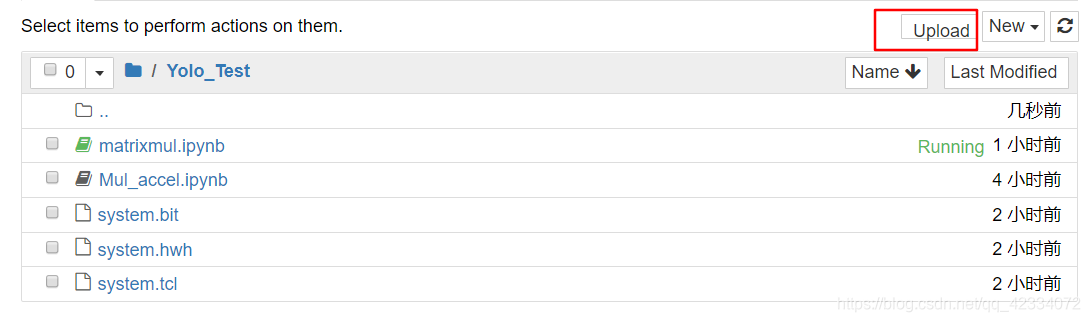

  • 在Jupyter Notebook上新建文件夹，进行文件的上传。点击Upload上传之前生成的bit文件、tcl文件和hwh文件。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

  • 进行新建python文件操作

在这里插入图片描述

  • python调用IP相关代码
import pynq.lib.dma
import numpy as np

mmol = pynq.Overlay("./mul.bit")

dma0 = mmol.axi_dma_0
dma1 = mmol.axi_dma_1


from pynq import Xlnk
xlnk = Xlnk()
a = xlnk.cma_array(shape=(32,32), dtype=np.int)
b = xlnk.cma_array(shape=(32,32), dtype=np.int)
res = xlnk.cma_array(shape=(32,32), dtype=np.int)

for i in range(32):
    for j in range(32):
        a[i][j] = 8;
        b[i][j] = 8;

dma0.sendchannel.transfer(a)
dma1.sendchannel.transfer(b)
dma0.recvchannel.transfer(res)
print(res)

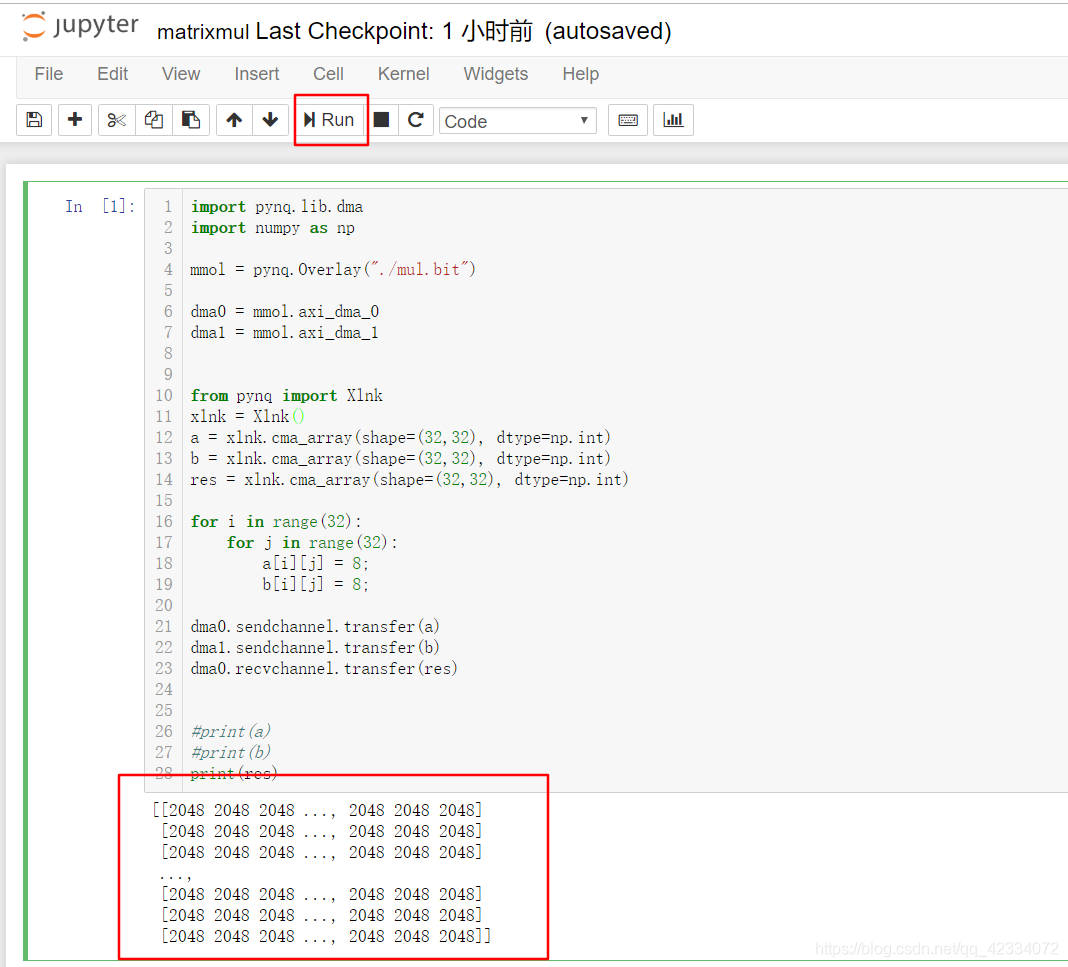

  • 点击run查看结果

在这里插入图片描述
传入的a,b矩阵为32*32的矩阵，元素均为8。结果显示乘法IP核调用正常。

项目工程下载链接

[2020.6.18更新，解决Block Design中TLAST管脚警告的问题]
改变数据类型
mul.c:

#include "mul.h"

void matrixmul(
		mat_a_t a[SIZE],
		mat_b_t b[SIZE],
		result_t res[SIZE])
{
	int tempA[MAT_A_ROWS][MAT_A_COLS];
	int tempB[MAT_B_ROWS][MAT_B_COLS];
	int tempAB[MAT_A_ROWS][MAT_B_COLS];

	 for (int ia = 0; ia<MAT_A_ROWS ;ia++){
		 for(int ja = 0; ja< MAT_A_COLS; ja++){
			 tempA[ia][ja] = a[ia*MAT_A_ROWS+ja].data;
		 }
	 }
	 for (int ib = 0; ib<MAT_B_ROWS ;ib++){
		 for(int jb = 0; jb< MAT_B_COLS; jb++){
			 tempB[ib][jb] = b[ib*MAT_A_ROWS+jb].data;
		 }
	 }
	  /* for each row and column of AB */

	 row: for(int i = 0; i < MAT_A_ROWS; ++i) {

		 col: for(int j = 0; j < MAT_B_COLS; ++j) {

	      /* compute (AB)i,j */

	      int ABij = 0;

	    product: for(int k = 0; k < MAT_A_COLS; ++k) {
	        ABij += tempA[i][k] * tempB[k][j];

	      }
	      tempAB[i][j] = ABij;
	    }
	  }

	  for (int iab = 0; iab<MAT_A_ROWS ;iab++){
	 	 for(int jab = 0; jab< MAT_B_COLS; jab++){
	 		res[iab*MAT_A_ROWS+jab]=push_stream<int>(tempAB[iab][jab],iab==(MAT_A_ROWS-1)&&jab==(MAT_B_COLS-1));
	 	 }
	  }

}

mul.h:

#ifndef __MATRIXMUL_H__
#define __MATRIXMUL_H__

#include <cmath>
#include <ap_axi_sdata.h>


// Uncomment this line to compare TB vs HW C-model and/or RTL
//#define HW_COSIM

#define MAT_A_ROWS 32
#define MAT_A_COLS 32
#define MAT_B_ROWS 32
#define MAT_B_COLS 32
#define SIZE 1024

typedef ap_axis<32,0,0,0> mat_a_t;
typedef ap_axis<32,0,0,0> mat_b_t;
typedef ap_axis<32,0,0,0> result_t;

// Prototype of top level function for C-synthesis
void matrixmul(
		mat_a_t a[SIZE],
		mat_b_t b[SIZE],
		result_t res[SIZE]);

template <typename T>
ap_axis<32,0,0,0> push_stream(T const &v, bool last = false)
{
#pragma HLS INLINE
	ap_axis<32,0,0,0> e;

	//assert(sizeof(T) == sizeof(int));
	union
	{
		int oval;
		T ival;
	} converter;
	converter.ival = v;
	e.data = converter.oval;
	e.strb=-1;
	e.keep=15;
	e.last = last ? 1 : 0;
	return e;
}

#endif // __MATRIXMUL_H__ not defined

使用ap_axis数据类型，其中含有last信号，需对最后一次输出的信号的last信号赋1。或者自己定义数据类型的结构体，含last信号即可。这时进行Block Design的验证时不会再报TLAST信号丢失的Warning。
