[pyecharts学习笔记]——全局配置项（VisualMapOpts视觉映射配置项）

不分段型

from pyecharts import options as opts
from pyecharts.charts import Map
from pyecharts.faker import Faker

c = (
    Map()
    .add("", [list(z) for z in zip(Faker.guangdong_city, Faker.values())], "广东",is_map_symbol_show=False,) #不显示标记图形
    .set_series_opts(label_opts=opts.LabelOpts(is_show=False)) #不显示标签（城市名）
    .set_global_opts(
            # VisualMapOpts：视觉映射配置项
        visualmap_opts=opts.VisualMapOpts(
            # 是否显示视觉映射配置
            is_show = True,


            # 映射过渡类型，可选，"color", "size"  （颜色映射还是大小映射）（重要！！！）
            type_ = "color",


            # 指定 visualMapPiecewise 组件的最小值。
            min_ = 0,


            # 指定 visualMapPiecewise 组件的最大值。
            max_ = 100,


            # 两端的文本，如['High', 'Low']，（自定义） range_text: Union[list, tuple] = None,
            range_text = ['高', '低'],


            # visualMap 组件过渡颜色 (可以自定义)(颜色从淡到深) range_color: Union[Sequence[str]] = None,
            range_color = ['#CCEBFF','#22DDDD','#0099FF','#003D66'],


            # visualMap 组件过渡 symbol 大小.range_size: Union[Sequence[int]] = None,
            range_size = None,


            # visualMap 图元以及其附属物（如文字标签）的透明度。range_opacity: Optional[Numeric] = None,
            range_opacity = None,


            # 如何放置 visualMap 组件，水平（'horizontal'）或者竖直（'vertical'）。
            orient = 'horizontal',


            # visualMap 组件离容器左侧的距离。
            # left 的值可以是像 20 这样的具体像素值，可以是像 '20%' 这样相对于容器高宽的百分比，
            # 也可以是 'left', 'center', 'right'。
            # 如果 left 的值为'left', 'center', 'right'，组件会根据相应的位置自动对齐。
            pos_left = 'center',


            # visualMap 组件离容器右侧的距离（同上）。
            # right 的值可以是像 20 这样的具体像素值，可以是像 '20%' 这样相对于容器高宽的百分比。
            pos_right = None,


            # visualMap 组件离容器上侧的距离（同上）。
            # top 的值可以是像 20 这样的具体像素值，可以是像 '20%' 这样相对于容器高宽的百分比，
            # 也可以是 'top', 'middle', 'bottom'。
            # 如果 top 的值为'top', 'middle', 'bottom'，组件会根据相应的位置自动对齐。
            pos_top = None,


            # visualMap 组件离容器下侧的距离（同上）。
            # bottom 的值可以是像 20 这样的具体像素值，可以是像 '20%' 这样相对于容器高宽的百分比。
            pos_bottom = None,


            # 对于连续型数据，自动平均切分成几段。默认为5段。连续数据的范围需要 max 和 min 来指定
            split_number = 5,


            # 指定取哪个系列的数据，默认取所有系列。series_index: Union[Numeric, Sequence, None] = None,
            series_index = None,


            # 组件映射维度Optional[Numeric]
            dimension = None,


            # 是否显示拖拽用的手柄（手柄能拖拽调整选中范围）。
            is_calculable = True,


            # 是否为分段型
            is_piecewise = False,


            # 是否反转 visualMap 组件(默认False)
            is_inverse = True,


            # 自定义的每一段的范围，以及每一段的文字，以及每一段的特别的样式。例如：
            # pieces: [
            #   {"min": 1500}, // 不指定 max，表示 max 为无限大（Infinity）。
            #   {"min": 900, "max": 1500},
            #   {"min": 310, "max": 1000},
            #   {"min": 200, "max": 300},
            #   {"min": 10, "max": 200, "label": '10 到 200（自定义label）'},
            #   {"value": 123, "label": '123（自定义特殊颜色）', "color": 'grey'}, //表示 value 等于 123 的情况
            #   {"max": 5}     // 不指定 min，表示 min 为无限大（-Infinity）。
            # ]
            pieces = None,


            # 定义 在选中范围外 的视觉元素。（用户可以和 visualMap 组件交互，用鼠标或触摸选择范围）
            #  可选的视觉元素有：
            #  symbol: 图元的图形类别。
            #  symbolSize: 图元的大小。
            #  color: 图元的颜色。
            #  colorAlpha: 图元的颜色的透明度。
            #  opacity: 图元以及其附属物（如文字标签）的透明度。
            #  colorLightness: 颜色的明暗度，参见 HSL。
            #  colorSaturation: 颜色的饱和度，参见 HSL。
            #  colorHue: 颜色的色调，参见 HSL。
            out_of_range = None,


            # 图形的宽度，即长条的宽度。
            item_width = 0,


            # 图形的高度，即长条的高度。
            item_height = 0,


            # visualMap 组件的背景色。
            background_color = '#CCCC33',


            # visualMap 组件的边框颜色。
            border_color = '#EE1111',

            # visualMap 边框线宽，单位px。
            border_width = 2,


            # 文字样式配置项，参考 `series_options.TextStyleOpts`
            textstyle_opts = None,
            )
    )
    .render("C:/map_guangdong.html")
)

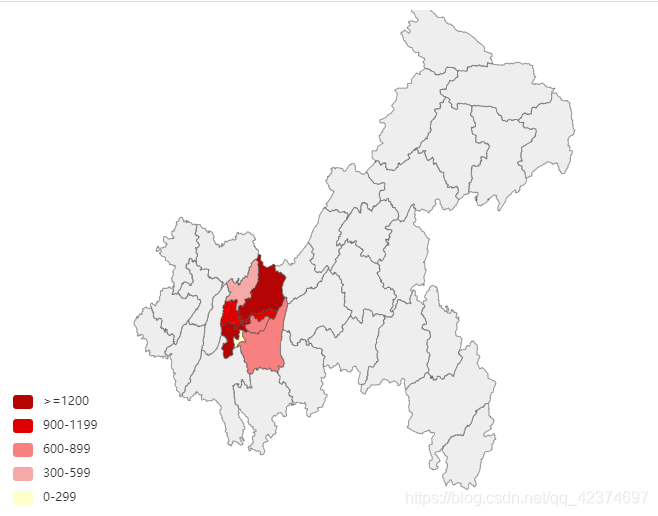

分段型

from pyecharts import options as opts
from pyecharts.charts import Map
from pyecharts.faker import Faker


cq_city = ["北碚区", "巴南区", "渝北区", "九龙坡区","渝中区","江北区","南岸区","沙坪坝区","大渡口区"]
GDP_value = [552, 781, 1443, 1211,1204,1028,725,936,228]

c = (
    Map()
    .add("", [list(z) for z in zip(cq_city, GDP_value)], "重庆",is_map_symbol_show=False,) #不显示标记图形
    .set_series_opts(label_opts=opts.LabelOpts(is_show=False)) #不显示标签（城市名）
    .set_global_opts(
            # VisualMapOpts：视觉映射配置项
        visualmap_opts=opts.VisualMapOpts(max_=2000,
                                              is_piecewise=True,
                                              pieces=[
                                                  {"max": 1499, "min": 1200, "label": ">=1200", "color": "#B40404"},
                                                  {"max": 1199, "min": 900, "label": "900-1199", "color": "#DF0101"},
                                                  {"max": 899, "min": 600, "label": "600-899", "color": "#F78181"},
                                                  {"max": 599, "min": 300, "label": "300-599", "color": "#F5A9A9"},
                                                  {"max": 299, "min": 0, "label": "0-299", "color": "#FFFFCC"},
                                              ]
    ))
    .render("C:/map_guangdong.html")
)

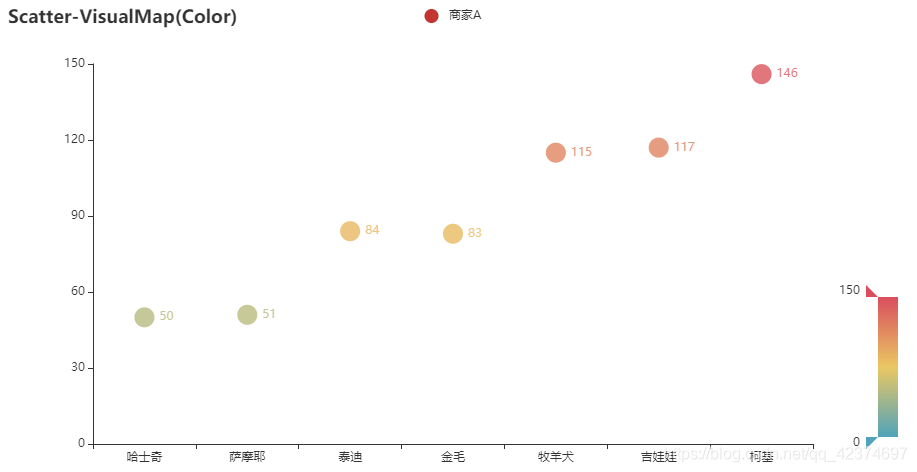

颜色映射

暂时不知道怎么把第三变量映射到颜色中，目前映都是y轴数据

from pyecharts import options as opts
from pyecharts.charts import Scatter
from pyecharts.faker import Faker

c = (
    Scatter()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values(),symbol_size=20)
    .set_global_opts(
        title_opts=opts.TitleOpts(title="Scatter-VisualMap(Color)"),
        visualmap_opts=opts.VisualMapOpts(
            type_='color',
            max_=150,
            pos_bottom = 50,pos_right = 0),
    )
    .render("C:/scatter_visualmap_color.html")
)

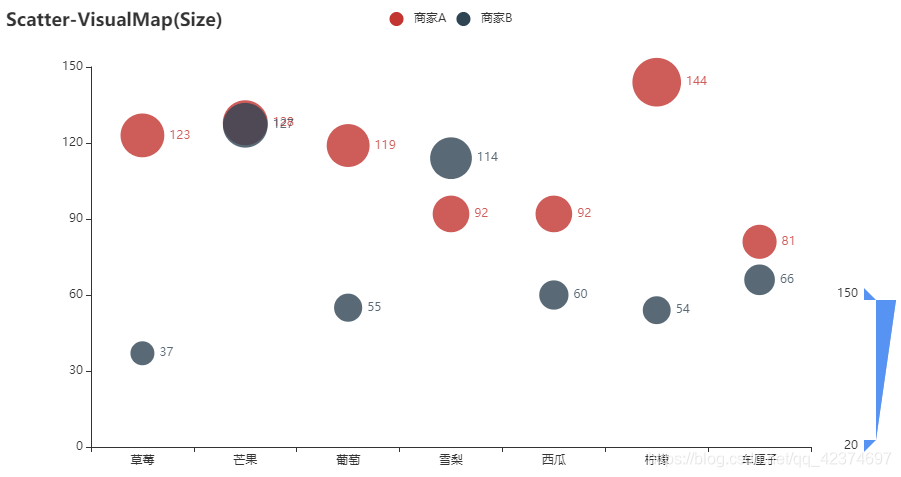

大小映射

from pyecharts import options as opts
from pyecharts.charts import Scatter
from pyecharts.faker import Faker

c = (
    Scatter()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values())
    .add_yaxis("商家B", Faker.values())
    .set_global_opts(
        title_opts=opts.TitleOpts(title="Scatter-VisualMap(Size)"),

        visualmap_opts=opts.VisualMapOpts(
            type_="size",  #映射大小
            max_=150,
            min_=20,
            pos_bottom = 50,pos_right = 0),
    )
    .render("C:/scatter_visualmap_size.html")
)
