1、准备开发板

这里我选用了一块网红开发板：”小熊派“，这款板子的人气比较高，还是全国大学生物联网设计竞赛（华为杯）的华为竞赛开发板，我个人也比较喜欢用这款板子，这款板子在放在纸箱吃灰半年之后，被我重新拿了起来，并想借此写博客的机会，整理一下自己的代码。

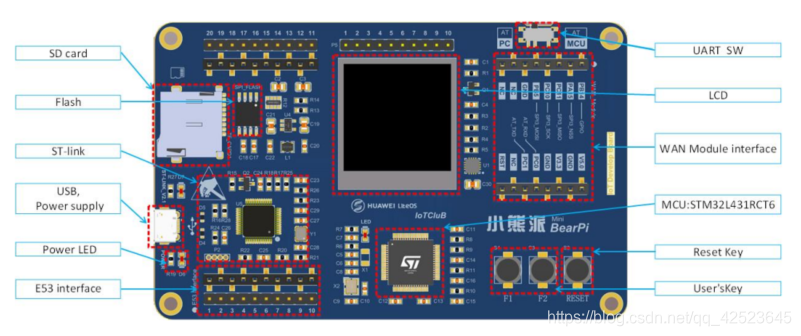

开发板功能区分布图

在这里插入图片描述

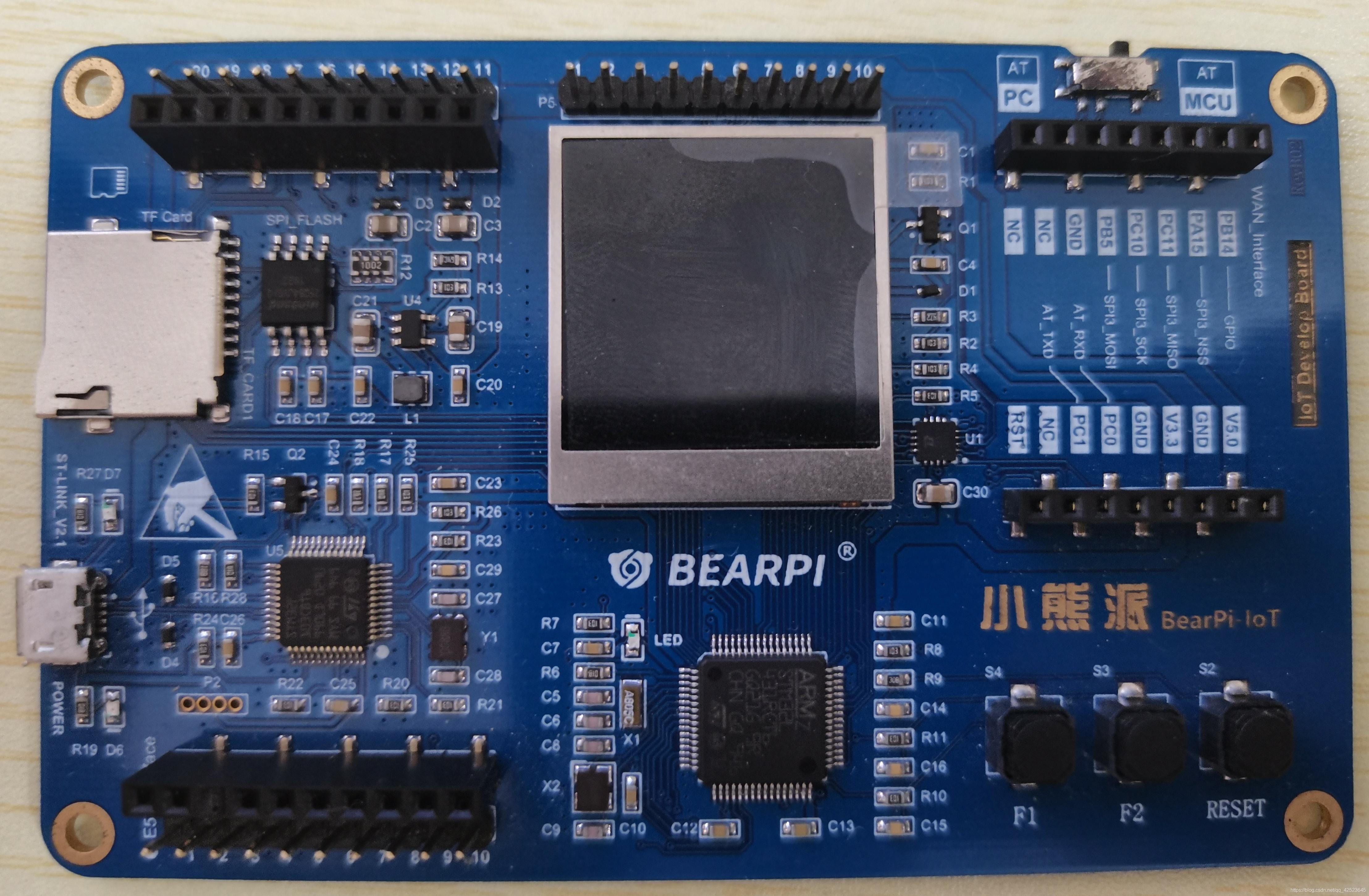

开发板俯视图

在这里插入图片描述

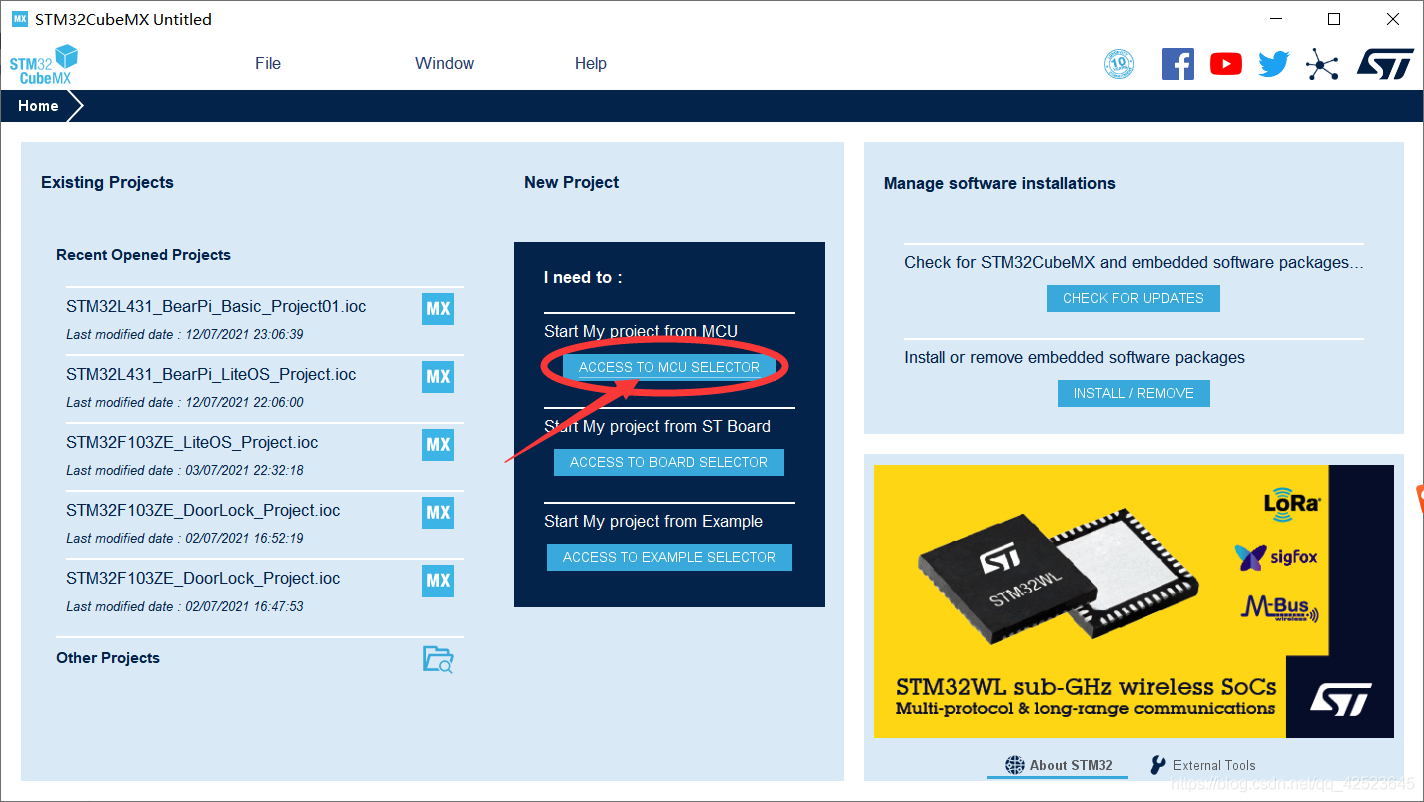

2、STM32CubeMX生成代码

在这里插入图片描述

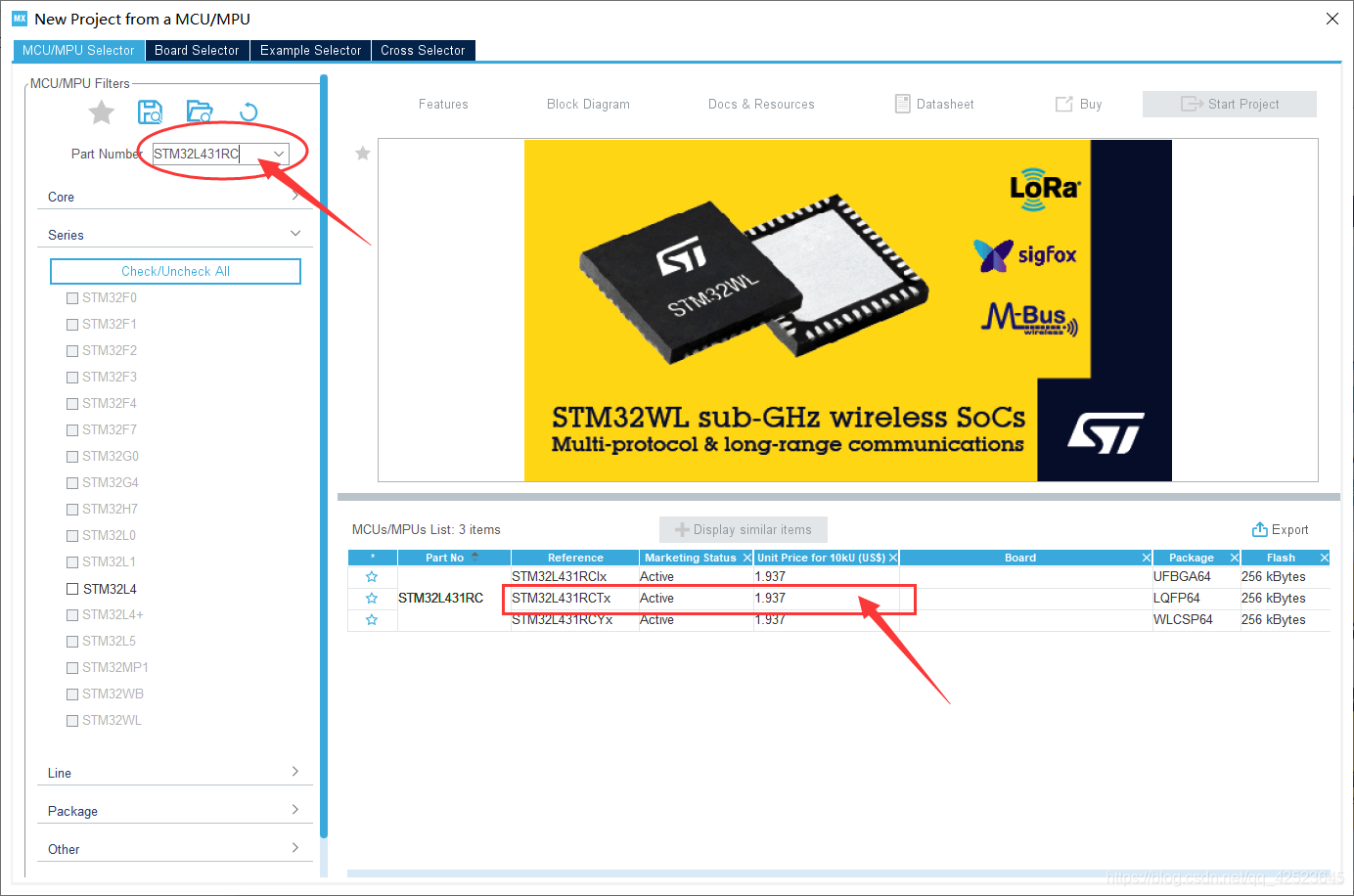

搜索并选择芯片型号

在这里插入图片描述

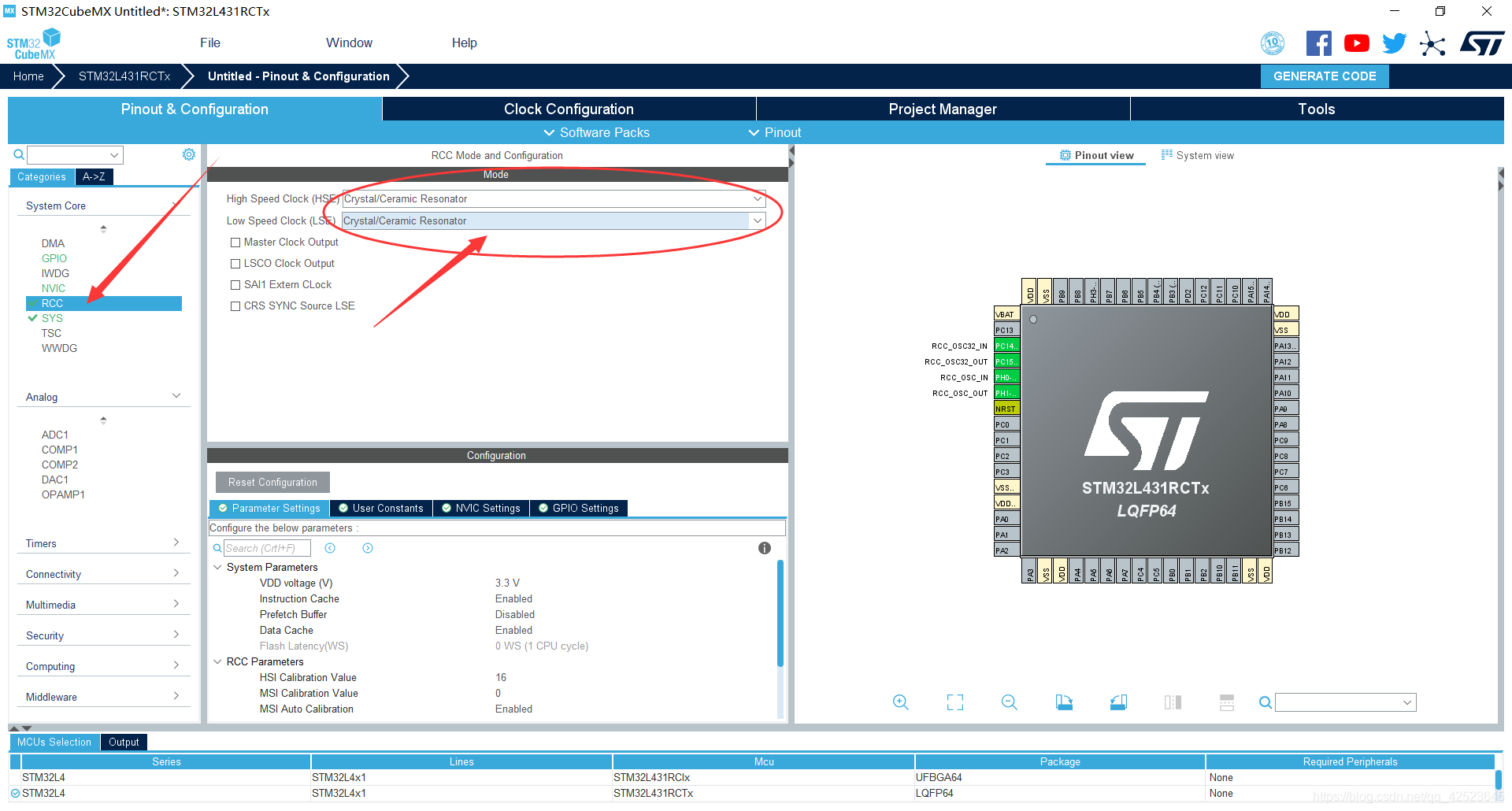

配置系统时钟

在这里插入图片描述

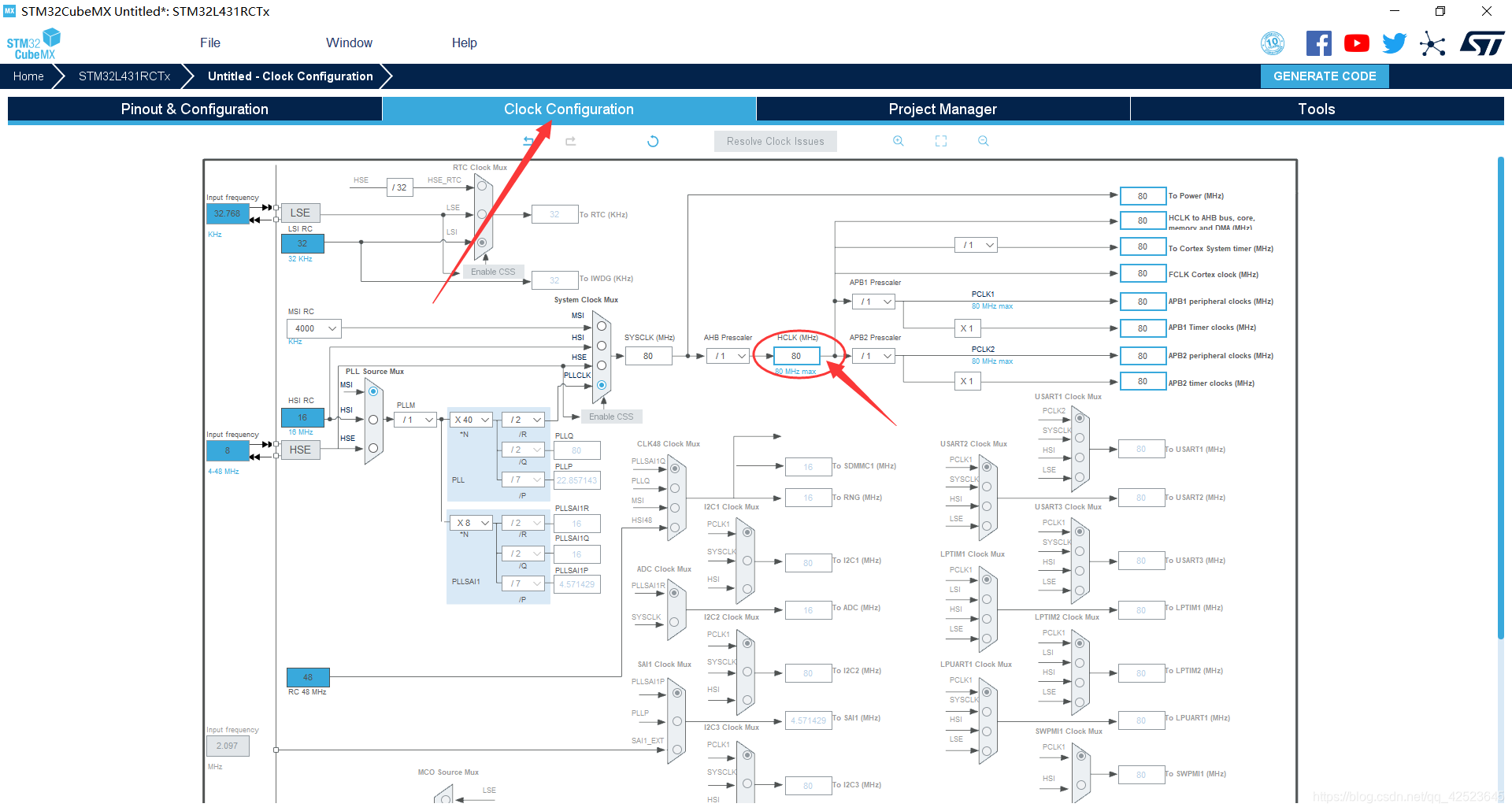

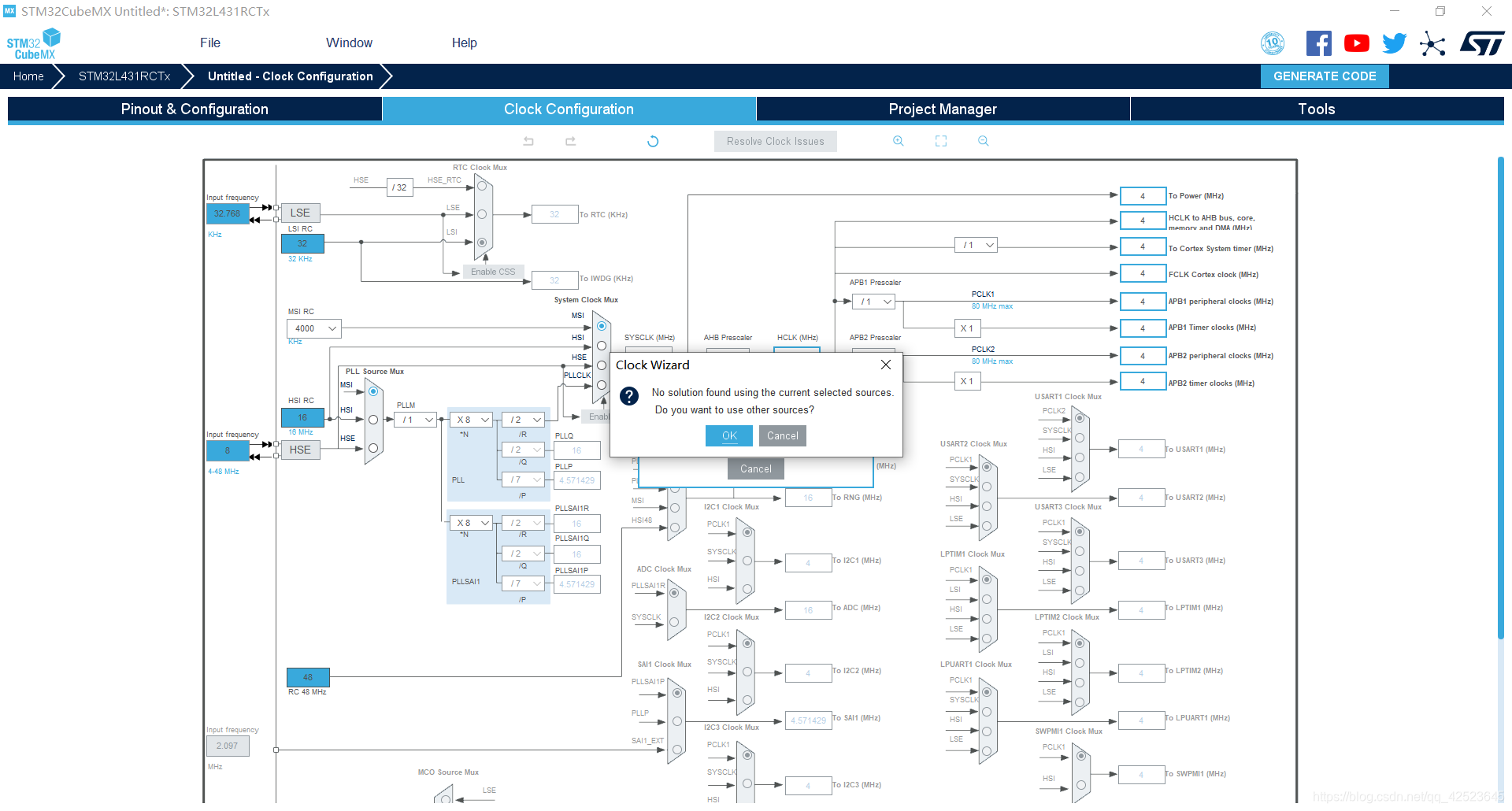

配置时钟树

STM32L4的最高主频可达到80M，最后使HCLK = 80Mhz即可：

在这里插入图片描述

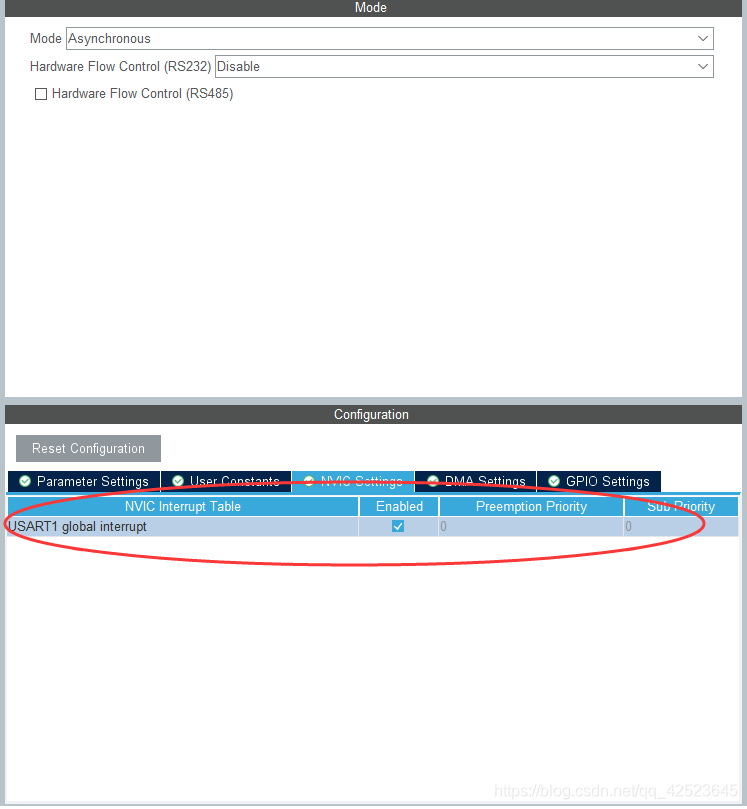

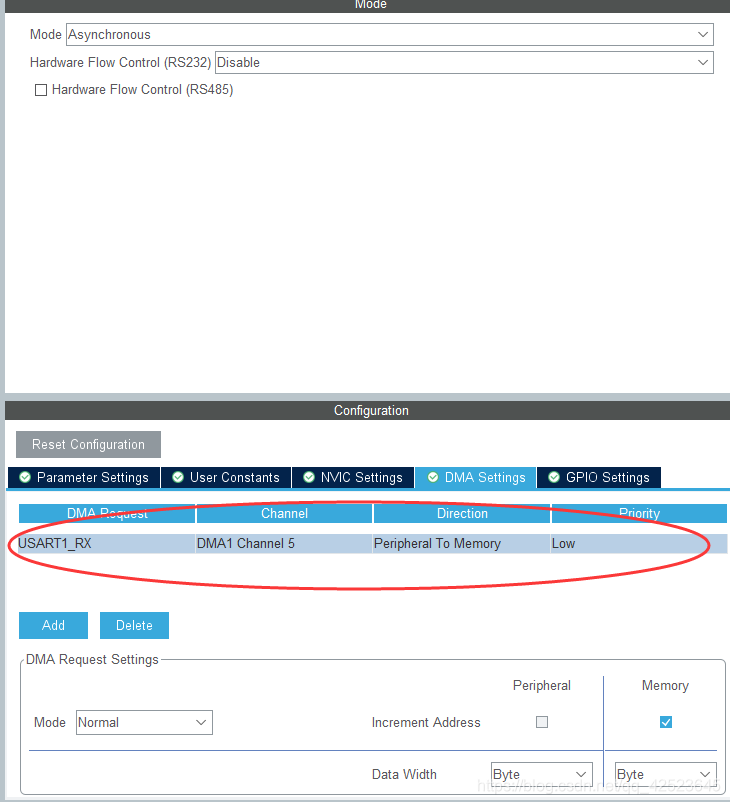

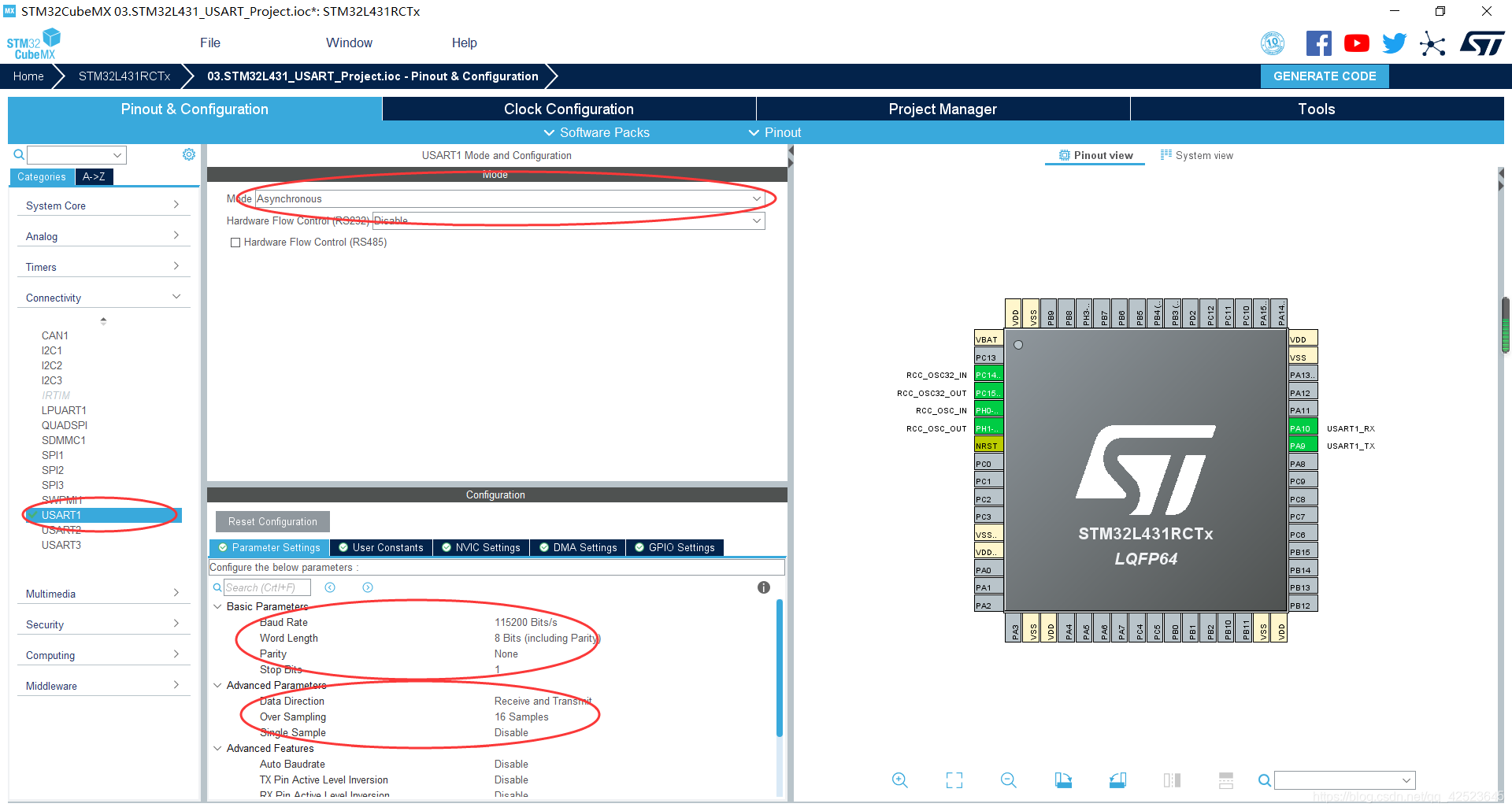

配置串口

在这里插入图片描述

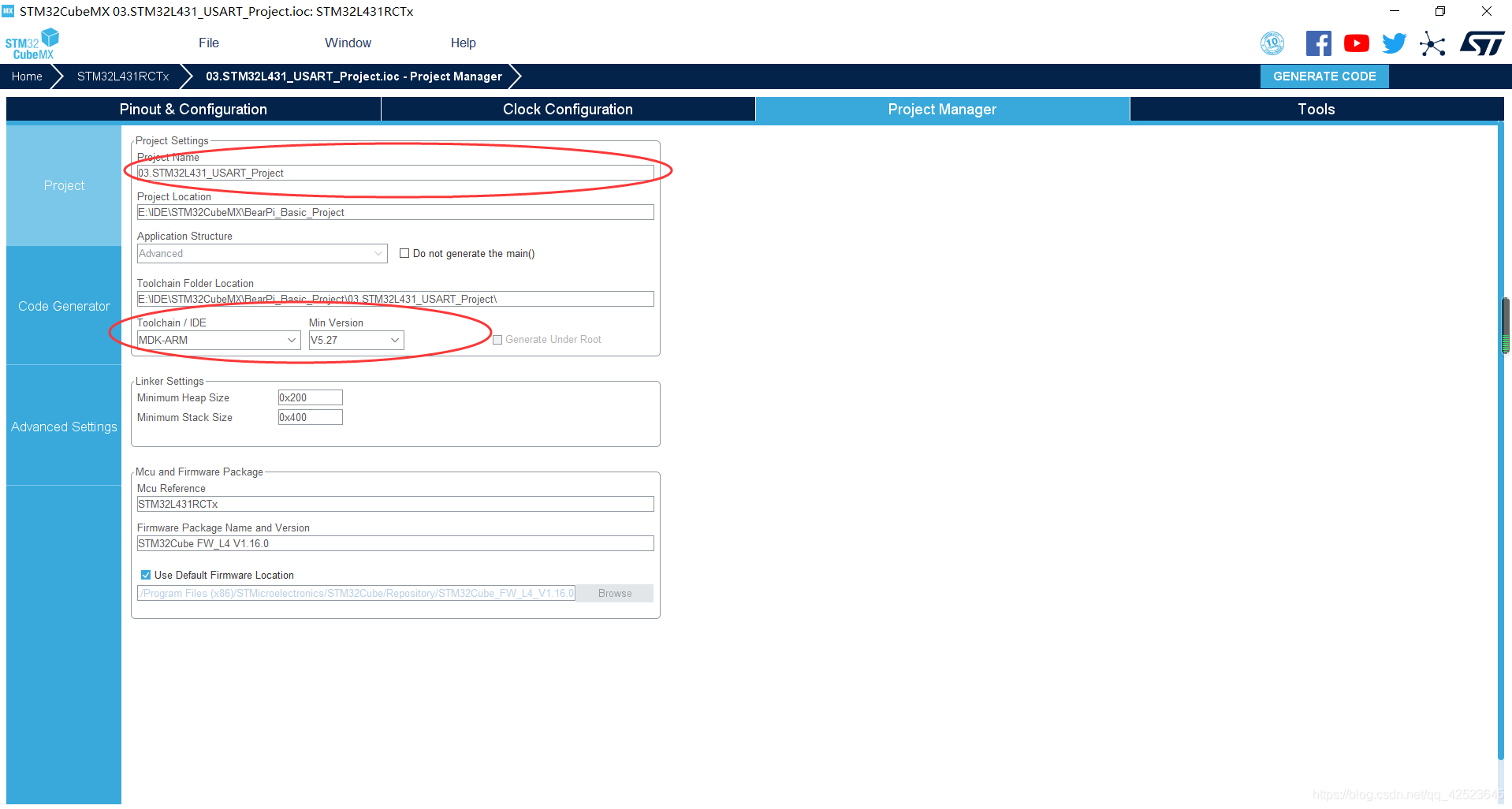

生成工程设置

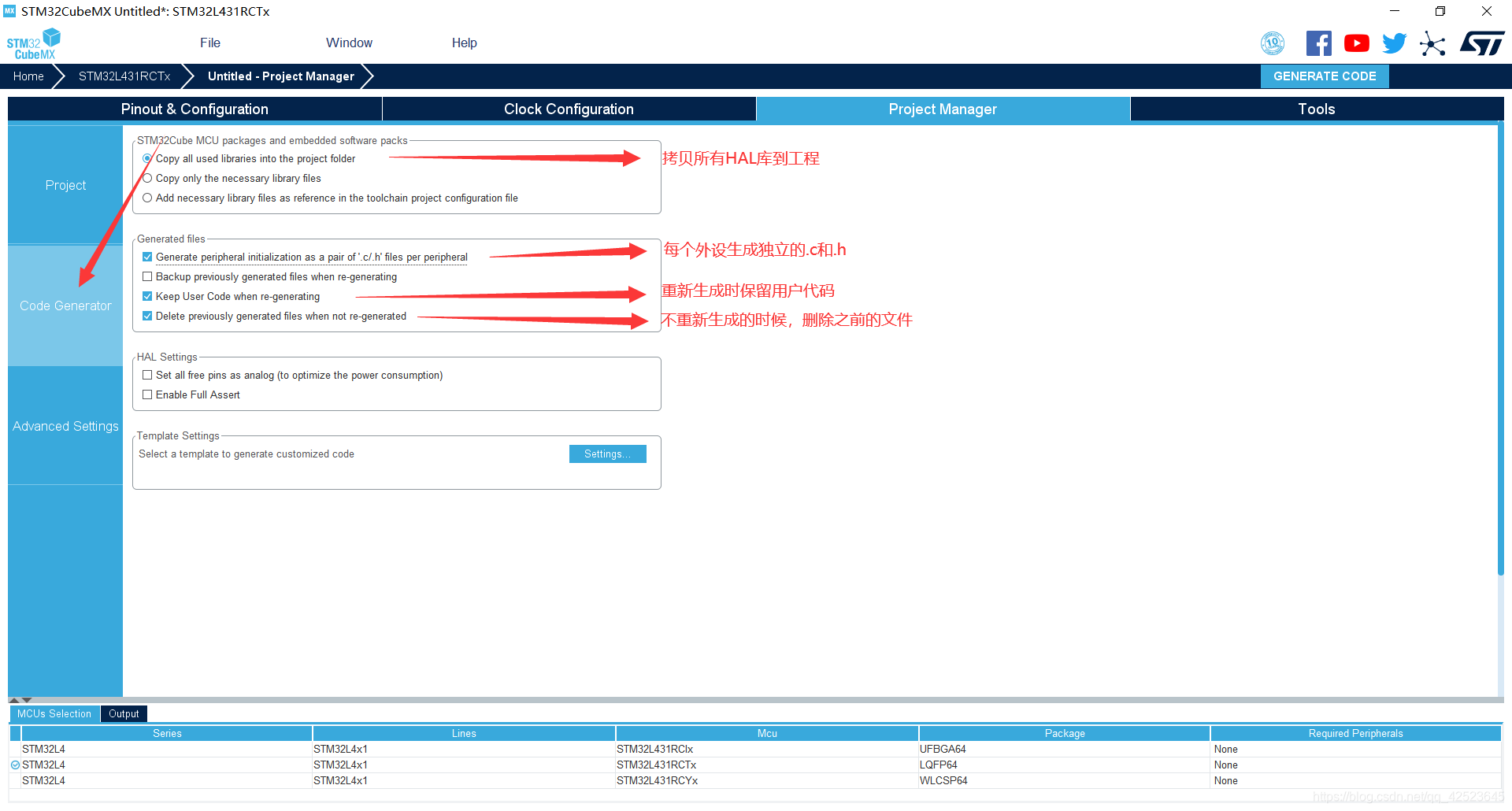

代码生成配置

在这里插入图片描述

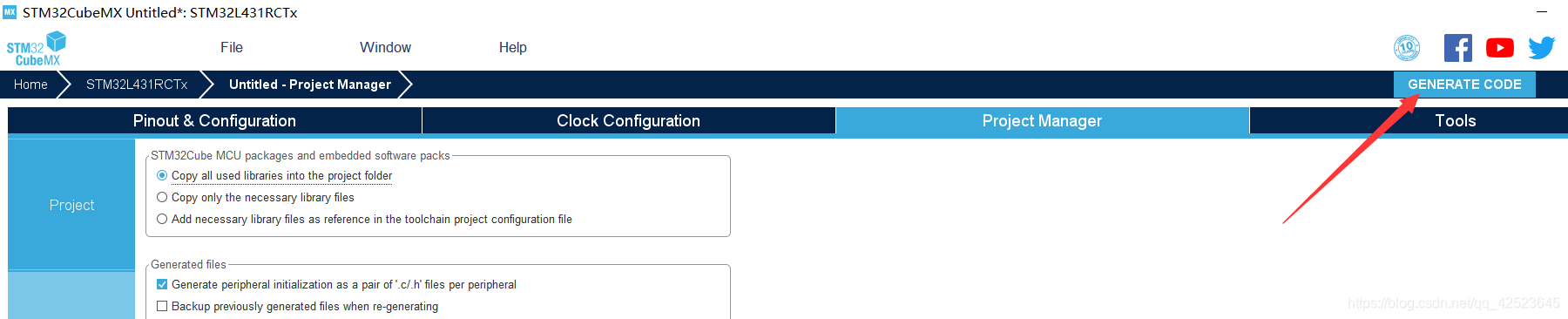

生成代码

在这里插入图片描述

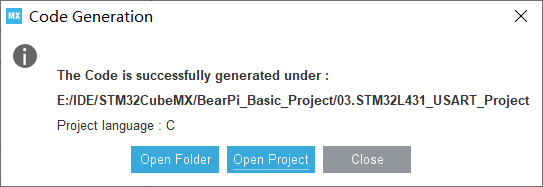

生成成功

在这里插入图片描述

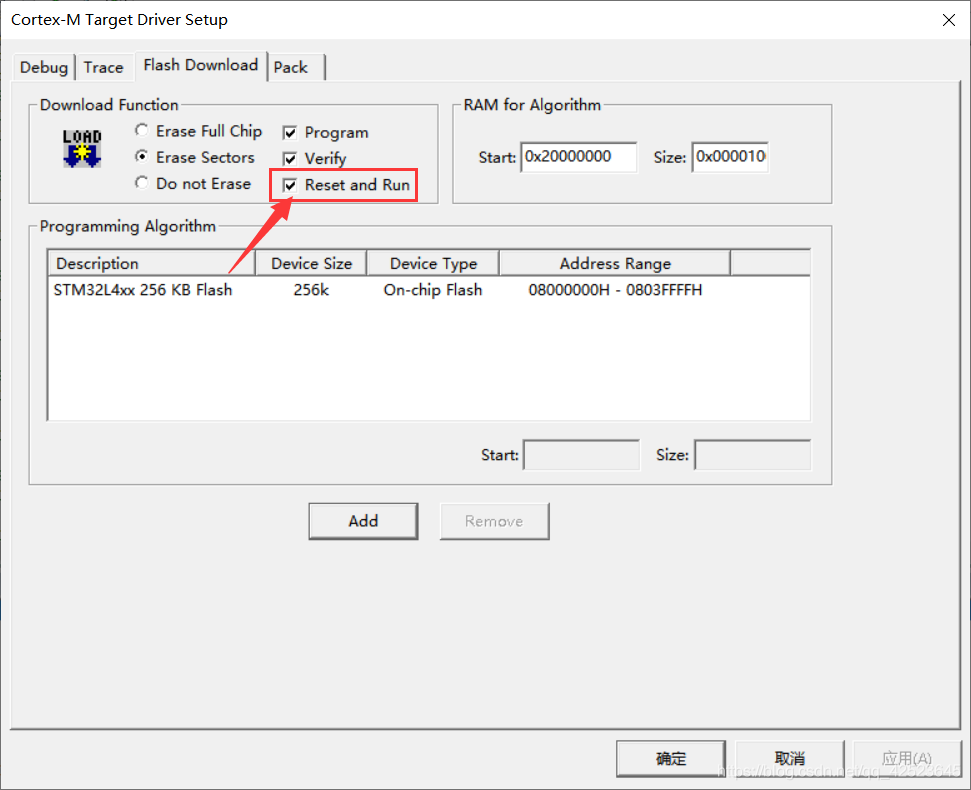

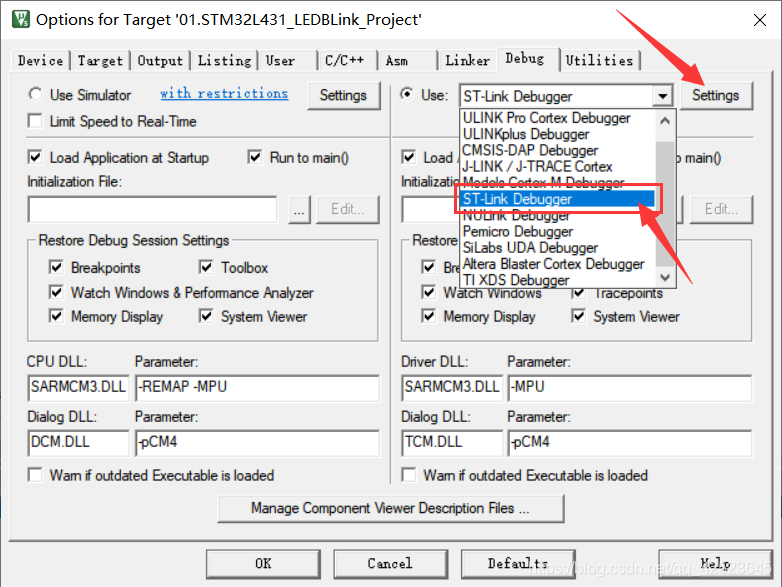

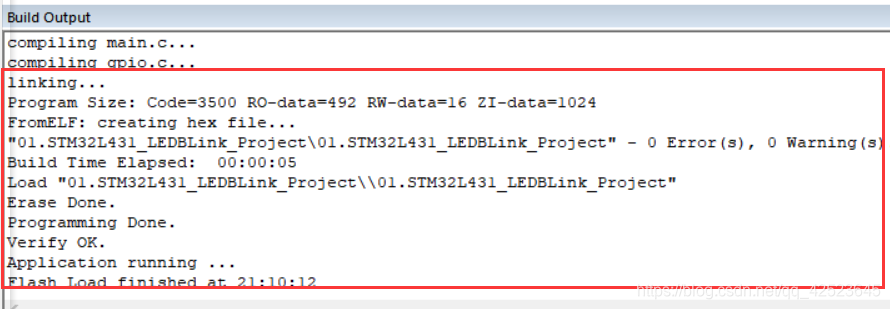

3、在MDK中编写代码

在usart.h下的用户代码区编写以下代码

/* USER CODE BEGIN Includes */
#if defined ( __CC_ARM  )
#pragma anon_unions
#endif
/* USER CODE END Includes */

/* USER CODE BEGIN Private defines */

#define RX_BUF_MAX_LEN 256		  //最大接收缓存字节数

typedef struct
{

	unsigned short dataLenPre;		//上一次的长度数据，用于比较

	union{
		unsigned short InfAll;
		struct
		{
			unsigned short dataLen : 15;			//接收数据长度
			unsigned short finishFlag : 1;		//接收完成标志
		}InfBit;
	};
	unsigned char rxBuf[RX_BUF_MAX_LEN];			//接收缓存

} USART_INFO_STRUCT;


#define REC_OK		1	//接收完成标志
#define REC_WAIT	0	//接收未完成标志

extern USART_INFO_STRUCT usart1Info;

/* USER CODE END Private defines */

/* USER CODE BEGIN Prototypes */

void USART_Interupt_Enable(void);
void USER_UartDMAHandler(UART_HandleTypeDef* huart,USART_INFO_STRUCT* usartInfo);

/* USER CODE END Prototypes */

在usart.c下的用户代码区编写以下代码

/* USER CODE BEGIN 0 */

#include <stdio.h>

USART_INFO_STRUCT usart1Info;

int fputc(int ch, FILE *stream)
{
    /* 堵塞判断串口是否发送完成 */
    while((USART1->ISR & 0X40) == 0);

    /* 串口发送完成，将该字符发送 */
    USART1->TDR = (uint8_t) ch;

    return ch;
}

/* USER CODE END 0 */

/* USER CODE BEGIN 1 */

void USART_Interupt_Enable(void)
{

	__HAL_UART_ENABLE_IT(&huart1,UART_IT_IDLE);                //空闲中断使能
	__HAL_UART_ENABLE_IT(&huart1,UART_IT_RXNE); 							//接收中断使能
	__HAL_UART_CLEAR_IDLEFLAG(&huart1);       //清除串口空闲中断标志位

}


void USER_UartDMAHandler(UART_HandleTypeDef* huart,USART_INFO_STRUCT* usartInfo)
{
	uint32_t ucCh;
	if(huart->Instance == USART1)
	{
			if(__HAL_UART_GET_FLAG(huart,UART_FLAG_IDLE) != RESET)  //触发空闲中断
			{
					__HAL_UART_CLEAR_IDLEFLAG(huart);       //清除串口2空闲中断标志位
					HAL_UART_DMAStop(huart);                //关闭DMA
					ucCh = huart->Instance->ISR;              //清除SR状态寄存器
					ucCh = huart->Instance->RDR;              //读取DR数据寄存器     用来清除中断
					ucCh = hdma_usart1_rx.Instance->CNDTR;      //获取DMA中未传输的数据个数
					usartInfo->InfBit.dataLen = RX_BUF_MAX_LEN - ucCh;           //总计数减去未传输的数据个数，得到已经接收的数据个数
					usartInfo->InfBit.finishFlag = REC_OK;			//标志接收成功
			}
	}

	HAL_UART_Receive_DMA(huart,usartInfo->rxBuf,RX_BUF_MAX_LEN);  //使能DMA接收到buf1

}


/* USER CODE END 1 */

在stm32l4xx_it.c中的USART1_IRQHandler函数的用户代码区编写以下代码

/**
  * @brief This function handles USART1 global interrupt.
  */
void USART1_IRQHandler(void)
{
  /* USER CODE BEGIN USART1_IRQn 0 */
  USER_UartDMAHandler(&huart1,&usart1Info);	//用户中断代码
  /* USER CODE END USART1_IRQn 0 */
  HAL_UART_IRQHandler(&huart1);
  /* USER CODE BEGIN USART1_IRQn 1 */

  /* USER CODE END USART1_IRQn 1 */
}

在main.c下的main函数下的用户代码区编写以下代码

/* USER CODE BEGIN 2 */
  USART_Interupt_Enable();	//使能串口接收中断和空闲中断
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

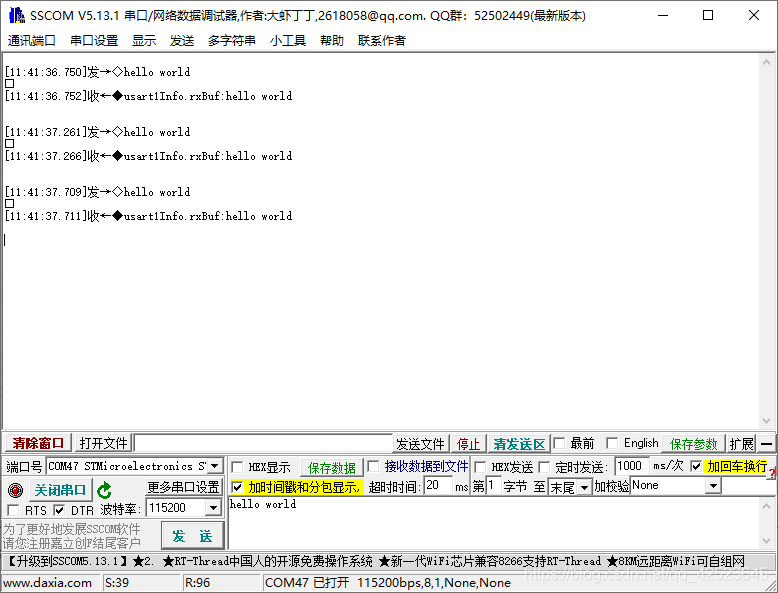

	 if(usart1Info.InfBit.finishFlag == REC_OK)		//如果接收成功
		{
				usart1Info.rxBuf[usart1Info.InfBit.dataLen++] = '\0';	//在数组最后添加\0，这样可以截断字符串
				printf("usart1Info.rxBuf:%s\r\n",usart1Info.rxBuf);		//打印字符串
				usart1Info.InfBit.finishFlag = REC_WAIT;				//将标志位设置成等待接收状态
				usart1Info.InfBit.dataLen = 0;							//将接收的数据长度设置为0
		}

  }
  /* USER CODE END 3 */
