Altium Designer之DRC检查学习笔记

Altium Designer（简称AD）,是电子设计师设计、绘制PCB的常用的工具之一。

Design Rule Check（DRC），是检查设计是否满足所设置的规则，是PCB完成前最为重要的一步。通过检查来判定是否满足设计的要求，需要检查什么，就打开相关的检查选项，该设置涉及检查PCB板内容，需要每次都重新配置相关内容。具体操作的方法如下：

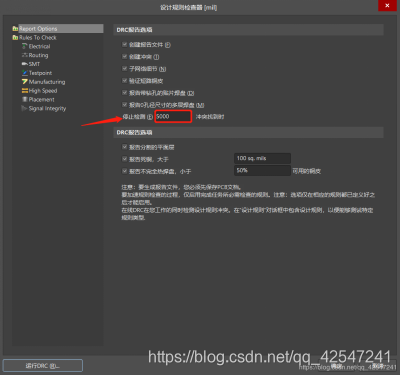

1.执行菜单命令“工具→设计规则检查（快捷键“TD”），Report Options（报告选择）一般按照系统默认的选项即可，如图1-1所示。

图1-1 设计规则

详情：①创建报告文件：执行完DRC之后，Altium Designer会创建一个关于DRC的报告，对报错信息会给出详细的描述并会给出报错的位置信息，方便设计者对报错信息进行解读，如图1-2所示。
