H3C-Cloud Lab实验-三层交换机实验

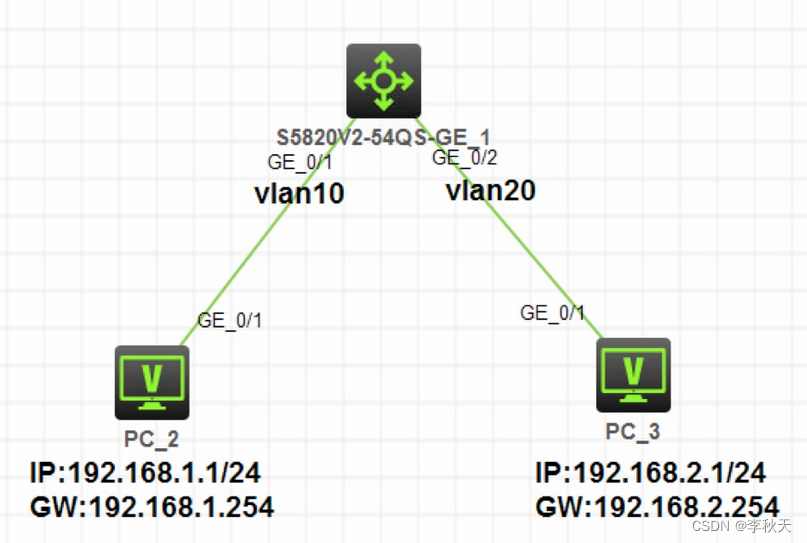

实验拓扑图：

实验需求：

1. 按照图示为 PC2 和 PC3 配置 IP 地址和网关

2. PC2 属于 Vlan10，PC3 属于 Vlan20，在三层交换机上配置 Vlanif 三层接口实现 Vlan10 和 Vlan20 三层互通

3. PC2 和 PC3 可以互通

实验步骤：

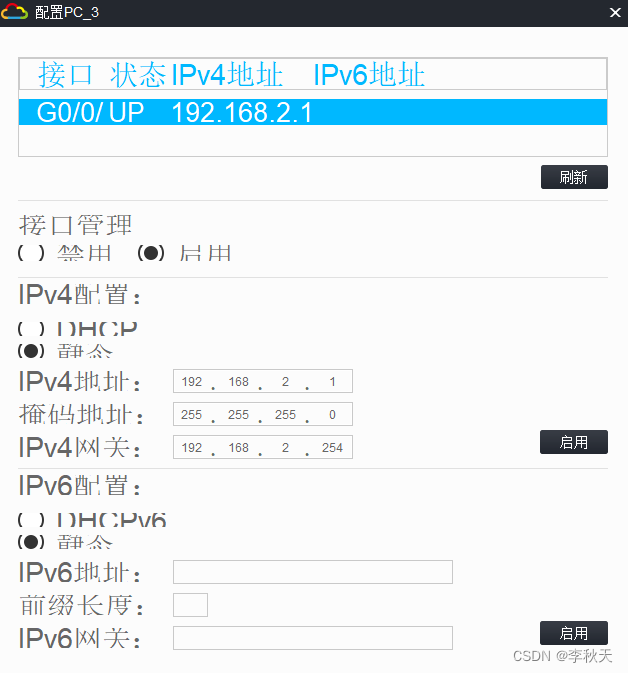

1. 配置PC机的IP地址

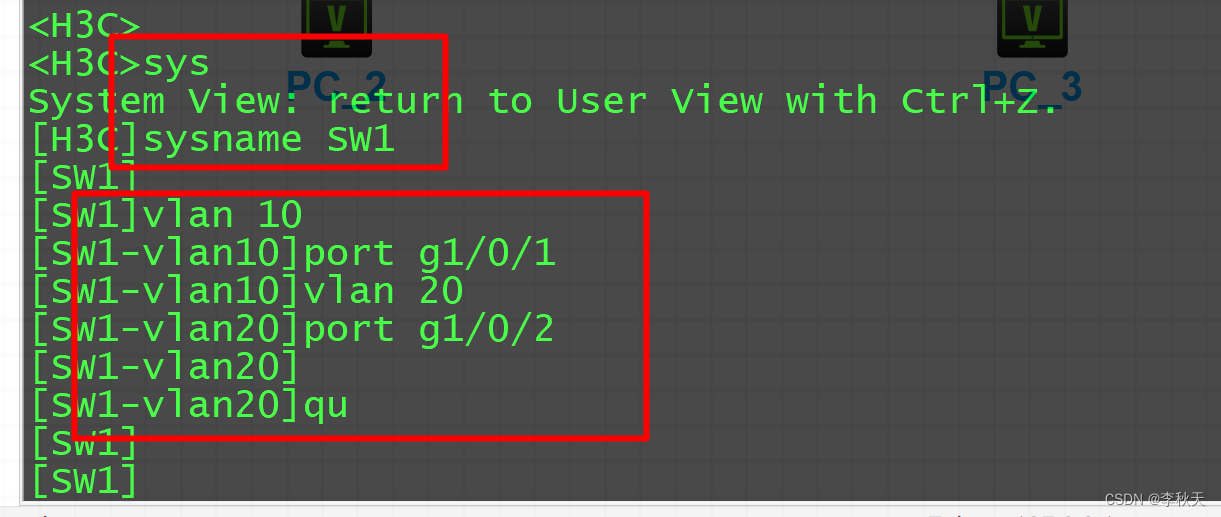

2. PC2 属于 Vlan10，PC3 属于 Vlan20，在三层交换机上配置 Vlanif 三层接口实现 Vlan10 和 Vlan20 三层互通。在 SW1 上创建 Vlan10 和 Vlan20，并把 g1/0/1 接口加入 Vlan10，把 g1/0/2 接口加入 Vlan20。

3. 在 SW1 上对 Vlan10 和 Vlan20 开启 Vlanif 接口，并配置 Vlanif10 接口 IP 地址为 Vlan10 的网关地址 192.168.1.254/24，配置 Vlanif20 接口 IP 地址为 Vlan20 的网关地址 192.168.2.254/24

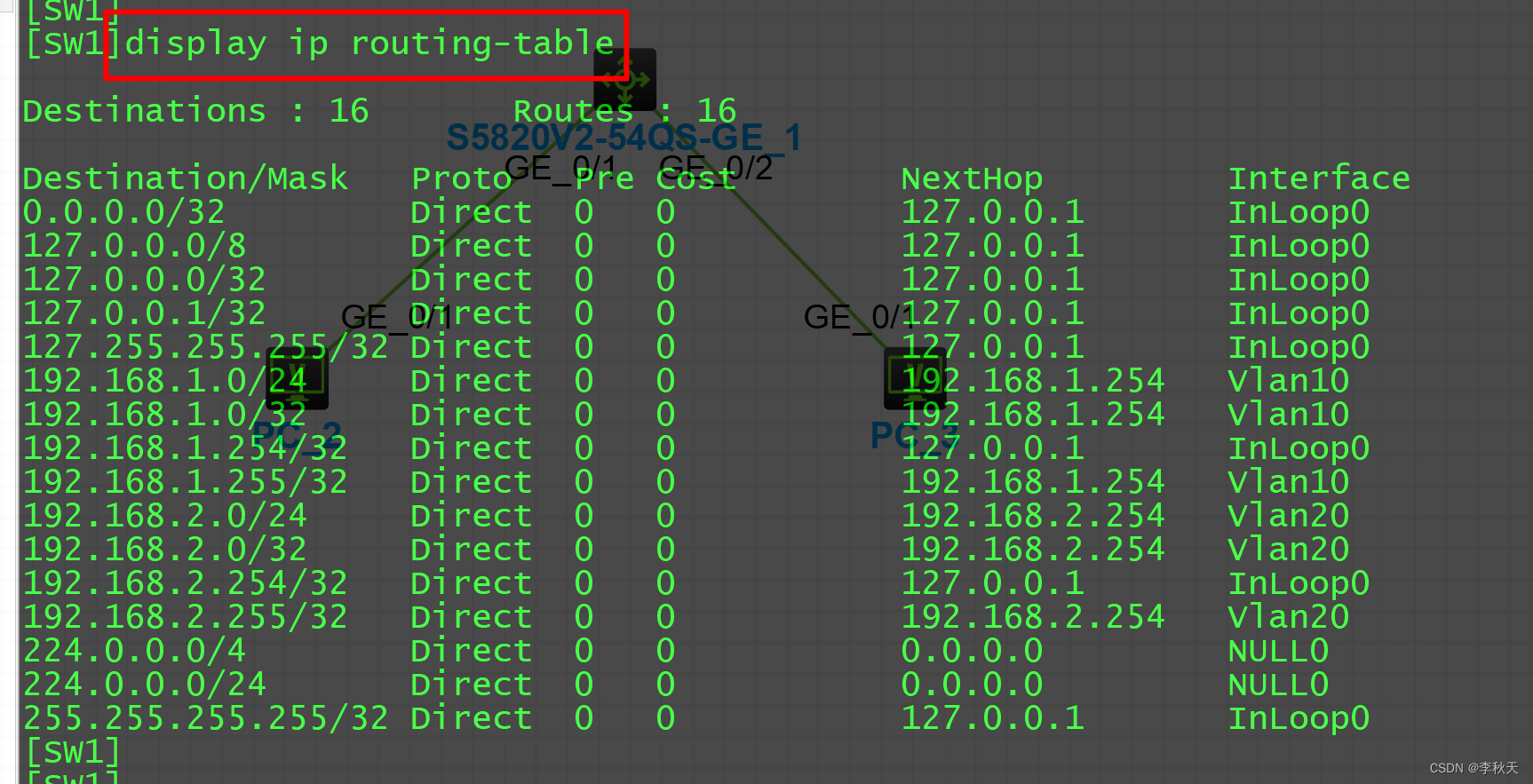

4. 配置结束后，在 SW1 上查看路由表，会发现已经产生了到达192.168.1.0/24网段和192.168.2.0/24网段的直连路由，出接口分别指向各自 Vlanif 接口，证明 SW1 已经可以对 Vlan10 和 Vlan20 间的数据进行三层转发了

5. 测试在 PC3 上 Ping PC4 ，可以 Ping 通 PC4
