一、VTK格式简介
VTK（Visualization Toolkit）格式是一种开源、跨平台的通用可视化数据格式，由 Kitware 公司开发，广泛应用于科学计算可视化领域（尤其是 CFD、CAE 等工程仿真领域）。它的核心作用是标准化数据存储结构，使不同软件之间能够便捷地交换和共享网格、物理场等仿真数据。
VTK 格式的核心特点
- 通用性强
几乎所有主流后处理工具（如 ParaView、VisIt、Tecplot、Mayavi 等）都支持 VTK 格式的导入导出，是跨软件数据交换的 “通用语言”。无论是 Fluent、OpenFOAM 等 CFD 软件，还是 ANSYS、Abaqus 等 CAE 软件，都可导出 VTK 格式用于后续可视化。 - 支持复杂数据结构
能够存储多样化的几何信息（点、线、面、体网格）和物理场数据（如速度、压力、温度、应力等），并支持标量、矢量、张量等不同类型的物理量，满足工程仿真中复杂流场或结构场的表达需求。 - 两种存储形式
- ASCII 格式：文本文件，可读性强（可用记事本直接打开查看数据结构），但文件体积较大，适合小规模数据或调试场景。
- Binary 格式：二进制文件，体积小、读写速度快，适合存储大规模仿真数据（如包含数百万网格的流场结果）。
- 模块化数据结构
VTK 文件采用 “数据块” 式结构，主要包含以下核心模块：- Header（文件头）：标识文件格式版本、类型（ASCII/Binary）等基本信息；
- Dataset Structure：定义几何类型（如结构化网格、非结构化网格）和坐标信息；
- Point Data/Cell Data：存储物理量数据，其中 “Point Data” 对应网格节点上的数据，“Cell Data” 对应网格单元（如四面体、六面体）上的数据。
典型应用场景
- 跨软件数据交换
例如，将 Fluent 的仿真结果导出为 VTK 格式，再导入 ParaView（开源后处理工具）进行可视化，利用 ParaView 的高级功能（如切片动画、多视图对比）进行深入分析。 - 开源工具链适配
在开源 CFD 工作流中（如 OpenFOAM + ParaView），VTK 是默认的数据交换格式，确保从求解器到后处理工具的无缝衔接。 - 大规模数据可视化
由于 Binary 格式的高效存储特性，VTK 适合处理包含千万级网格的大型仿真数据，配合 ParaView 等工具的并行渲染功能，可实现高效可视化。
优缺点总结
- 优点：开源免费、兼容性极强、支持复杂数据结构、跨平台通用；
- 缺点：ASCII 格式文件体积大，对于超大规模数据（如亿级网格），读写效率不如专用二进制格式（如 HDF5）。
总之，VTK 格式凭借其通用性和灵活性，成为科学计算可视化领域的事实标准之一，尤其在 CFD/CAE 后处理中，是连接不同软件工具的重要桥梁。
二、VTK库
VTK（Visualization Toolkit）不仅是一种数据格式，更是一个功能强大的开源跨平台可视化库，由 Kitware 公司主导开发，主要用于科学计算、工程仿真（如 CFD、CAE）、医学影像等领域的三维数据可视化与分析。它提供了丰富的 API（支持 C++、Python、Java 等语言），可实现从数据读取、处理到高级可视化的全流程功能。
VTK 库的核心功能
- 数据处理与管理
- 支持读取 / 写入多种数据格式（包括 VTK 自有格式、CGNS、STL、DICOM、HDF5 等），轻松对接 CFD/CAE 仿真结果或医学影像数据。
- 提供网格处理工具（如网格平滑、细分、裁剪、拼接），可对原始仿真数据进行预处理（如简化复杂网格以提升可视化效率）。
- 可视化算法
内置数百种可视化算法，覆盖科学计算中常见的可视化需求：- 基础可视化：点云、线、面、体的渲染；标量场（如压力、温度）的云图；矢量场（如速度）的箭头图、流线图；张量场（如应力）的 glyph 可视化。
- 高级可视化：体绘制（Volume Rendering，用于展示三维内部场分布）、等值面（Isosurface，如温度等于某值的空间曲面）、切割面（Slice，展示截面数据）、粒子追踪（Particle Tracing，模拟流场中粒子运动轨迹）。
- 交互与渲染
- 支持交互式操作（旋转、缩放、平移），可实时调整视角和可视化参数（如颜色映射、透明度）。
- 提供高性能渲染引擎，支持硬件加速（OpenGL），可处理大规模数据（千万级网格）的实时可视化。
- 跨平台与多语言支持
- 支持 Windows、Linux、macOS 等操作系统，可无缝集成到不同平台的应用程序中。
- 原生用 C++ 编写，同时提供 Python、Java 等语言的绑定，降低开发门槛（Python 接口因简洁易用，在科研领域尤为流行）。
典型应用场景
- CFD/CAE 后处理
工程师可通过 VTK 库开发自定义后处理工具，读取 Fluent、OpenFOAM 等软件的仿真数据（如 VTK 格式文件），实现定制化可视化（如特定流场结构的自动识别、多工况对比分析）。 - 医学影像可视化
处理 CT、MRI 等医学影像的三维重建（如骨骼、器官的三维模型），辅助医生进行诊断或手术规划。 - 科研数据可视化
科学家用于可视化实验数据或数值模拟结果（如气象数据中的气流分布、地质数据中的地层结构），揭示数据背后的规律。 - 教育与开源工具
许多开源可视化软件（如 ParaView、VisIt）的底层核心依赖 VTK 库开发，利用其高效的渲染和算法能力构建用户友好的界面。
优缺点总结
- 优点：开源免费、功能全面、算法成熟、跨平台、支持多语言，适合从简单可视化到复杂定制化工具的开发。
- 缺点：学习曲线较陡（尤其是 C++ 接口），对于新手而言，基础概念（如管线 Pipeline、数据对象）需要一定时间理解；大规模数据可视化时需注意优化性能。
总之，VTK 库是科学可视化领域的 “瑞士军刀”，既可为普通用户提供底层支持（如 ParaView 等工具），也能为开发者提供灵活的接口实现定制化需求，在工程、科研、医疗等领域应用广泛。
三、VTK环境
参考链接zxy644492473的博客
参考链接bibi
注意
注意：如果需要要执行下insatll才会生成到指定目录下面去

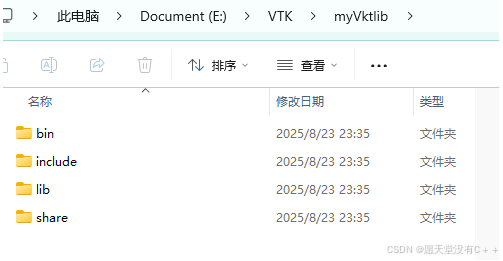

环境变量
四、执行程序
文件目录
CMakeList
cmake_minimum_required(VERSION 3.12)
project(VTK_Project LANGUAGES CXX)
# 设置C++标准
set(CMAKE_CXX_STANDARD 11)
set(CMAKE_CXX_STANDARD_REQUIRED ON)
# 关键配置：指定VTKConfig.cmake所在目录
# 请根据实际情况修改vtk-9.5为你的版本号（如vtk-9.0、vtk-9.2等）
set(VTK_DIR "E:/VTK/myVktlib/lib/cmake/vtk-9.5" CACHE PATH "VTK配置文件目录")
# 查找VTK库（使用配置文件）
find_package(VTK REQUIRED)
include(${VTK_USE_FILE}) # 引入VTK模块配置
# 添加你的源文件（替换为实际的源文件路径）
add_executable(vtk_app
main.cpp
# 其他源文件...
)
# 链接VTK库
target_link_libraries(vtk_app PRIVATE ${VTK_LIBRARIES})
# 自动复制VTK动态库到输出目录（运行时需要）
# 确定VTK的bin目录路径
set(VTK_BIN_DIR "E:/VTK/myVktlib/bin")
# 根据编译配置（Debug/Release）选择对应的DLL目录
#if(CMAKE_BUILD_TYPE STREQUAL "Debug")
set(VTK_DLL_DIR "${VTK_BIN_DIR}")
#else()
# set(VTK_DLL_DIR "${VTK_BIN_DIR}/Release")
#endif()
# 编译后自动复制DLL
add_custom_command(TARGET vtk_app POST_BUILD
COMMAND ${CMAKE_COMMAND} -E copy_directory
"${VTK_DLL_DIR}"
$<TARGET_FILE_DIR:vtk_app>
COMMENT "正在复制VTK动态库到输出目录..."
)
main.cpp
#include "vtkSphereSource.h"
#include "vtkPolyDataMapper.h"
#include "vtkActor.h"
#include "vtkRenderer.h"
#include "vtkRenderWindow.h"
#include "vtkRenderWindowInteractor.h"
#include "vtkTransform.h"
#include "vtkAxesActor.h"
#include "vtkOrientationMarkerWidget.h"
#include "vtkAutoInit.h"
// VTK模块自动初始化，确保交互器正常工作
VTK_MODULE_INIT(vtkRenderingOpenGL2);
VTK_MODULE_INIT(vtkInteractionStyle);
int main() {
// 创建一个球体
vtkSmartPointer<vtkSphereSource> sphereSource = vtkSmartPointer<vtkSphereSource>::New();
sphereSource->SetCenter(0.0, 0.0, 0.0);
sphereSource->SetRadius(1.0);
sphereSource->Update();
// 创建映射器
vtkSmartPointer<vtkPolyDataMapper> mapper = vtkSmartPointer<vtkPolyDataMapper>::New();
mapper->SetInputData(sphereSource->GetOutput());
// 创建演员
vtkSmartPointer<vtkActor> actor = vtkSmartPointer<vtkActor>::New();
actor->SetMapper(mapper);
// 创建渲染器、渲染窗口和交互器
vtkSmartPointer<vtkRenderer> renderer = vtkSmartPointer<vtkRenderer>::New();
vtkSmartPointer<vtkRenderWindow> renderWindow = vtkSmartPointer<vtkRenderWindow>::New();
renderWindow->AddRenderer(renderer);
vtkSmartPointer<vtkRenderWindowInteractor> interactor = vtkSmartPointer<vtkRenderWindowInteractor>::New();
interactor->SetRenderWindow(renderWindow); // 正确关联交互器和渲染窗口
// 将演员添加到渲染器
renderer->AddActor(actor);
renderer->SetBackground(0.2, 0.3, 0.4); // 背景色：深蓝色
// 创建坐标轴
vtkSmartPointer<vtkTransform> transform = vtkSmartPointer<vtkTransform>::New();
transform->Translate(1.0, 0.0, 0.0);
vtkSmartPointer<vtkAxesActor> axes1 = vtkSmartPointer<vtkAxesActor>::New();
renderer->AddActor(axes1);
axes1->SetUserTransform(transform);
// 创建方向标记（右下角小坐标轴）
vtkSmartPointer<vtkAxesActor> axes = vtkSmartPointer<vtkAxesActor>::New();
vtkSmartPointer<vtkOrientationMarkerWidget> widget = vtkSmartPointer<vtkOrientationMarkerWidget>::New();
widget->SetOutlineColor(0.9300, 0.5700, 0.1300);
widget->SetOrientationMarker(axes);
widget->SetInteractor(interactor); // 这里改为使用之前创建的interactor
widget->SetViewport(0.0, 0.0, 0.2, 0.2);
widget->SetEnabled(1);
widget->InteractiveOn();
// 调整相机并渲染
renderer->ResetCamera();
renderWindow->SetSize(800, 600);
renderWindow->SetWindowName("VTK Sphere Demo"); // 设置窗口标题
renderWindow->Render();
// 启动交互器事件循环
interactor->Initialize(); // 初始化交互器
interactor->Start(); // 进入事件循环
return 0;
}

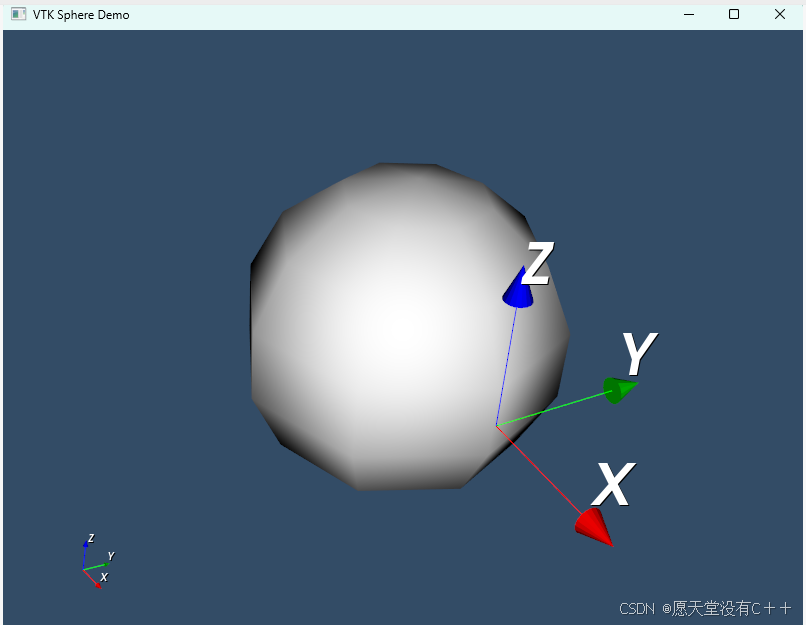

结果
