STM32F103ZET6——LVGL_GUI_GUIDER移植过程

---

前言

STM32F103ZET6——LVGL_GUI_GUIDER移植过程

使用工具：
1.LVGL库8.02
2.GUI_GUIDER
3.keil5

设计出来的总体是这样

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、LVGL

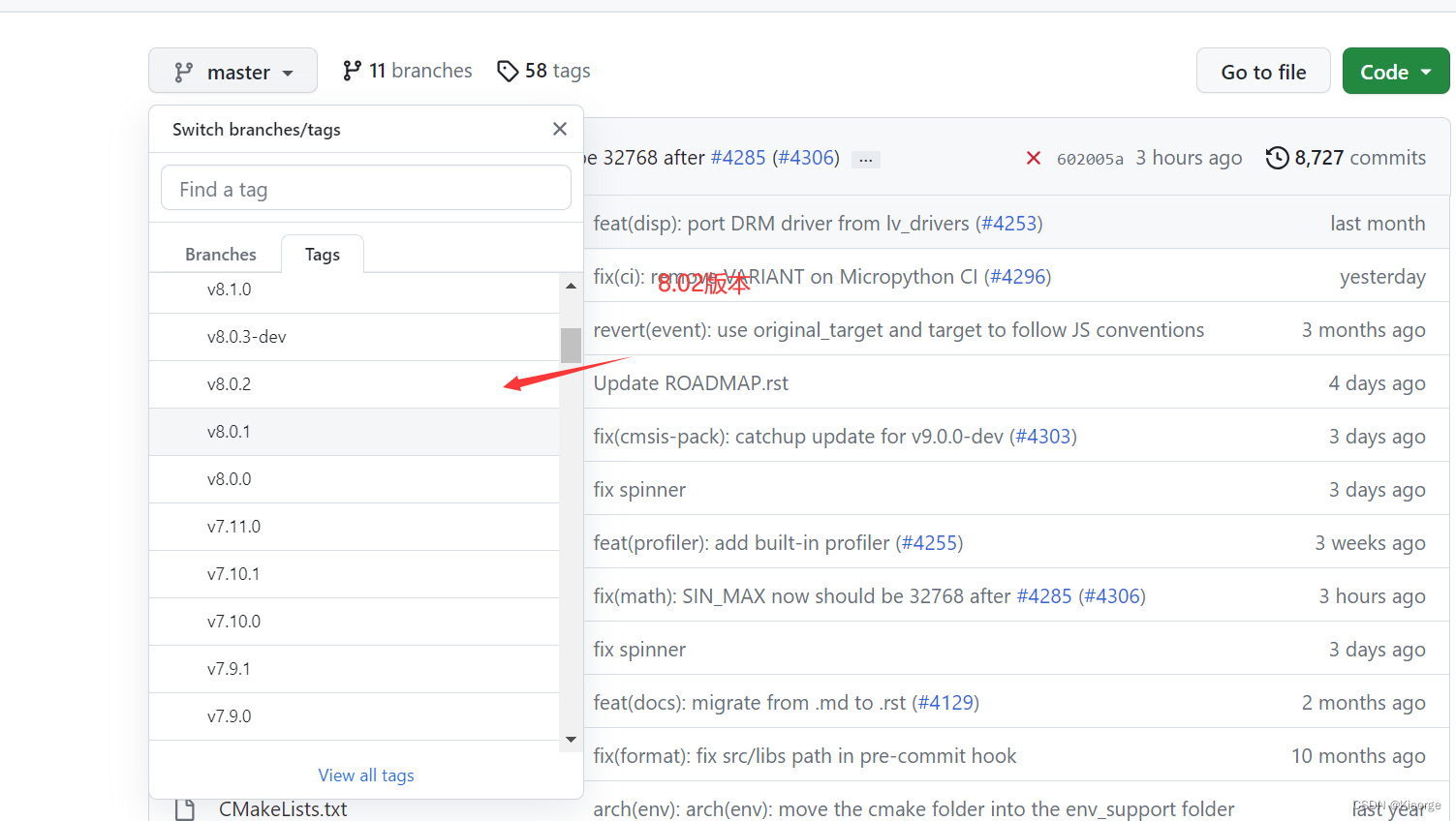

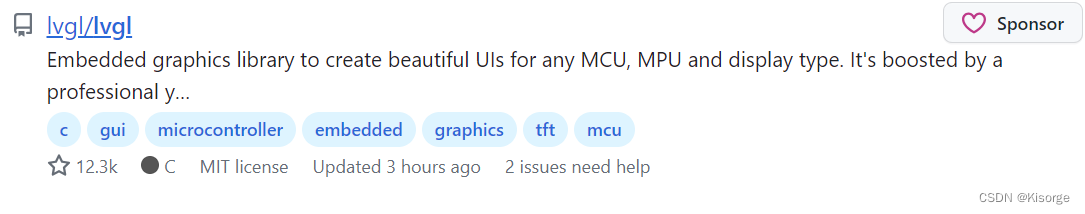

1.github找LVGL库

2.硬件准备：STM32F103ZET6+2.8寸触摸屏

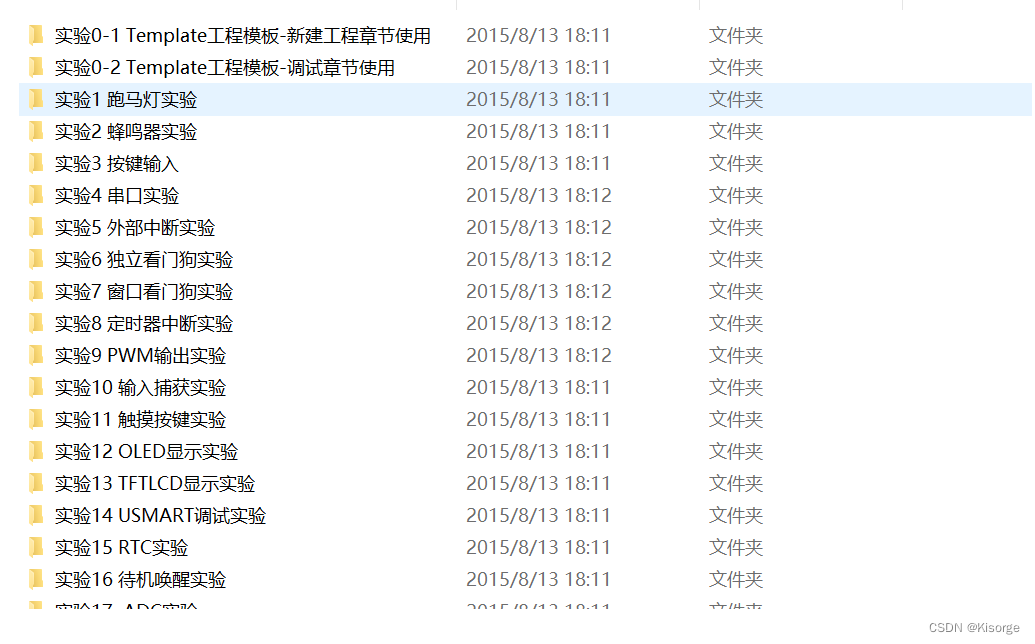

3.软件准备：正点原子触摸屏例程

4.移植LVGL

这部分有很多大佬已经写的很成熟了，我就不赘述了

---

二、GUI_GUIDER

1.下载GUI_GUIDER

安装包在这里硬件资源

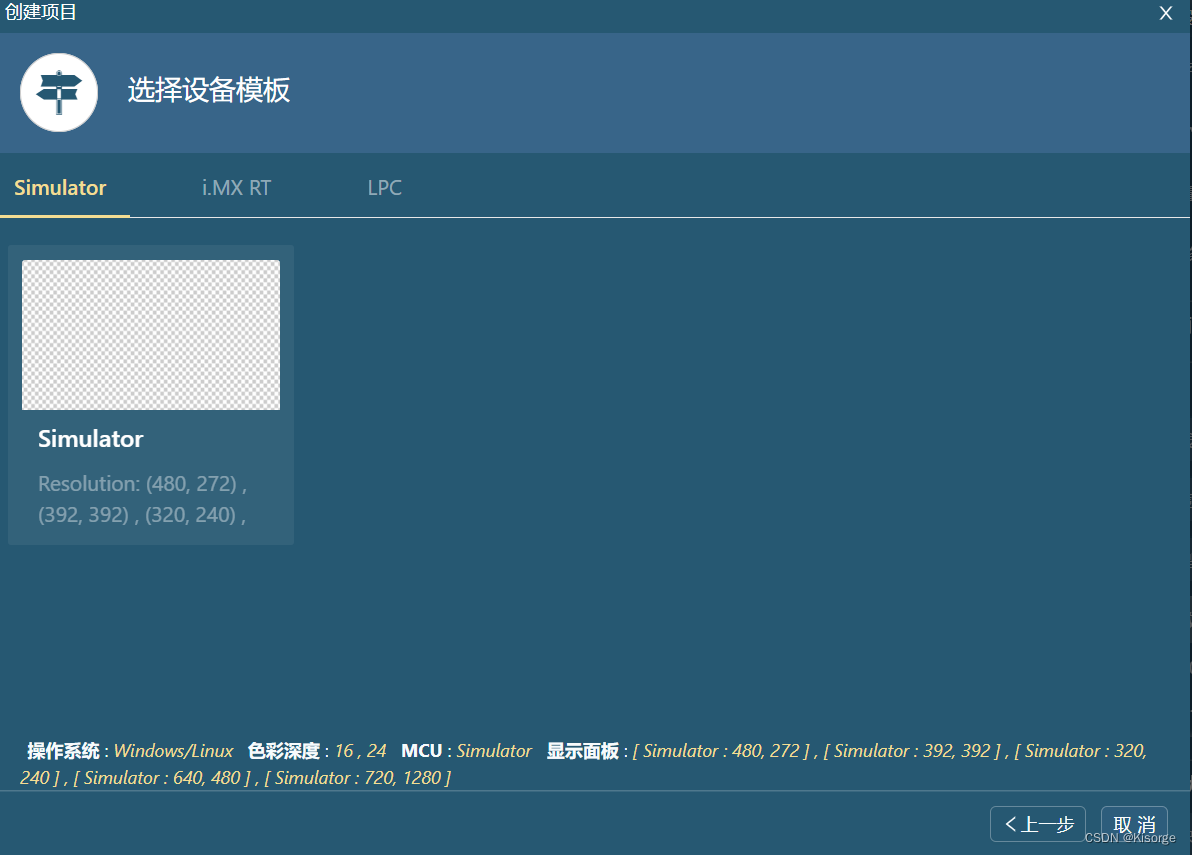

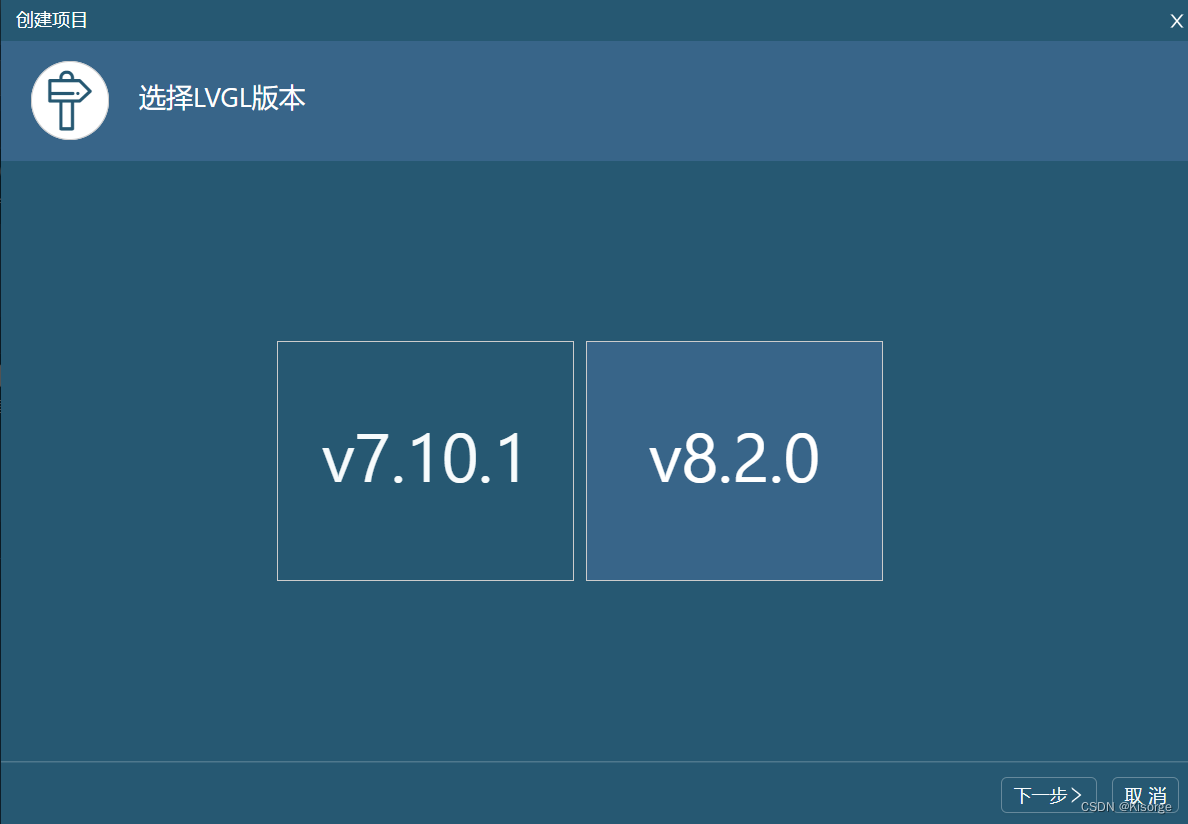

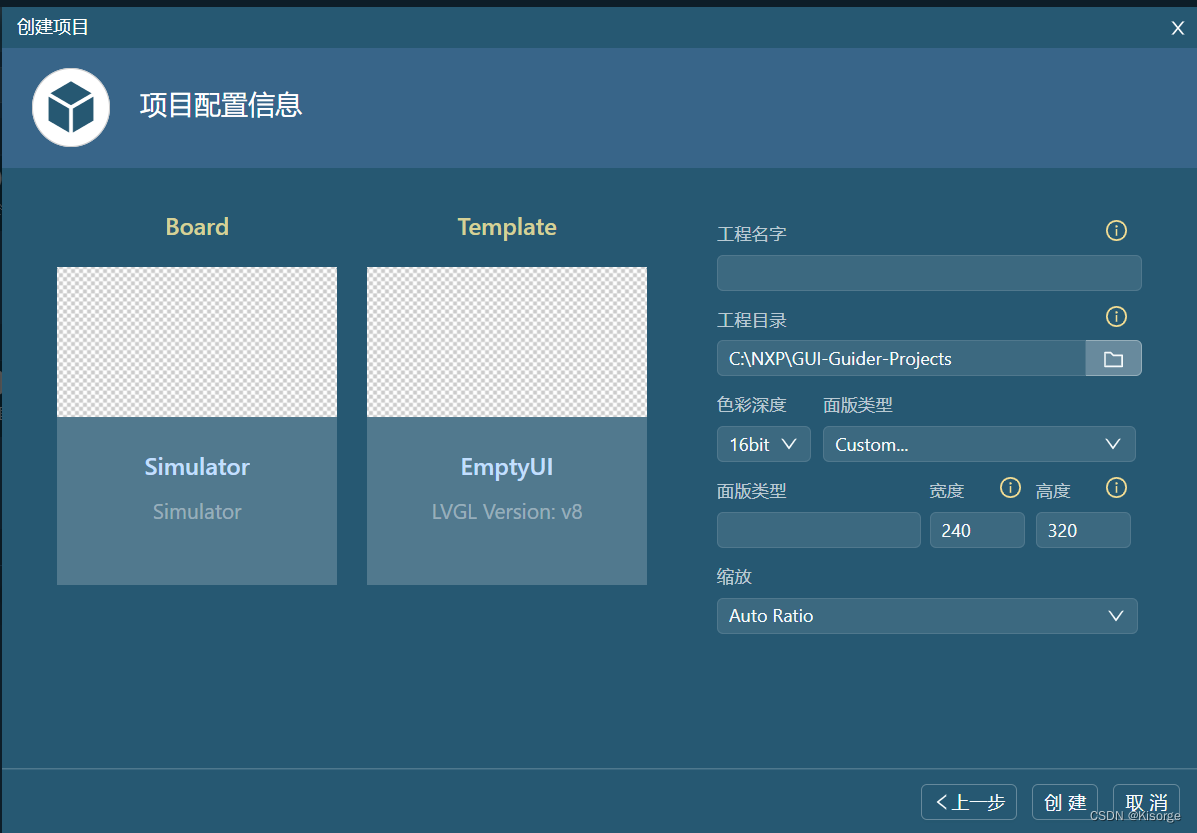

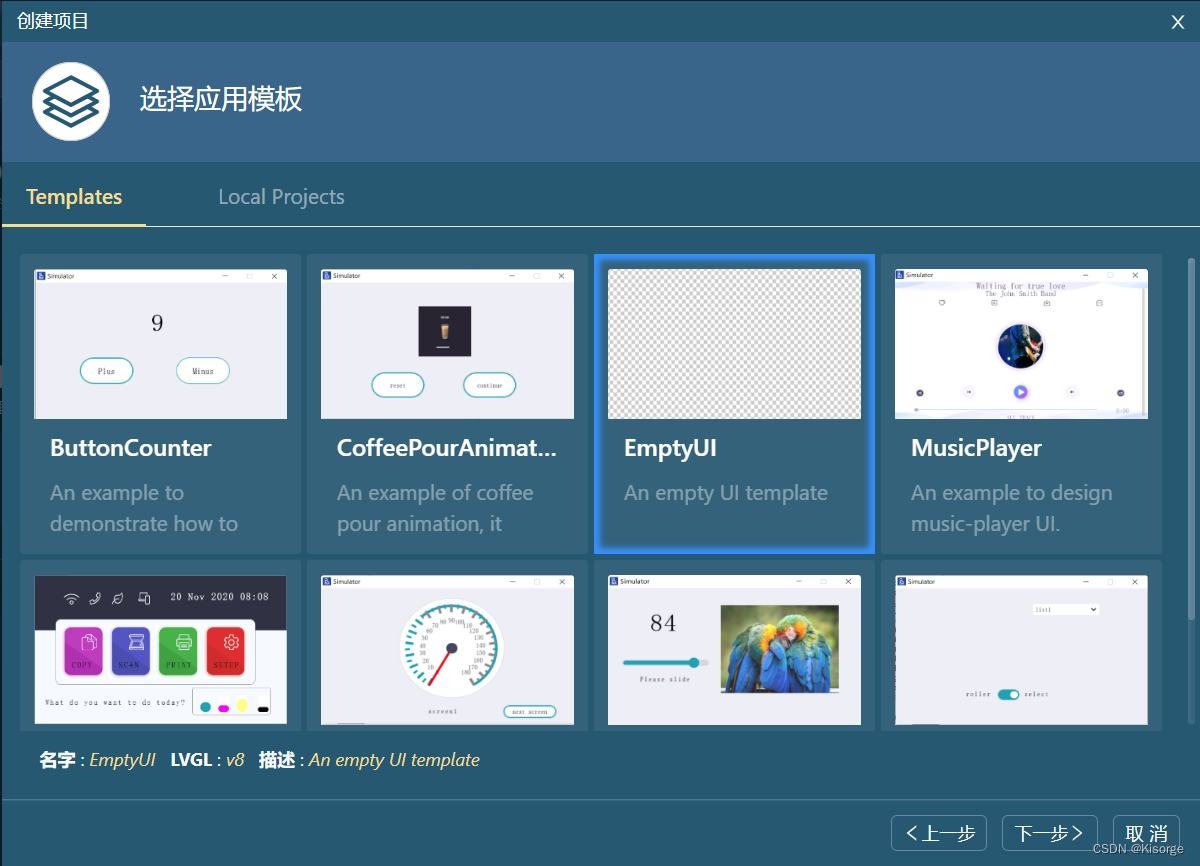

2.创建文件（注意分辨率是240*320）

右上角可将英文调成中文。

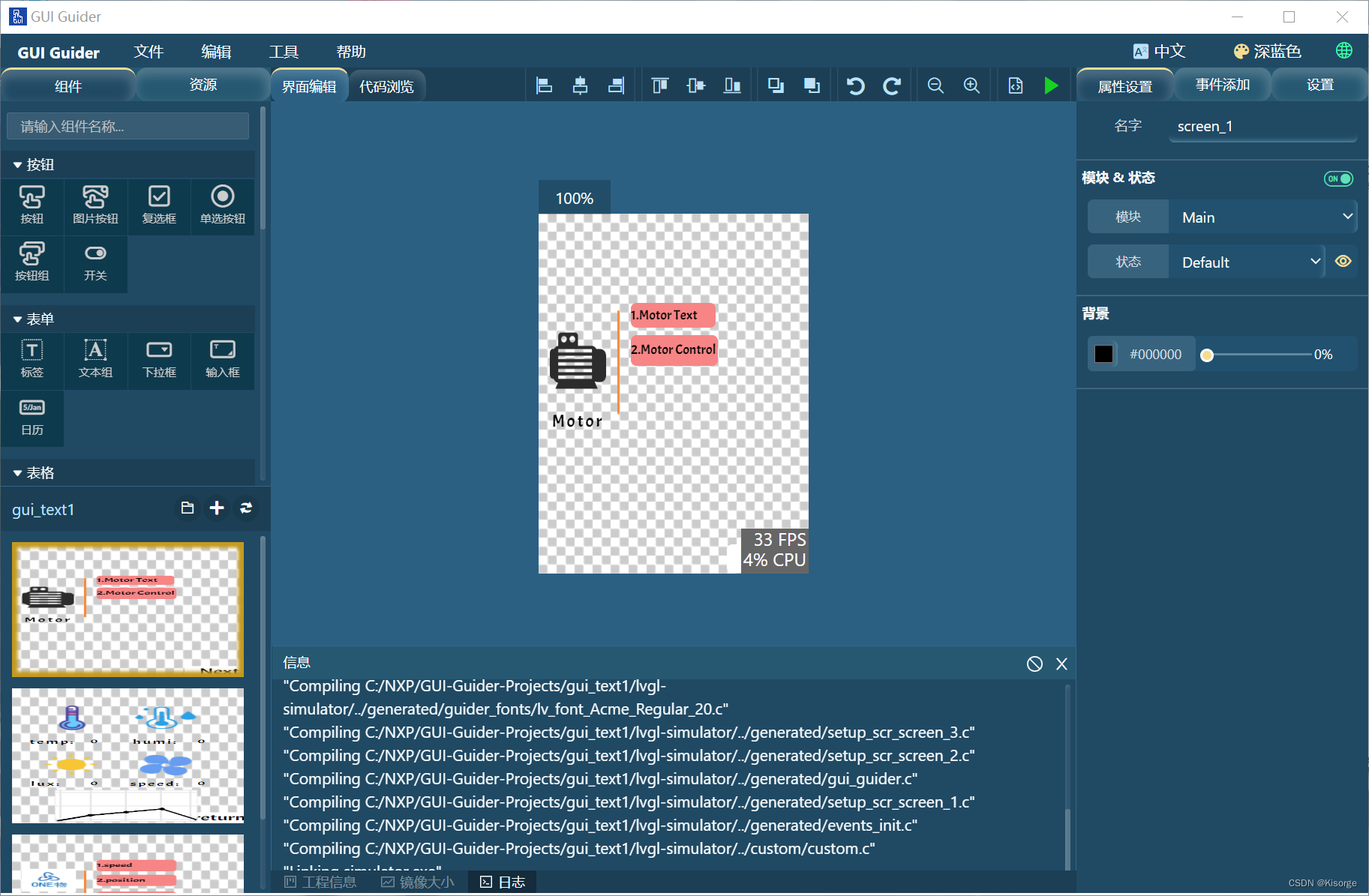

右上角编译后，文件一般在C盘，对应着信息栏去找到编译后的文件。

三、GUI_GUIDER移植文件到keil5

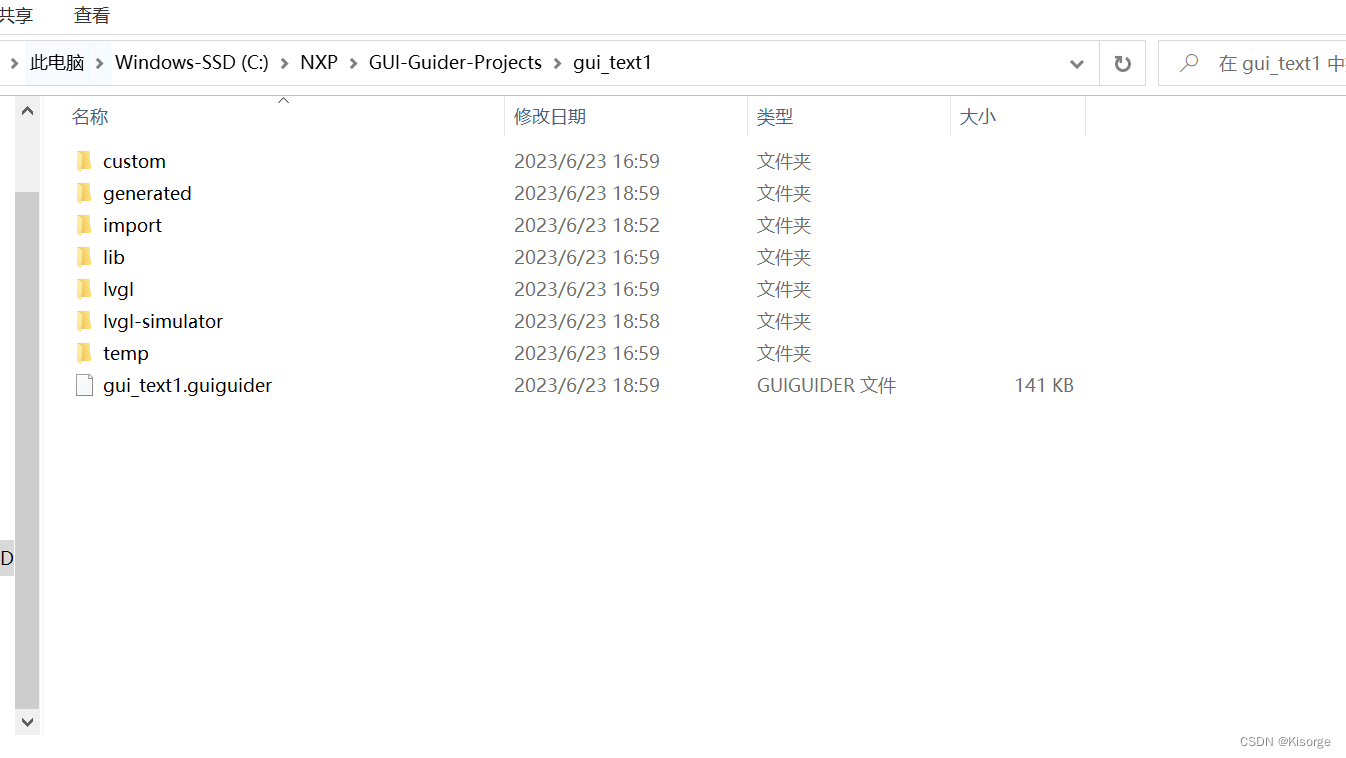

1.找出GUI_GUIDER编译后的文件

2.复制所需文件到keil5

就这俩，其他不用碰。

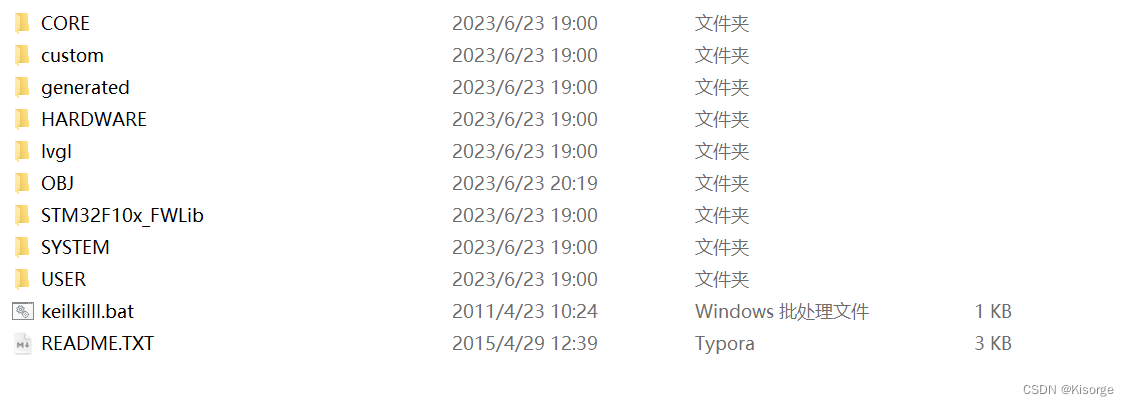

复制粘贴到keil5的STM32文件

3.keil添加.c和.h文件

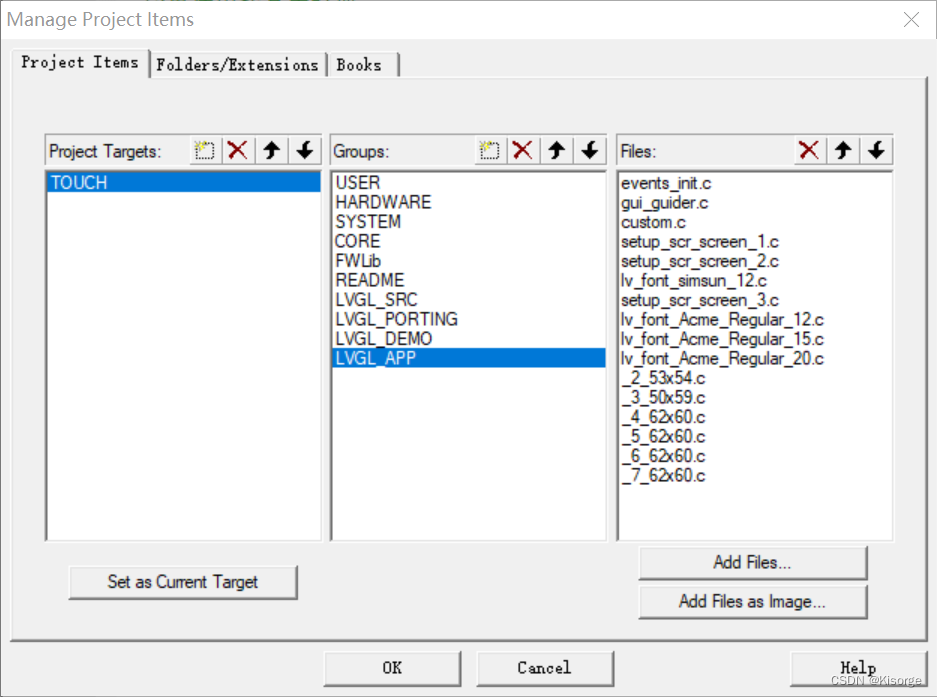

.c文件

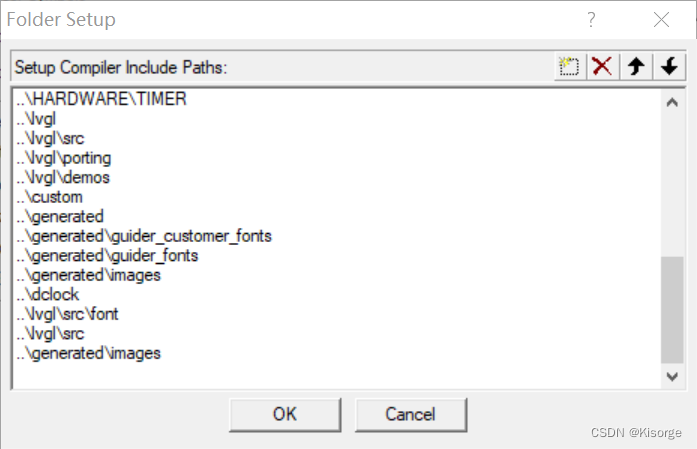

大家因为UI不一样，所以.c和.h文件多少不一样，但是添加的位置一样，将刚刚的两个文件所有的.c文件添加到同一个文件，我创建的是LVGL_APP.。.h文件。同样，将所有两个文件中的.h文件添加路径，以供调用。

4.keil5代码增添

下面头文件 插入到main函数。

#include "events_init.h"
#include "gui_guider.h"

下面代码 插入到int main()函数之前。

lv_ui guider_ui;

下面代码 插入到int main()函数之中，while(1)循环之前。

setup_ui(&guider_ui);
events_init(&guider_ui);

至此，所有步骤完成，编译代码，烧录到单片机即可。

总结

GUI_GUIDER安装包在这里点击这里
LVGL开源网址点击这里
STM32F103ZET6源代码（HEX文件！兼容正点原子开发板）点击这里

本文仅仅简单介绍了STM32F103ZET6——LVGL_GUI_GUIDER移植过程，评论区欢迎讨论。
