一、物联网（loT) 的技术架构
loT（Internet of things）的技术架构一般有：两方通信架构，三方通信架构，四方通信架构。

• 两方通信架构：APP与智能设备是直接进行双向通信，这种两方通信的架构需要App和智能设备之间实现自定义的通信协议，智能设备的数据直接上报到APP，APP对设备的控制指令也直接发送到智能设备中。目前的通信协议APICloud 支持基于蓝牙和WIFI下的Socket两种方式。
  设备组成：手机软件 – 智能硬件设备
• 三方通信架构：三方通信架构需要在智能设备和服务器之间实现自定义的通信协议，智能设备与服务器之间通过Socket建立稳定的连接通道，通过远程的连接实现数据上报和指令控制。
  设备组成：手机软件 – 智能硬件设备 – 业务服务器
• 四方通信架构：‘APP+智能通信平台+ 业务服务器端’这种四方通信的架构不需要实现智能设备和数据通信平台之间的协议，以及客户与智能设备之间的协议，提供loT解决方案SDK的平台已经帮助开发者将协议封装完成。
  设备组成：手机软件 – 智能硬件设备 – 智能通信平台 – 业务服务器。
  现在大多数的loT App的公司都是用这种两方通信架构的。三方通信架构和四方通信架构性能比两方通信强，通信传播速度快，loT App 必将往三方通信和四方通信的架构发展，loT App 公司要进行通信技术改革，但大多数的LoT APP公司只有它们的APP和硬件团队，没有服务器开发工程师，因此找到这方面专业开发团队来对通信方式进行维护和升级

浅谈lot网络结构
IoT – (一) 物联网平台架构设计分析

二、物联网设备如何接入网络

1.设备接入方式

• 直接接入：物联网终端设备本身具备联网能力直接接入网络，比如 在设备端加入NB-IOT通信模组，2G通信模组。
• 网关接入：物联网终端设备本身不具备入网能力，需要在本地组网后，需要统一通过网关再接入到网络。 比如终端设备通过zigbee无线组网，然后各设备数据通过Zigbee网关统一接入到网络里面。常用到本地无线组网技术有Zigbee，Lora,BLE MESH, sub-1GHZ等。

网络存在方式

• 移动网络(主要户外设备用)
  移动网络2G/3G/4G/5G/NB-IOT等
• 宽带(主要户内设备用)
  WIFI，Ethernet等

物联网的通讯协议
主要有如下协议：MQTT，COAP等，他们有个共同点都是基于消息模型来实现的。设备与设备之间，设备与云端之间通过交换消息来实现通信，消息里面携带了通信数据。
一、REST/HTTP(松耦合服务调用)

REST即表述性状态传递，是基于HTTP协议开发的一种通信风格。

适用范围：REST/HTTP主要为了简化互联网中的系统架构，快速实现客户端和服务器之间交互的松耦合，降低了客户端和服务器之间的交互延迟。因此适合在物联网的应用层面，通过REST开放物联网中资源，实现服务被其他应用所调用。

特点：

1. REST 指的是一组架构约束条件和原则。满足这些约束条件和原则的应用程序或设计就是RESTful。

2.客户端和服务器之间的交互在请求之间是无状态的。

3. 在服务器端，应用程序状态和功能可以分为各种资源，它向客户端公开，每个资源都使用 URI 得到一个唯一的地址。所有资源都共享统一的界面，以便在客户端和服务器之间传输状态。

4.使用的是标准的 HTTP 方法，比如：GET、PUT、POST 和 DELETE。

二、CoAP协议

CoAP (Constrained Application Protocol)，受限应用协议，应用于无线传感网中协议。

适用范围：CoAP是简化了HTTP协议的RESTful API，CoAP是6LowPAN协议栈中的应用层协议，它适用于在资源受限的通信的IP网络。

三、MQTT协议(低带宽)

MQTT (Message Queuing Telemetry Transport )，消息队列遥测传输，由IBM开发的即时通讯协议，相比来说比较适合物联网场景的通讯协议。MQTT协议采用发布/订阅模式，所有的物联网终端都通过TCP连接到云端，云端通过主题的方式管理各个设备关注的通讯内容，负责将设备与设备之间消息的转发。

适用范围：在低带宽、不可靠的网络下提供基于云平台的远程设备的数据传输和监控。

四、DDS协议(高可靠性、实时)

DDS(Data Distribution Service for Real-Time Systems)，面向实时系统的数据分布服务。

适用范围：分布式高可靠性、实时传输设备数据通信。目前DDS已经广泛应用于国防、民航、工业控制等领域。

五、AMQP协议(互操作性)

AMQP(Advanced Message Queuing Protocol)，先进消息队列协议，用于业务系统例如PLM，ERP，MES等进行数据交换。

适用范围：最早应用于金融系统之间的交易消息传递，在物联网应用中，主要适用于移动手持设备与后台数据中心的通信和分析。

六、XMPP协议(即时通信)

XMPP(Extensible Messaging and Presence Protocol)可扩展通讯和表示协议，一个开源形式组织产生的网络即时通信协议。

适用范围：即时通信的应用程序，还能用在网络管理、游戏、远端系统监控等。

七、JMS

JMS (Java Message Service)，即消息服务，这是JAVA平台中著名的消息队列协议。

Java消息服务应用程序接口，是一个Java平台中关于面向消息中间件(MOM)的API，用于在两个应用程序之间，或分布式系统中发送消息，进行异步通信。Java消息服务是一个与具体平台无关的API，绝大多数MOM提供商都对JMS提供支持。

物联网协议对比

协议对Iot而言尤其重要，可你知道Iot都有哪些协议？收好本文干货

协议应用的侧重方向

以智能家居为例，智能家居中智能灯光控制，可以使用XMPP协议控制灯的开关；智能家居的电力供给，发电厂的发动机组的监控可以使用DDS协议；当电力输送到千家万户时，电力线的巡查和维护，可以使用MQTT协议；家里的所有电器的电量消耗，可以使用AMQP协议，传输到云端或家庭网关中进行分析；最后用户想把自家的能耗查询服务公布到互联网上，那么可以使用REST/HTTP来开放API服务。

物联网终端设备软件系统架构
常见系统框架的总结下来主要存在如下2种：

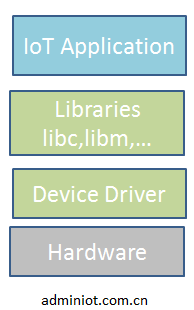

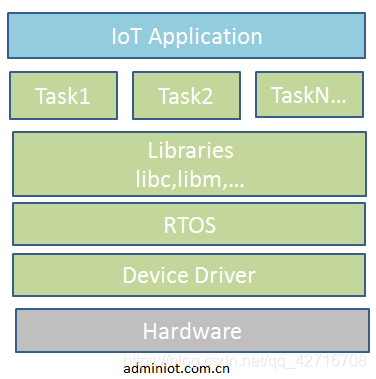

带RTOS的（处理复杂的业务场景，场景里面通过需要多个事务并行协同完成工作）和不带RTOS的（通常处理的业务场景较单一）
