【OpenCV 4开发详解】点集拟合

本文首发于 “小白学视觉”微信公众号，欢迎关注公众号 本文作者为小白，版权归 人民邮电出版社发行所有，禁止转载，侵权必究！

---

经过几个月的努力，小白终于完成了市面上第一本OpenCV 4入门书籍《OpenCV 4开发详解》。为了更让小伙伴更早的了解最新版的OpenCV 4，小白与出版社沟通，提前在公众号上连载部分内容，请持续关注小白。

有时我们关注的区域是一些面积较小数目较多的连通域或者像素点，并且这些区域相对的集中在一起。此时如果寻找轮廓并对每个轮廓进行外接多边形逼近，结果会有较多的多边形。为了避免这个情况，我们可以将这些连通域或者像素点看成一个大的区域，此时我们可以寻找包围将这些区域的规则图形，例如三角形、圆形等，三角形包围2D点集的示意图如图7-27所示。本节将重点介绍如何寻找包围2D点集的规则图形，包括三角形和圆形。OpenCV 4提供了用于寻找包围2D点集的规则图形的函数，接下来将介绍这些函数的函数原型以及使用方法。

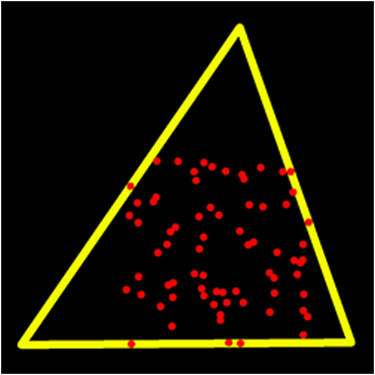

图7-27 点集三角形拟合示意图

OpenCV 4提供了minEnclosingTriangle()函数用于寻找2D点集的最小包围三角形，函数的函数原型在代码清单7-34中给出。

代码清单7-34 minEnclosingTriangle()函数原型
1.	double cv::minEnclosingTriangle(InputArray  points,
2.	                                      OutputArray  triangle
3.	                                      )

• points：待寻找包围三角形的2D点集。
• triangle：拟合出的三角形三个顶点坐标。

该函数能够找到包含给定2D点集的最小区域的三角形，函数返回值为double类型的三角形面积。函数只有两个参数，第一个参数是待寻找包围三角形的2D点集，2D点可以存放在vector<>或者Mat类型的变量中，数据类型为CV_32S或CV_32F；第二个参数是包含所有2D点的面积最小的三角形的三个顶点坐标，输出的数据类型为CV_32F，存放在vector类型的变量中。该函数的使用方式在代码清单7-36的示例程序中给出。

OpenCV 4还提供了minEnclosingCircle()函数用于寻找2D点集的最小包围圆形，该函数的函数原型在代码清单7-35中给出。

代码清单7-35 minEnclosingCircle()函数原型
1.	void cv::minEnclosingCircle(InputArray  points,
2.	                                  Point2f &  center,
3.	                                  float &  radius
4.	                                  )

• points：待寻找包围圆形的2D点集。
• center：圆形的圆心。
• radius：圆形的半径。

该函数使用迭代算法寻找2D点集的最小包围圆形。函数的第一个参数是待寻找包围圆形的2D点集，2D点可以存放在vector<>或者Mat类型的变量中。函数第二个参数和第三个参数分别是2D点集最小包围圆的圆心和半径，圆心的数据类型为Point2f,半径的数据类型为float。该函数的使用方式在代码清单7-36的示例程序中给出。

在代码清单7-36的程序中随机生成100以内的点，并随机分布在图像中的指定区域内，之后通过minEnclosingTriangle()函数和minEnclosingCircle()函数寻找包围这些点的三角形和圆形。为了能够反复的查看结果，程序设置了while循环，直到按下“q”、“Q”或者“ESC”按键时程序跳出循环。程序的运行结果如图7-28所示，由于程序中像素点是随机生成的，因此每次运行结果会有不同。

代码清单7-36 myTriangleAndCircle.cpp点集外包轮廓
1.	#include <opencv2\opencv.hpp>
2.	#include <iostream>
3.	#include <vector>
4.
5.	using namespace cv;
6.	using namespace std;
7.
8.	int</
