一、泛化关系（is a）
也就是继承关系。如在系统设计中描述为：Cat is a Animal。

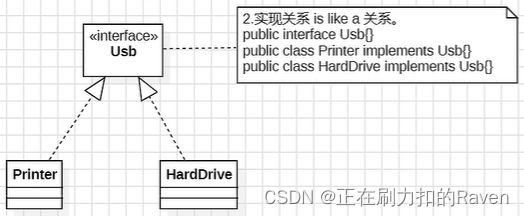

二、实现关系（is like a）
也就是一个类实现一个接口。 如：像神一样的男人（Man is like a God）------> Class Man implements Interface God

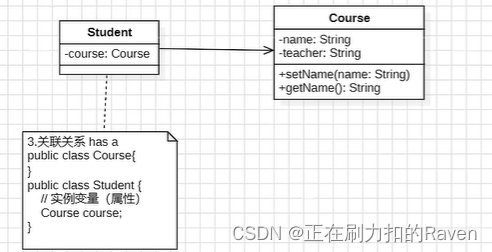

三、关联关系（has a）
A中有B，A has a B；即在A类中，存在B类型对象作为A类中的实例变量（如下图代码示例）
四、聚合关系
聚合关系是一种特殊的“关联关系”，指的是一个类包含或者拥有另一个类的实例，而这个实例是可以独立存在的。聚合关系是一种弱关联关系，表示整体与部分之间的关系。例如：一个教室有多个学生。
- 空心菱形指向整体

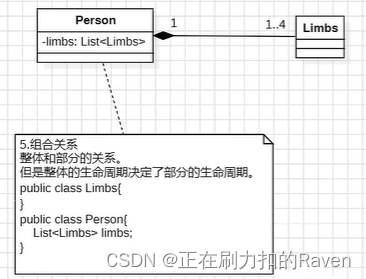

五、组合关系（Composition）
组合关系也是一种特殊的“关联关系/聚合关系”，表示整体与部分之间的关系更加强烈。组合关系指的是一个类包含或拥有另一个类的实例，而这个实例只能同时存在于一个整体对象中。如果整体对象被销毁，那么部分对象也会被销毁。例如：一个人对应四个肢体。
- 实心菱形指向整体
六、依赖关系（Dependency）
依赖关系是一种临时性的关系，当一个类使用另一个类的功能时，就会产生依赖关系。如果一个类的改变会影响到另一个类的功能，那么这两个类之间就存在依赖关系。依赖关系是一种较弱的关系，可以存在多个依赖于同一个类的对象。例如：A类中使用了B类，但是B类作为A类的方法参数或者局部变量等。
- 虚线的箭头指向被依赖类
