AD19画原理图和PCB注意事项和步骤(主要为PCB和总结注意事项)

已于 2022-04-25 21:28:19 修改
阅读量8.8k 收藏 71
点赞数 2
分类专栏： ad 文章标签： ad
于 2021-04-15 21:21:49 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42754570/article/details/115734804
版权
本文由通信工程专业的刘懿宵撰写，分享了使用Altium Designer（AD19）进行原理图和PCB设计的经验。重点介绍了PCB设计的步骤，包括不同层的使用、设置规则、小技巧，如批量标注、开窗、铺铜方法等，并提到了从原理图到PCB的转换及问题排查。
摘要由CSDN通过智能技术生成

目录

作者介绍

刘懿宵，男，西安工程大学电子信息学院，2017级本科生。
专业：通信工程
电子邮件：yixiao_liu1999@163.com

ALL ABOVE

毕业设计绘制电路板的记录

原理图

原理图绘制注意事项

  1. 有四个点的要朝外 在这里插入图片描述

  2. 原件但连线必要网络标签

  3. 通过编译检验是否有错

  4. 每一个元件添加了封装才可导出PCB

  5. PDF导出File→Smart PDF

封装库

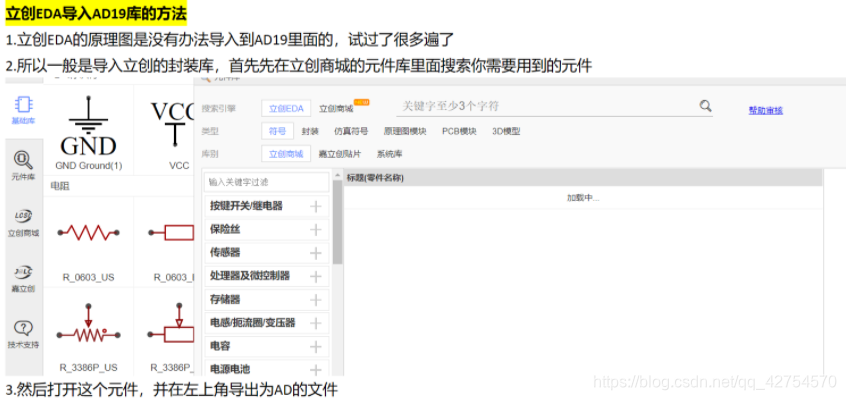

立创EDA导入AD库的方法

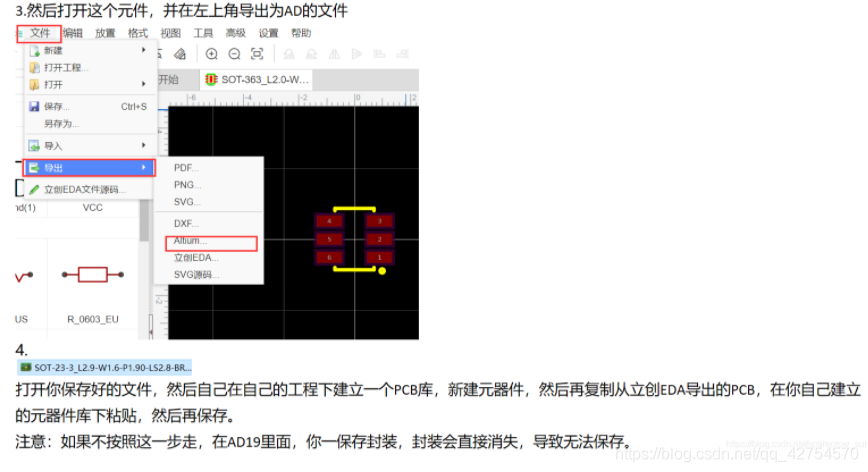

在这里插入图片描述
在这里插入图片描述

PCB图

PCB的不同层

toplayer——顶层布线层 @元器件引脚连线
bottomlayer——底层布线层@元器件引脚连线

mechanical——机械层@PCB板外形结构
keepoutlayer——禁止布线层@定义电气特性铜的边界

topoverlay——顶层丝印层@元件编号
bottomoverlay——底层丝印层@元件编号

toppaste——顶层焊盘层@焊盘
bottompaste——顶层焊盘层@焊盘

topsolder——顶层阻焊层@不上绿油
bottomsolder——底层阻焊层@不上绿油

PCB板绘制步骤

  1. 添加原理图元件到PCBDesign→Update PCB Document（删除红色底板，否则无法拖动元件）

  2. 利用线径画PCB板框，设置为弧线
