SI4732+ESP32S3 Zero+TFT_LCD制作全频段收音机的实验（三）

SI4732+ESP32S3 Zero+TFT_LCD制作全频段收音机的实验（三）
一、音频放大电路
上个帖子讲了SI4732+ESP32S3 Zero+TFT_LCD收音机核心部分的调试，截至上个帖子，实际上已经实现显示、调谐、波段转换等功能，连接耳机应该可以听到声音了，但SI4732音频输出功率很小，只能推动耳机发声，所以需要音频放大。
可用于音频放大的IC很多，但选择有几个原则。第一电源电压，这个板子上只有5V、3.3V两种电压，所以要选择可以这两种电压下工作的IC。第二尽可能大的输出功率。第三外围原件尽量少，减少焊接工作量。在这种情况下我们选择了LM4871S。
LM4871S工作电压片在2.0-5.5V，5V，4Ω负债，BTL下输出功率2W，够用了。标准应用电路如下图：

管脚1为静音控制，当接低电平时静音，这个引脚有用途，引出来下一步使用。
考虑到FM波段有立体声输出，采用两块LM4871S，做成两个独立的BTL放大电路。
二、锂电管理电路
锂电管理电路使用了一块TP4056常见的锂电池管理芯片，配合AO3401组成了一个简单的锂电池管理电路，可充电，可放电，工作原理网上很多，就不赘述了，只是SW1开关位置安装的不好，安装在VCC_OUT处可能会更好，在关机情况下不影响充电，只是板子做好了，不想改了。

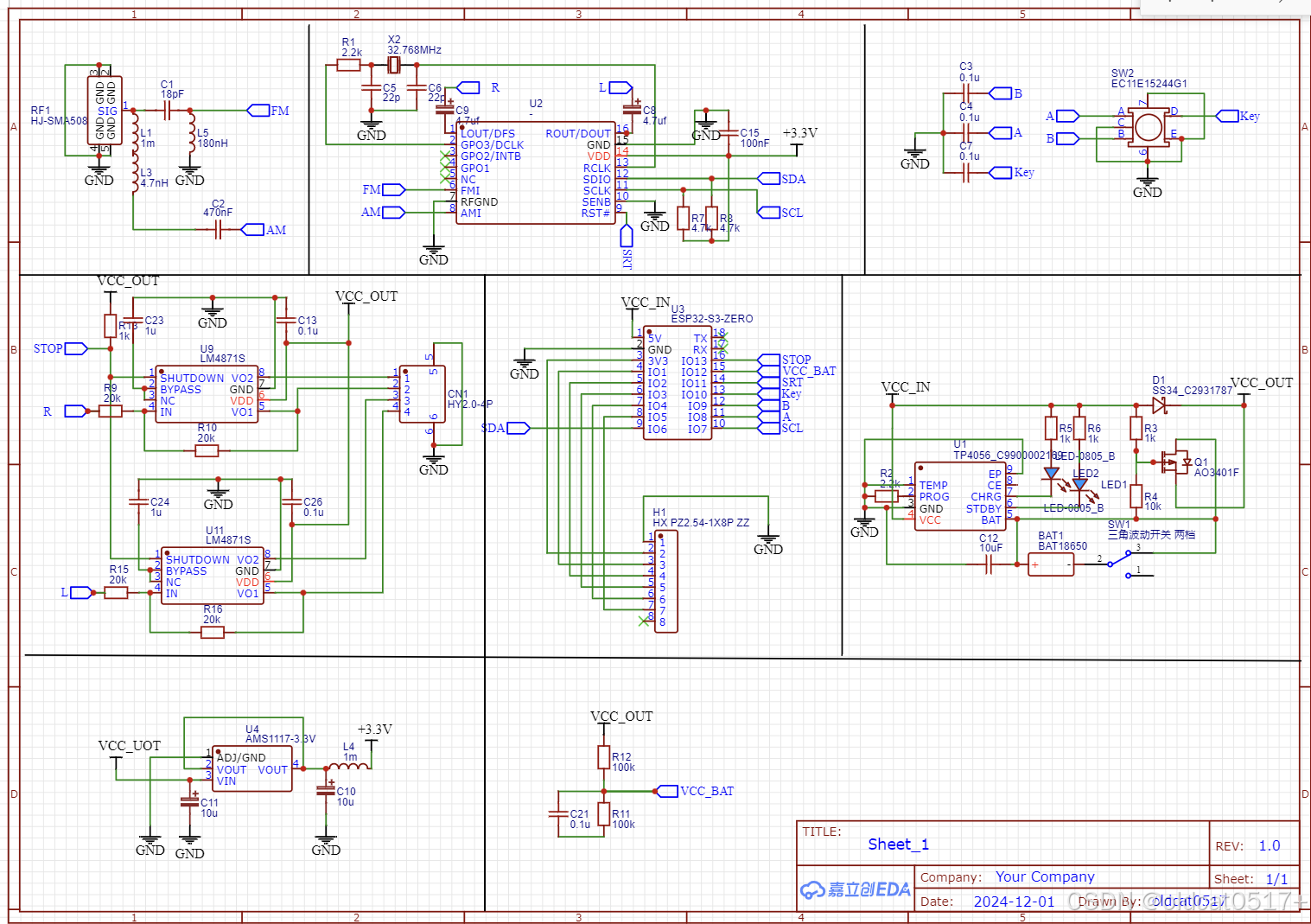

三、各部分电路集成

四、PCB生成。使用嘉立创将上面的原理图生成PCB版图，发给嘉立创制作，大概40多元，5块，平均每块不到10元钱，不够一包烟的钱。这个板子实际上可以做的很小，只是需要费点功夫排布原件，原件密度大焊接也比较费工夫，这个只是为了实验，就不必这么苛刻了。

下来就是焊接板子、调试了，今天事情多不想写了，过几天再写。
