ADC 和DAC——————数电知识

最新推荐文章于 2024-05-07 21:17:41 发布
最新推荐文章于 2024-05-07 21:17:41 发布
阅读量1w 收藏 27
点赞数 6
分类专栏： 51单片机

在这里插入图片描述

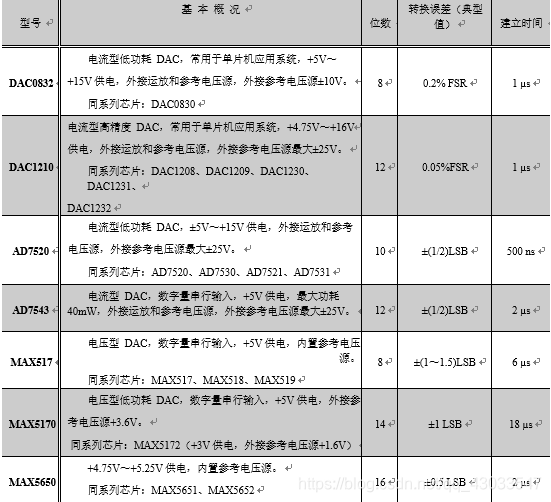

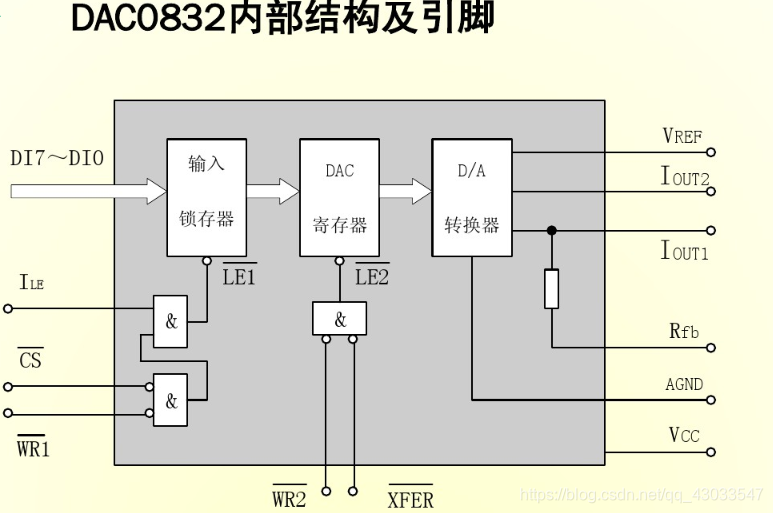

常见DAC芯片的基本概况和性能指标

在这里插入图片描述

在这里插入图片描述
图片来源 51清翔教学，只用于学习，转载必究

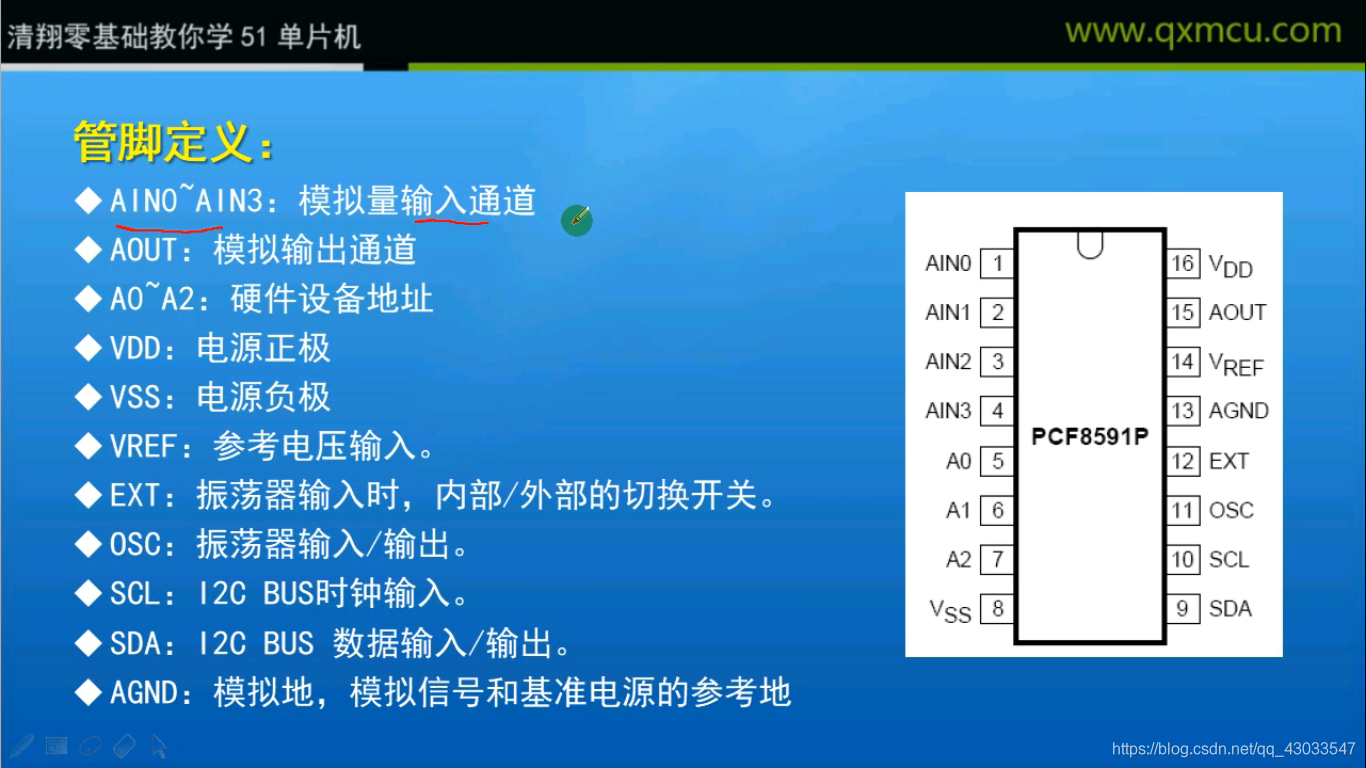

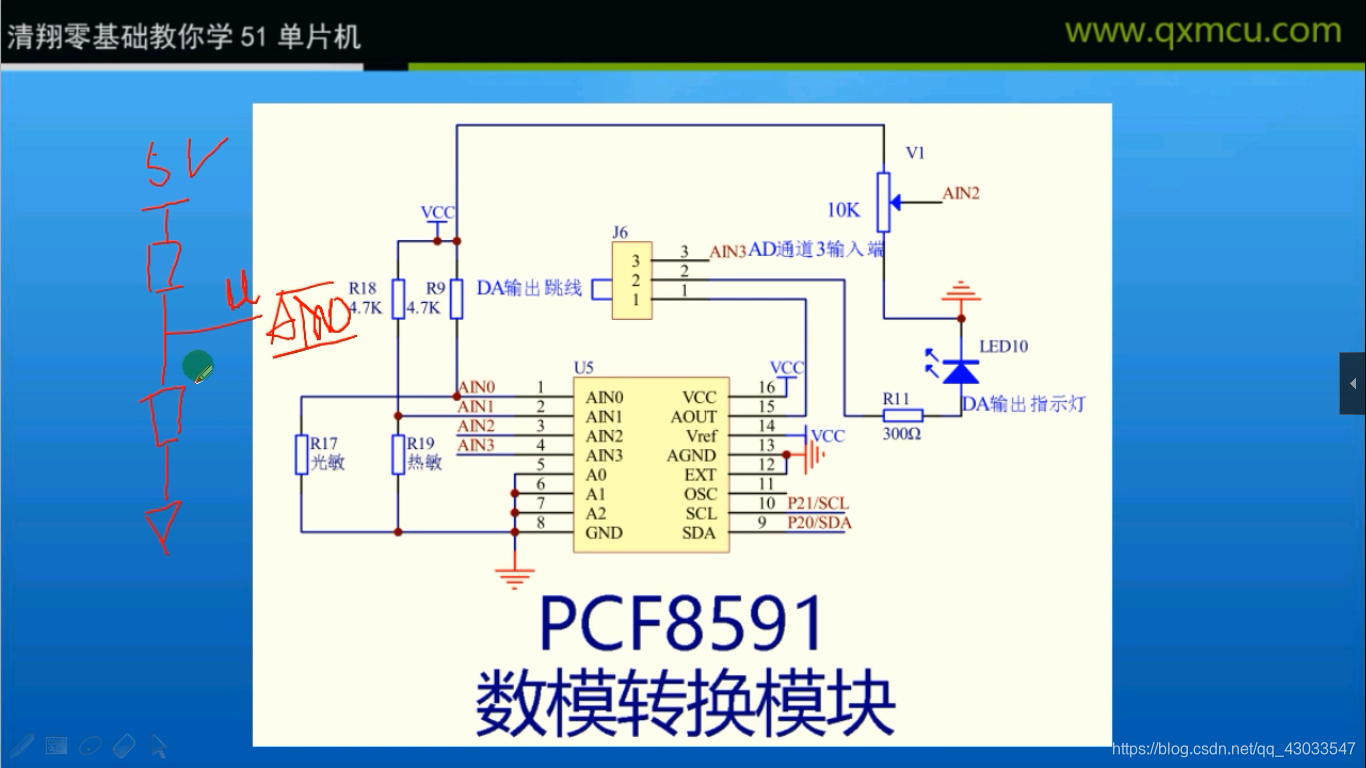

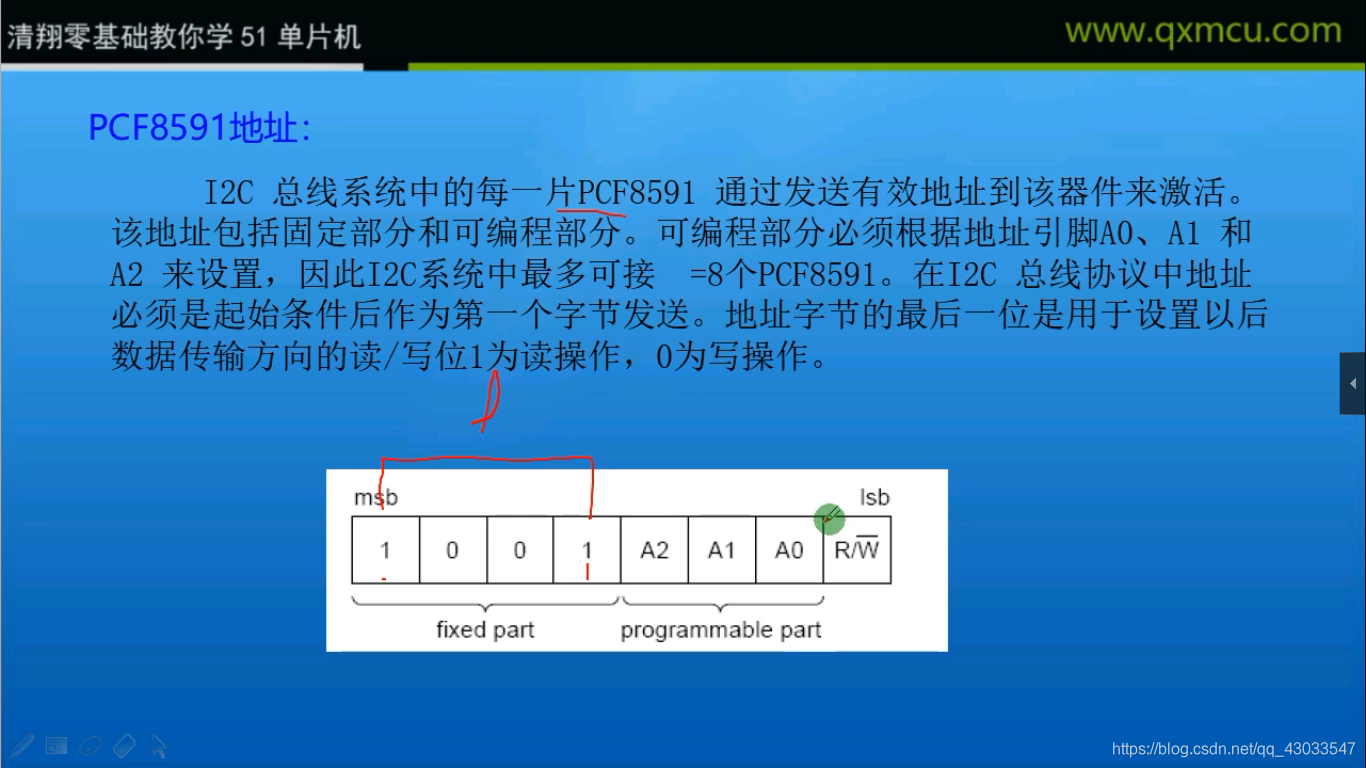

PCF8591

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
0xxx0xxx
第一位 x DA 为1使能

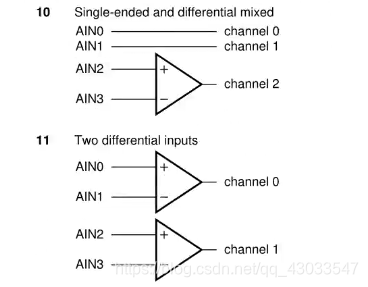

第二三位 通道模式选择 00 4路单端输入
01 差分 输入
第五位 自动增量
第六七位 00选择通道0 01 选择通道1 10选择通道2
在这里插入图片描述
在这里插入图片描述
