蓝牙----蓝牙协议栈GATT层

---

1.GATT层介绍

通用属性配置文件（GATT），用来进行两个连接设备的数据通信，其中数据以特征值的方式传输与存储。

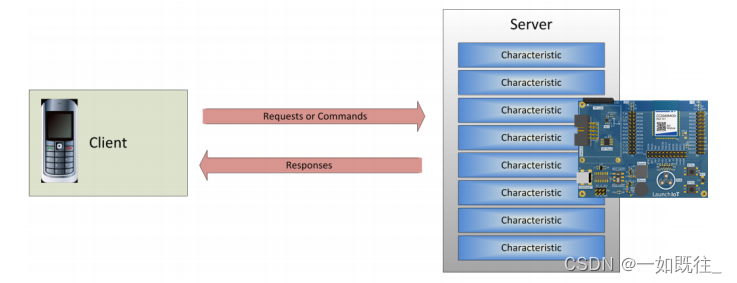

GATT 层区分为 Server 和 Client 。客户端读取和写入存储在服务端的特征值
Server：(从机)该设备包含由 GATT 客户端读取或写入的 characteristic。
Client：(主机)从 GATT 服务器读取或写入数据的蓝牙设备。

---

2.GATT层的构成概念

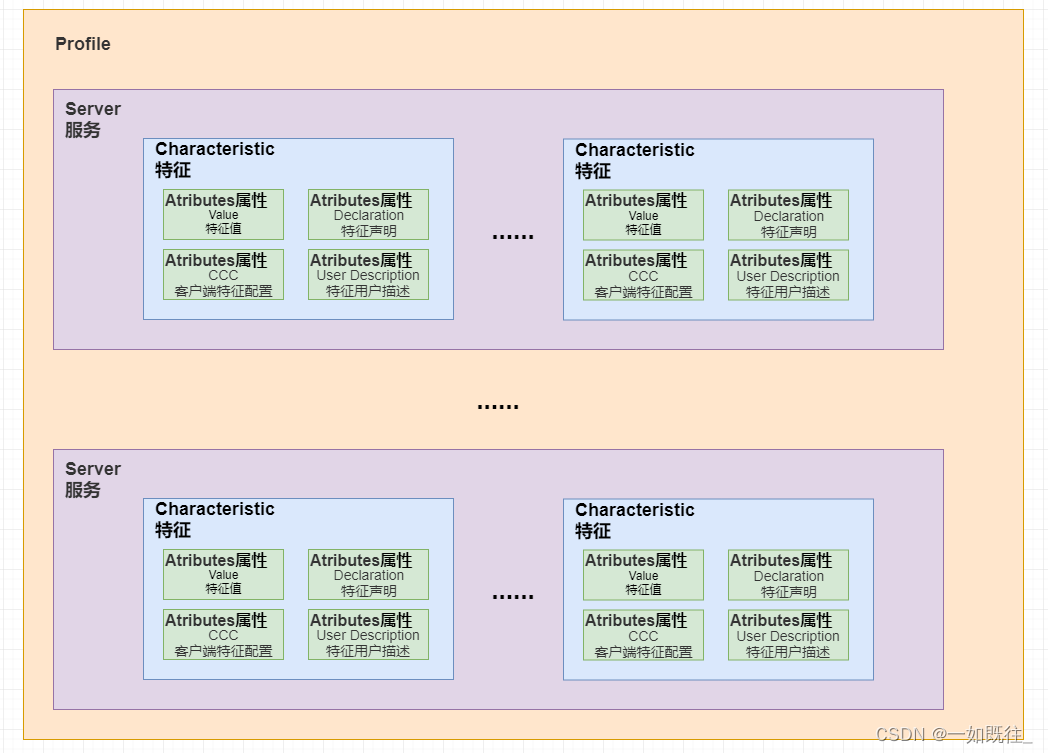

GATT层由Profile 、Service（服务） 、Characteristics（特征） 、Attributes（属性）构成，其关系为：

一个Profile包含多个Service 或 许多Profile实现一个Service ；
一个Service包含多个Characteristics ；
一个Characteristics包含多个Attributes；

3.特征的组成

典型特征由以下属性组成。

• Characteristic Value 特征值：特征的数据值
• Characteristic Declaration 特征声明：存储特征值的属性（Handle,UUID），位置和特征值类型的描述
• Client Characteristic Configuration 客户端特征配置： GATT服务器特征通知notify还是指示indicate
• Characteristic User Description 特征用户描述：描述特征的 ASCII 可读字符串 .
  每个属性（Attribute）包含 Handle（句柄）、Type（UUID）、Permissions（权限）三个属性
  Handle：属性的标识
  Type（UUID）：用以区分属性类型
  Permissions（权限）：
  　　　　0x02：允许读取特征值
  　　　　 0x04：允许写入特征值（无响应）
  　　　　 0x08：允许写入特征值（带响应）
  　　　　 0x10：允许通知特征值（无确认）
  　　　　 0x20：允许通知特征值（带确认）
  　　　　 0x0A：允许特征读取（0x02）和写入（0x08）。

4.特征分析

以CC2640R2_LAUNCHXL\ble5stack\simple_peripheral 项目为例

4.1所有服务属性表

一共四个服务

  // Initialize GATT attributes
  //服务添加到GATT服务器
  GGS_AddService(GATT_ALL_SERVICES);           // GAP GATT Service              GAP服务
  GATTServApp_AddService(GATT_ALL_SERVICES);   // GATT Service                  GATT服务，提供在设备上注册GATT服务
  DevInfo_AddService();                        // Device Information Service   设备信息服务
  SimpleProfile_AddService(GATT_ALL_SERVICES); // Simple GATT Profile          Simple GATT服务

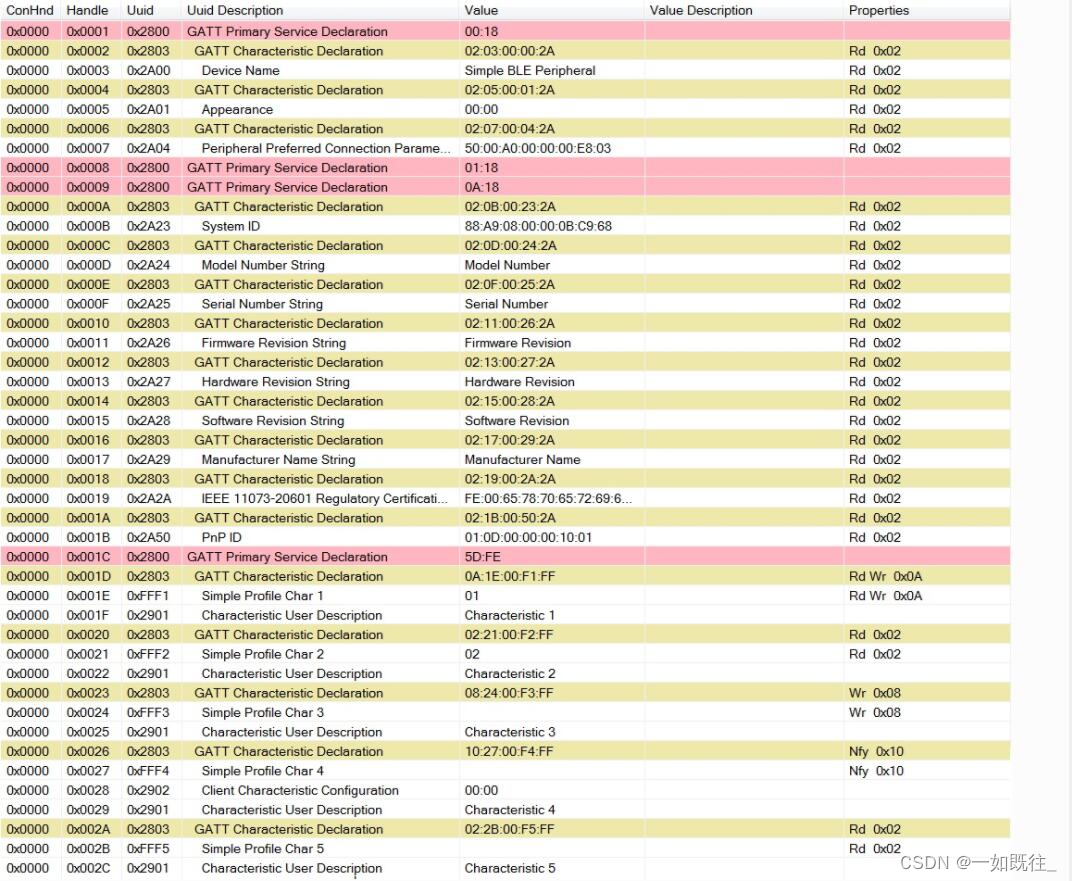

所有服务的属性表

Type（UUID）：
　　　　0x2800代表是服务声明–蓝牙定义
　　　　0x2803代表是特征声明–蓝牙定义
　　　　0x2901代表是特征用户描述–蓝牙定义
　　　　0x2902代表是客户端特征配置–蓝牙定义

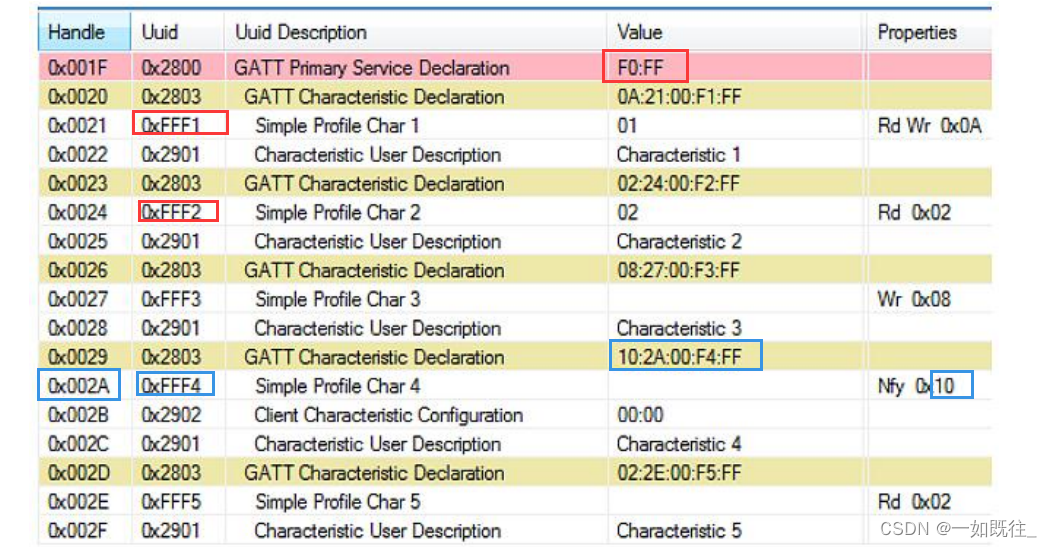

4.2Simple GATT特征分析

主从机进行消息传输时，就是依靠UUID找到对应的Handle

UUID为0x2800代表是服务声明的，其Value是自己定义的，可以用来发现指定的服务
定义的特征值UUID用以查找特定的特征值

// Simple Profile Service UUID
#define SIMPLEPROFILE_SERV_UUID               0xFFF0

// Key Pressed UUID
#define SIMPLEPROFILE_CHAR1_UUID            0xFFF1
#define SIMPLEPROFILE_CHAR2_UUID            0xFFF2
#define SIMPLEPROFILE_CHAR3_UUID            0xFFF3
#define SIMPLEPROFILE_CHAR4_UUID            0xFFF4
#define SIMPLEPROFILE_CHAR5_UUID            0xFFF5

UUID为0x2803的特征声明，其value值包含特征值的的Permissions、Handle、UUID。
因为Handle是由协议栈分配的连续的，所以获取其中一个的Handle就能知道其它的

 		req.startHandle = svcStartHdl;
        req.endHandle = svcEndHdl;
        req.type.len = ATT_BT_UUID_SIZE;
        req.type.uuid[0] = LO_UINT16(SIMPLEPROFILE_CHAR1_UUID);
        req.type.uuid[1] = HI_UINT16(SIMPLEPROFILE_CHAR1_UUID);
        //根据服务句柄范围和特征UUID，客户端发现服务器上的服务特征
        VOID GATT_DiscCharsByUUID(pMsg->connHandle, &req, selfEntity);

主机获取从机的Handle

      connList[connIndex].charHandle
        = BUILD_UINT16(pMsg->msg.readByTypeRsp.pDataList[3],
                       pMsg->msg.readByTypeRsp.pDataList[4]);

4.3Simple GATT特征

• SIMPLEPROFILE_CHAR1：可以从 GATT 客户端设备读取或写入的 1 字节值
• SIMPLEPROFILE_CHAR2：可以从 GATT 客户端设备读取但不能写入的 1 字节值
• SIMPLEPROFILE_CHAR3：可以从 GATT 客户端设备写入但不能读取的 1 字节值
• SIMPLEPROFILE_CHAR4：不能从 GATT 客户端设备直接读取或写入的 1 字节值（该值是通知属性）
• SIMPLEPROFILE_CHAR5：可从 GATT 客户端设备读取（但不写入）的 5 字节值

// Simple Profile Characteristic 1 Properties
static uint8 simpleProfileChar1Props = GATT_PROP_READ | GATT_PROP_WRITE;

// Characteristic 1 Value
static uint8 simpleProfileChar1 = 0;

// Simple Profile Characteristic 1 User Description
static uint8 simpleProfileChar1UserDesp[17] = "Characteristic 1";

// Simple Profile Characteristic 5 Properties
static uint8 simpleProfileChar5Props = GATT_PROP_READ;

// Characteristic 5 Value
static uint8 simpleProfileChar5[SIMPLEPROFILE_CHAR5_LEN] = { 0, 0, 0, 0, 0 };

// Simple Profile Characteristic 5 User Description
static uint8 simpleProfileChar5UserDesp[17] = "Characteristic 5";
