51单片机快速入门之 PWM 控制 灯的亮度

PWM:

                PWM（Pulse Width Modulation）是脉冲宽度调制的缩写，简称脉宽调制。它是一种模拟控制方式，通过改变脉冲序列的脉冲宽度来调节输出量和波形的一种调制方式。

图(来源于网络):

假设当 低电平时 灯 关闭 高电平 灯 打开

编写代码:

这段代码无限循环时 实际效果类似   呼吸灯

unsigned int T,TOFF;

T=500;

TOFF=0;

for(;TOFF<T;TOFF++)

{

灯关闭 LED=0;

delay(TOFF);//根据TOFF的值延时

灯打开 LED=1;

delay(T-TOFF);

}

这段程序将会执行500次

随着TOFF的增大,       灯 关闭   的时间将会越来越 长

而因为TOFF的增大 ,  灯  打开  的时间将会越来越 短

实际上实现了一个简单的脉冲宽度调制（PWM）信号，其占空比从100%逐渐减小到0%。

1. 占空比：在PWM中，占空比是指在一个周期内，高电平（或开状态）所占的时间比例。公式为：占空比 = （高电平时间 / 周期时间）* 100%。

2. 周期时间：在上述代码中，周期时间 T 被设定为500毫秒。

3. 高电平时间：在每次循环中，灯打开的时间是 T - TOFF，随着 TOFF 从0逐渐增加到500，高电平时间从500毫秒（即100%占空比）逐渐减少到0毫秒（即0%占空比）。

4. 低电平时间：灯关闭的时间是 TOFF，随着 TOFF 的增加，低电平时间从0毫秒逐渐增加到500毫秒。

5. PWM变化：随着循环的进行，PWM信号的占空比从100%开始，每经过一次循环，占空比减少相同的量，直到最后占空比变为0%。

模拟调试:

电路图

代码

#include <STC89C5xRC.H>

//模拟
sbit LB=P1^0;
void delay(unsigned char t);    //简单延时函数

void main()
{
    unsigned int T,TOFF;

    T=500;

    TOFF=0;

    for(; TOFF<T; TOFF++)

    {

        LB=0;   //灯关闭

        delay(TOFF);//根据TOFF的值延时

        LB=1;    //灯打开

        delay(T-TOFF);

    }

    while(1);
}



void delay(unsigned char t)
{
    while(t--);
}

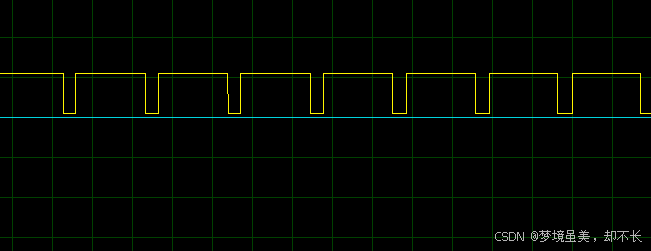

运行之后 时序分析



可以看到打开的时间越来越短
