UML类图画法说明

1.注释（comment）

对类图的补充说明，可以附加在任何元素上，通过虚线连接被注释元素 。
如下图：

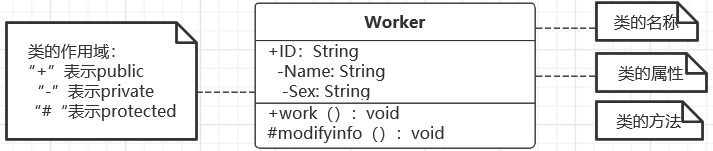

2.类（Class）

在面向对象（OO）编程中，类是对现实世界的一组具有相同特征物体的抽象。在UML类图中，类使用包含类名，属性（field）和方法（method）且带有分割线的矩形来表示。
如下图：

3.接口（Interface）

接口是一种特殊的类，具有类的结构但不可被实例化，只可以被实现（继承）。在UML类图中，接口有两种表示方式：普通接口表示法（飞翔）；棒棒糖表示法（讲人话）。接口名称通常以大写字母I（interface）开头。
如下图：

4.类与类之间的关系（relation）

（1）依赖（Dependency）
只要在类中用到的对方，他们之间就存在依赖关系。虚线箭头。
（2）关联（Association）
依赖关系的特例。实线箭头。具有导航性，多重性。

（3）继承（Inheritance）
即泛化关系，是依赖关系的特例。空心三角形+实线。

（4）实现（Realization）
依赖关系特例，依赖关系更强。空心三角形+虚线。

（5）聚合（Aggregation）
整体和部分的关系，整体和部分可以分开。是关联关系的特例。具有关联的导航性，多重性。带空心菱形的实线，菱形指向整体来表示。

（6）组合（Composition）
也是整体与部分的关系，但不可分开。实心菱形+实线。

5.类与类之间关系的关系图
