Hbase定义：

HBase是一种分布式、可扩展、支持海量数据存储的NoSQL数据库。是一个高可靠、高性能、面向列、可伸缩的分布式存储系统。
Hbase数据模型：
逻辑上，HBase的数据模型同关系型数据库很类似，数据存储在一张表中，有行有列。但从HBase的底层物理存储结构（K-V）来看，HBase更像是一个multi-dimensional map。

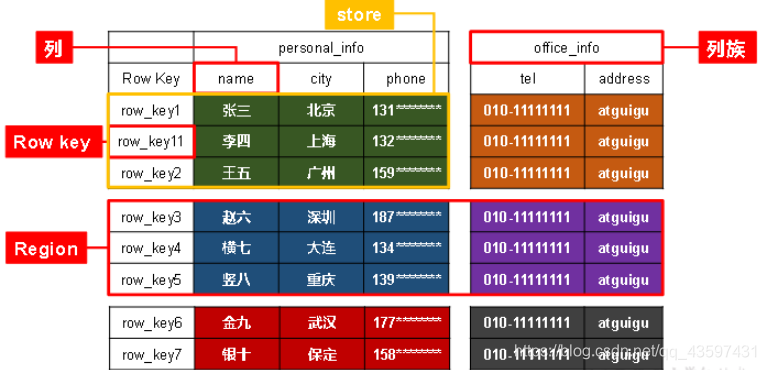

逻辑结构：

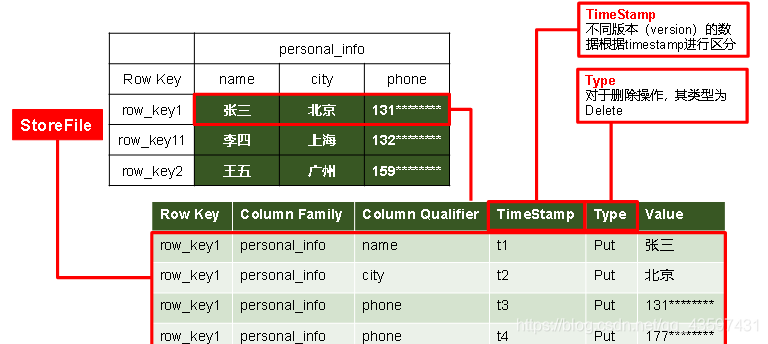

物理结构：

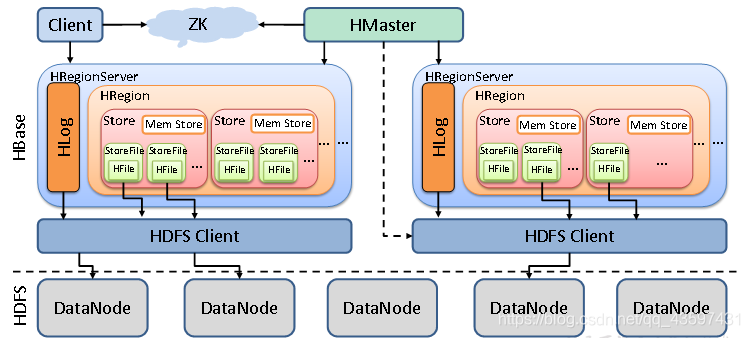

Hbase基本架构：

Region Server

Region Server为Region的管理者，其实现类为HRegionServer,主要作用

对数据操作有：get put delete
对Region的操作:splitRegion compactRegion

2. Master

是对所有Region Server的管理者，其实现类为HMaster，主要作用

对表的操作有：create delete alter

对Region Server的操作：分配每个Region到每个Region Server，监控每个Region Server的状态，负载均衡和故障转移

3.Zookeeper

Hbase通过Zookeeper来做Master的高可用 Region Server的监控元数据的入口以及集群配置的维护工作等。

4.HDFS

HDFS为Hbase提供最终的底层数据存储服务同时为Hbase提供高可用的支持

5.StoreFile保存实际数据的物理文件，StoreFile以HFile的形式存储在HDFS上。每个Store会有一个或多个StoreFile（HFile），数据在每个StoreFile中都是有序的。

6.MemStore

写缓存，由于HFile中的数据要求是有序的，所以数据是先存储在MemStore中，排好序后，等到达刷写时机才会刷写到HFile，每次刷写都会形成一个新的HFile。

7.WAL

由于数据要经MemStore排序后才能刷写到HFile，但把数据保存在内存中会有很高的概率导致数据丢失，为了解决这个问题，数据会先写在一个叫做Write-Ahead logfile的文件中，然后再写入MemStore中。所以在系统出现故障的时候，数据可以通过这个日志文件重建。

4.Hbase写流程

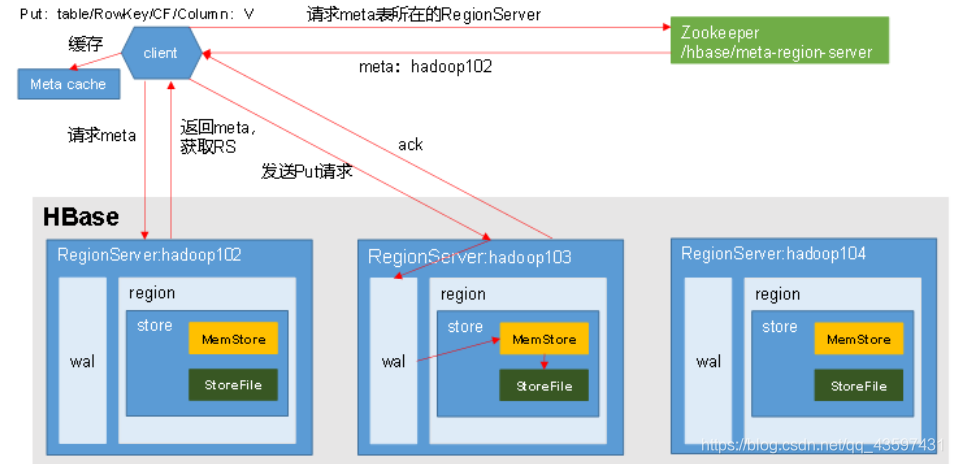

写流程：

Client先访问zookeeper，获取hbase:meta表位于哪个Region Server。
等达到MemStore的刷写时机后，将数据刷写到HFile。
向客户端发送ack；
将数据写入对应的MemStore，数据会在MemStore进行排序；
将数据顺序写入（追加）到WAL；
与目标Region Server进行通讯；
访问对应的Region Server，获取hbase:meta表，根据读请求的namespace:table/rowkey，查询出目标数据位于哪个Region Server中的哪个Region中。并将该table的region信息以及meta表的位置信息缓存在客户端的meta cache，方便下次访问。

5.Hbase读流程

读流程

Client先访问zookeeper，获取hbase:meta表位于哪个Region Server。
将从文件中查询到的数据块（Block，HFile数据存储单元，默认大小为64KB）缓存到Block Cache。
分别在Block Cache（读缓存），MemStore和Store File（HFile）中查询目标数据，并将查到的所有数据进行合并。此处所有数据是指同一条数据的不同版本（time stamp）或者不同的类型（Put/Delete）。
与目标Region Server进行通讯；
访问对应的Region Server，获取hbase:meta表，根据读请求的namespace:table/rowkey，查询出目标数据位于哪个Region Server中的哪个Region中。并将该table的region信息以及meta表的位置信息缓存在客户端的meta cache，方便下次访问。
将合并后的最终结果返回给客户端。
