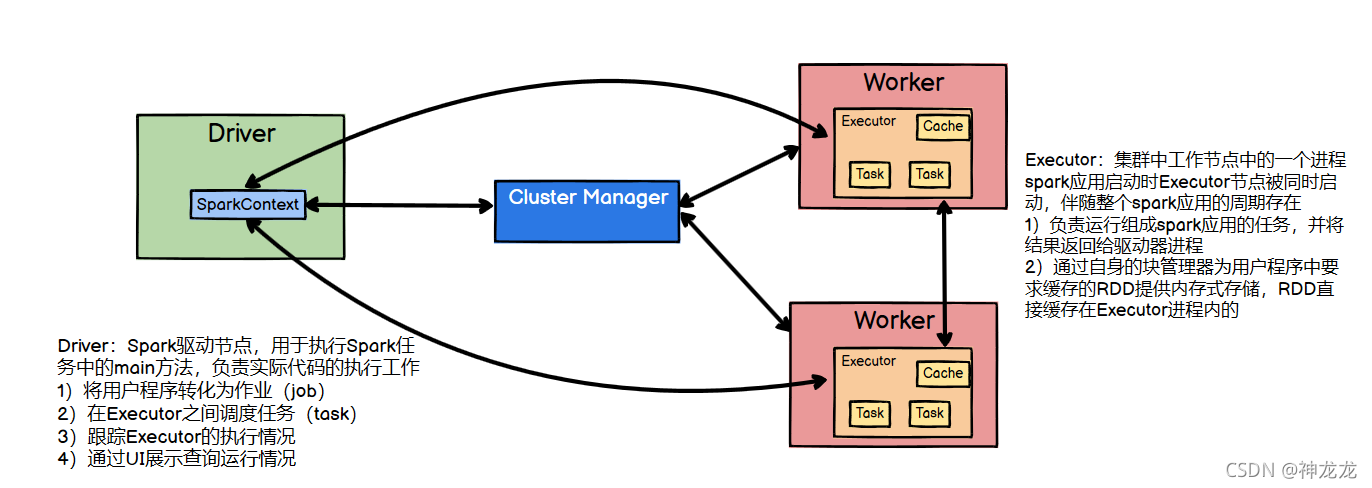

Spark架构流程 以及任务的划分

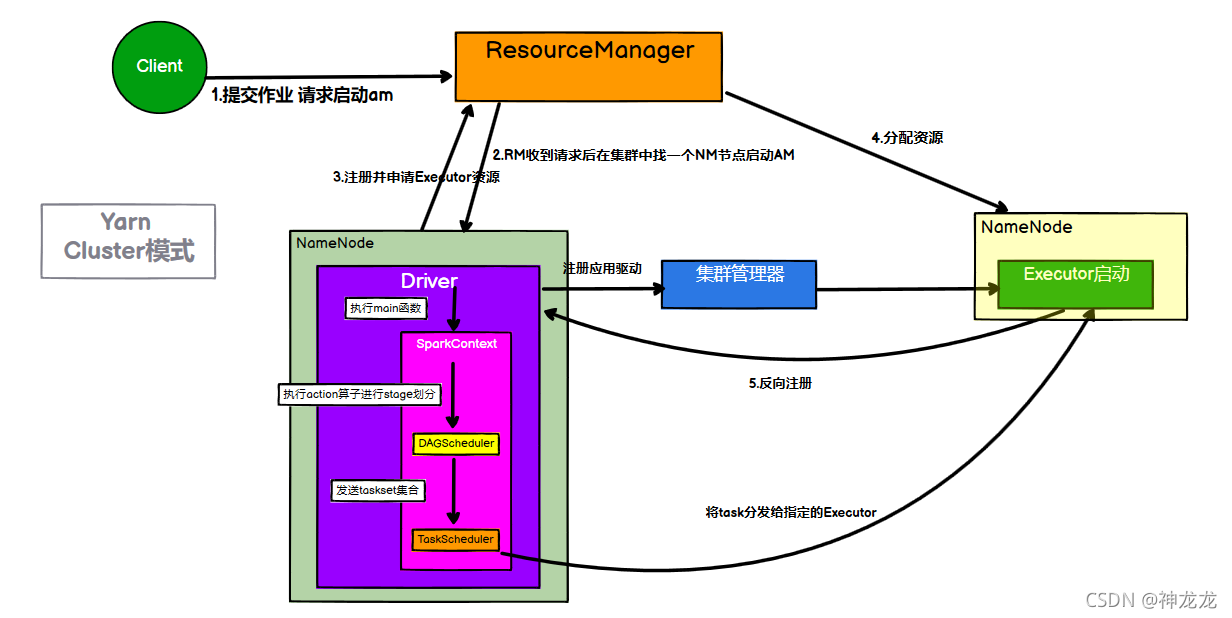

1）将任务提交给RM，申请ApplicaitonMaster
2）RM收到请求后，分配container在合适的NM上，并启动ApplicationMaster，此时App就是Driver
3）Driver向RM申请Executor内存，RM收到请求后会分配container在合适的NM上启动Executor进程
4）Executor进程启动后会向Driver进行反向注册，Executor全部注册完后
5）Driver端运行客户端程序中的main方法
6）在main方法中构建了SparkContext对象，他是所有程序的执行入口
7）在构建SparkContext对象的内部也构建了另外的两个对象，分别是DAGScheduler和TaskScheduler
8）当触发到action算子时按照rdd的依赖关系先生成DAG有向无环图，最后把有向无环图发给DAGScheduler对象
9）DAGScheduler获得DAG有向无环图后，按照宽依赖进行stage划分，每一个stage内部有很多可以并行运行的task线程，最后把这些线程封装成一个taskset集合，把这些taskset集合发给TaskScheduler对象
10）TaskScheduler收到taskset集合后按照stage和stage之间的依赖关系，将task分配到合适的Executor中，由Executor执行task

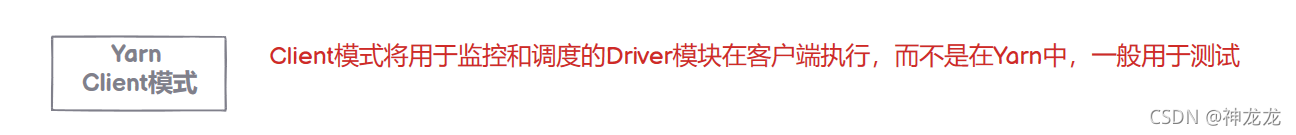

 1）Driver在任务提交的本地机器上运行
2）Driver启动后会和RM通讯申请启动App，RM收到请求后，分配container在合适的NM上，并启动ApplicationMaster
3）Driver向RM申请Executor内存，RM收到请求后会分配container在合适的NM上启动Executor进程
4）Executor进程启动后会向Driver进行反向注册，Executor全部注册完后
5）Driver端运行客户端程序中的main方法
6）在main方法中构建了SparkContext对象，他是所有程序的执行入口
7）在构建SparkContext对象的内部也构建了另外的两个对象，分别是DAGScheduler和TaskScheduler
8）当触发到action算子时按照rdd的依赖关系先生成DAG有向无环图，最后把有向无环图发给DAGScheduler对象
9）DAGScheduler获得DAG有向无环图后，按照宽依赖进行stage划分，每一个stage内部有很多可以并行运行的task线程，最后把这些线程封装成一个taskset集合，把这些taskset集合发给TaskScheduler对象
10）TaskScheduler收到taskset集合后按照stage和stage之间的依赖关系，将task分配到合适的Executor中，由Executor执行task
