嵌入式Linux系统显示屏移植方法总结

@嵌入式Linux系统显示屏移植方法总结（debian9.5系统+移植了Linux3.8.13内核）
硬件：beagleboneBlack+element14 7寸显示屏

1.编译Linux内核

1.1 编译准备

Linux内核源代码（linux-3.8.13-bone69-bb-view-7.zip，版本3.8.13）
Debian9.5系统可在官网下载
镜像下载地址：镜像下载地址

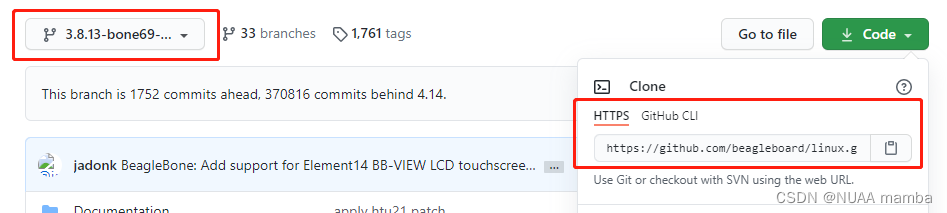

内核源码下载地址：内核源码下载地址

1.2 编译准备

使用默认配置，配置Linux内核：
执行命令：cd ~/element_rtlinux/bbb-debian-3.8.13-lcd 进入内核所在目录
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- bb.org_defconfig

配置内核开启LCD和Touchscreen相关驱动
执行命令：make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- xconfig
关闭CPU frequency scaling, ‘CPU Power Management —> CPU Frequency scaling’（适配xenomai）
打开Pulse-Width Modulation (PWM) Support —>ECAP PWM support 和EHPRWM PWM support（适配LCD背光系统backlight PWM输出）

打开Graphics support—>Backlight&LCD device support 和Generic PWM based Backlight Driver

Ctrl+F搜索 LCDC 打开下图选项配置基于Ti LCDC控制器的通用panel

安装lzop
执行命令：sudo apt-get install lzop
编译内核：
执行命令：make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- zImage –j 4
编译完成后

1.3 移植前准备

查看安装结果：

查看arch/arm/boot/目录下的zImage

2 设备树的配置和编译

进入设备树文件夹
执行命令：cd arch/arm/boot/dts/

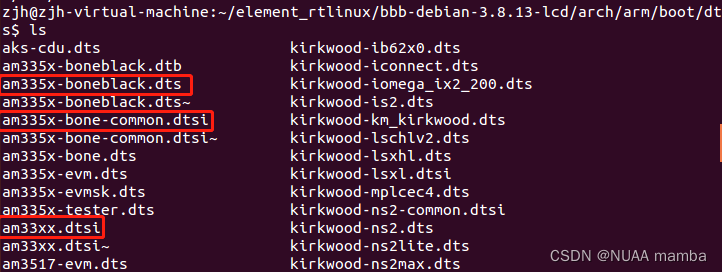

如下图所示主要设备树文件：am335x-boneblack.dts am335x-bone-common.dtsi am33xx.dtsi
我们主要在设备树am335x-bone-common.dtsi中修改。

配置设备树文件加载lcd相关驱动
Lcd设备树的配置可以分为三个部分：1.Lcd背光系统的配置 2.显示屏（panel）的配置 3.触摸功能的配置

2.1 背光系统的配置

打开am335x-bone-common.dtsi、am33xx.dtsi文件
执行命令：gedit am335x-bone-common.dtsi am33xx.dtsi

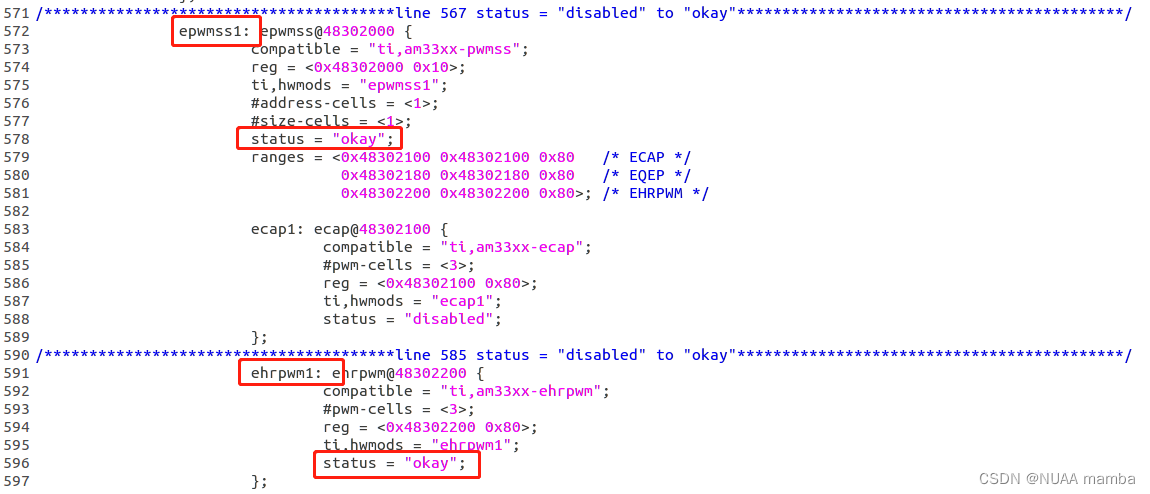

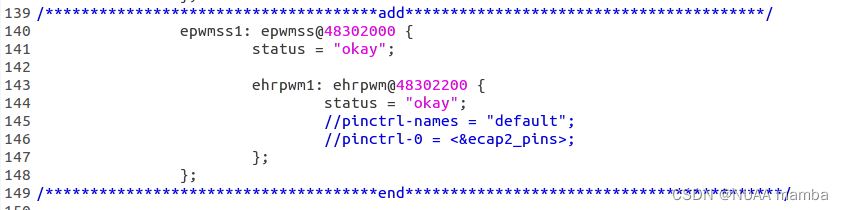

在am33xx.dtsi文件中对epwmss1和ehrpwm1的status进行修改设置为okay，原来为disabled。epwmss1和ehrpwm1这两个节点是关于pwm输出的。

在am335x-bone-common.dtsi文件中，做如下的添加：

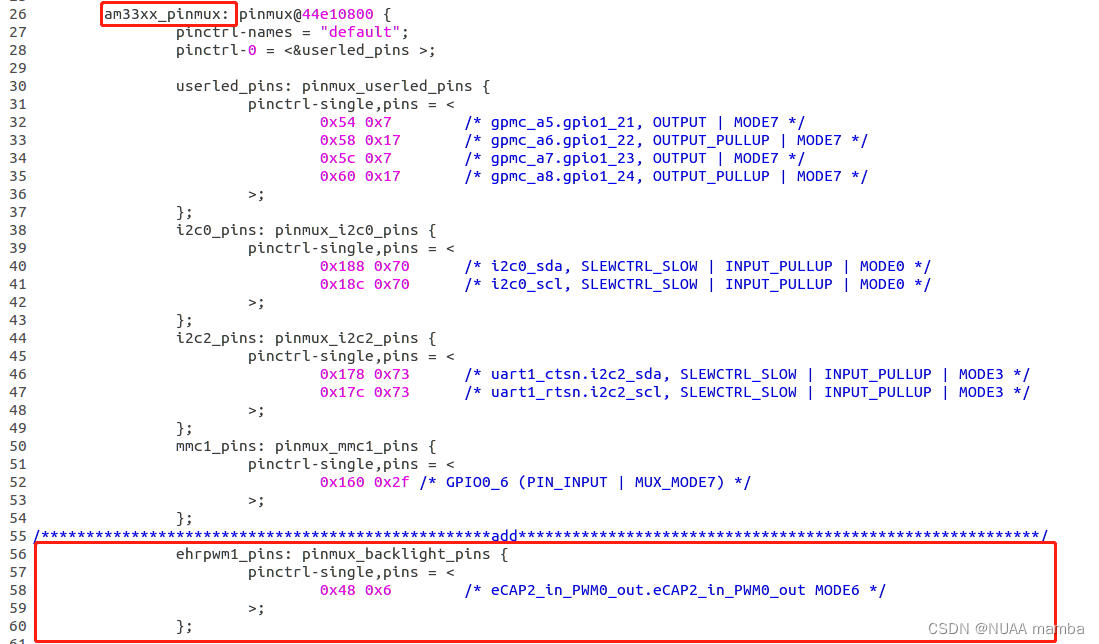

在am33x_pinmux:pinmux@44e1088节点下面添加背光引脚和引脚功能（ehrpwm1_pins:pinmux_backlight_pins）如下所示。查看BB-view的datasheet可以得到相关的引脚，如下图。之后查看BBB_Header_Table确定引脚的OFFSET和功能。


在am335x-bone-common.dtsi文件下，ocp节点下面添加，如下图所示。开启pwm功能。

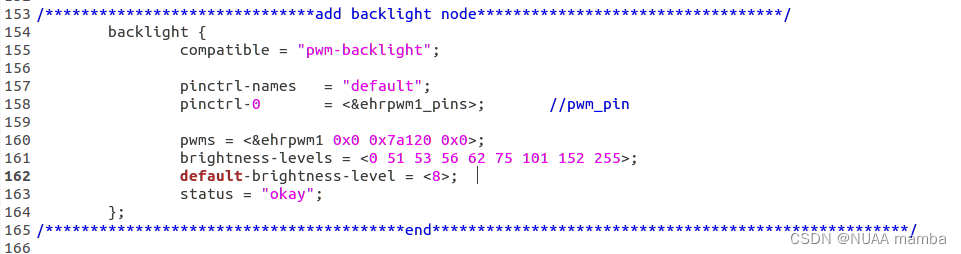

在am335x-bone-common.dtsi文件下添加backlight节点，配置背光驱动，开启lcd的背光系统。其中的compatible属性“pwm-backlight”与backlight背光系统驱动对应，调用对应的驱动程序。背光子系统位于/driver/video/backlight目录下，balight.c文件。
该节点添加位置也在ocp节点下面：/ocp/backlight

2.2 显示屏panel配置

依然是在am335x-bone-common.dtsi、am33xx.dtsi下进行配置

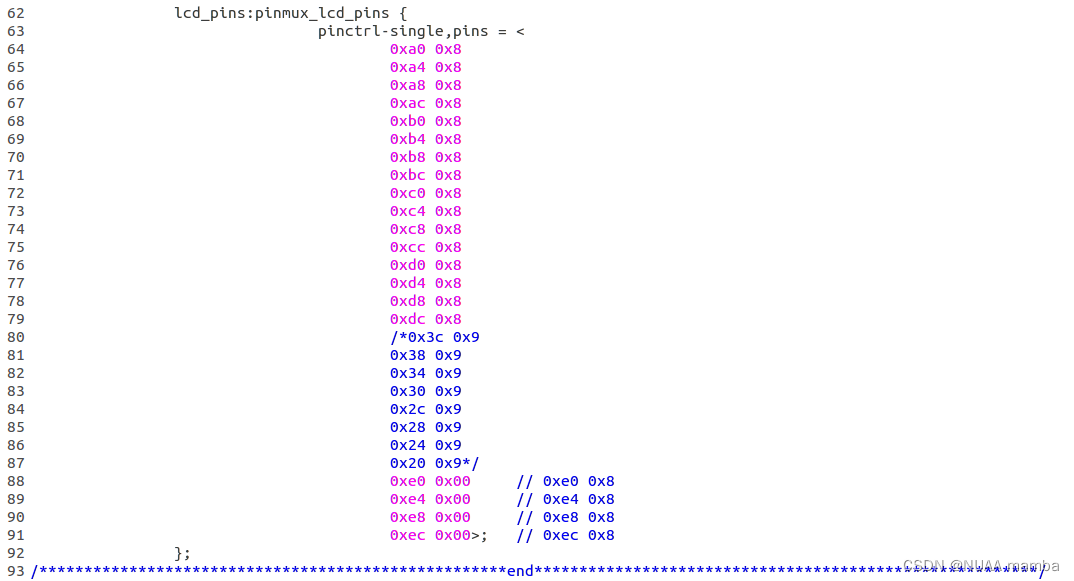

在am335x-bone-common.dtsi文件下面，在am33x_pinmux:pinmux@44e1088下添加lcd_pins节点如下，该节点是关于lcd引脚引脚的配置。主要参考BBB_Header_Table，和BB-view的datasheet。

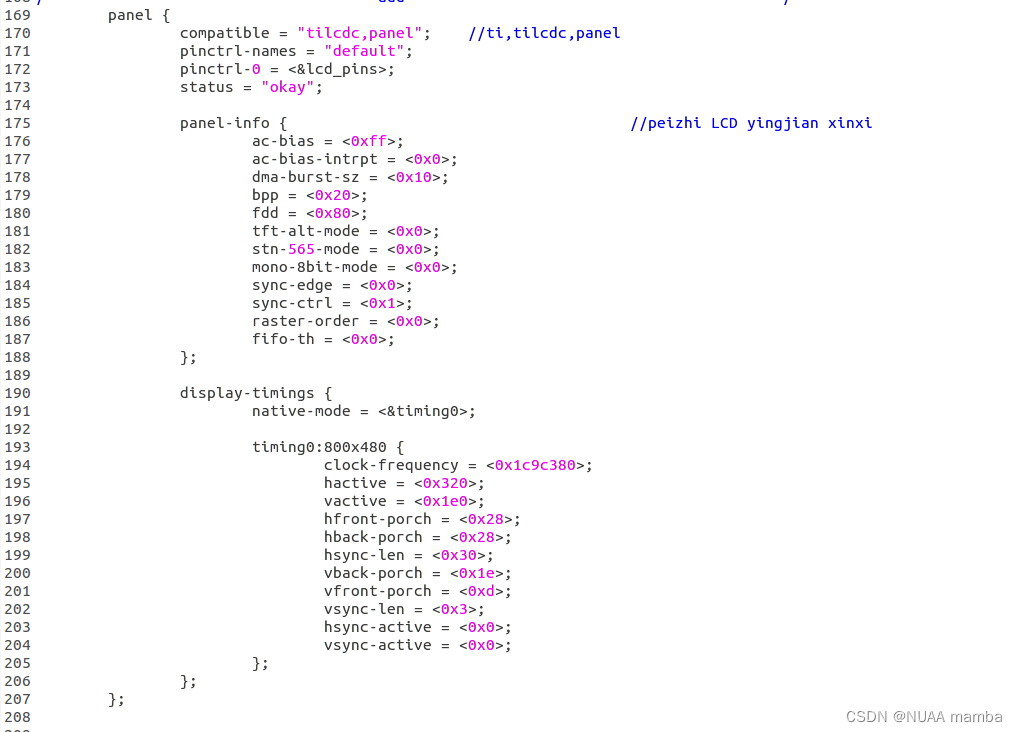

在am335x-bone-common.dtsi文件下面，添加panel节点如下。
panel节点也添加在ocp节点下面；

2.3 其余配置

依然是在am335x-bone-common.dtsi、am33xx.dtsi下进行配置

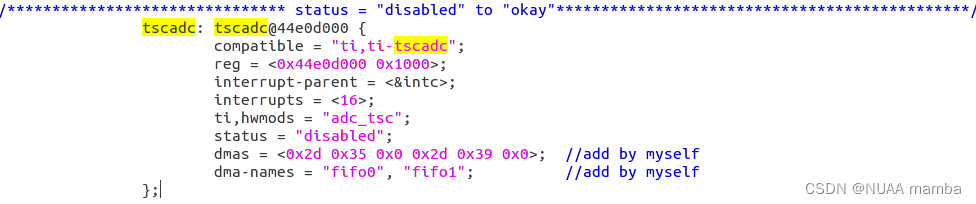

首先在am33xx.dtsi文件下面找到tscadc节点，对其进行修改如下。

在am335x-bone-common.dtsi文件下面添加如下：

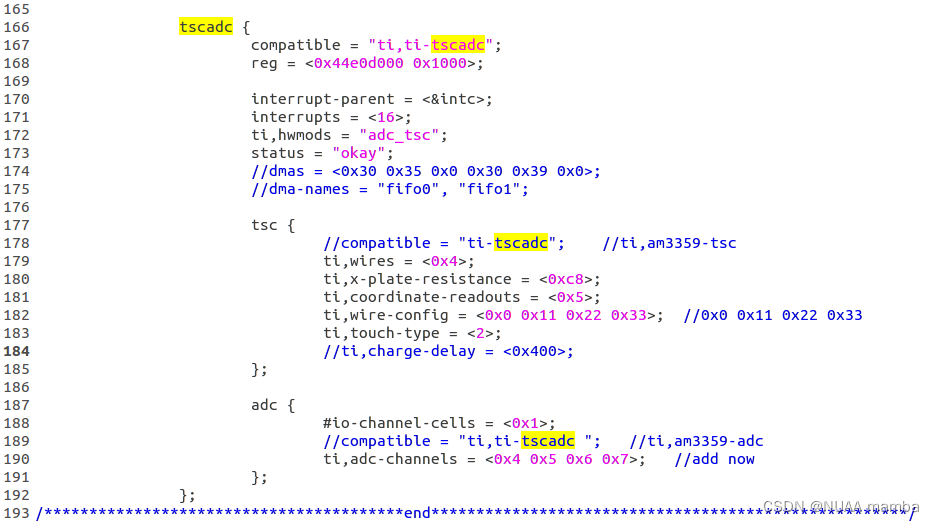

添加tscadc节点,他是对am33xx.dtsi文件下tscadc节点的调用，并对其进行补充。写法主要参考了内核文档documentation/devicetree/bindings中关于触摸屏相关的设备树文件。该节点添加位置也在ocp节点下面。

在am335x-bone-common.dtsi文件下面添加fb节点，添加位置也在ocp节点下面。

2.4 设备树的编译

进入内核源码目录

执行如下命令：cd ~/element_rtlinux/bbb-debian-3.8.13-lcd/
编译设备树文件
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- am335x-boneblack.dtb
编译成功过显示：

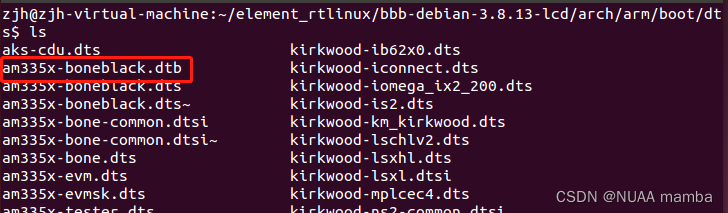

在arch/arm/boot/dts/目录下面会生成am335x-boneblack.dtb文件

3 内核与设备树的移植

3.1 安装内核模块到指定文件

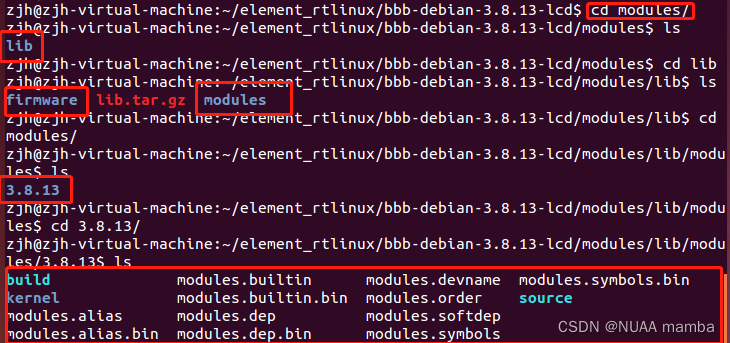

将安装的lib内核模块压缩拷贝到BeagleBone系统，并解压至根目录下；
PC端：
cd lib
tar czvf lib.tar.gz ./*

BBB端：
tar xzvf lib.tar.gz –C /lib

3.2 移植内核

将arch/arm/boot/目录下的zImage拷贝到系统的内核分区（/boot）下。
对zImage文件进行重命名为vmlinuz-4.14.71-ti-r80以匹配uEnv.tst文件。

3.3 移植设备树文件

将之前编译好的在arch/arm/boot/dts/目录下的am335x-boneblack.dtb文件拷贝到bbb中的boot目录下的dtbs文件夹下面。

4 遇到的一些文件

上电启动过程中，分析内核启动信息碰到的问题
问题1：confict P8.45（#5：BB-BONELT-HDMI）

猜测：这是P8.45引脚与BB-BONELT-HDMI的配置冲突了
解决方法：

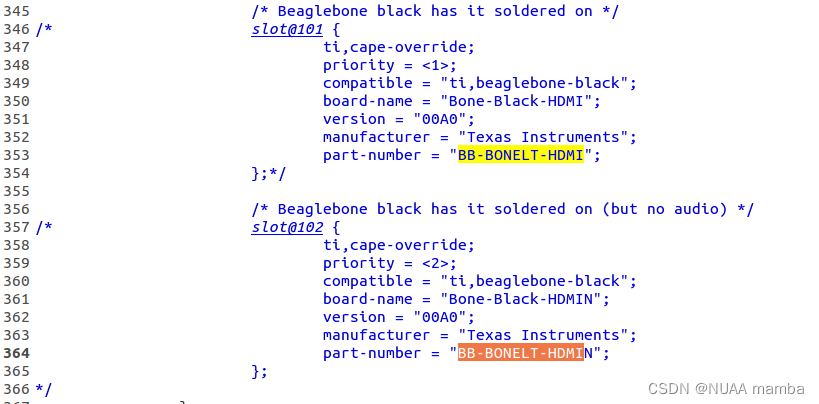

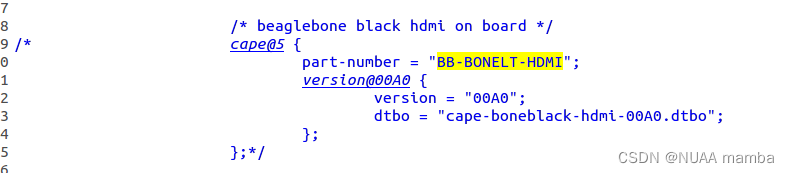

打开设备树文件 am335x-bone-common.dtsi ，将引起冲突的这部分备注掉就行。

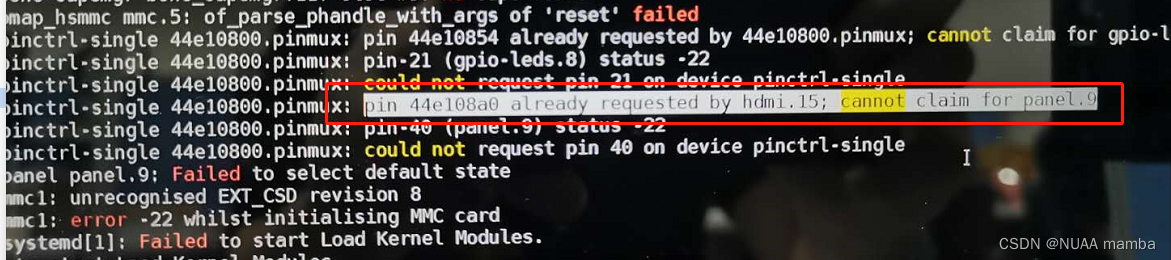

问题2：pin 44e108a0 already request by hdmi.15;cannot caim for panel.9

解决方法：也是因为引脚的原因导致panel节点加载不了。

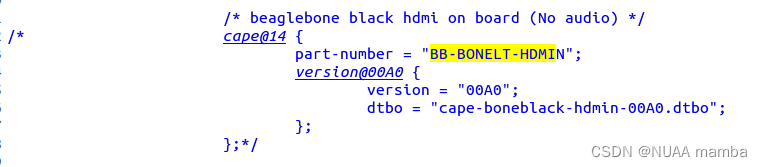

打开设备树文件 am335x-bone-common.dtsi ，将引起冲突的这部分备注掉就行。


背光系统加载成功会显示

成功启动界面会出现linux企鹅，并进入Linux系统。
