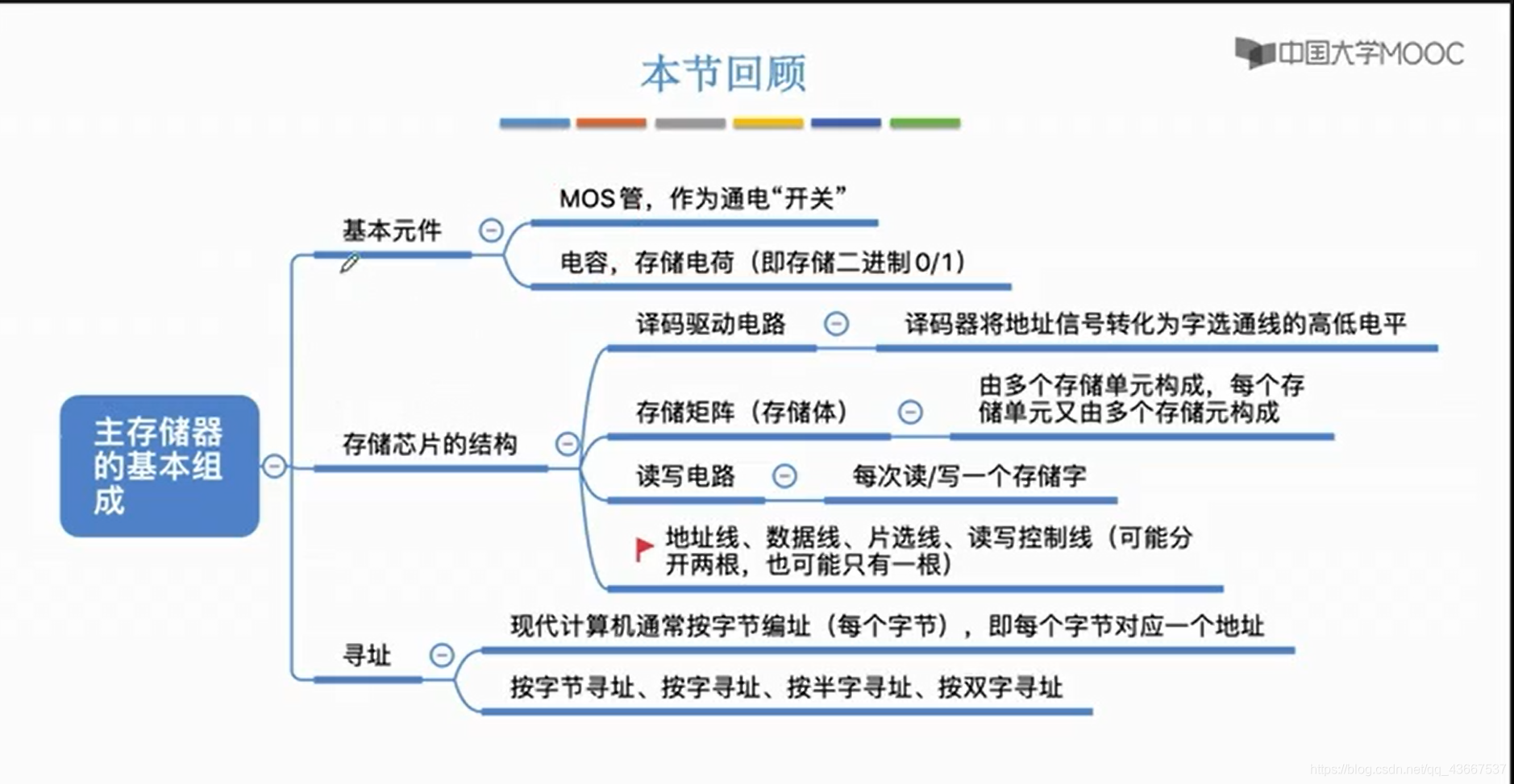

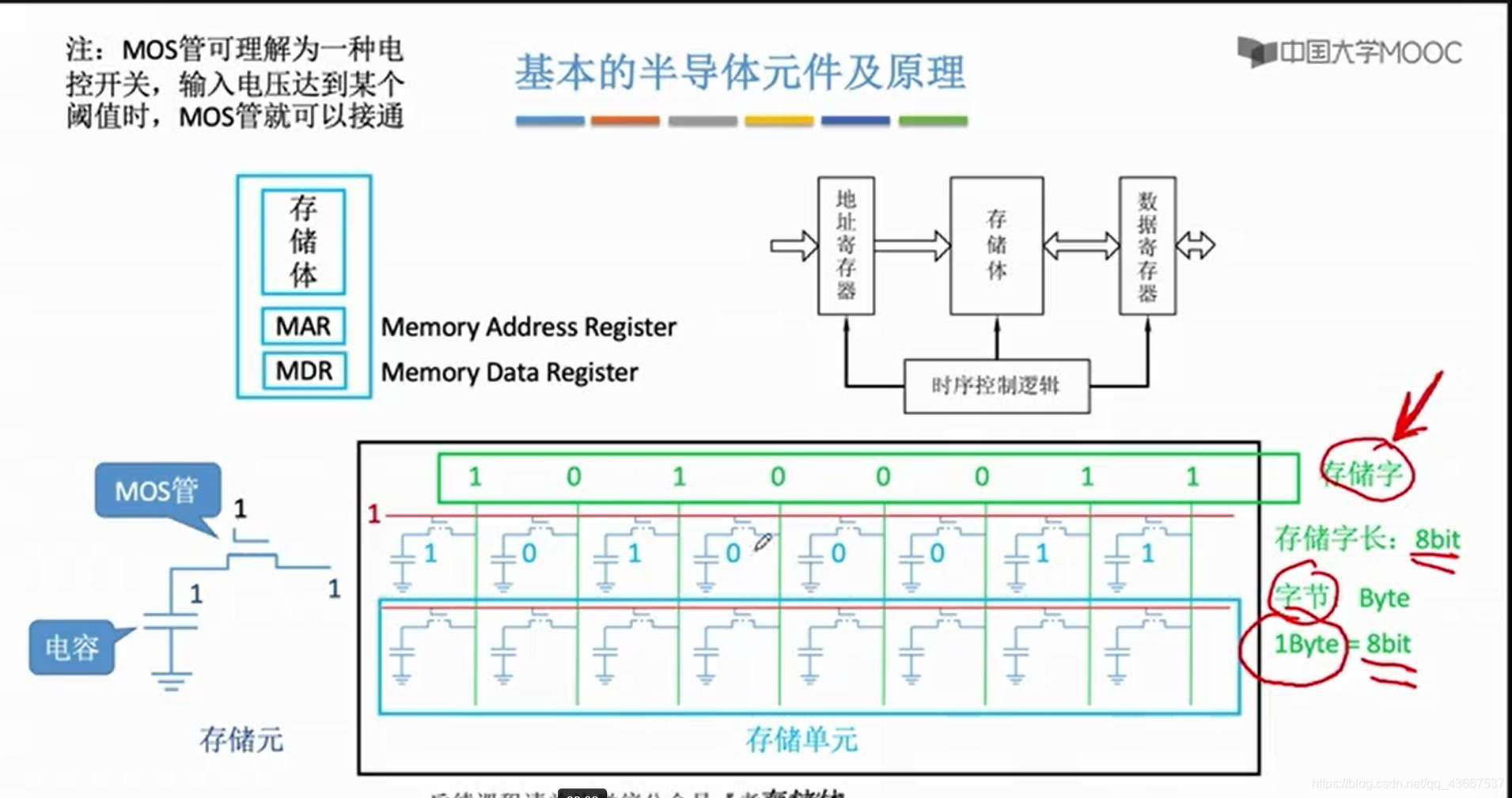

一、主存储器基本组成

在这里插入图片描述

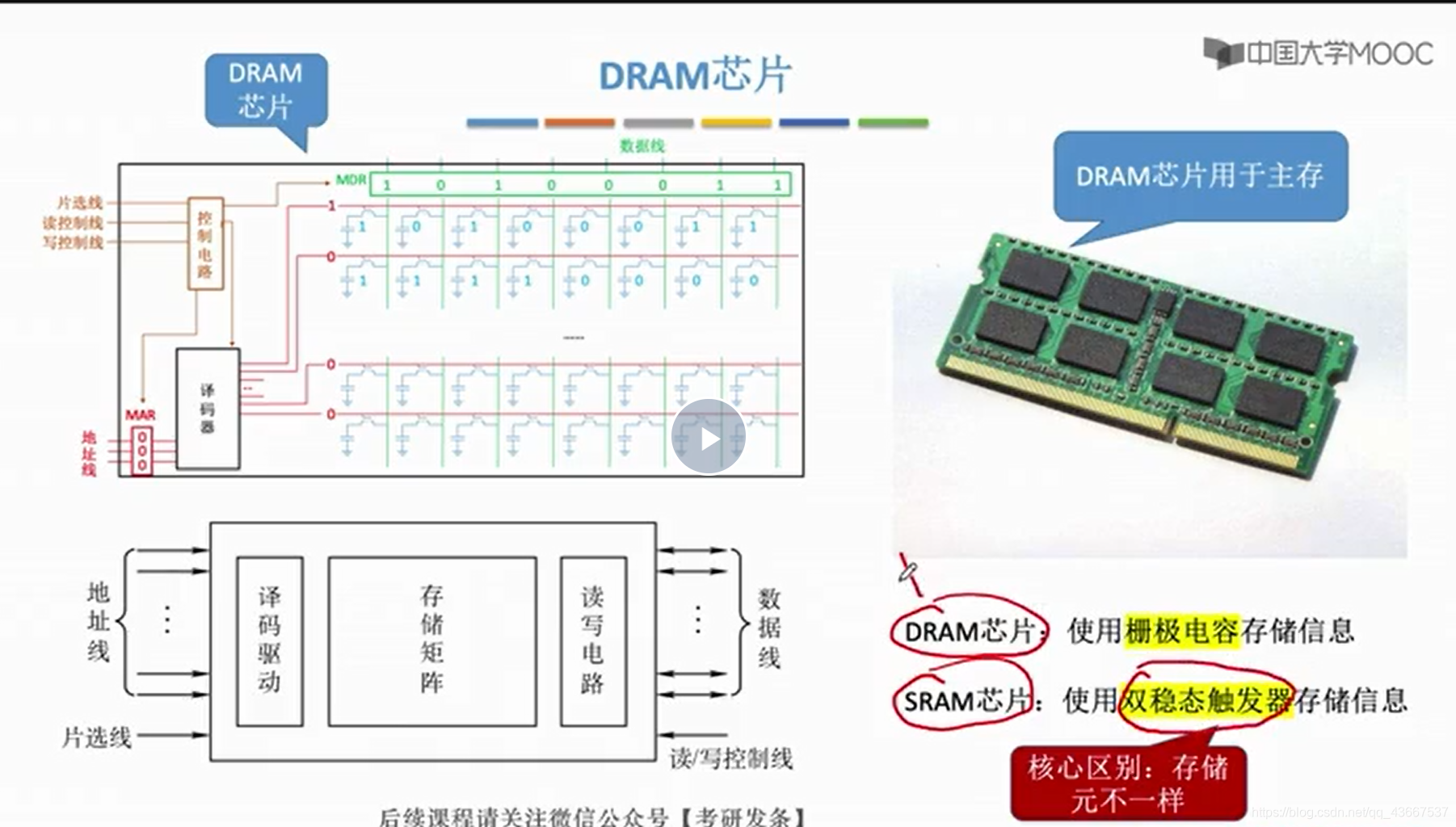

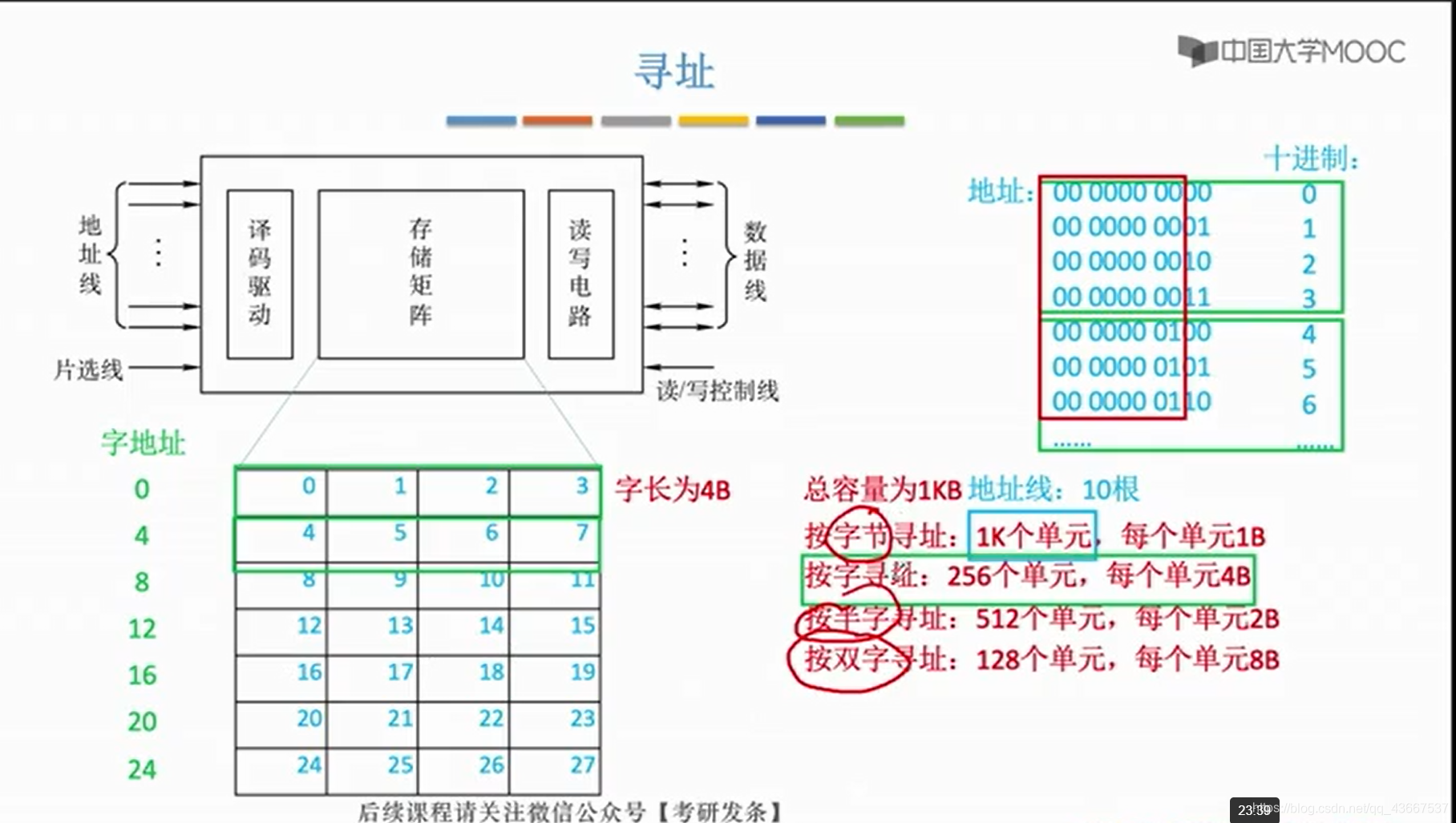

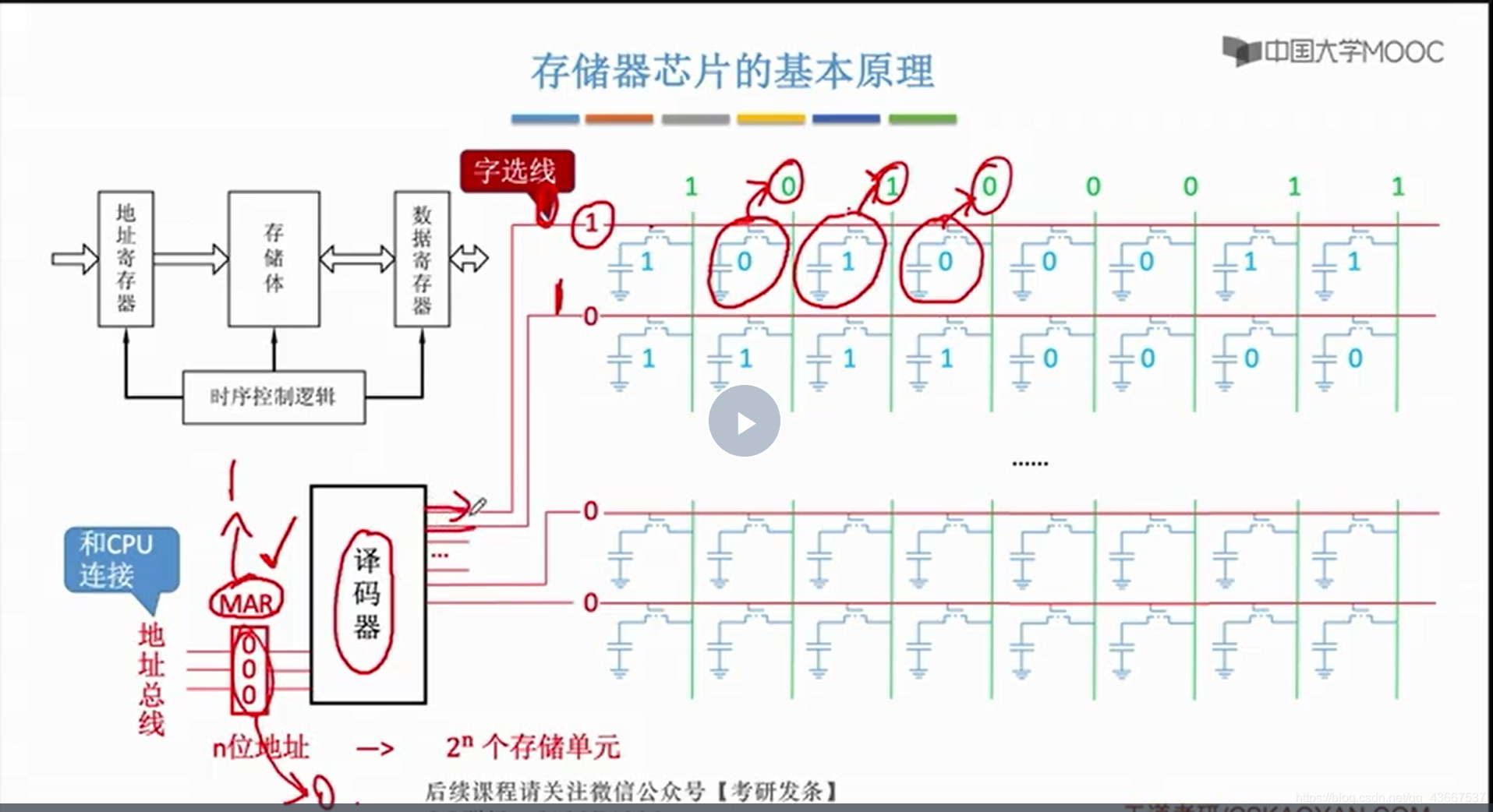

000对应十进制的0，然后译码器会找到对应的字选线，给其一个高电平的输出，这样的就可以读出数据了

当读写控制线有两条时，用低电平控制
当只有一条时，低电平写，高电平读

在这里插入图片描述

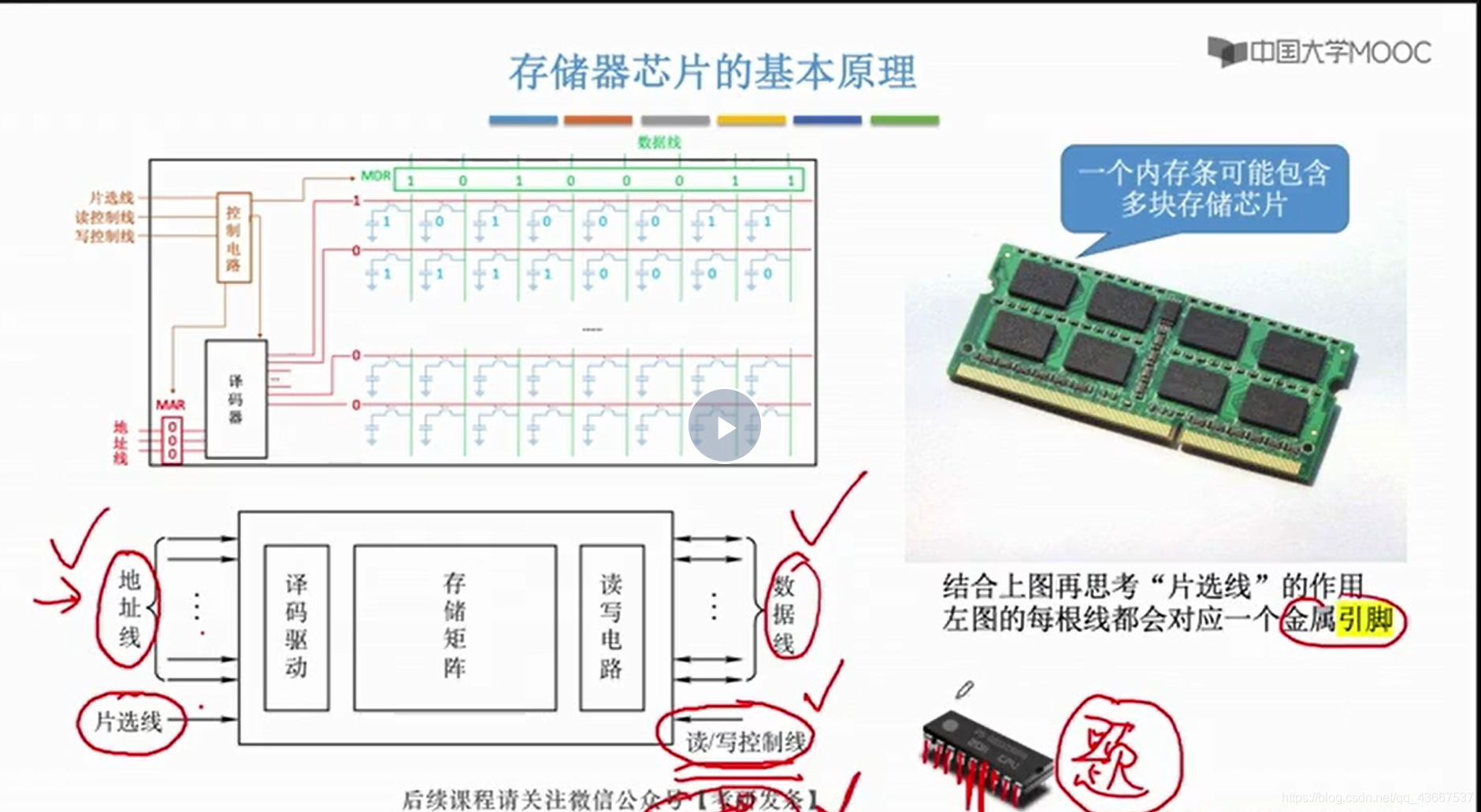

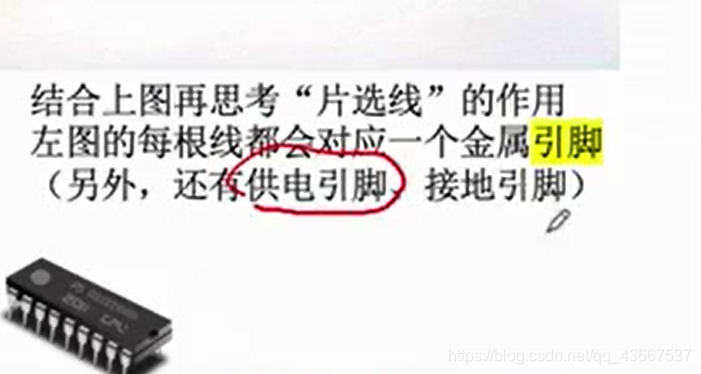

每条地址线或者每条数据线都会有一个对应的金属引脚，
片选线也会有引脚，每个内存条会有多个存储芯片，如果要读取的信息在某一个芯片上，我们就会给对应的片选线一个低电平，给别的一个高电平，这样就可以对应上。
读写控制线至少会有一条，看上面的图，也就是至少对应一条金属引脚。

在这里插入图片描述

在这里插入图片描述
n位地址对应n条地址线，
②8k*8位，8k表示存储单元的个数，8位指的存储字长。

在这里插入图片描述

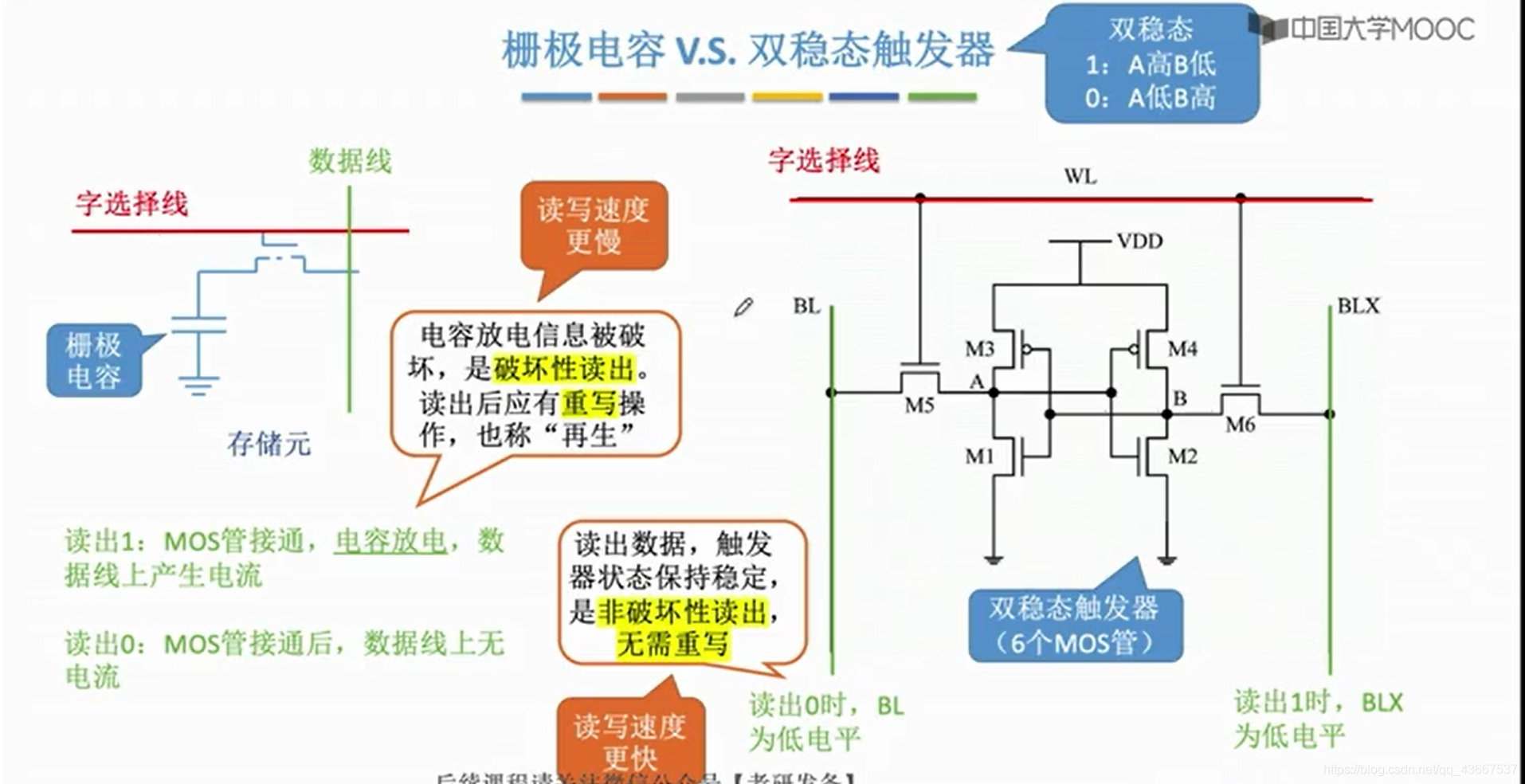

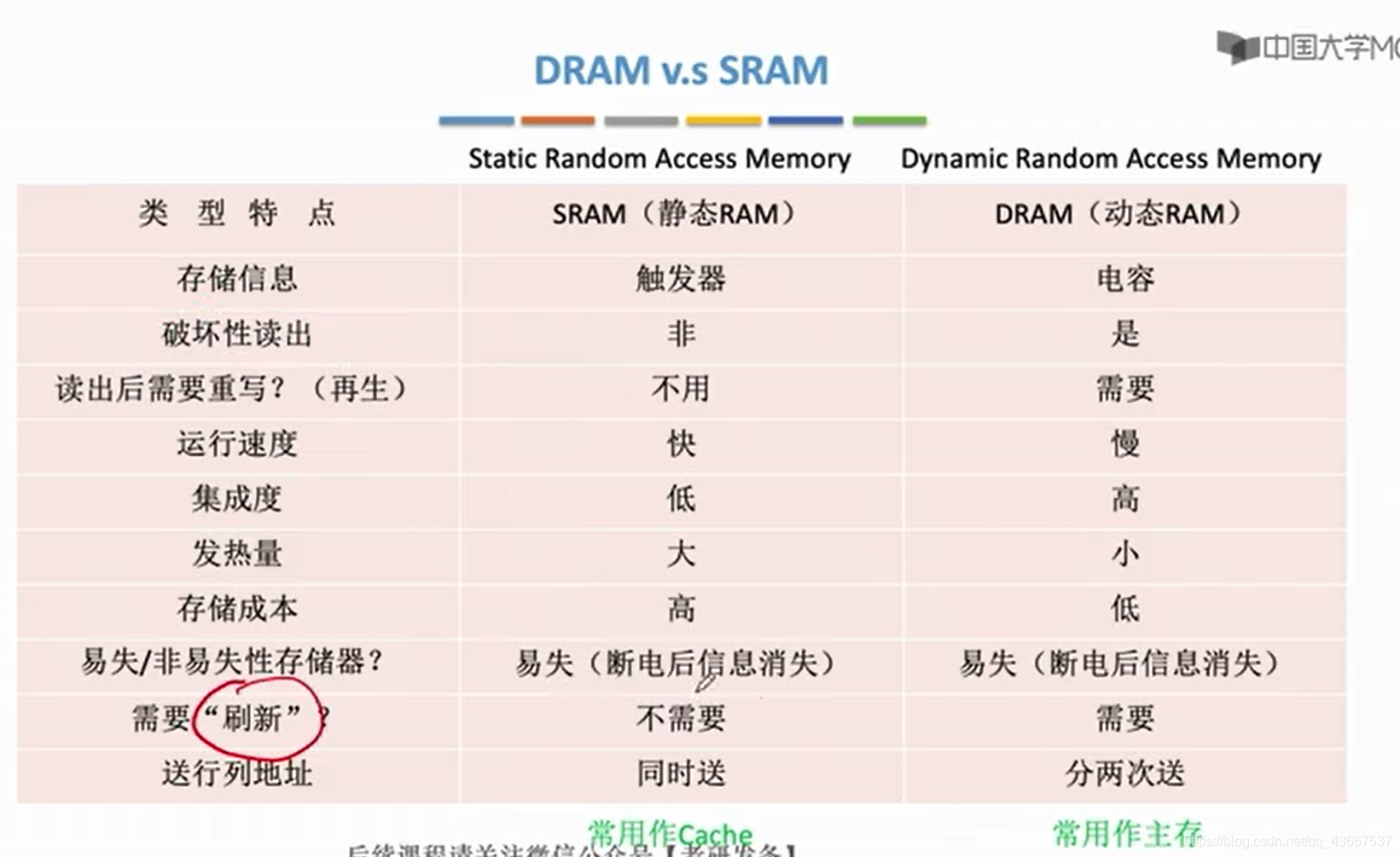

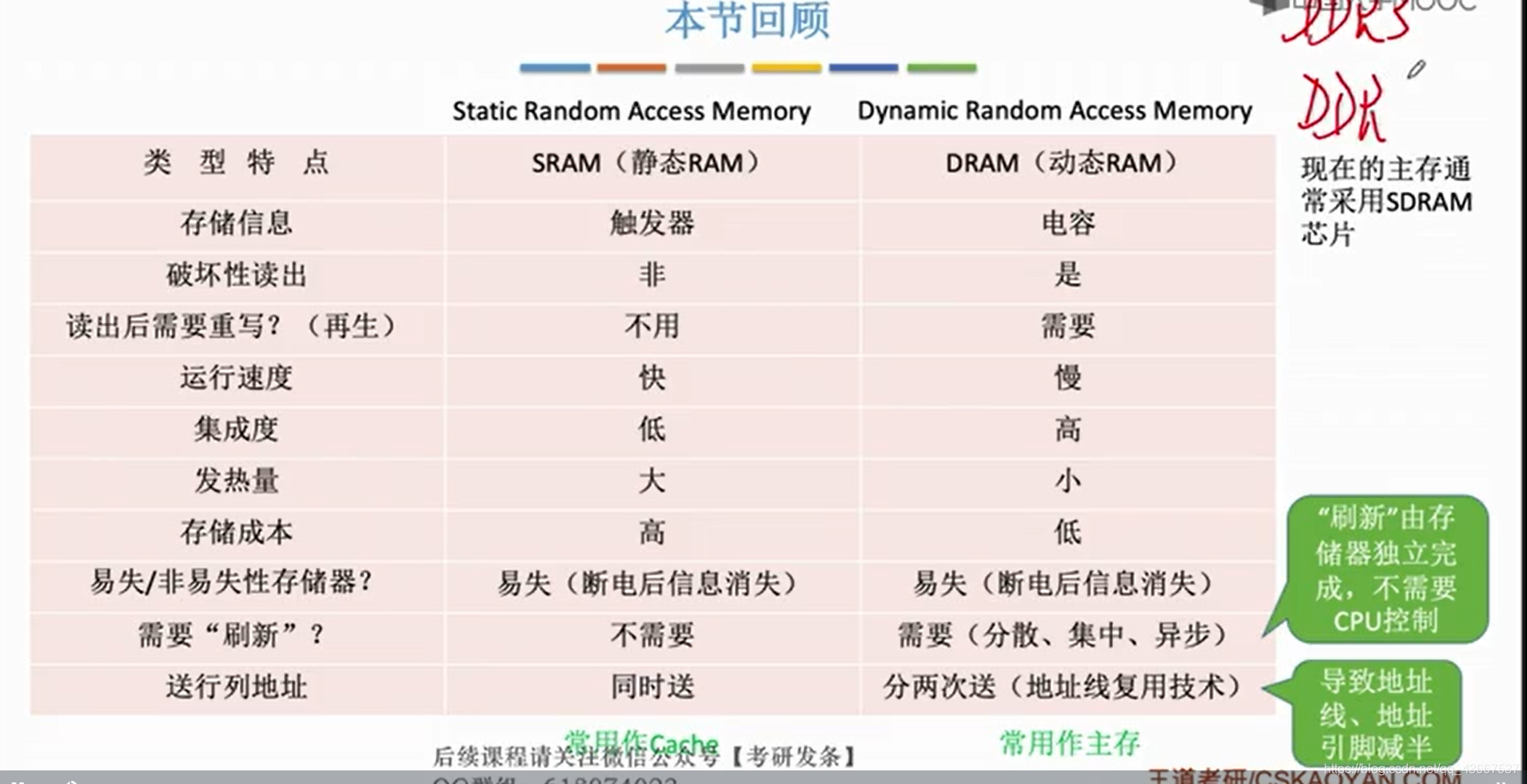

二、SRAMandDRAM

在这里插入图片描述

在这里插入图片描述

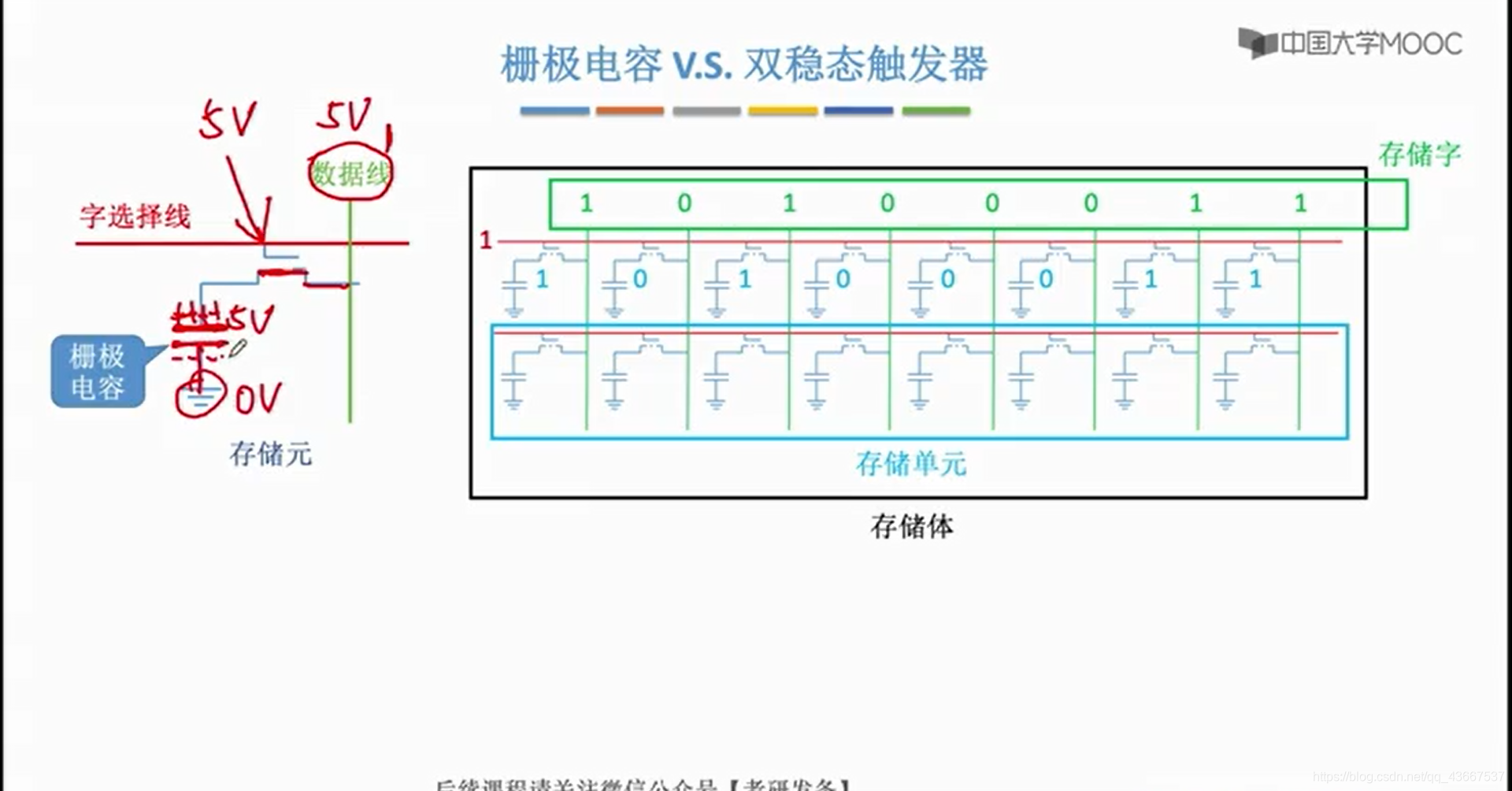

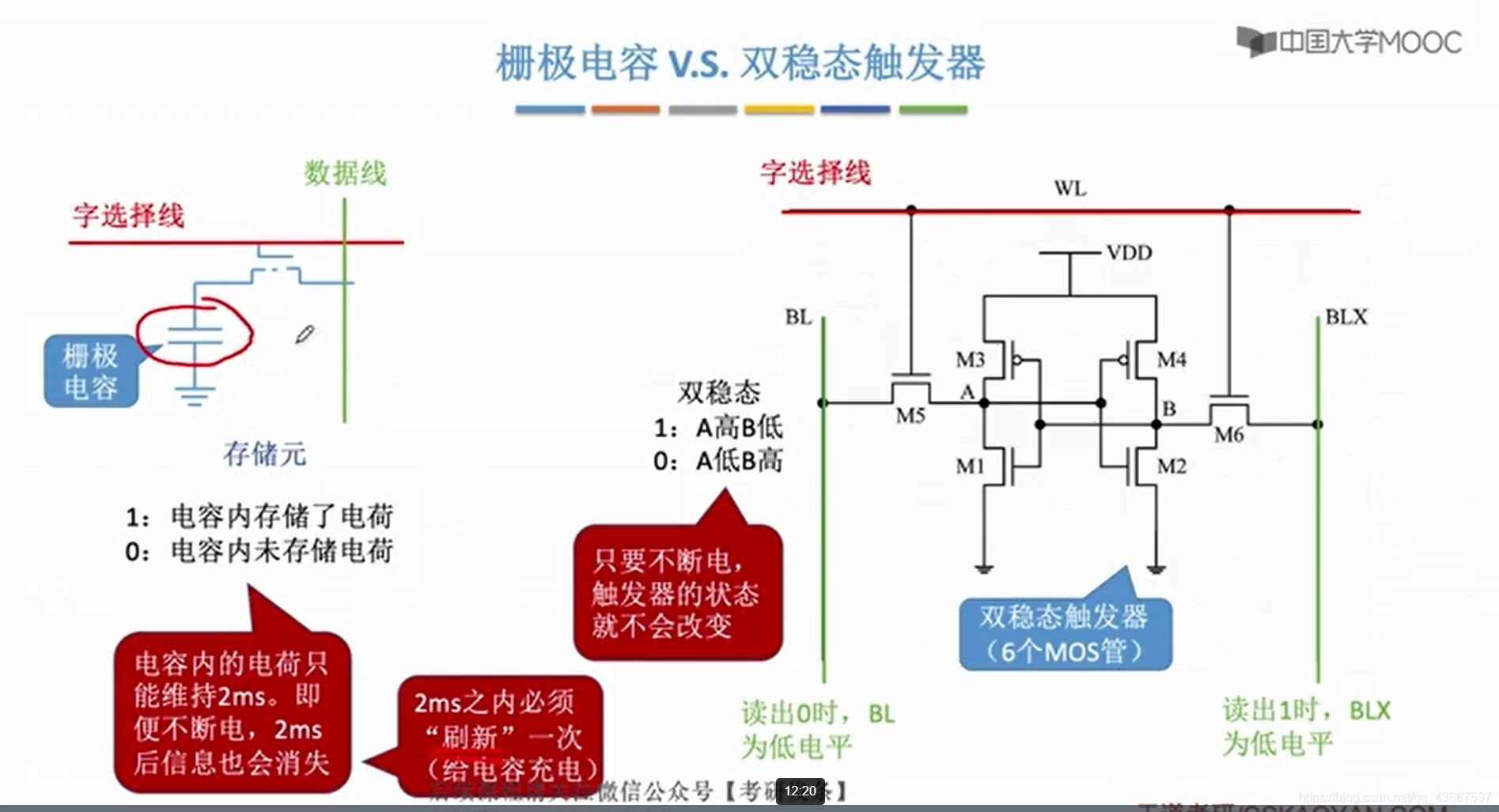

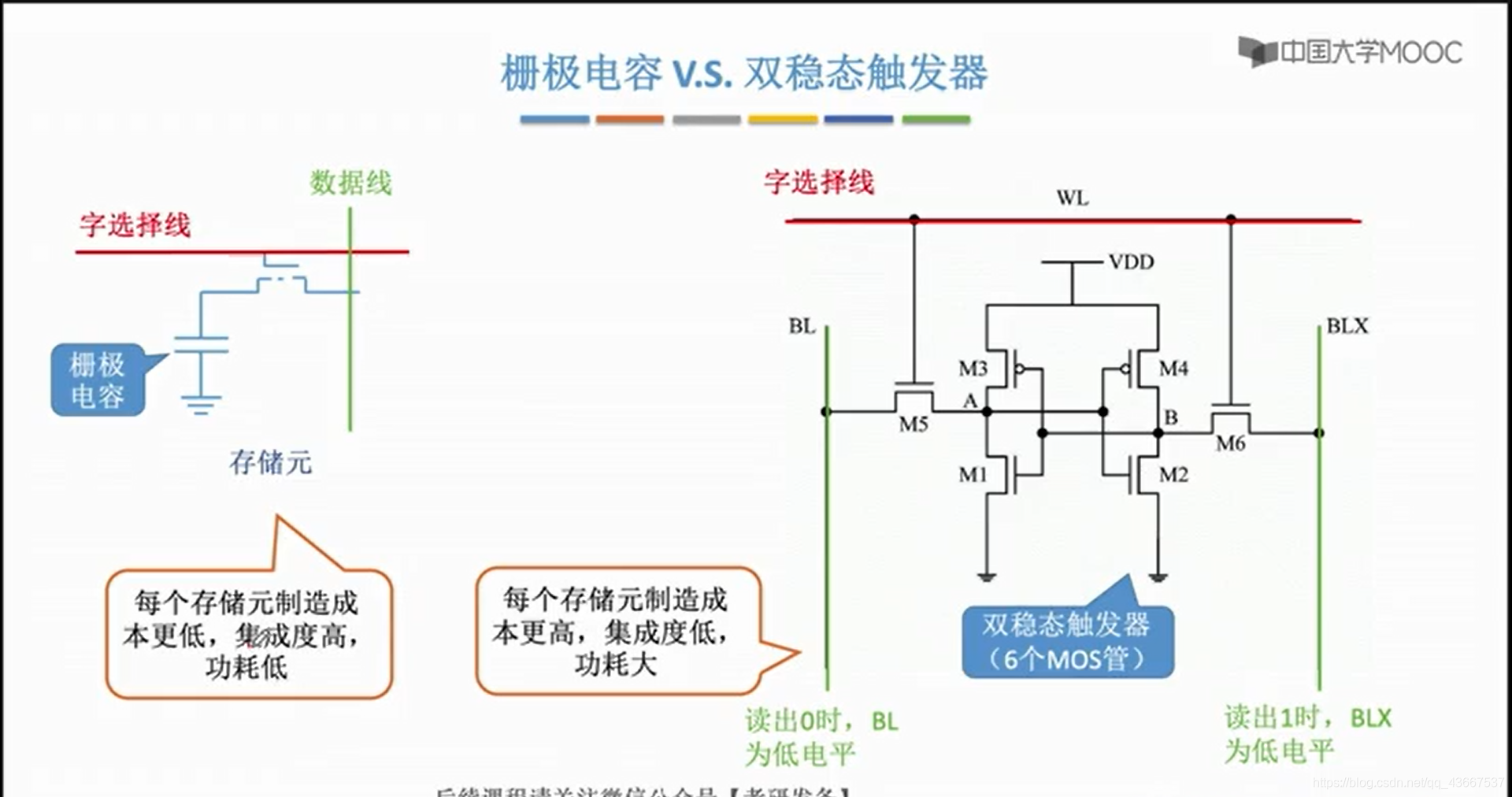

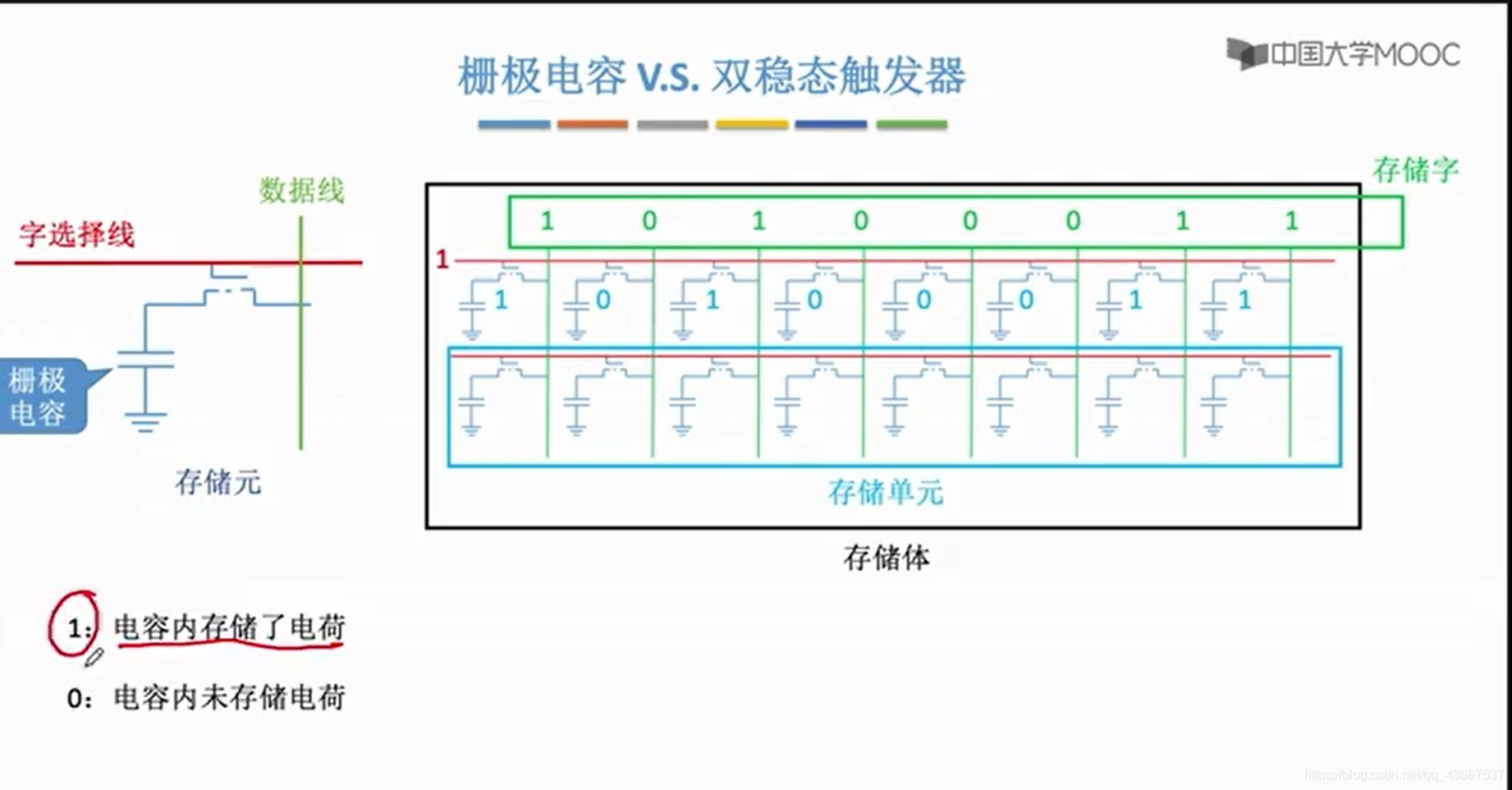

当给字选线一个5v电压，mos管就会接通，同时给数据线一个5v电压，即二进制的1，这时上金属板上为5v，下面为0v，这样就会存储电荷。完成了二进制1的存储

在这里插入图片描述

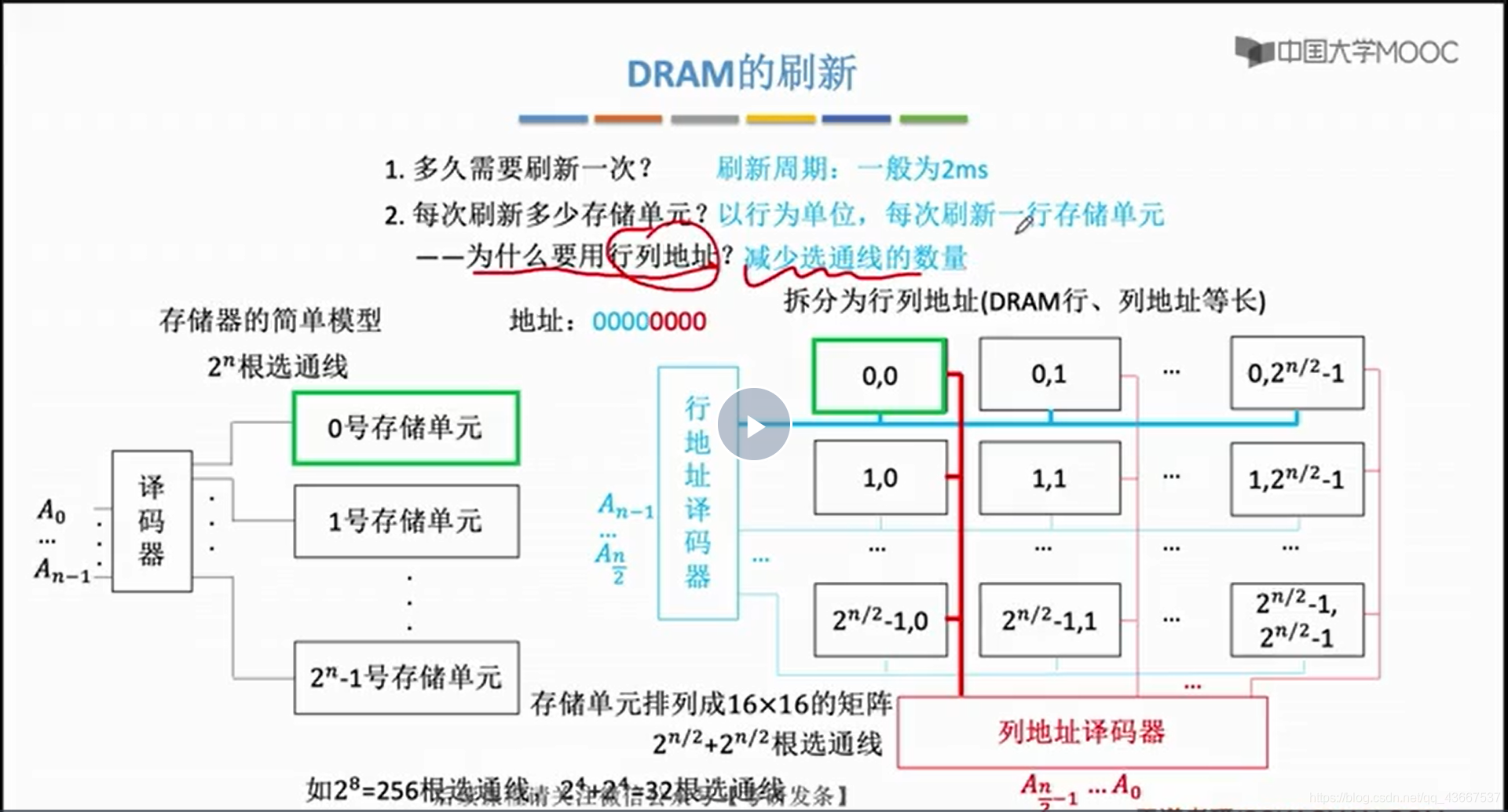

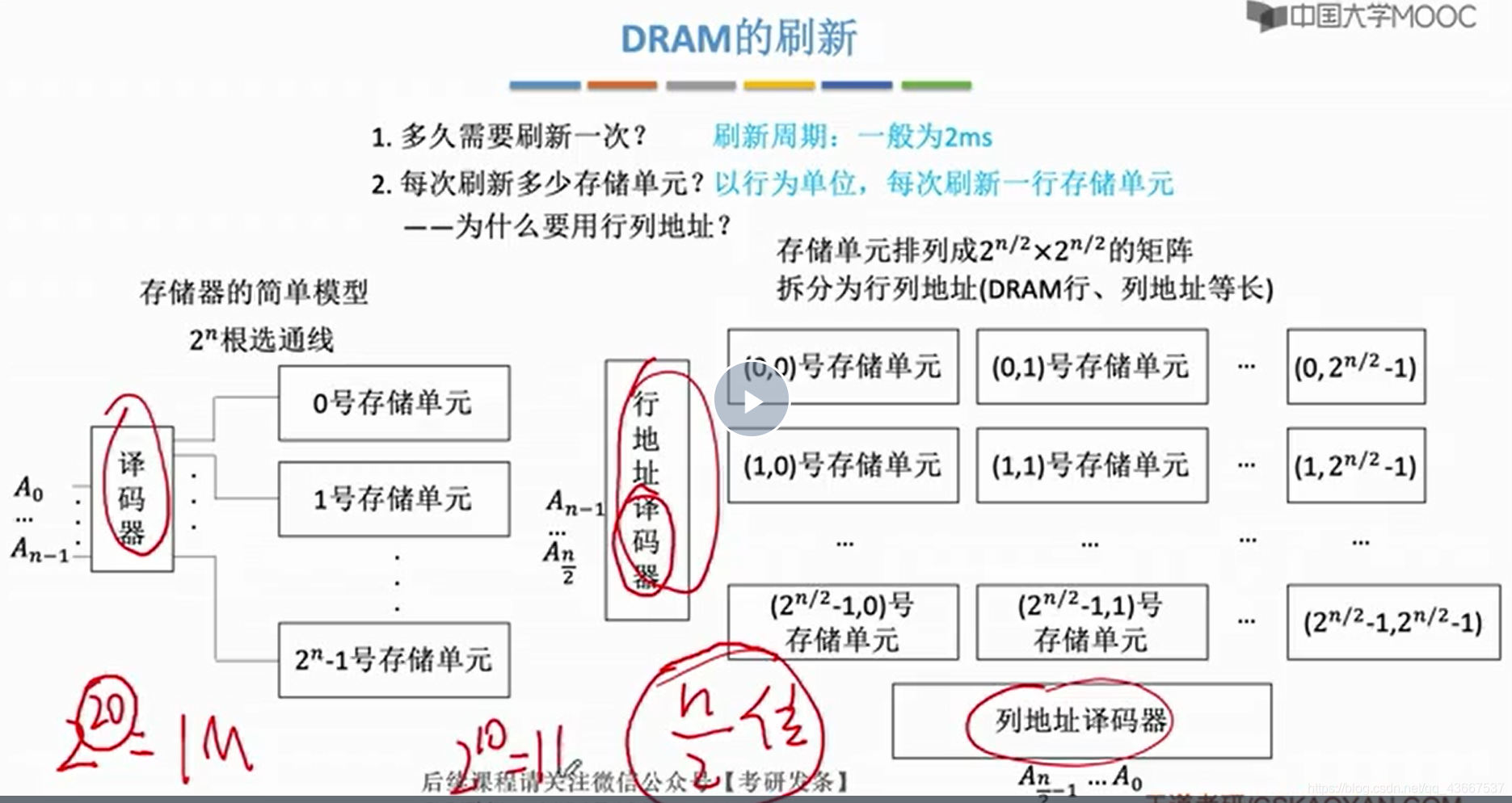

将一维排列改成二维排列，左边会需要2的n次个选通线，右边会需要2的2分之n个选通线。

对于地址00000000，左边会找到第0号存储单元；右边，会将地址分为两半，前半是行地址，后半是列地址。

在这里插入图片描述

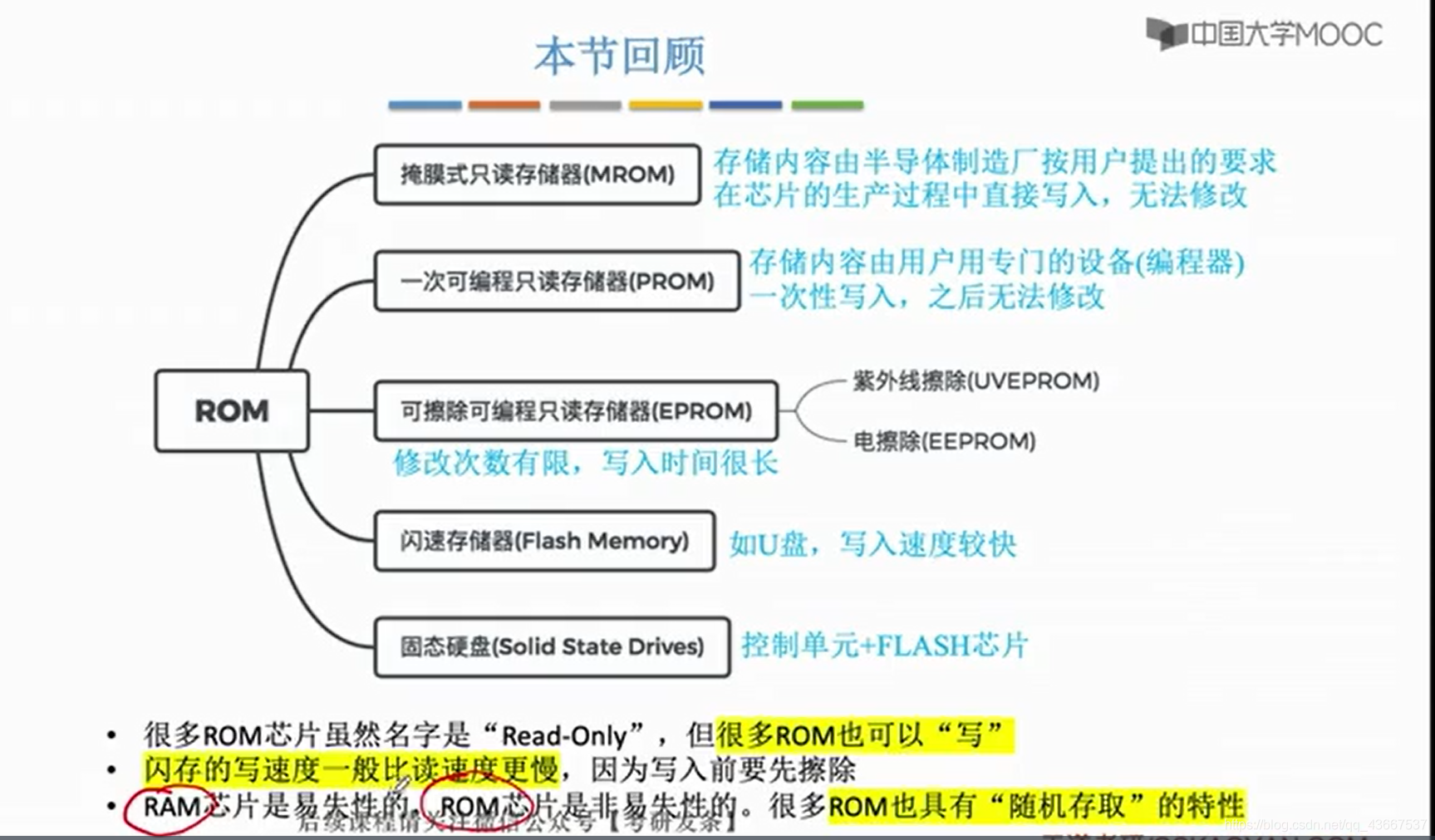

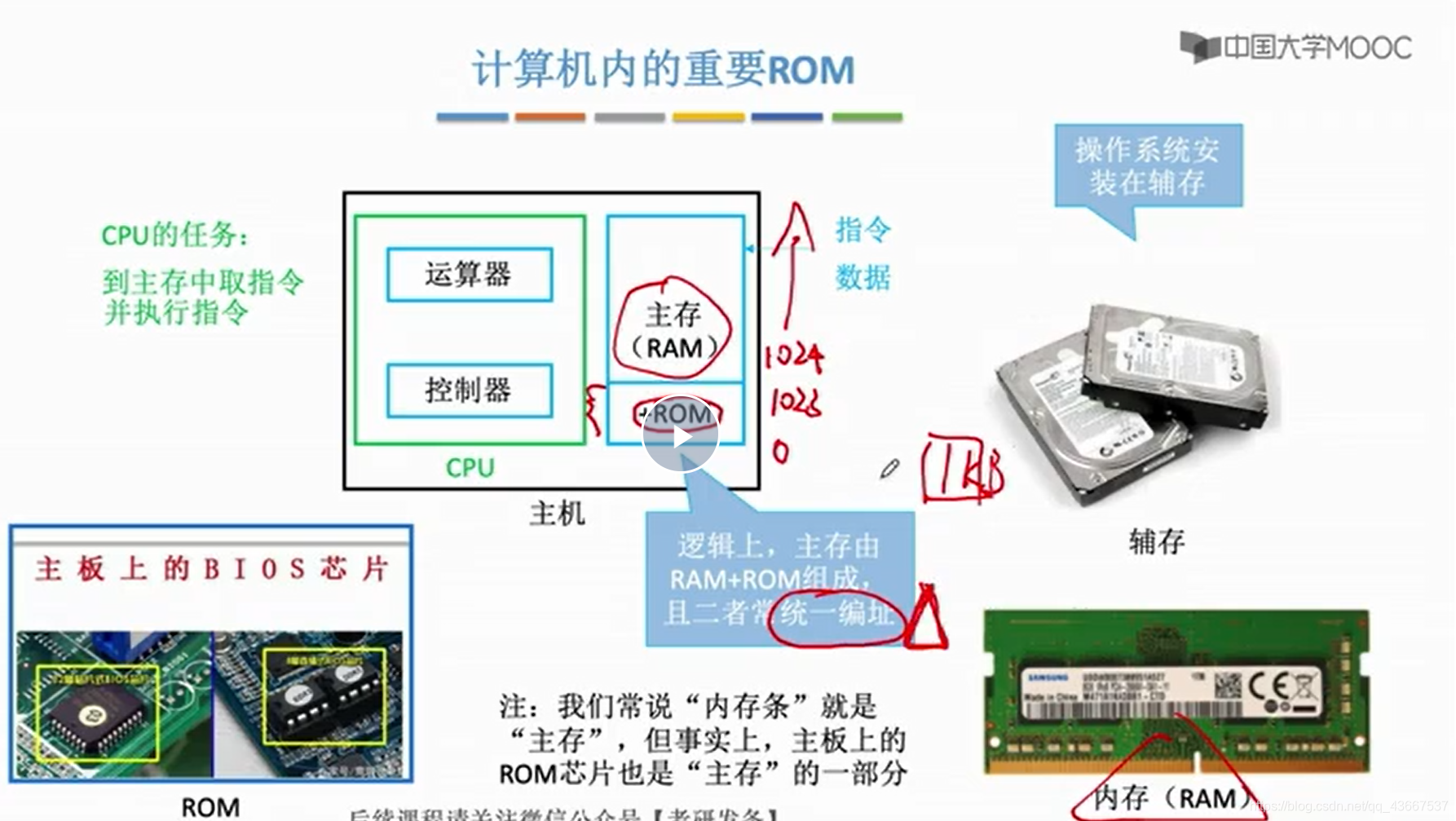

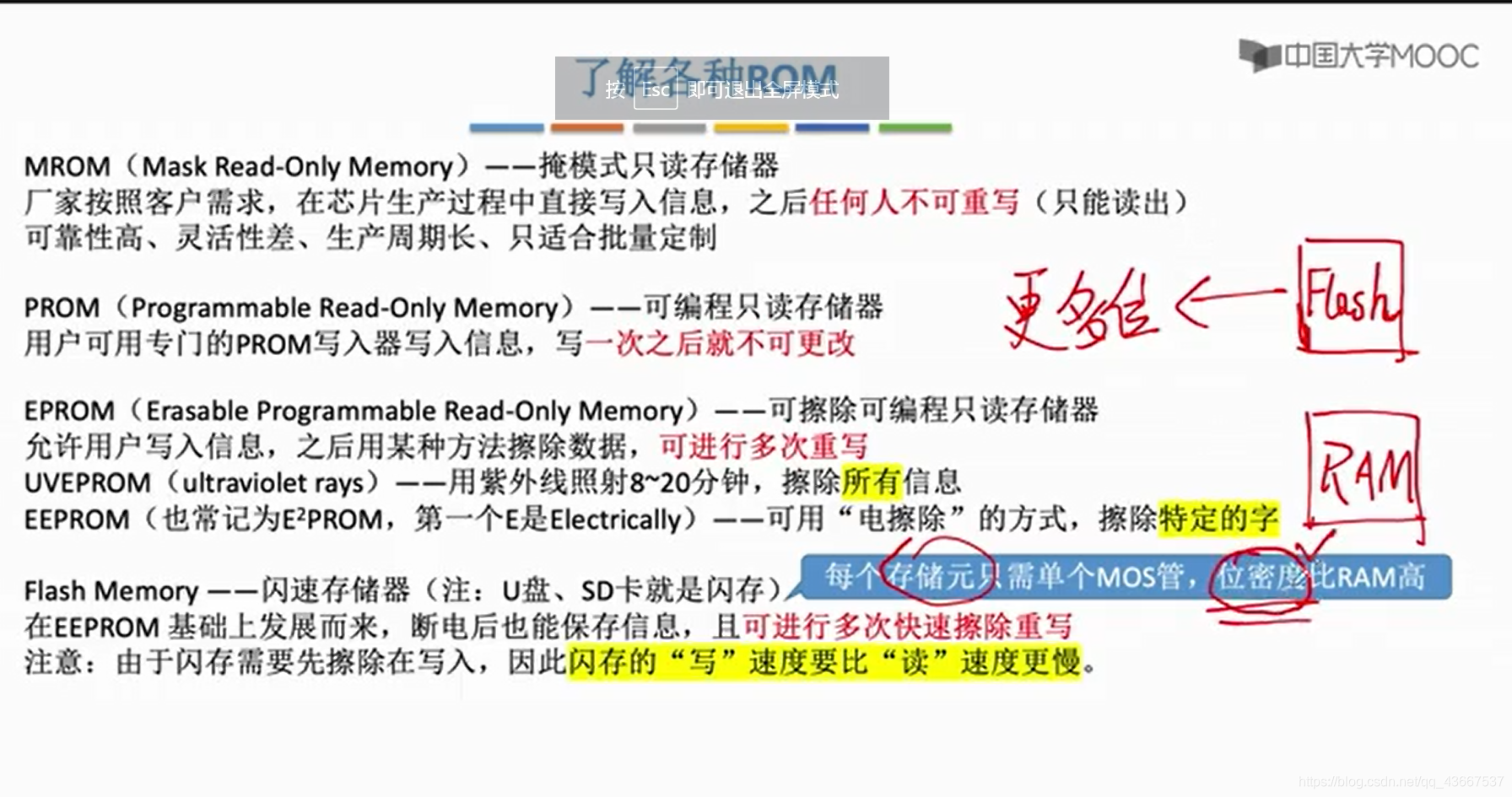

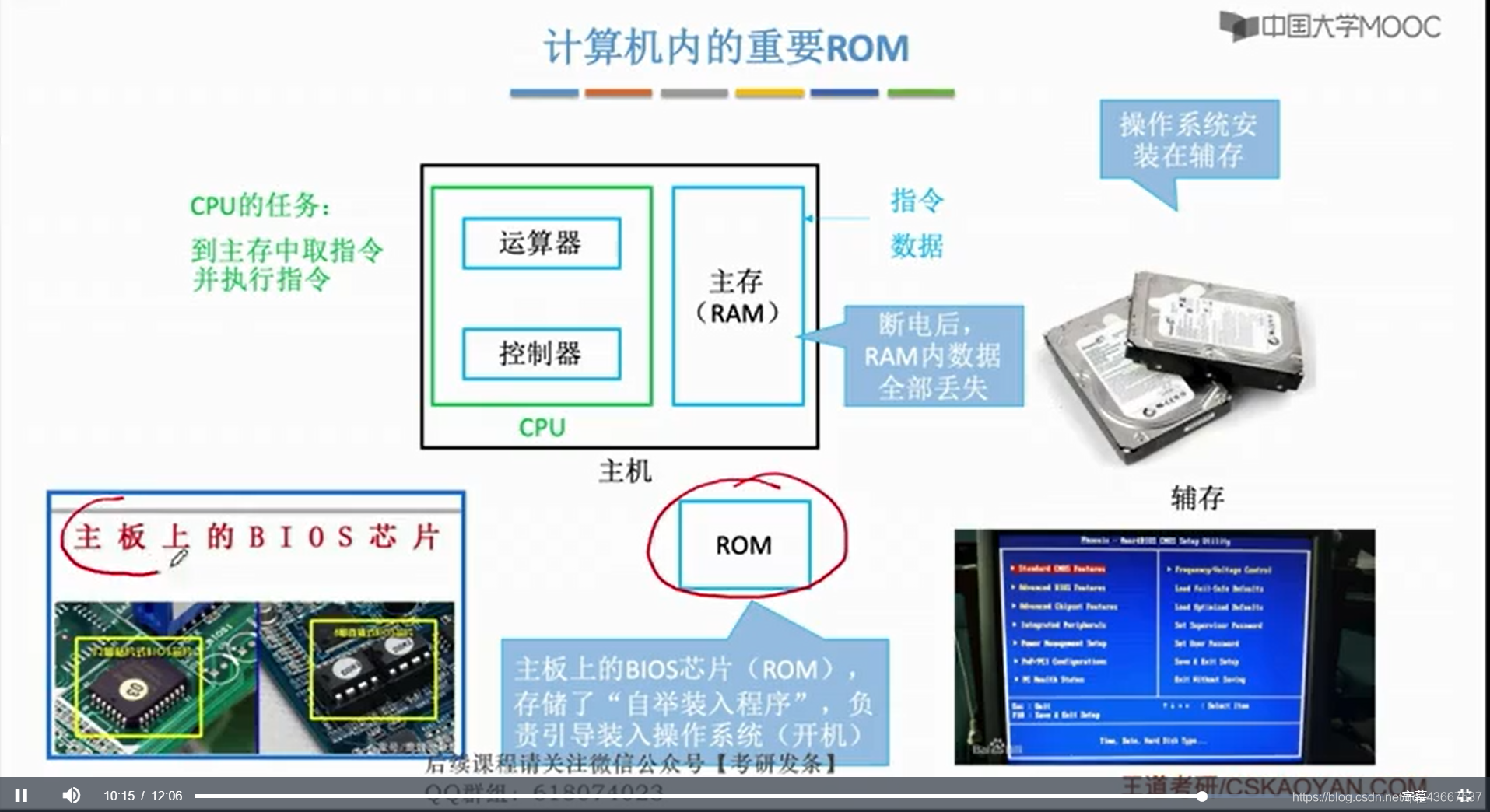

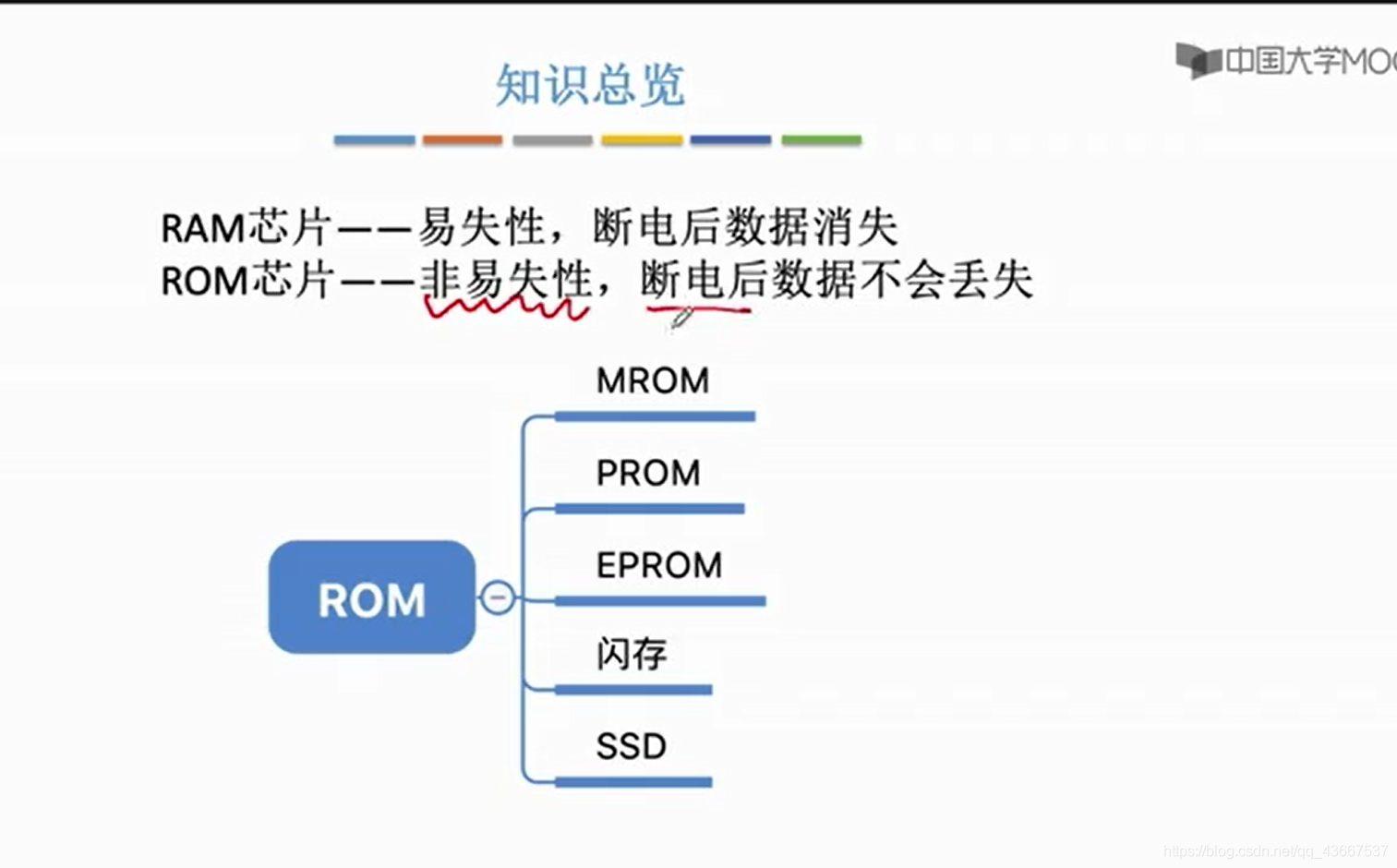

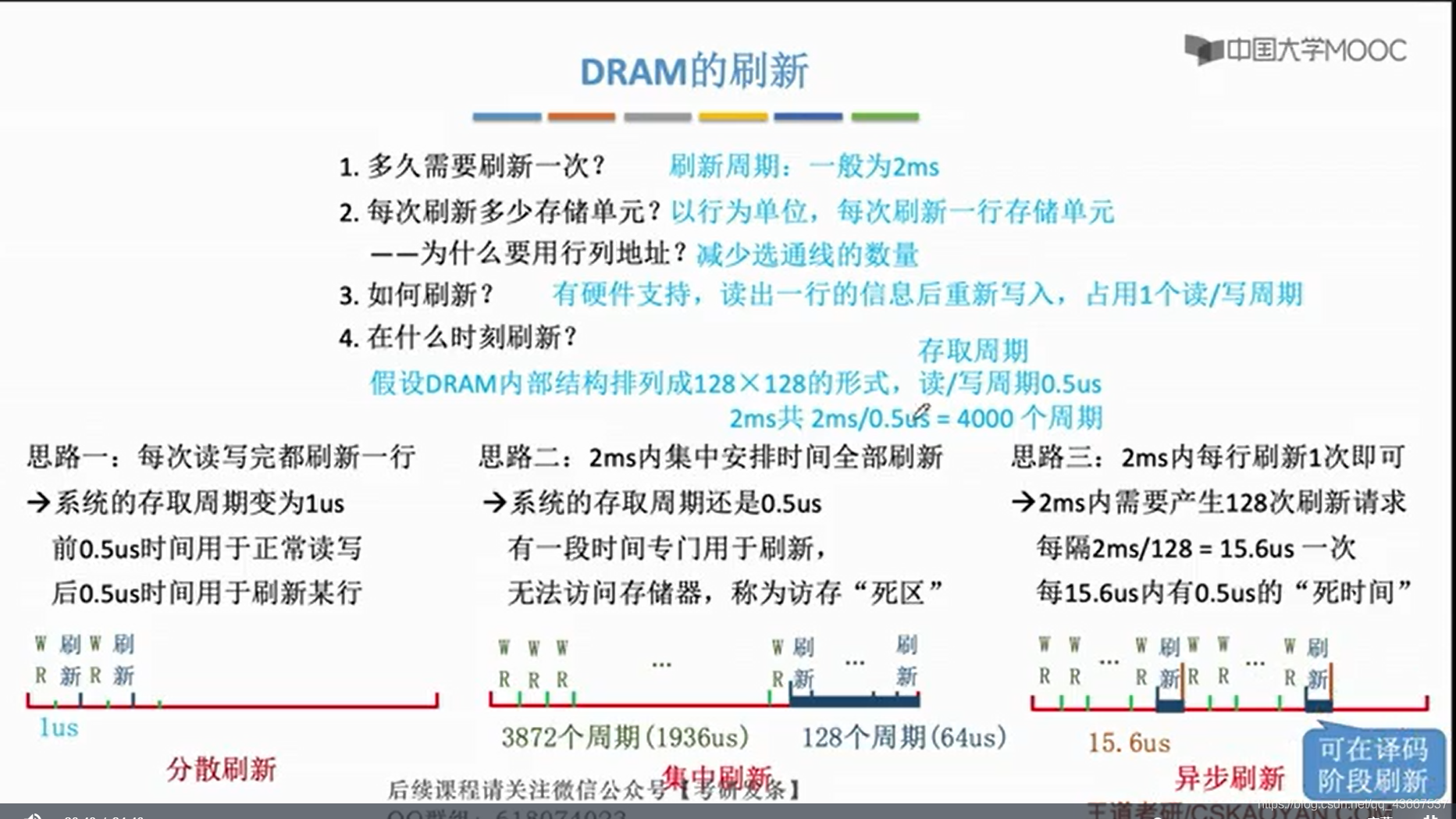

三、RAM

在这里插入图片描述
