BGP(边界网关协议)-----BGP路由属性

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

这两个属性是用于BGP路由反射器RR，防止环路用的，但功能不一样：

originator-id：防止集群内出现环路

当RR收到客户或是非客户的路由信息放射给他的其它客户时加上originator-id属性，一般是对端的BGP router-id. 当路由器收到是originator-id是自己的话就把路由信息给丢弃来达到防止环路的目的。

originator_id属性只有当RR从客户端学到路由信息向其它客户端反射路由时才会加上，来防止环路。

cluster-list：防止集群内出现环路

属性有点类似于AS-PATH属性，它在存在路由放射组的时候用。当两台RR互为客户时，当一台RR向另外一台RR放射路由时会加上cluster-list属性，一般是自己的cluster id号来填充。如果RR收到路由信息的cluster-list属性与自己的cluster id一致的话，就把此路由信息丢弃，来达到防止环路的目的。

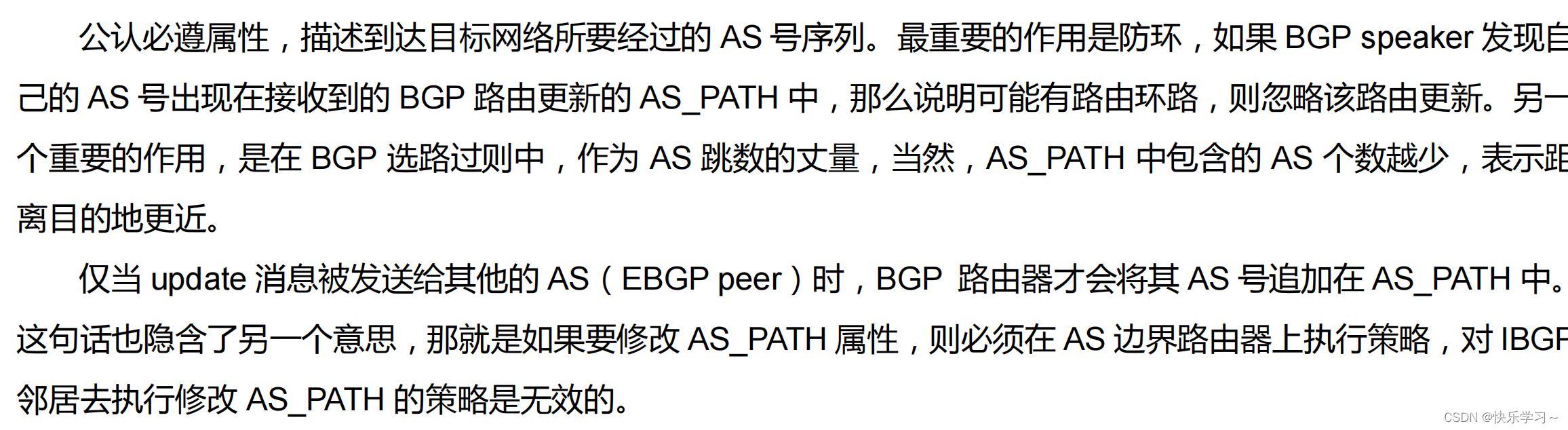

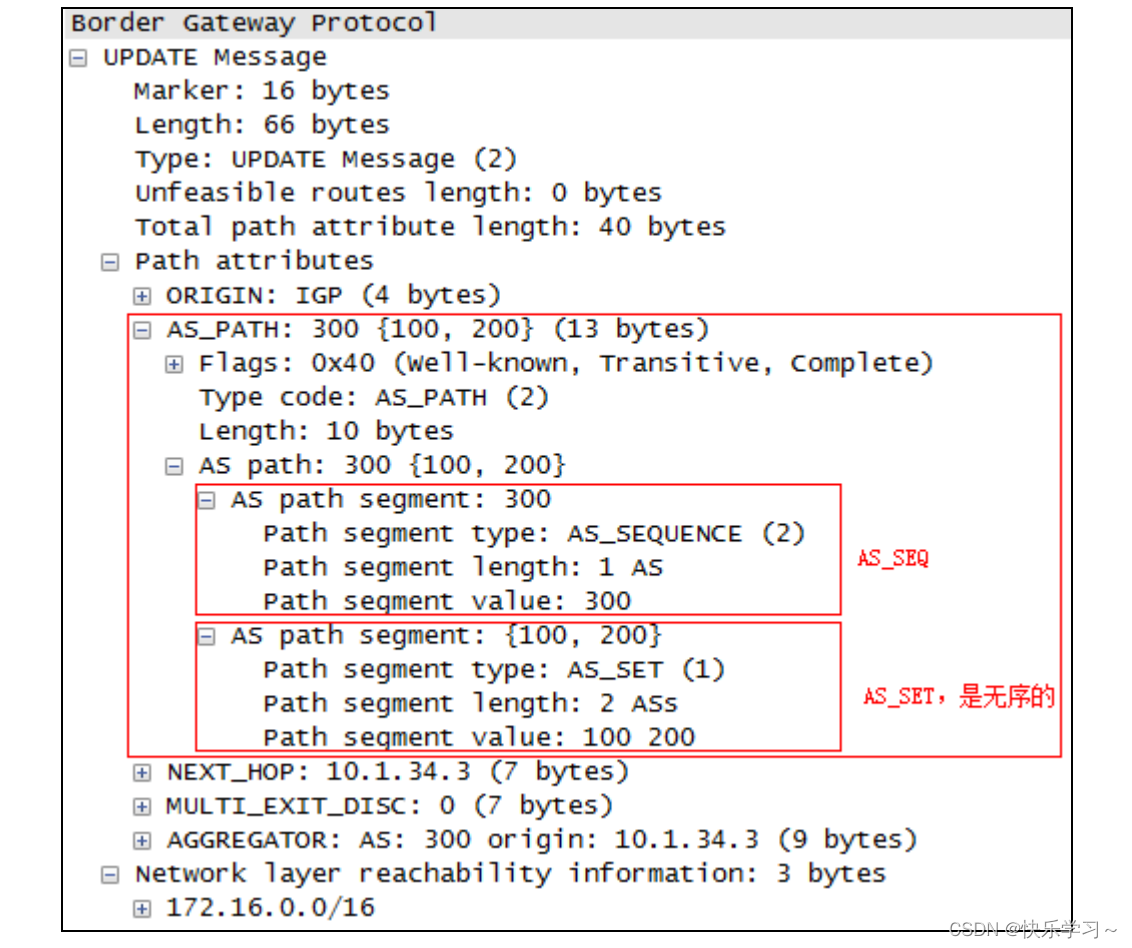

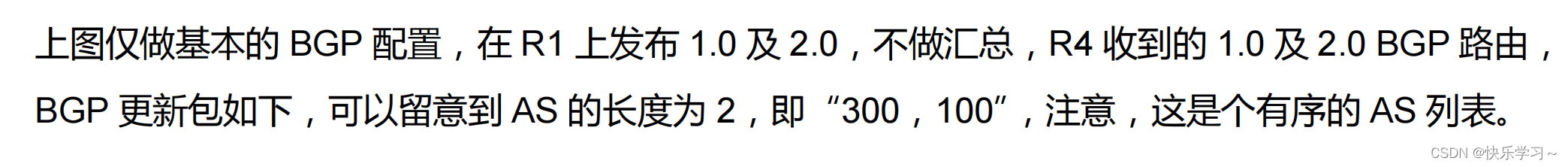

AS_PATH细节剖析

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

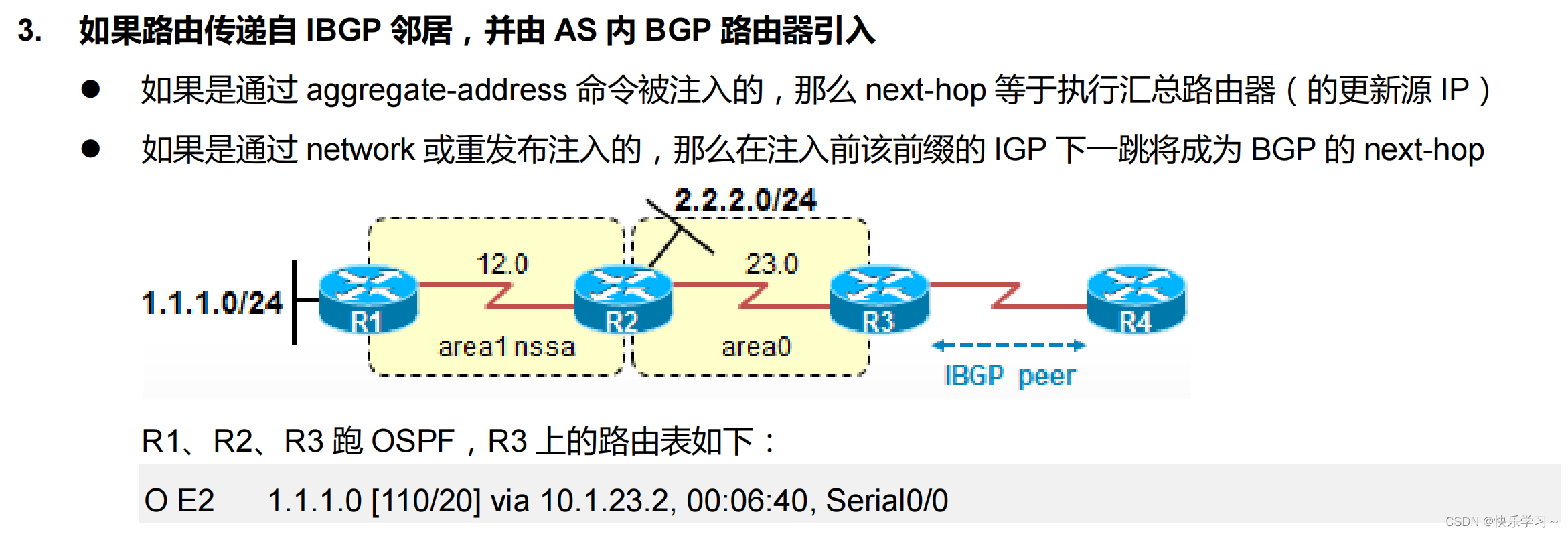

Next_Hop细节剖析

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
