vivado ila没有信号，也不能添加

最新推荐文章于 2025-03-03 13:17:46 发布
最新推荐文章于 2025-03-03 13:17:46 发布
阅读量6.2k 收藏 15
点赞数 4
分类专栏： VIVADO & VHDL常见报错 文章标签： fpga开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_43811597/article/details/127143283
版权
本文介绍了在不掉电的情况下打开硬件连接导致ILA自动打开的问题及解决办法。主要原因是未正确下载新的bit文件，只需通过点击“program device”重新下载程序即可解决。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

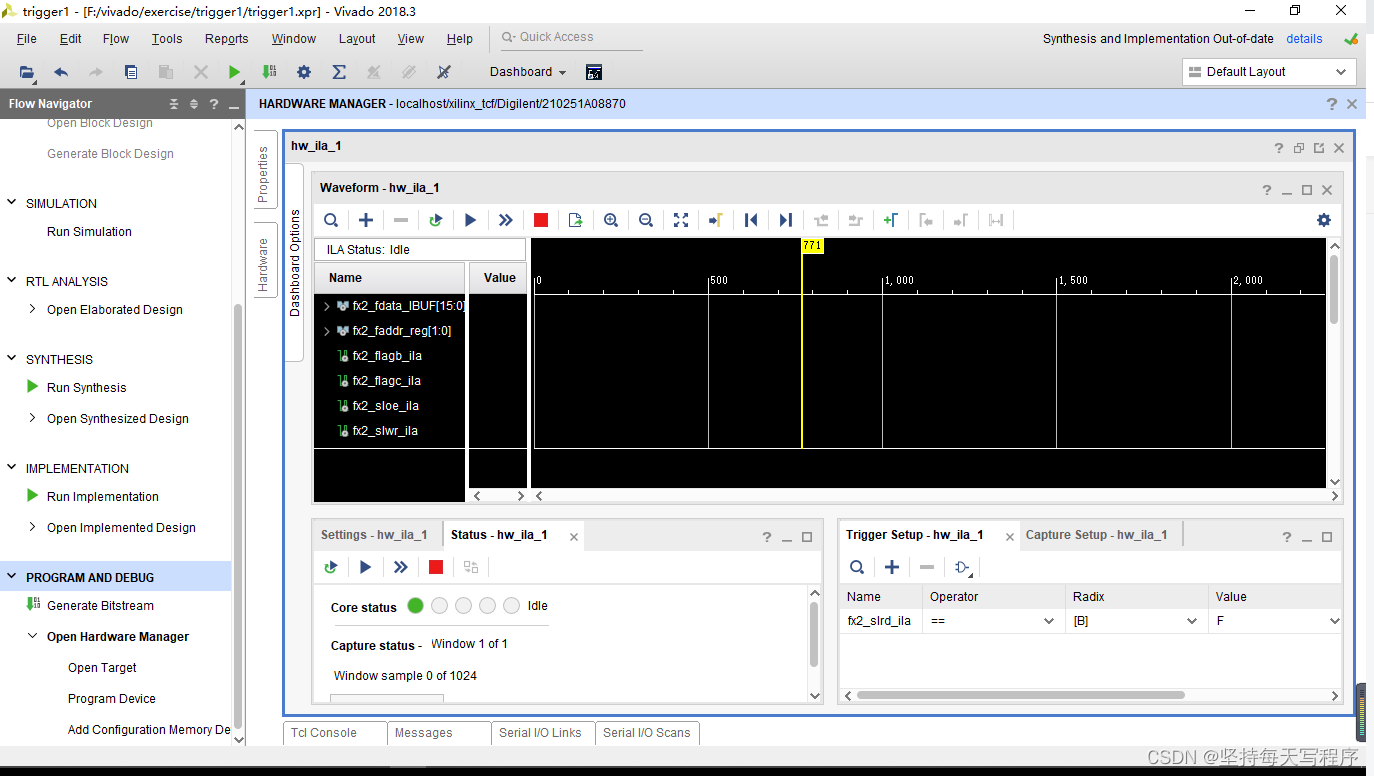

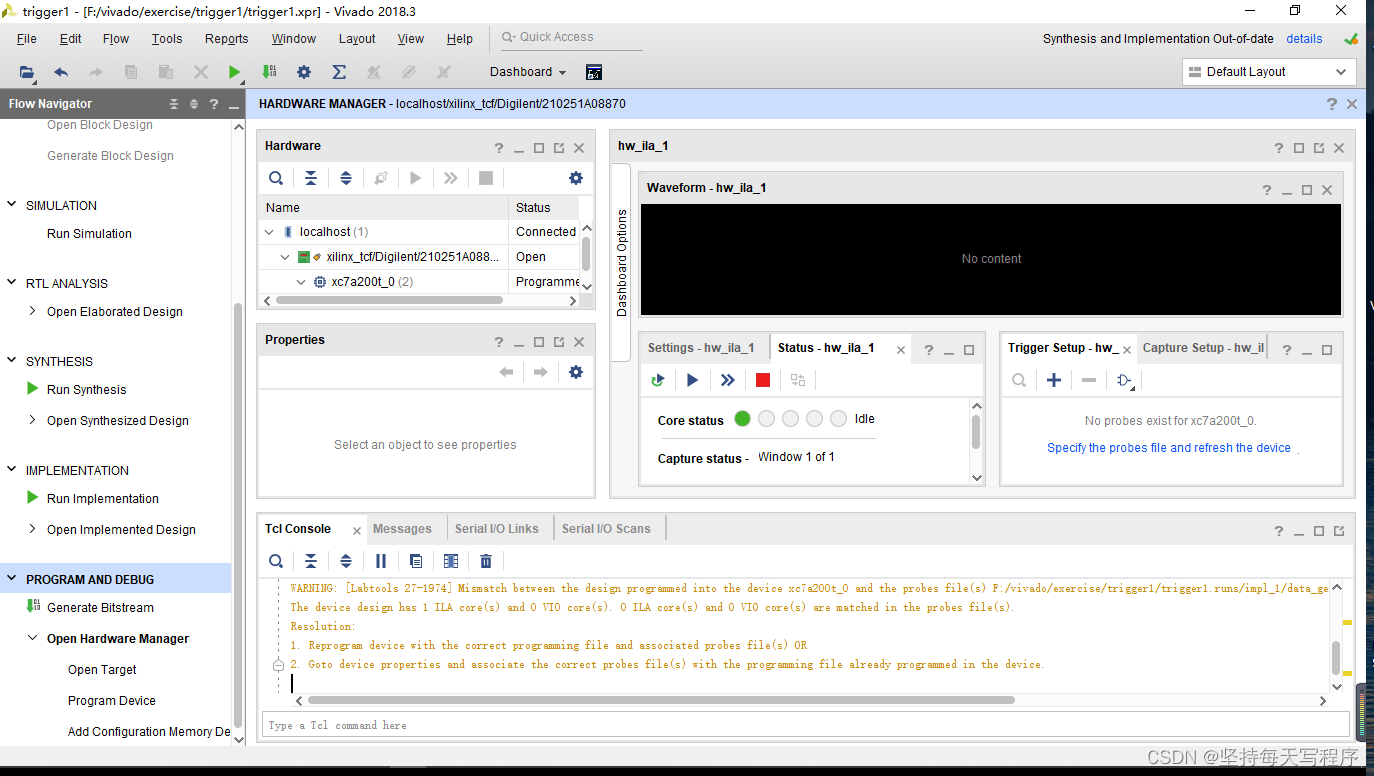

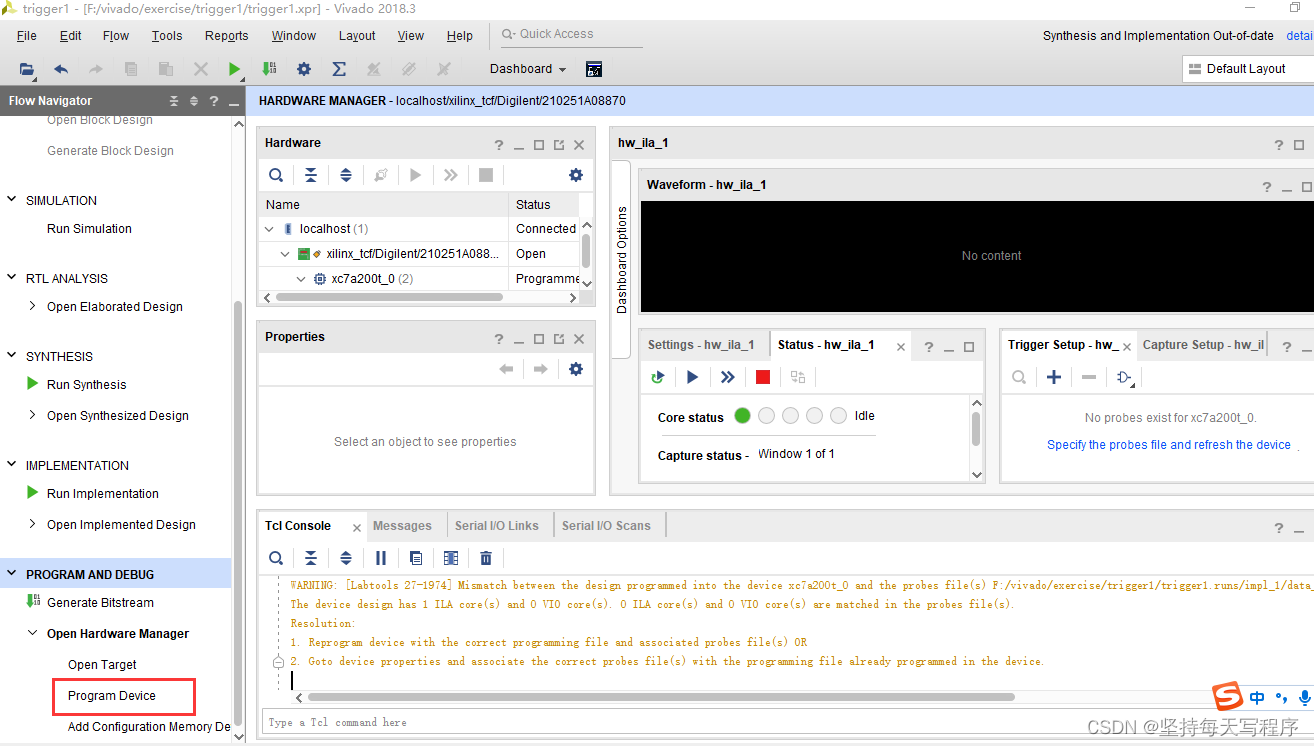

 这种情况就是下载的程序不对，或者没有下进去，一般是两种情况，第一，下载了固化的bit文件，那么必须先掉电才有效。第二种，下载程序时，没有掉电就打开硬件连接了，此时没有下载新的bit文件，里面还是上一次的bit文件，但此时ila会自动打开。所以点击program device重新下载程序即可。

 就可以了
