1、实现效果

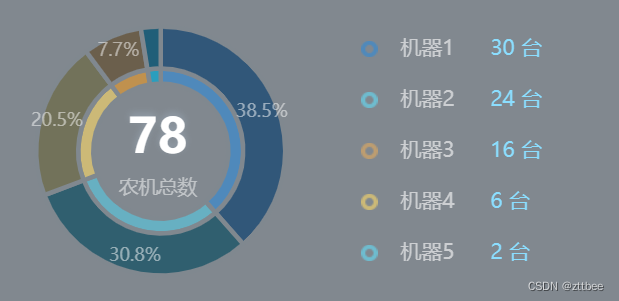

环形图，有两层环形，扇形之间有间隔，中间是标题，图例是自定义图片
在这里插入图片描述
2、实现
在template里写一个盒子放图表

<div class="chartMachineStyle" ref="chartMachine"></div>

在style里设置盒子尺寸

.chartMachineStyle {

			height: 200px;
			width:355px
		}

在data中声明一个变量

myChartMachine: '',

在methods写一个配置图表函数

	initChartMachine() {

				var data = [{

					name: '机器1',
					value: '30',
					icon: 'image://https://asc-test1.oss-cn-beijing.aliyuncs.com/2023/07/05/icon1.png'
				}, {

					name: '机器2',
					value: '24',
					icon: "image://https://asc-test1.oss-cn-beijing.aliyuncs.com/2023/07/05/icon2.png",
				}, {

					name: '机器3',
					value: '16',
					icon: "image://https://asc-test1.oss-cn-beijing.aliyuncs.com/2023/07/05/icon3.png",
				}, {

					name: '机器4',
					value: '6',
					icon: "image://https://asc-test1.oss-cn-beijing.aliyuncs.com/2023/07/05/icon4.png",
				}, {

					name: '机器5',
					value: '2',
					icon: "image://https://asc-test1.oss-cn-beijing.aliyuncs.com/2023/07/05/icon5.png",
				}, ]
				var subText = '78'
				let _this = this;
				this.myChartMachine = echarts.init(this.$refs.chartMachine)
				var option;
				option = {

					tooltip: {

						trigger: "item",
						formatter: "{b}<br/> {c}台  ({d}%)",
