时序图 - 语法

时序图 - 语法

开始

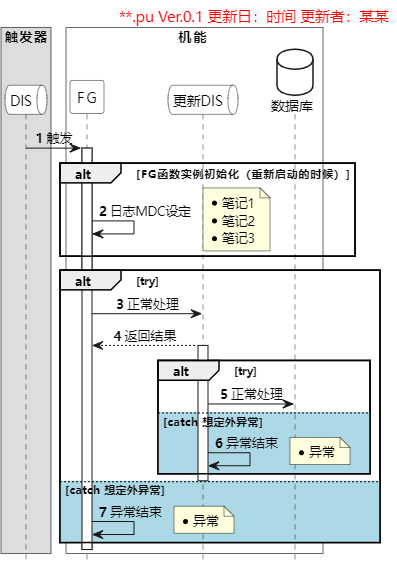

@startuml 图表名
header <size:15><color:red> **.pu Ver.0.1 更新日：时间 更新者：某某

定义

'隐藏'
hide footbox
'自动编号'
autonumber
'顺序消息对齐'
skinparam sequenceMessageAlign center

box 触发器
    queue DIS #white
end box

'定义一个盒子 命名，内容块'
box 机能 #white
	'参与者 名称 as 别名 #颜色'
    participant FG as FG别名 #white
    '队列 名称 #颜色'
    queue 更新DIS  #white
    '数据库 名称 #颜色'
    database 数据库 as 数据库别名 #white
end box

流程设计

DIS -> FG: 触发
'使其活动'
activate FG
	alt FG函数实例初始化（重新启动的时候）
        FG -> FG: 日志MDC设定
        '追回笔记'
        note right
            * 笔记1
            * 笔记2
            * 笔记3
        end note
    end alt

    alt #White try
        FG -> 更新DIS:正常处理
        更新DIS --> FG:返回结果

        activate 更新DIS
            alt #White try
            更新DIS -> 数据库:正常处理
            else #LightBlue catch 想定外异常
                更新DIS -> 更新DIS: 异常结束
                note right
                    * 异常
                end note
            end alt
        deactivate 更新DIS
    else #LightBlue catch 想定外异常
        FG -> FG: 异常结束
        note right
            * 异常
        end note
    end alt
'使其无效'
deactivate FG

@enduml
