STM32项目分享：智能书桌

原创 已于 2025-11-06 16:46:28 修改 · 388 阅读 · 9 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #嵌入式硬件 #单片机

于 2025-11-05 15:42:45 首次发布

目录

 一、前言

 二、项目简介

1.功能详解

2.主要器件

三、原理图设计

四、PCB硬件设计

PCB图

五、程序设计

六、实验效果 ​编辑

 七、包含内容

  项目分享

 一、前言

项目成品图片：

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV18U41zhEky/?spm_id_from=333.1387.homepage.video_card.click&vd_source=a90461cae133c0c360a3780433efae62

（资料分享见文末）

 二、项目简介

1.功能详解

基于STM32的智能书桌

功能如下：

  1. 主控芯片为STM32F103C8T6单片机
  2. 超声波传感器测量距离
  3. 光敏传感器监测环境光照强度
  4. 红外光电传感器用来监测是否有人
  5. OLED显示屏实时显示距离、是否有人、光照强度
  6. 按键可设置阈值和模式切换
  7. 自动模式下距离、光照值超过阈值范围触发蜂鸣器报警，并播放语音
  8. 手动模式下可通过按键控制LED和舵机的开关
  9. 蓝牙APP显示信息并完成控制指令下发

2.主要器件

  • STM32F103C8T6单片机
  • OLED 屏幕
  • 红外光电传感器
  • 超声波传感器
  • 光敏传感器
  • 继电器
  • 蜂鸣器

三、原理图设计

四、PCB硬件设计

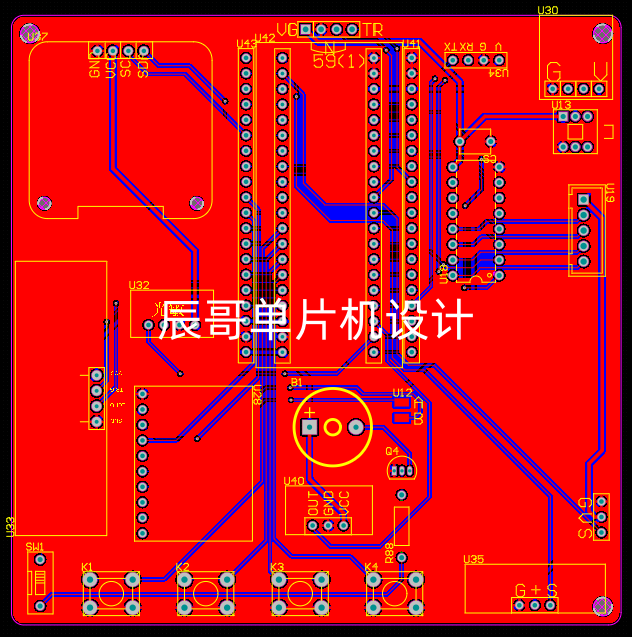

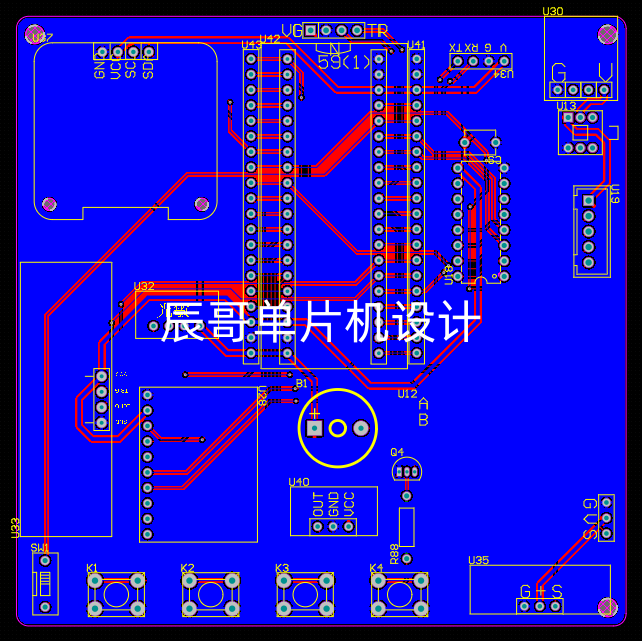

PCB图

五、程序设计

#include "stm32f10x.h"
#include "led.h"
#include "beep.h"
#include "usart.h"
#include "usart2.h"
#include "delay.h"
#include "jdq.h"
#include "ds18b20.h"
#include "LDR.h"
#include "oled.h"
#include "key.h"
#include "Modules.h"
#include "TIM2.h"
#include "TIM3.h"
#include "adcx.h"
#include "flash.h"
#include "fan.h"
#include "bump.h"
#include "water.h"
#include "ph.h"

/****************异方辰电子工作室******************
		             STM32

*文件            ：	STM32智能书桌
*版本	   		 ：	V1.0
*日期	   		 ：	2025.10.13
*MCU	   		 ：	STM32F103C8T6
*接口	   		 ：	见代码
*BILIBILI	   	 ：	异方辰电子
*小红书	    	 ：	异方辰电子
*CSDN	    	 ：	异方辰电子
*授权IP	   		 ：	辰哥单片机设计、异方辰、YFC电子、北海单片机设计

**********************BEGIN***********************/
#define KEY_Long1	11

#define KEY_1	1
#define KEY_2	2
#define KEY_3	3
#define KEY_4	4

#define FLASH_START_ADDR	0x0801f000	//写入的起始地址

//传感器变量声明
u16 lux;//光照值变量
u16 soil_temp;//土壤温度变量
u16 soil_Humi;//土壤湿度变量
u32 dat;
u16 co2Data;//二氧化碳变量
uint16_t time_num = 0;								//10ms计时


SensorModules sensorData;								//声明传感器数据结构体变量
SensorThresholdValue Sensorthreshold;		//声明传感器阈值结构体变量
DriveModules driveData;									//声明驱动器状态结构体变量
static uint8_t app_cmd = 0;   // 0 无指令  3 开  4 关
uint8_t mode = 0;	//系统模式  1自动  2手动  3设置

//系统静态变量
static uint8_t count_a = 1;  //自动模式按键数
 uint8_t count_m = 1;  //手动模式按键数
static uint8_t count_s = 1;	 //设置模式按键数

extern uint8_t usart2_buf[256];				//串口2接收数组
char display_buf[16];					        //显示数组

/**
  * @brief  显示菜单内容
  * @param  无
  * @retval 无
  */
enum
{
	AUTO_MODE = 0,
	MANUAL_MODE,
	SETTINGS_MODE

}MODE_PAGES;


int main(void)
{
  SystemInit();//配置系统时钟为72M
	delay_init(72);
	ADCX_Init();
	Key_Init();
	BEEP_Init();
	MOTOR_Init();
	Ultrasonic_Init();
	USART3_Config();
	TIM2_Init(9,14398);
	TIM3_Init(20000-1,72 - 1);

	USART2_Init();
	USART1_Config();//串口初始化
	OLED_Init();
	OLED_Clear();
	OLED_Refresh();

	Sensorthreshold.distanceValue = FLASH_R(FLASH_START_ADDR);	//从指定页的地址读FLASH
	Sensorthreshold.luxValue = FLASH_R(FLASH_START_ADDR+2);			//从指定页的地址读FLASH
	sensorData.gaodu = FLASH_R(FLASH_START_ADDR+4);							//从指定页的地址读FLASH
	sensorData.LED = FLASH_R(FLASH_START_ADDR+6);								//从指定页的地址读FLASH
	sensorData.jiaodu = FLASH_R(FLASH_START_ADDR+8);						//从指定页的地址读FLASH
	TimeData.H = FLASH_R(FLASH_START_ADDR+10);									//从指定页的地址读FLASH
	TimeData.M = FLASH_R(FLASH_START_ADDR+12);									//从指定页的地址读FLASH
	TimeData.S = FLASH_R(FLASH_START_ADDR+14);									//从指定页的地址读FLASH

	if(TimeData.H > 24) TimeData.H = 12;
	if(TimeData.M > 60) TimeData.M = 00;
	if(TimeData.S > 60) TimeData.S = 00;

	sensorData.LED = 0;
	sensorData.gaodu = 1;
	sensorData.jiaodu = 0;

	if(Sensorthreshold.luxValue > 999) Sensorthreshold.luxValue = 100;
	if(Sensorthreshold.distanceValue > 80) Sensorthreshold.distanceValue = 20;

	USART3_SendString((uint8_t*)"AF:30");
	delay_ms(500);
	USART3_SendString((uint8_t*)"A7:00001");
	delay_ms(1000);
	TimeData.New = 1;

	TimeData.Time_f = 0;

  while (1)
  {

		USART2_ProcessCmd();		//从蓝牙模块接收数据
		SensorScan();						//获取传感器数据

		if(sensorData.lux > 999)
			sensorData.lux = 999; //999 光照值最大值
		if(sensorData.distance > 99)
			sensorData.distance = 99; //99 距离值最大值

		sendControl();					//发送数据到蓝牙模块

		switch(mode)
		{
			case AUTO_MODE:
				AutoControl();
				Control_Manager();

				if(SetAuto() ==1 )
				{
					OLED_autoPage1();	//显示主页面1固定信息
					SensorDataDisplay1();	//显示传感器1数据
				}
				else
				{
					OLED_autoPage2();	//显示主页面2固定信息
					SensorDataDisplay2();	//显示传感器2数据
				}
				/*按键1按下时切换模式*/
				if (KeyNum == KEY_1)   //系统模式mode  1自动  2手动  3设置
				{
					KeyNum = 0;
					mode = MANUAL_MODE;
					count_m = 1;
					OLED_Clear();
				}

				if (KeyNum == KEY_Long1)
				{
					KeyNum = 0;
					mode = SETTINGS_MODE;
					count_s = 1;
					OLED_Clear();
				}
				break;

				case MANUAL_MODE:

					OLED_manualOption(SetManual());
					ManualControl(SetManual());

					TimeData.Time_D = 0;

					if (SetManual() <= 4)
					{
						OLED_manualPage1();
						ManualSettingsDisplay1();
					}

					if (KeyNum == KEY_1)   //系统模式mode  0手动  1自动（默认）
					{
						KeyNum = 0;
						mode = AUTO_MODE;
						count_a = 1;
						OLED_Clear();
					}
					Control_Manager();

					break;

				case SETTINGS_MODE:

					OLED_settingsOption(SetSelection());	//实现阈值设置页面的选择功能
					ThresholdSettings(SetSelection());	//实现阈值调节功能

					if (Time_f1 == 1)
					{
						OLED_settingsPage1();	//显示阈值设置界面1固定信息
						SettingsThresholdDisplay1();	//显示传感器阈值1数据

					}
					else if(Time_f1 == 2)	//否则显示设置页面2
					{
						OLED_settingsPage2();	//显示阈值设置界面2固定信息
						SettingsThresholdDisplay2();	//显示传感器阈值3数据
					}
					else if(Time_f1 == 3)
					{
						OLED_settingsPage3();	//显示阈值设置界面4固定信息
						SettingsThresholdDisplay3();	//显示传感器阈值2数据
					}

					//判断是否退出阈值设置界面
					if (KeyNum == KEY_1)
					{
						KeyNum = 0;

						if(Time_f1 == 1)
						{
							mode = AUTO_MODE;
							count_a = 1;
							count_s = 1;
							OLED_Clear();	//清屏
						}
						else if(Time_f1 == 2)
						{
							mode = SETTINGS_MODE;
							Time_f1 = 1;
							count_s = 1;
							Time_f3 = 0;
							TimeData.New = 1;
							OLED_Clear();	//清屏
						}
						else if(Time_f1 == 3)
						{
							mode = SETTINGS_MODE;
							TimeData.Time_f = 1;
							Time_f1 = 1;
							Time_f3 = 0;
							count_s = 2;
							OLED_Clear();	//清屏
						}

					}
					break;
				default: break;
		}
		//存储修改的传感器阈值至flash内
		FLASH_W(FLASH_START_ADDR, Sensorthreshold.distanceValue, Sensorthreshold.luxValue,
			sensorData.gaodu, sensorData.LED,sensorData.jiaodu,TimeData.H,TimeData.M,TimeData.S);


  }
}

六、实验效果

 七、包含内容
