RT-Thread完整版fal及easyflash移植

最近深圳开始隔离了，居家办公对于我们这种需要做验证仿真的，而家伙都没在手上的打工人太难了。因为最近项目需要用到fal加easyflash软件包，而之前搞过，但是忘记具体的了。还好留有文档，现在也转为文章吧。现在是真的体会到了学了东西没做记录等于白学是什么意思了。

（该移植操作基于stm32f103系列RT-Thread3.1.3）

---

环境：Keil5，ENV工具，STM32F103VET6，STM32CubeMX，stm32f103_hal_1.7.0

只要会制作BSP模板，都可以根据本文进行移植，同时博主也发过制作基于RT-Thread3.1.3系统的BSP制作过程，连接如下 STM32F103系列移植rtthread3.1.3完整版详细过程

1.移植fal

1.1修改Kconfig

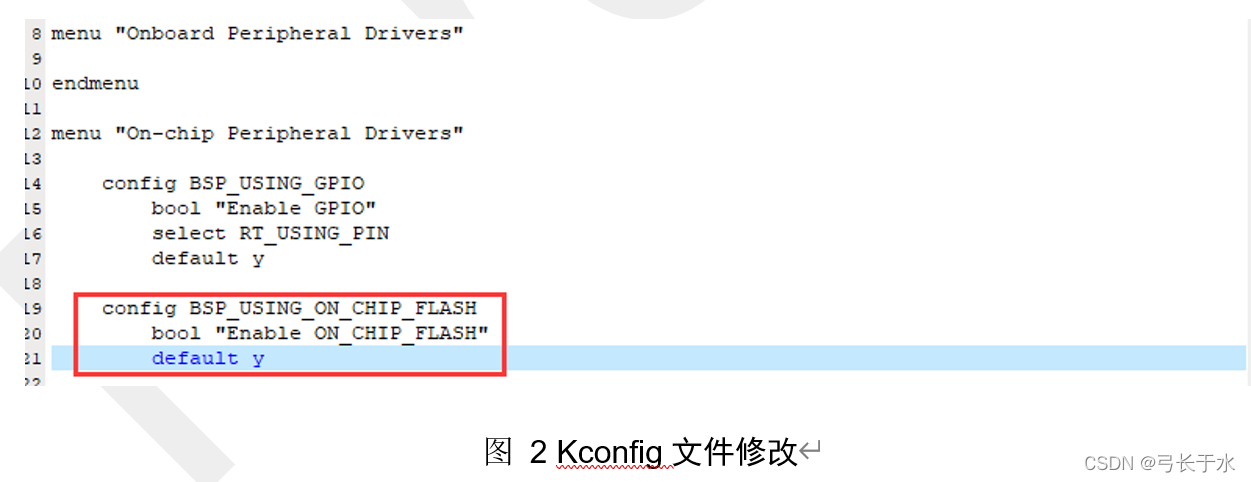

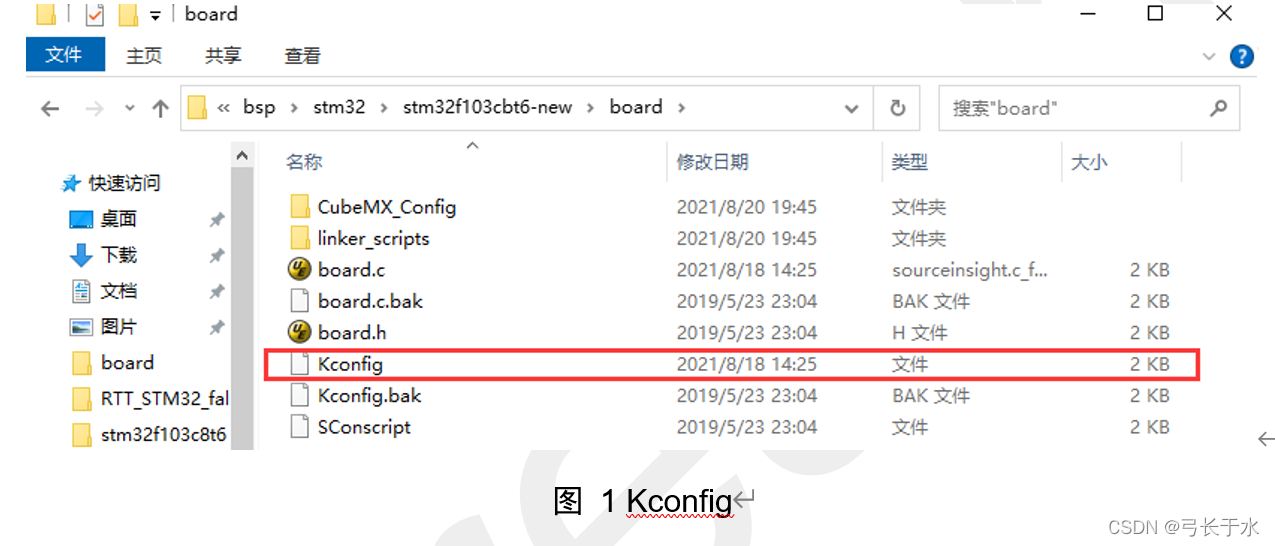

在工程内board文件夹中修改Kconfig，添加如下代码，添加Flash支持。

    config BSP_USING_ON_CHIP_FLASH
        	bool "Enable ON_CHIP_FLASH"
         default y

保存后退出

1.2通过ENV工具打开fal

打开env工具进入到移植好RT-Thread系统的工程目录下输入menucongfig命令进行配置。
进入到以下选项路径：

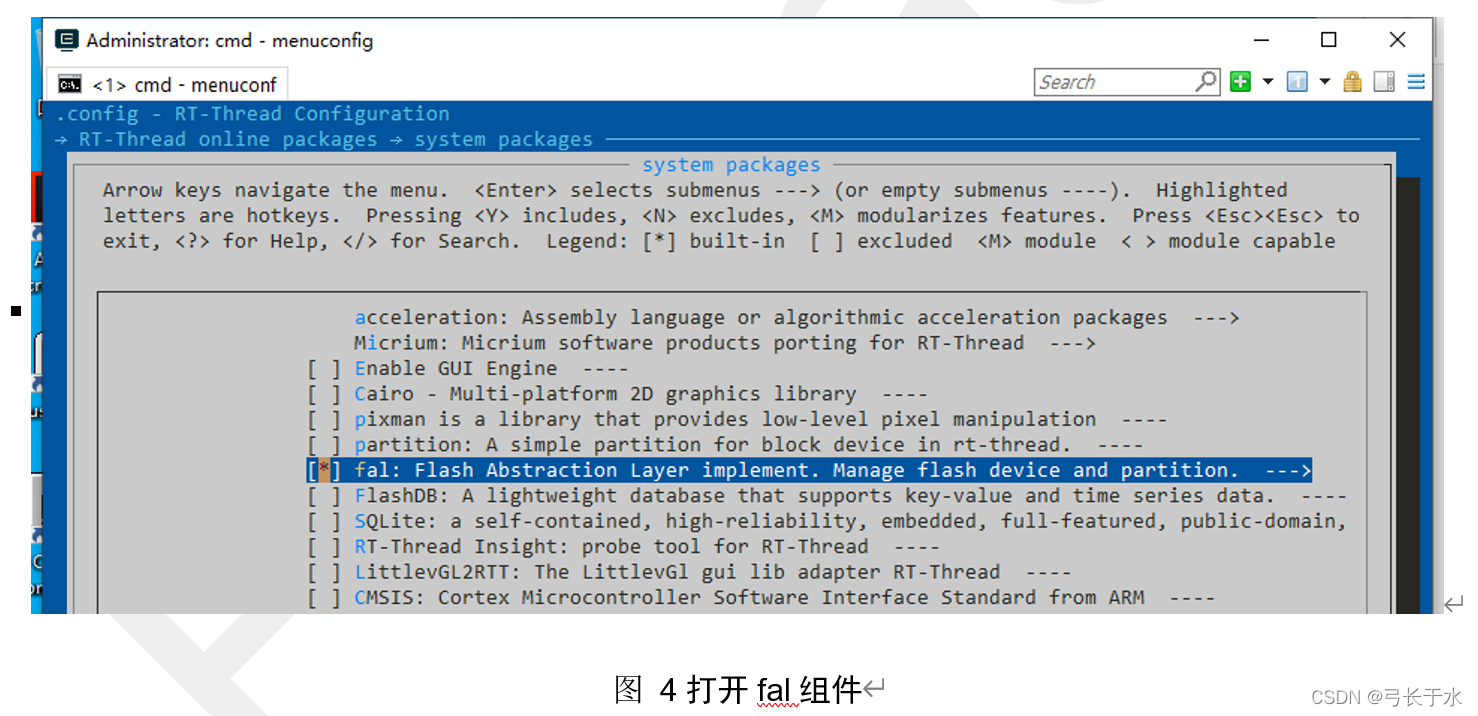

RT-Thread online packages ->
System packages -> 选择打开fal

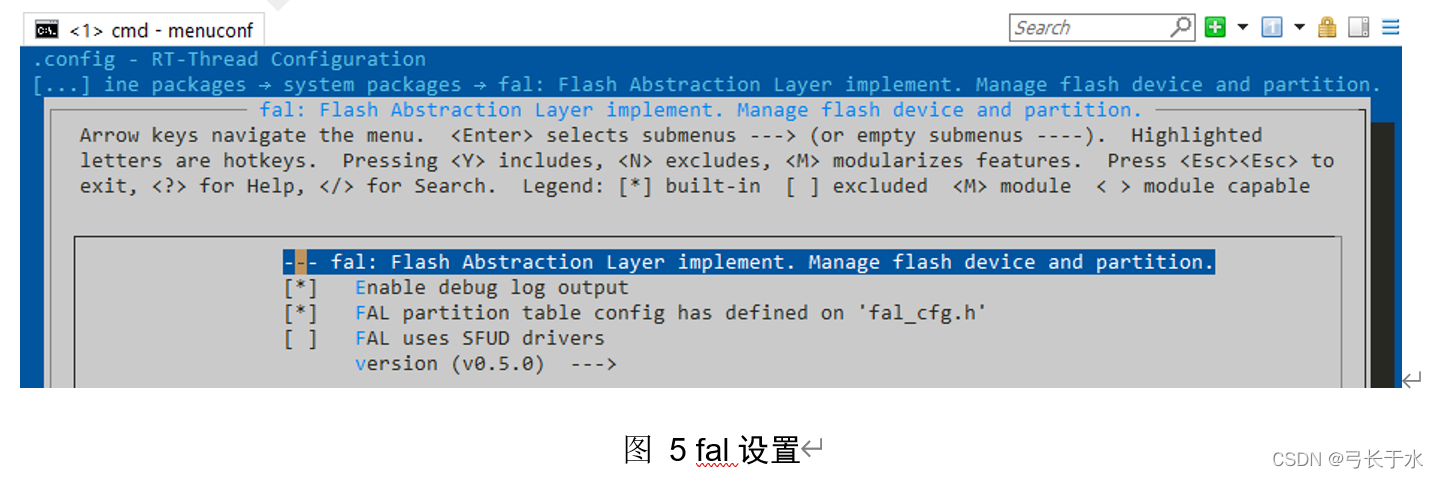

进入fal进行如下设置

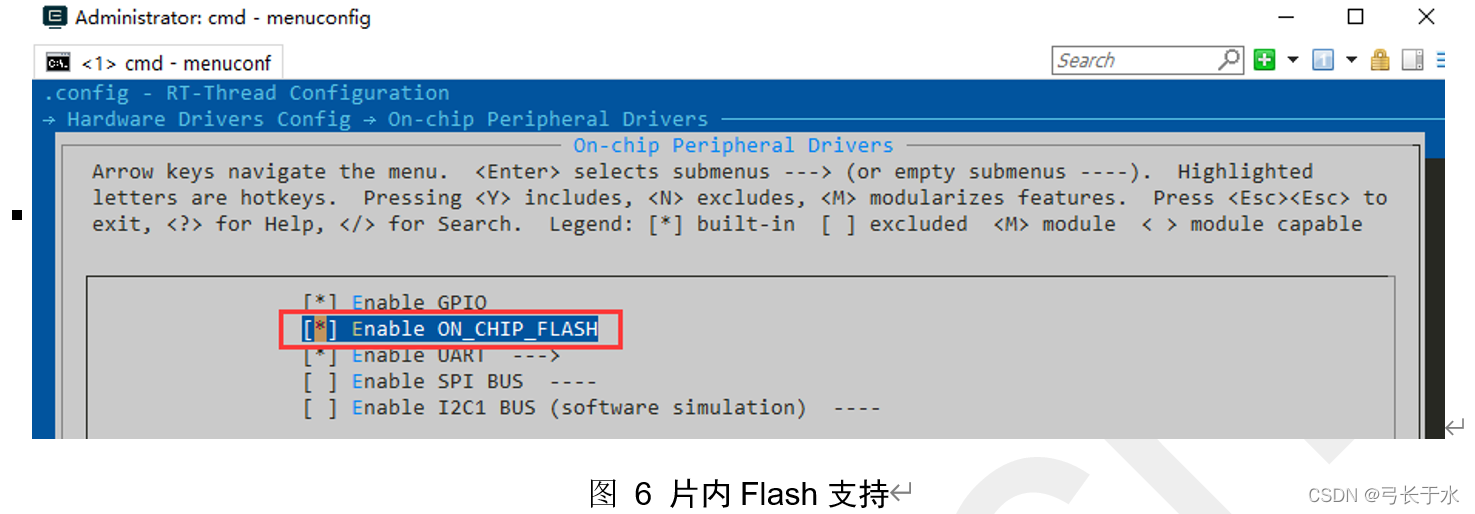

确认Flash支持打开，进入到如下选项中：
Hardware Drivers Config ->
On-chip Peripheral Drivers ->

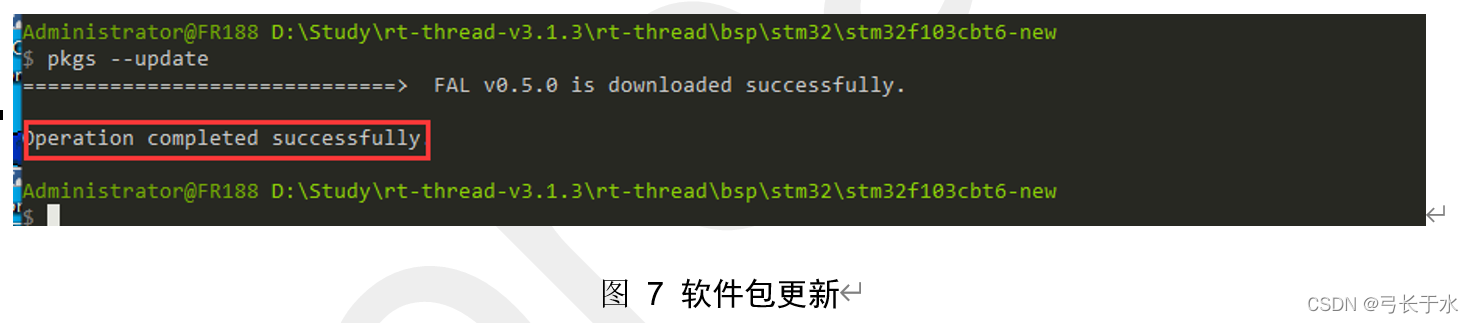

退出ENV工具，保存设置。然后在ENV工具内输出pkgs –update更新软件包。

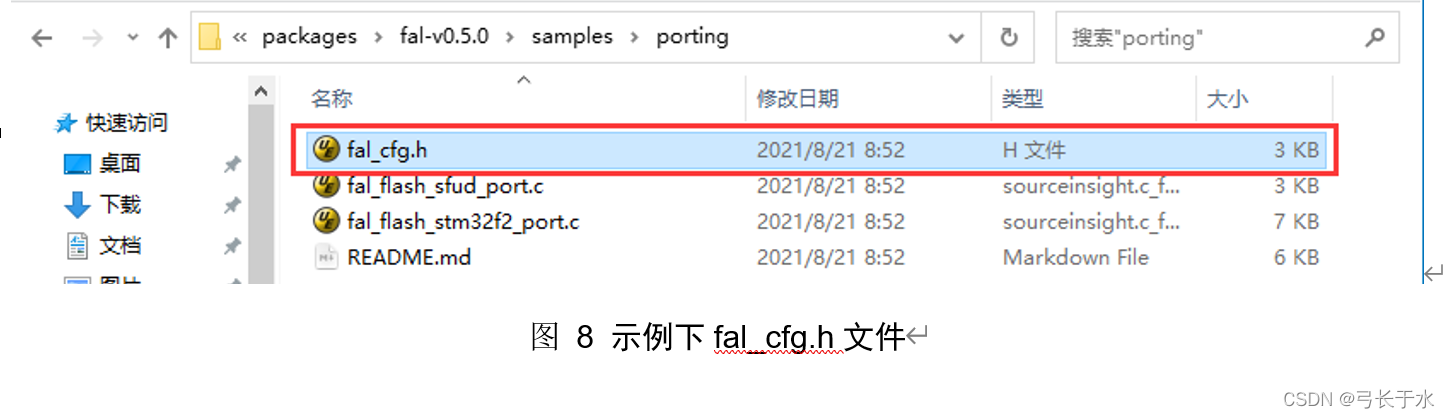

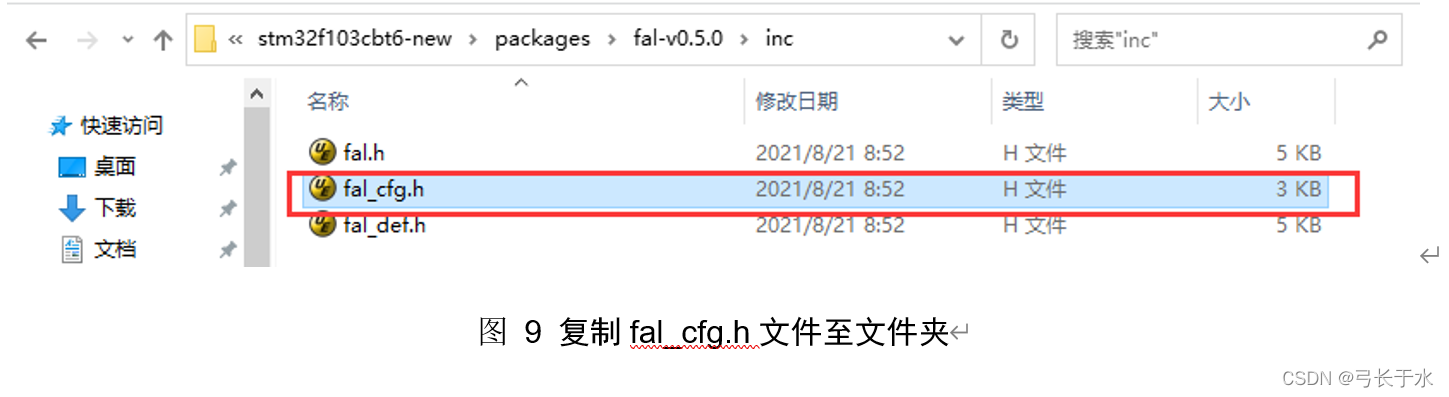

进入工程文件夹下会发现有个packages的文件夹，打开fal/samples/porting复制里面的fal_cfg.h到packages/fal/inc路径下

再次打开ENV工具在工程路径下重新生成MDK5工程

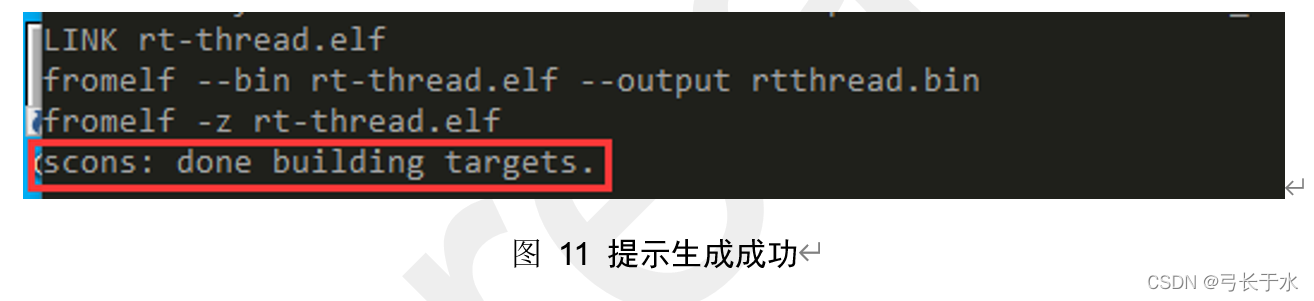

出现如下提示就生成成功了

1.3打开工程修改文件

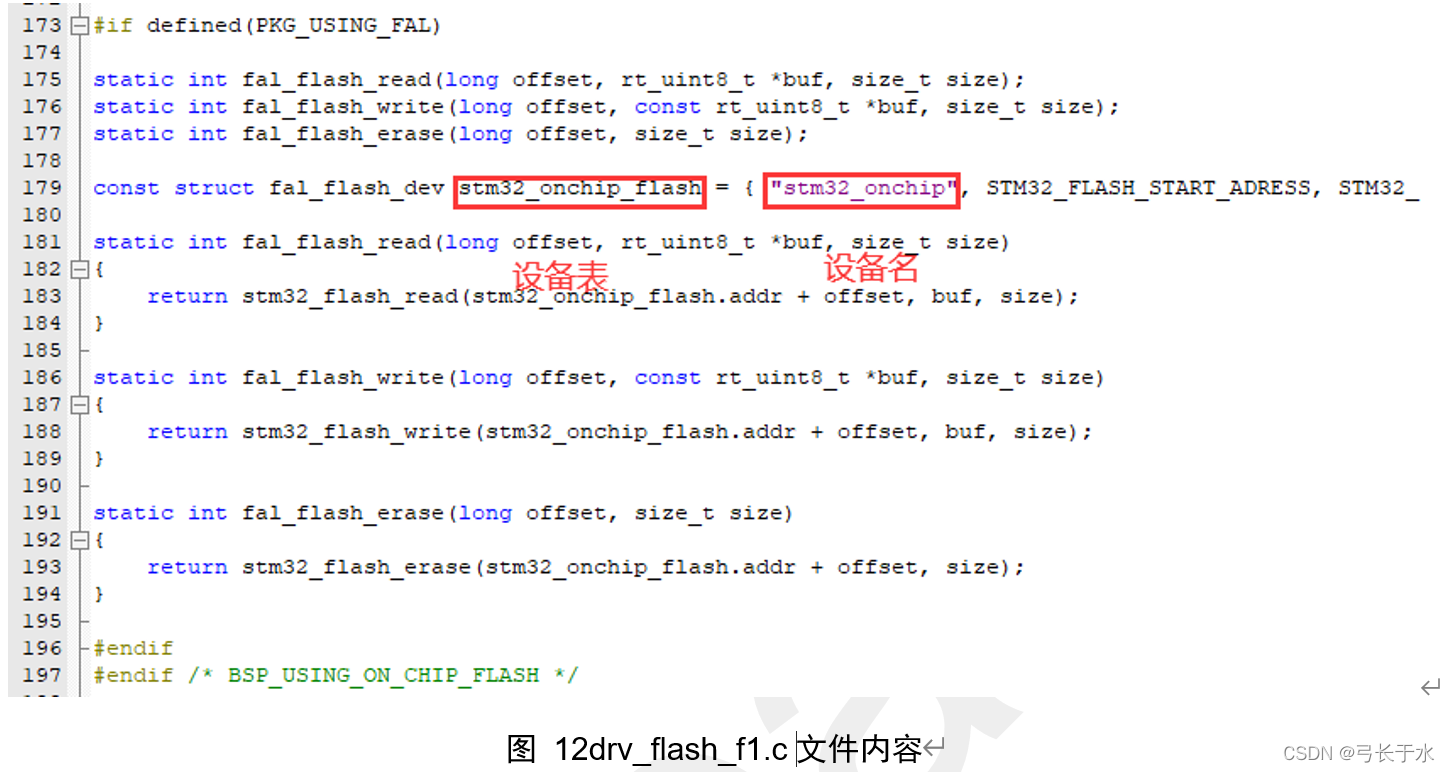

打开工程,会发现增加了fal分组以及在Drivers中增加了drv_flash_f1.c文件，打开该文件，找到以下定义：
记住这两个定义

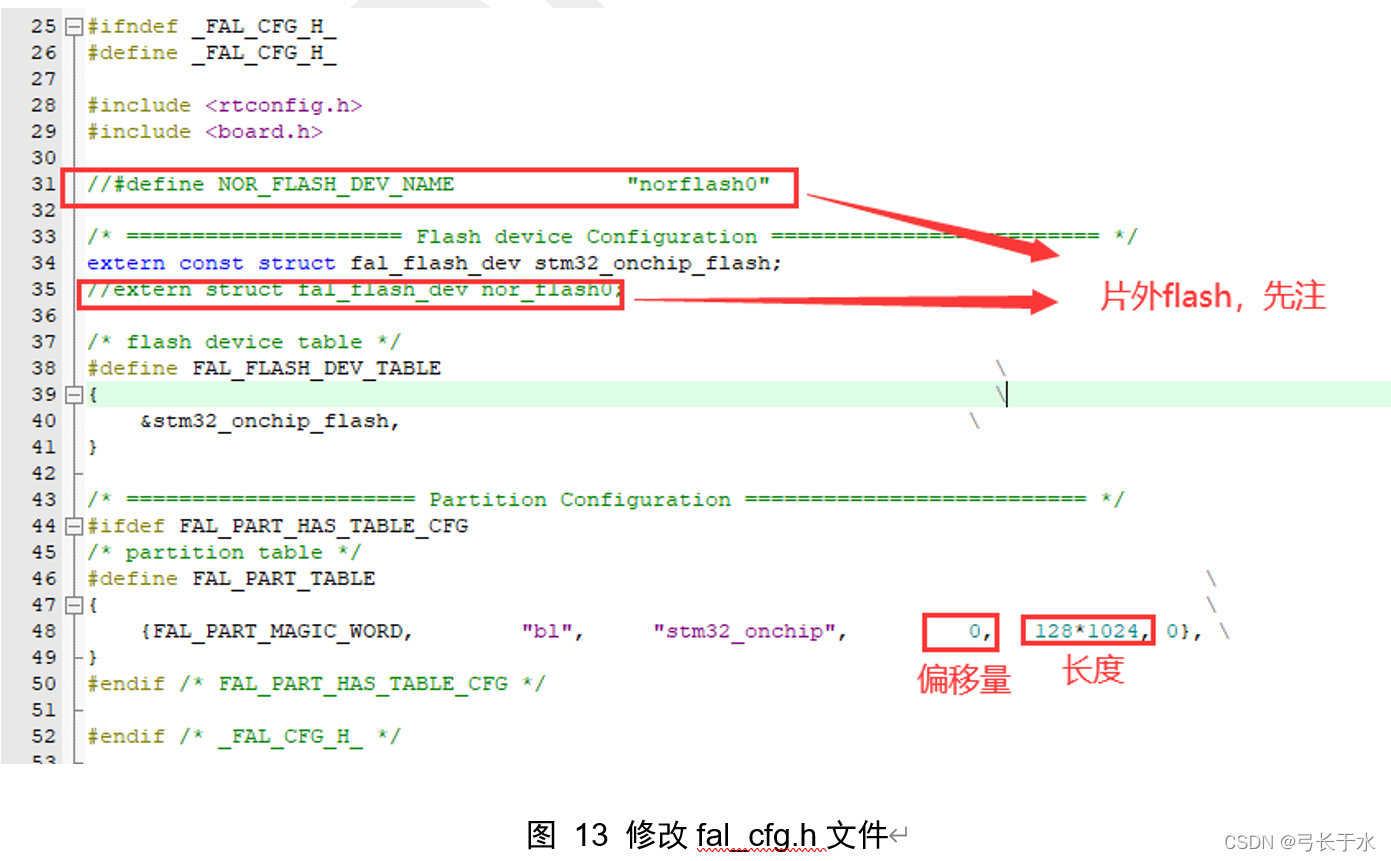

打开fal_cfg.h文件进行如下修改：
注意几个地方：片内Flash名一定要与drv_flash_f1.h中的一样，这里包括设备名以及设备表，原本的设备表是stm32f2_onchip_flash，注意要修改

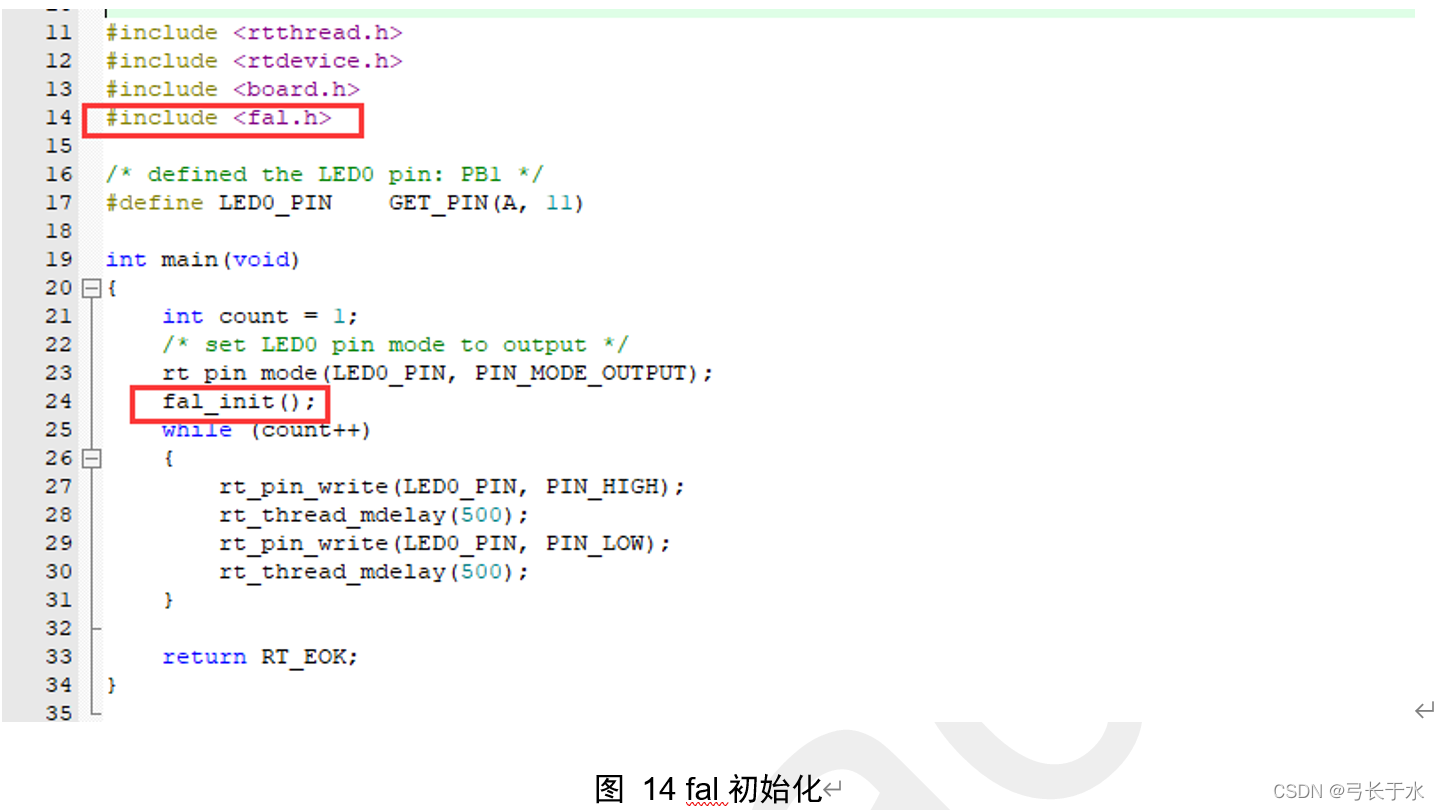

在mian.c中调用fal_init()函数初始化fal

1.4编译下载测试

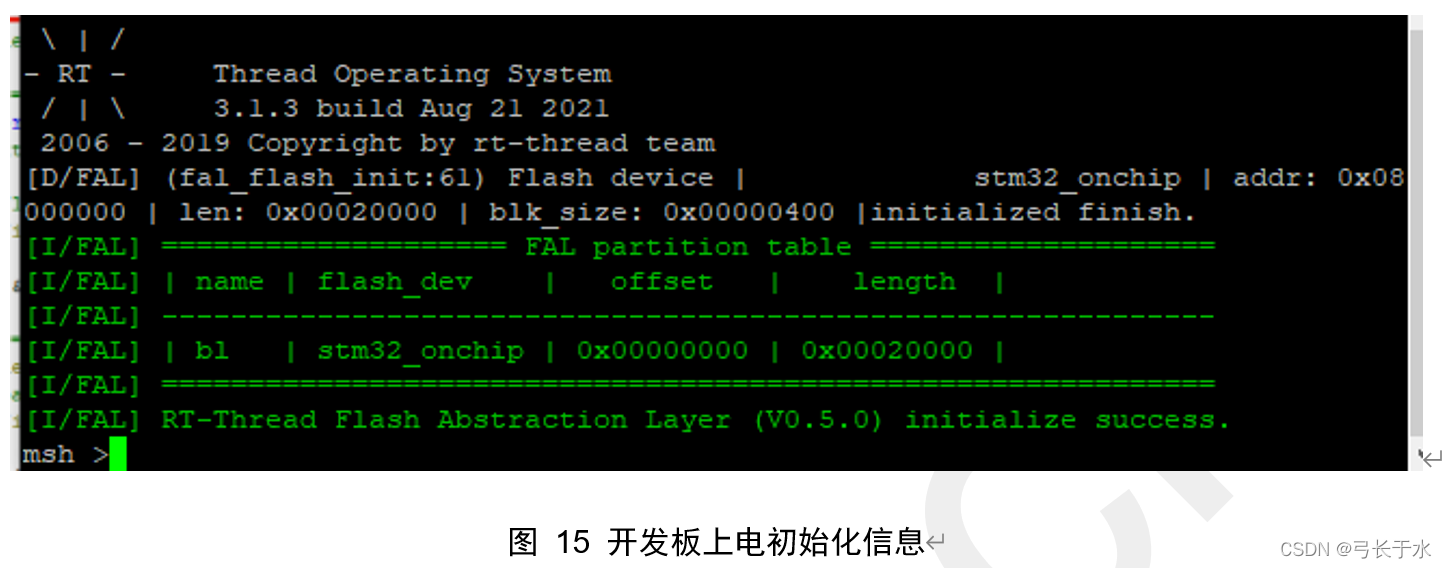

此时编译下载应该是没有问题的，直接下载到开发板中，使用串口工具连接串口，会出现以下信息，说明初始化成功

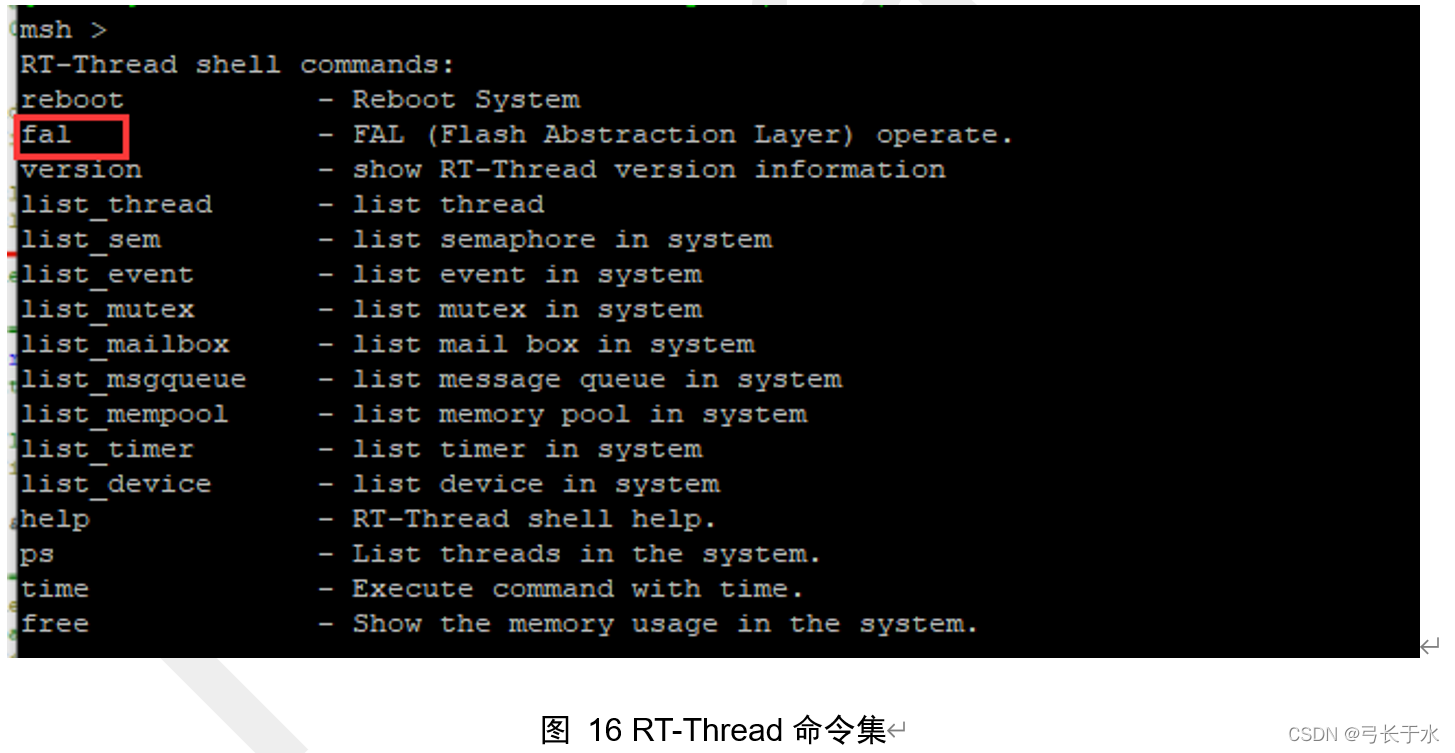

按下tab键会发现fal命令

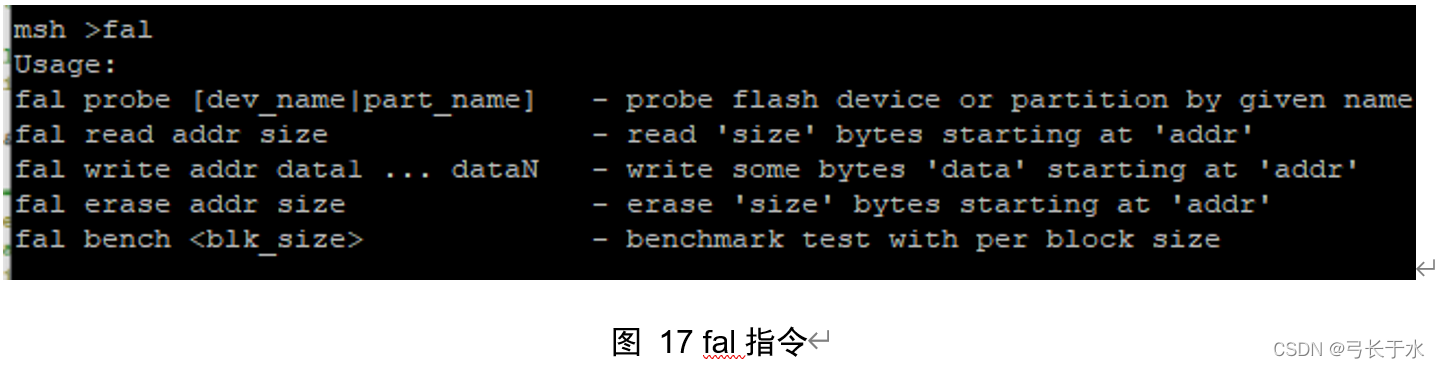

输入fal会看到能够进行的操作：

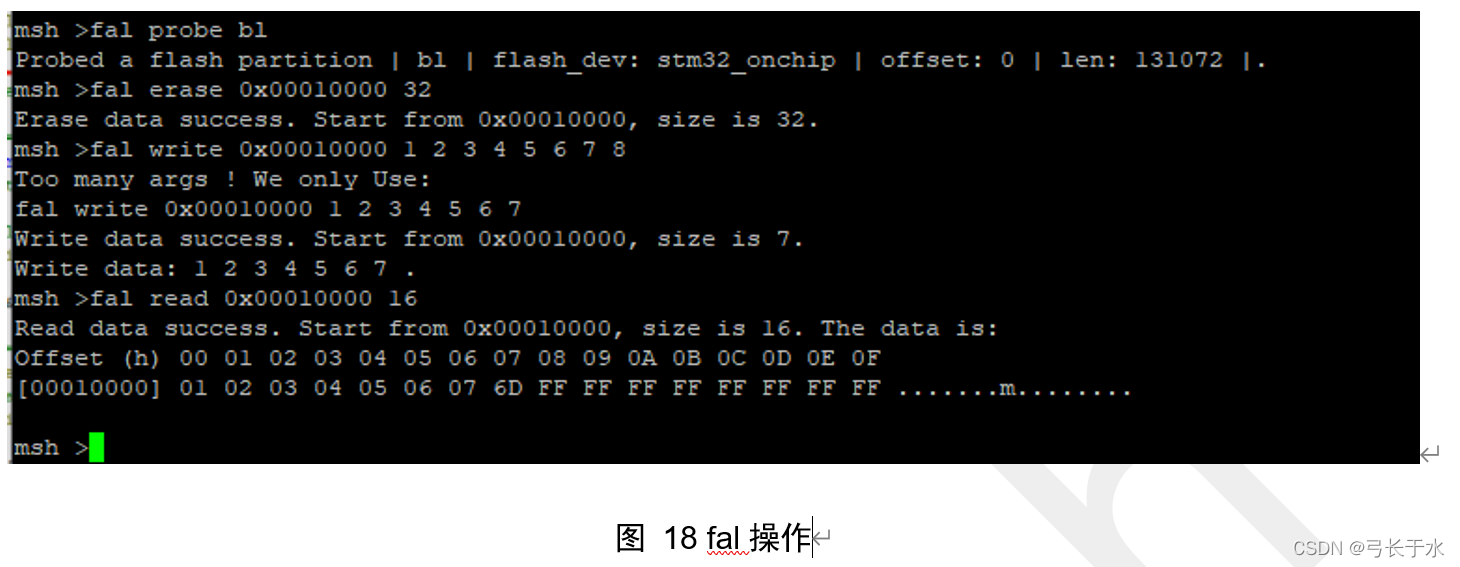

接下来进行查看分区、擦、写以及读的操作
至此，fal的移植就成功了，根据后续的需求进行跟详细的分区操作

2.移植EasyFlash

2.1通过ENV工具打开并设置EasyFlash

打开ENV工具进入工程路径下输入命令menuconfig

进入以下选项：

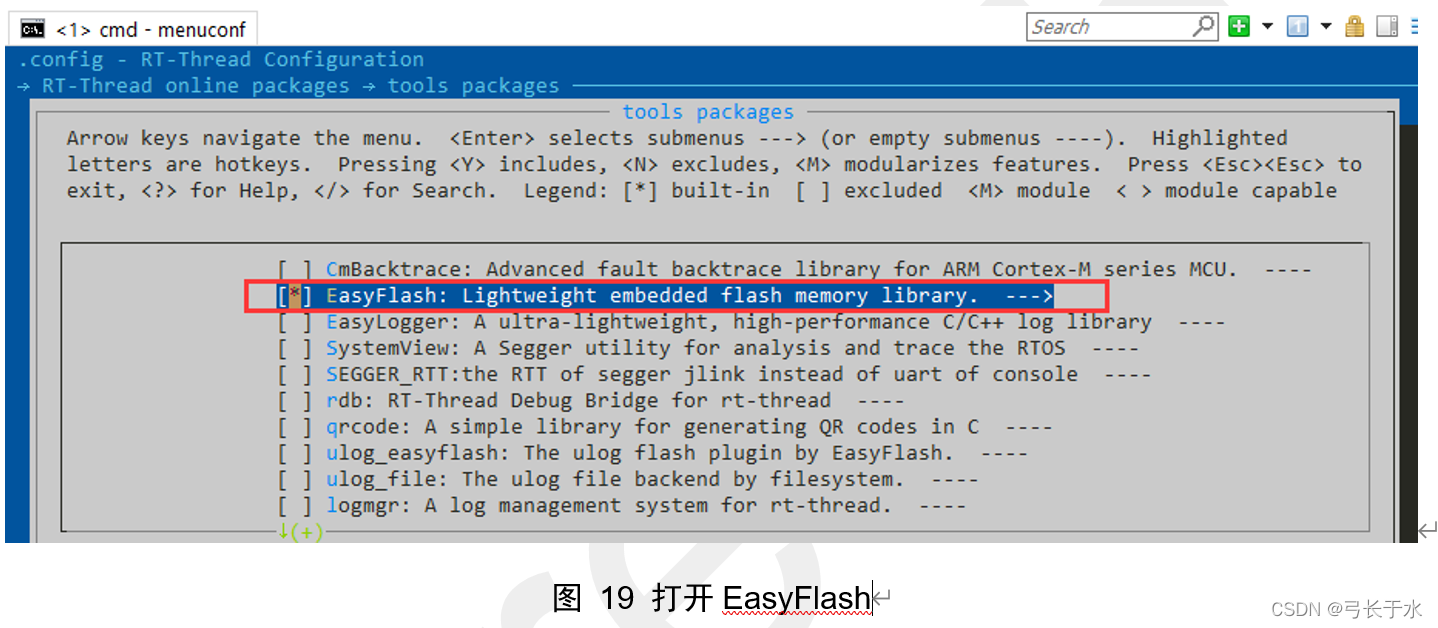

RT-Thread online packages ->
Tools packages ->

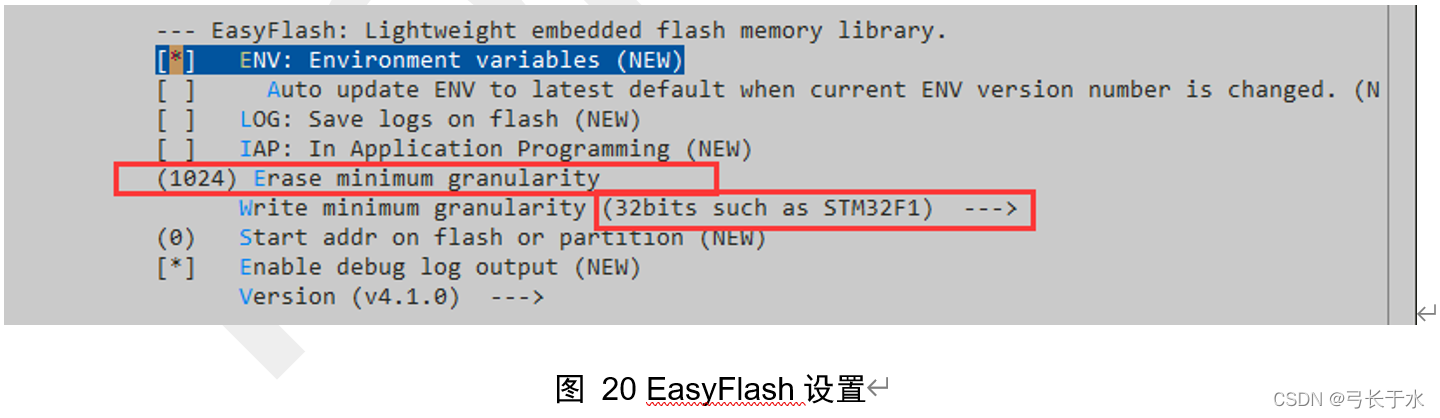

进行EasyFlash设置：
Stm32f103cbt6最小擦除粒度是1024（因为芯片页大小为1K）
最小写入粒度设置成STM32F1

退出menuconfig界面保存设置，输入命令pkgs –update更新软件包

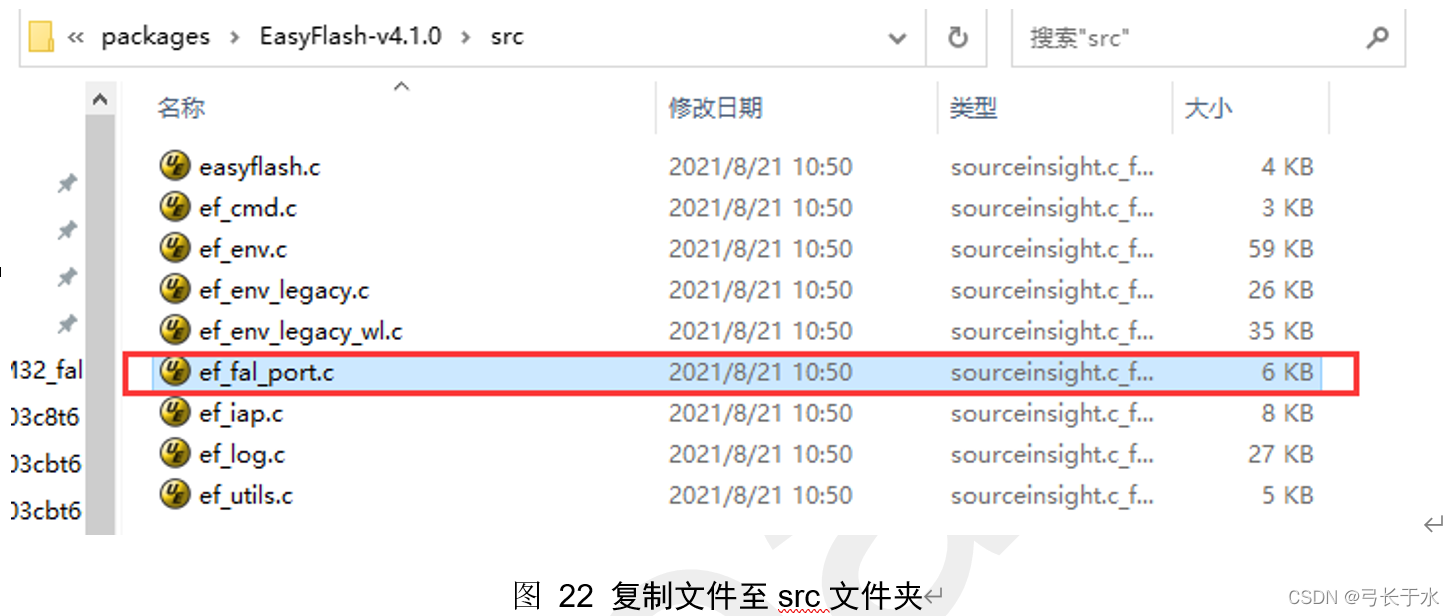

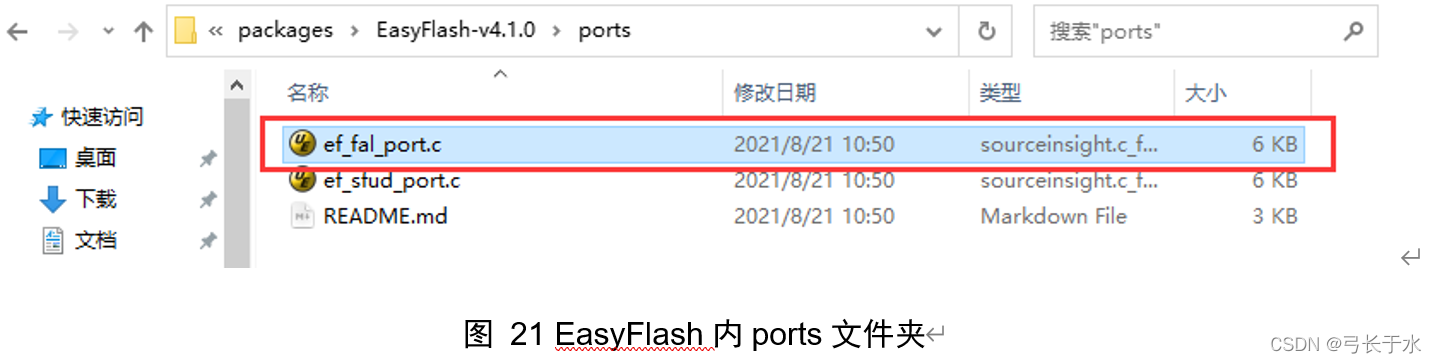

将工程目录下软件包内把prots里的ef_fal_port.h文件复制到src文件夹内
回到ENV输入scons --target=mdk5重新生成工程

2.2打开工程修改文件

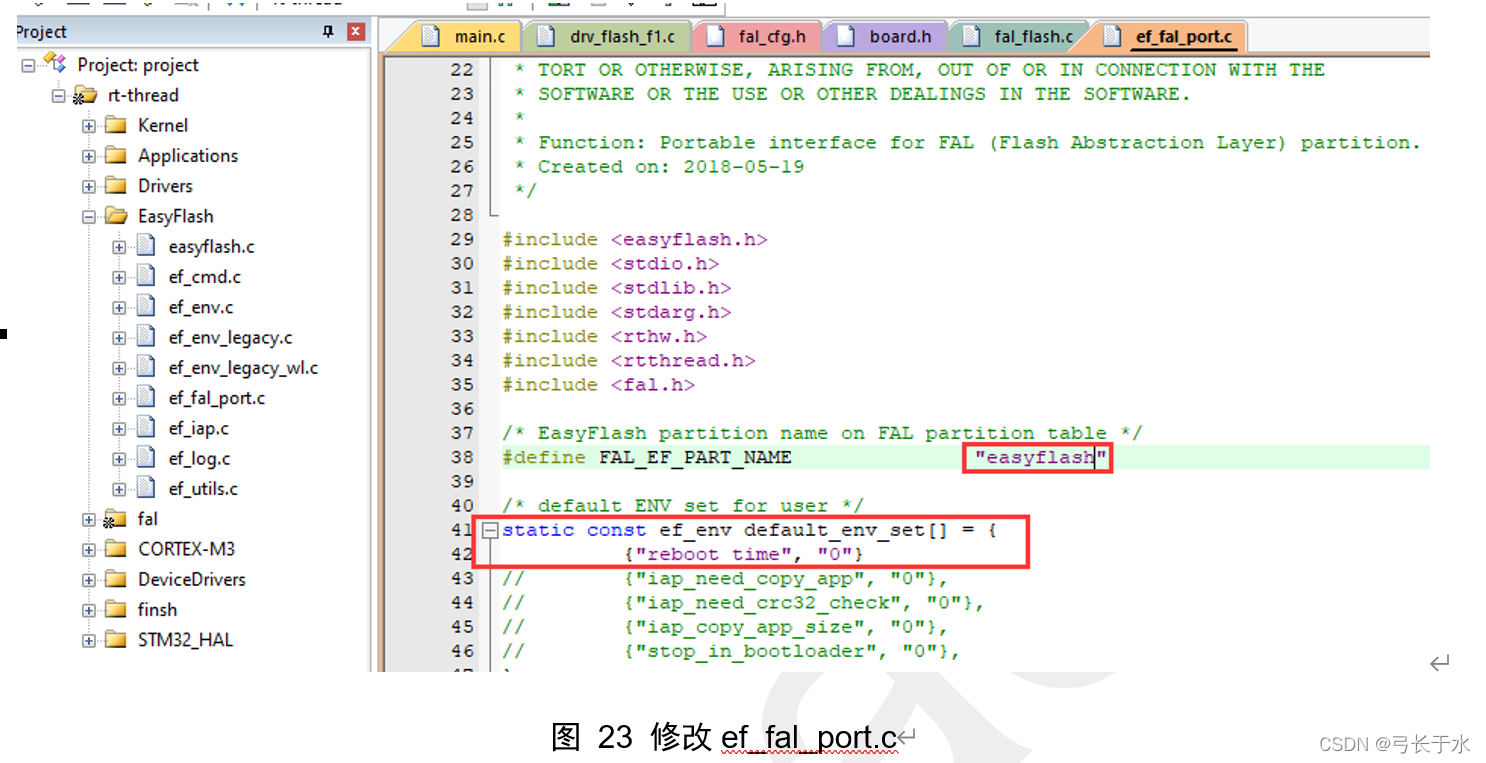

打开ef_fal_port.c文件，修改easyflash名，增加需要储存的变量名：

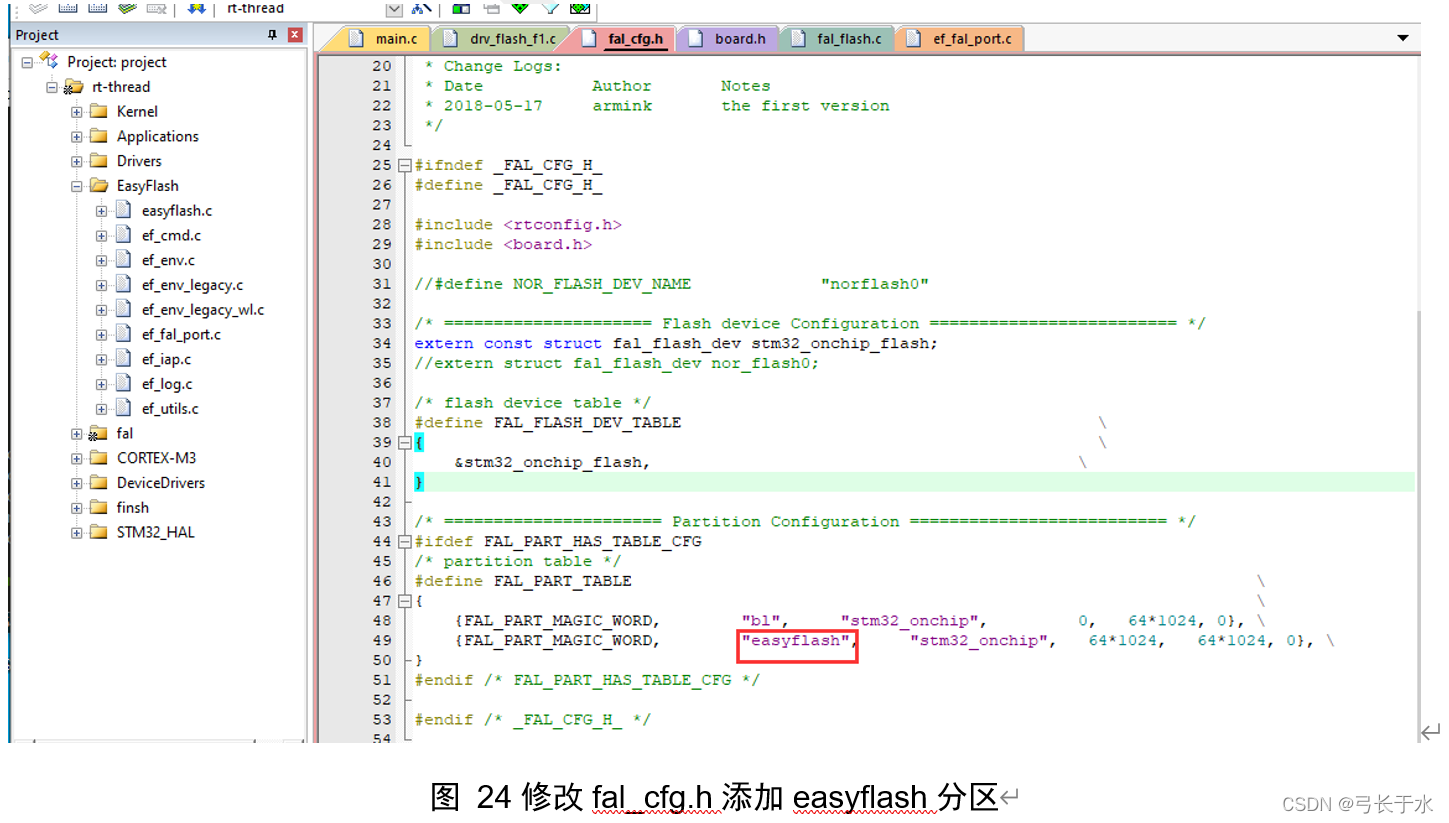

重新打开之前移植好的fal组件中的fal_cfg.h文件，添加flash分区：
注意名称一致

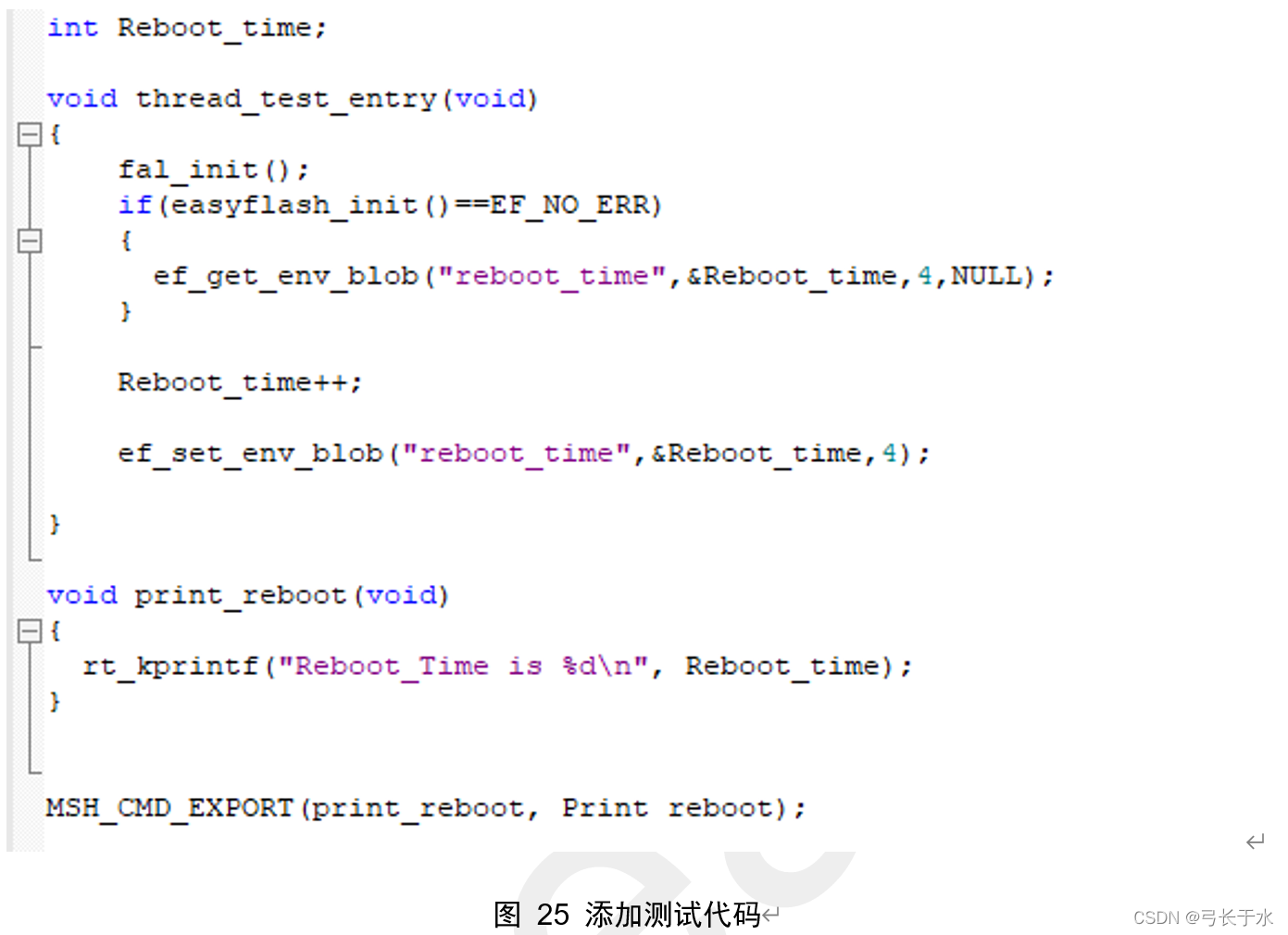

添加测试代码

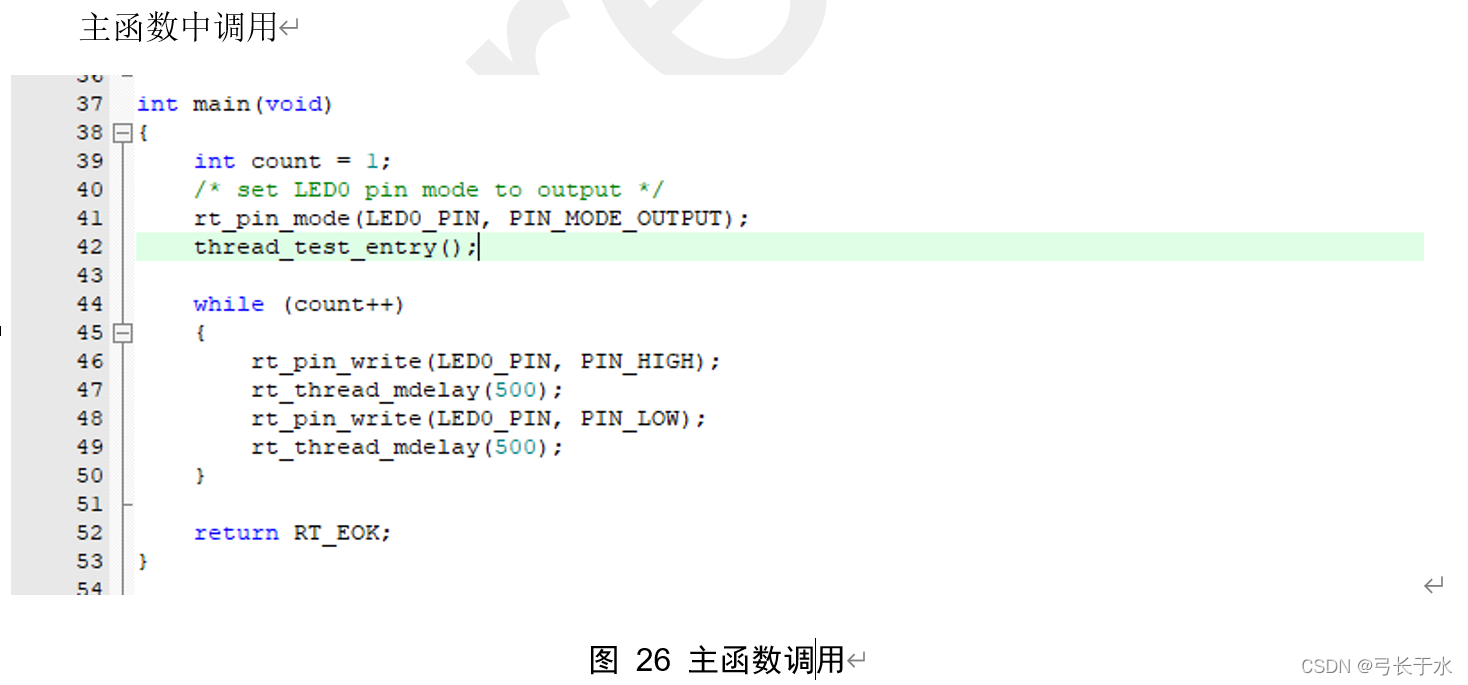

主函数中调用

2.3测试

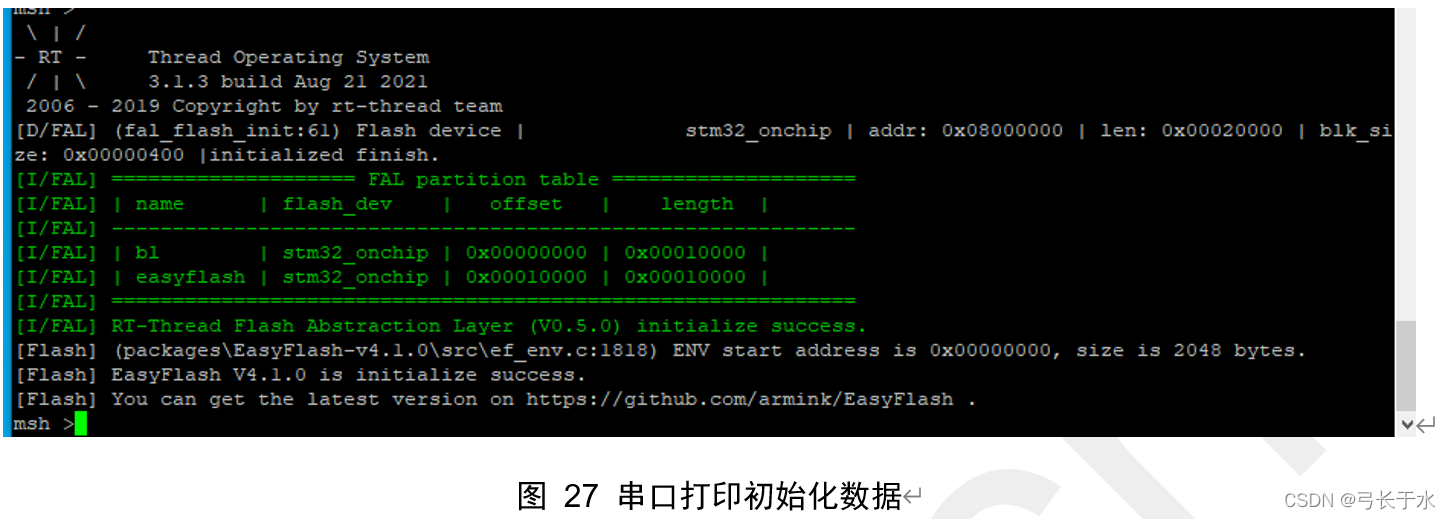

编译下载程序，通过串口可以看到以下信息：

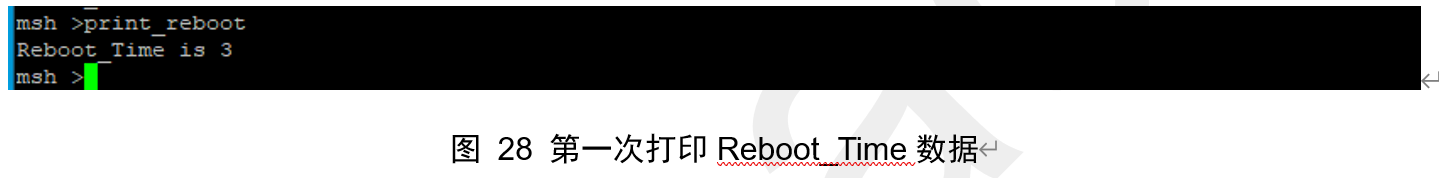

此时我们输入我们编辑好的MSH命令print_reboot

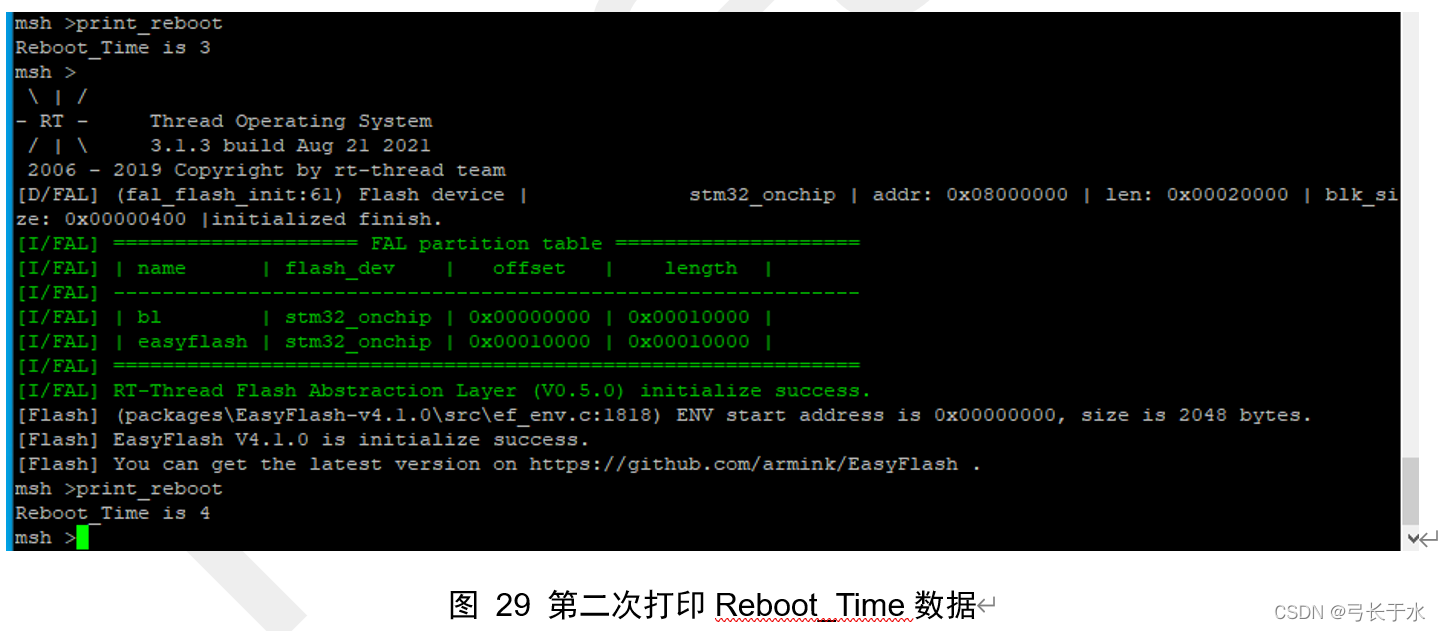

此时我们断电再输入print_reboot
看到掉电以后数据还是保存了，证明移植成功easyflash
