指令

指令：指控制计算机的最小操作单位，其功能是指挥计算机进行一系列的操作来完成某个功能
就像我们命令机器人抬起右脚，然后放下右脚，抬起左脚，放下左脚，机器人通过这一系列的命令完成了行走的功能

指令系统：一台计算机所有指令的集合构成了指令系统，也称为指令集
对于不同的指令系统，他们是无法相互兼容的，常见的指令系统有Intel的x86架构，以及手机的ARM架构

两种指令集系统：

• CISC：复杂指令集计算机（Complex Instruction Set Computer），其中的每一条指令能够完成较为复杂的功能，主要用于x86架构的笔记本和台式机中
  特点：电路设计复杂，指令系统复杂、庞大，一般大于200条，指令字长不固定，难以优化指令，各指令执行时间差距较大
• RISC：精简指令集计算机（Reduced Instruction Set Computer），其中的每一条指令只能完成最为基本的功能，只有设计多条指令才能完成较为复杂的功能，主要用于ARM架构的手机和平板中
  特点：电路设计简单，指令系统简单、精简，一般小于100条，指令字长定长，大多在一个周期内完成，只有Load/Store指令访存

1. 指令的作用

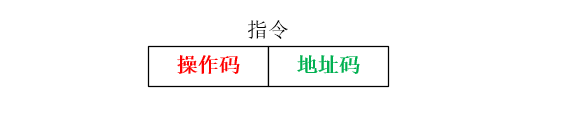

指令由【操作码】和【地址码】构成

• 操作码：规定该指令是执行的是什么操作，例如数据【0001】代表着加法，【0010】代表减法等等
• 地址码：规定该指令操作对象的地址位置

一个完整的程序包括数据部分和指令部分存储在主存中，在程序执行的时候首先要读取指令，再根据指令内容进行对应的操作
假设【0000 1000】为取数操作：

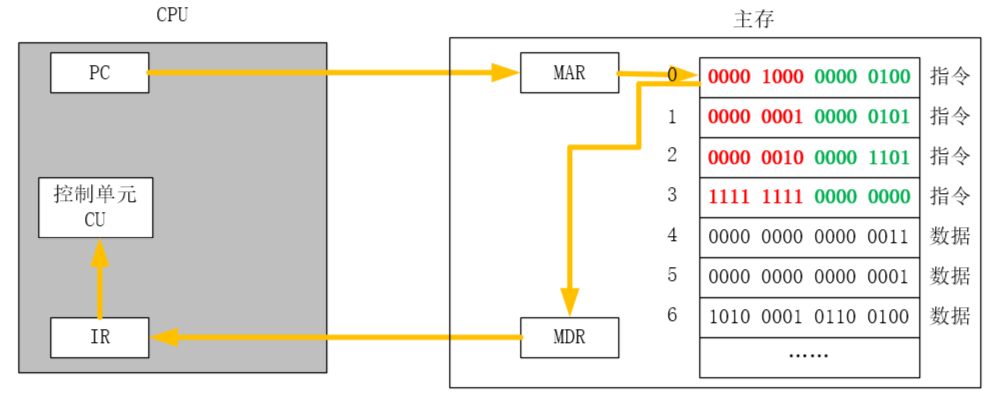

• 取指令阶段：PC = 0，读取主存位置为0的指令到指令寄存器IR中（PC自动+1，用于读取下一条指令）
  最后指令寄存器交由控制单元CU识别后得到该指令为取数操作

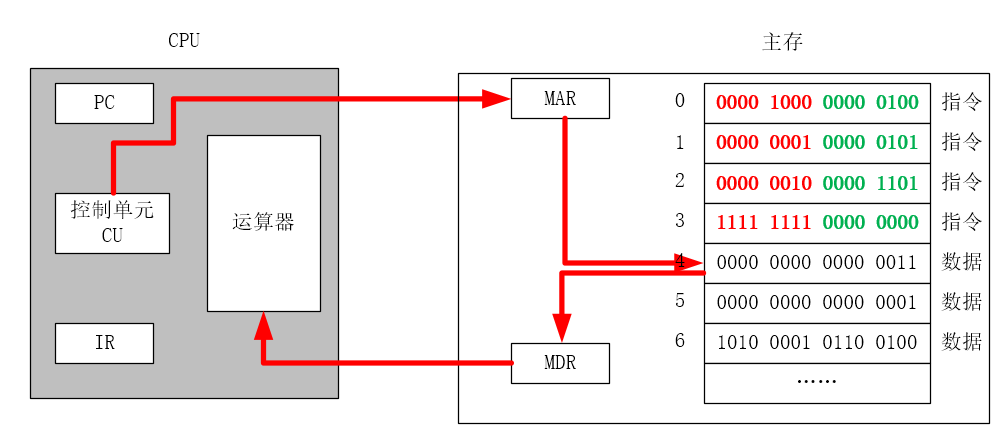

• 取数阶段：根据控制单元得到的是取数操作，则将地址码交给 MAR =【0000 0100】，从而读取主存地址为（4）内的数据 = 【0000 0000 0000 0011】


2. 操作码

操作码代表了计算机的各种操作，而这些操作的分类如下：

1. 数据传送：
   （1）Load：将【存储器】的数据加载到【寄存器】中
   （2）Store：将【寄存器】的数据存储到【存储器】中
2. 算术逻辑操作：
   （1）算术运算：加、减、乘、除、加一、减一、求补码等
   （2）逻辑运算：与、或、非、异或等
3. 移位操作：
   算术移位、逻辑移位、循环移位
4. 转移操作：
   无条件转移、条件转移、陷入指令等

3. 地址码

0. 零地址指令：无地址码，如空操作、停机、关中断等等

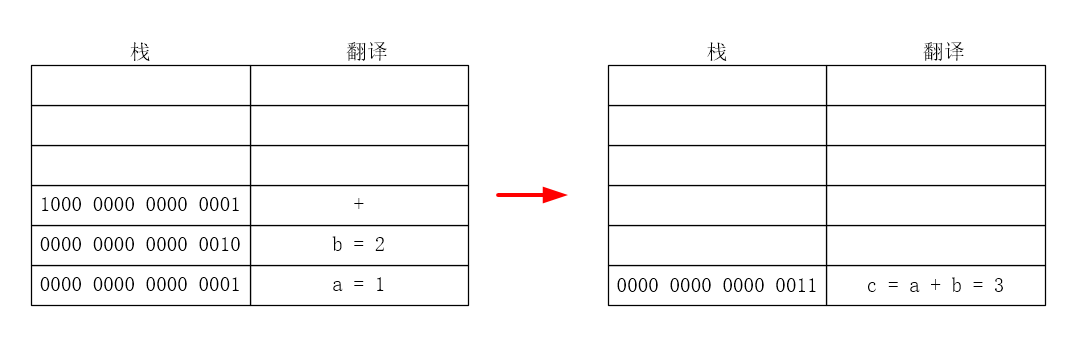

且零地址指令用于堆栈计算机，两个操作数放在栈顶和次栈顶，计算结果压回栈顶

1. 一地址指令：地址码仅包含一个地址

• 只对单个数据进行操作：如加一、减一、取反等操作

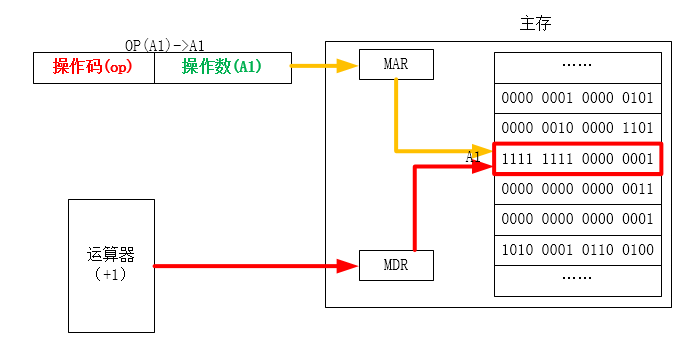

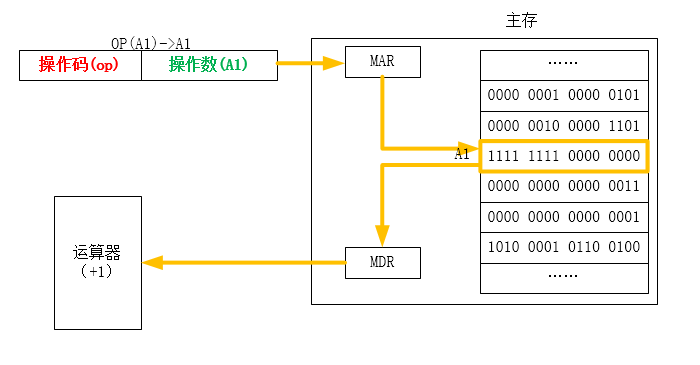

  例如将A1地址的数据【x】取出后加一，然后将【x+1】放回地址为A1的内存中
  访存次数 = 3次：【取指令】、【读A1】、【写A1】

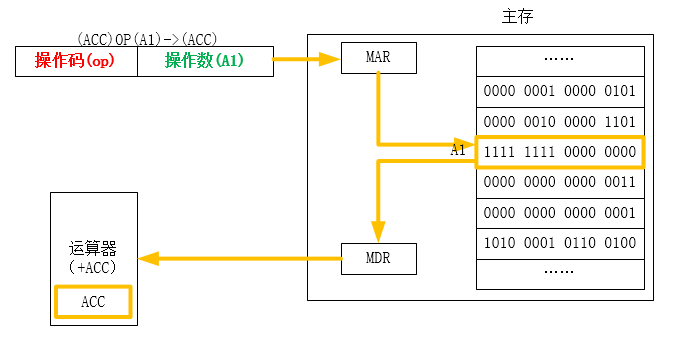

• 对两个数据进行操作：其中另一个数存在与CPU的寄存器中，例如ACC累加寄存器
  访存次数 = 2次：【取指令】、【读A1】

  注意：A1代表地址，（A1）代表地址A1中的数据

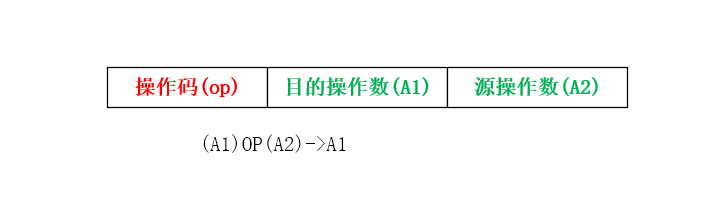

2. 二地址指令：地址码部分包括两个地址，用于两个数据的算术运算以及逻辑运算

• 例如：取出地址A1和地址A2的两个数，进行加法运算，得到的结果放回A1地址中

访存次数 = 4次：【取指令】、【读A1】、【读A2】、【写A1】

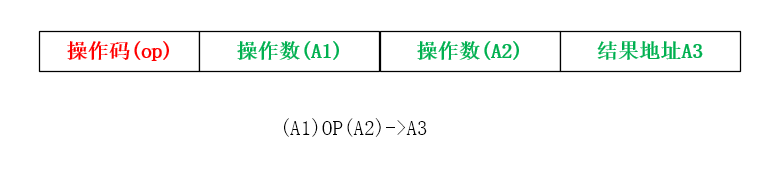

3. 三地址指令：地址码部分包括三个地址，和二地址指令不同在于最后得到的结果存放在第三个地址中
访存次数 = 4次：【取指令】、【读A1】、【读A2】、【写A3】

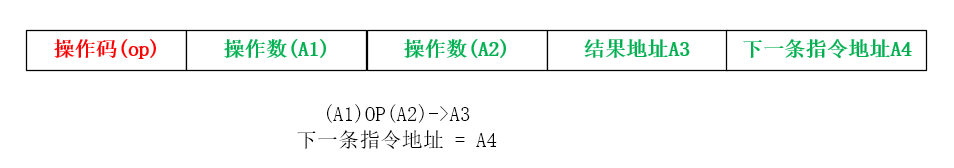

4. 四地址指令：地址码部分包括四个地址，第四个地址代表着下一条指令的地址，常用于指令的跳转

• 例如执行完第十条指令后重新跳转到第一条指令，从而实现了循环的过程，就像代码的循环语句

访存次数 = 4次：【取指令】、【读A1】、【读A2】、【写A3】
