总线的性能指标

一、总线周期和时钟周期

1. 总线周期
   总线周期通常指的是CPU完成一次访问内存或I/O端口操作所需要的时间

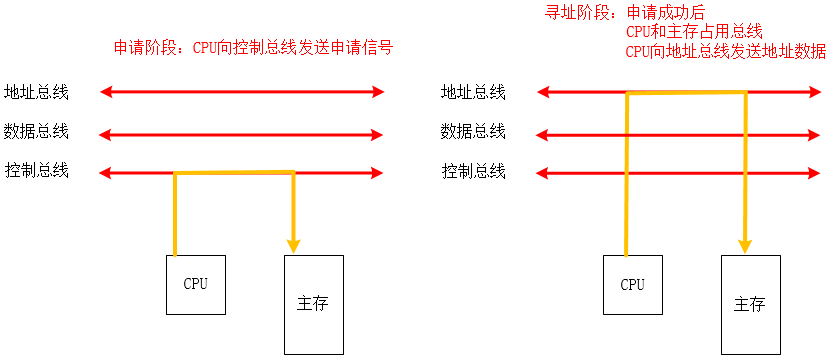

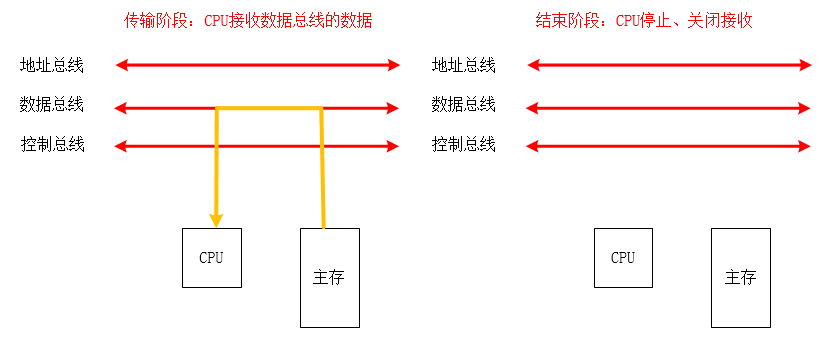

   其中包括申请阶段、寻址阶段、传输阶段和结束阶段
2. 时钟周期
   时钟周期是处理操作最基本的单位，在一个时钟周期内，CPU仅完成一个最基本的动作，例如总线申请、寻址、传输等基本操作
   总线作为CPU与其他设备传输数据的介质，也受时钟周期的控制

---

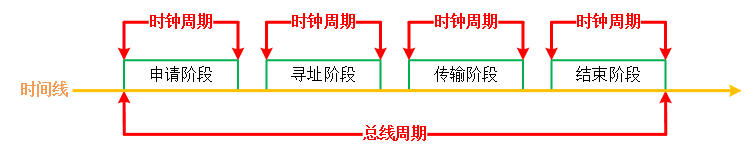

总线周期与时钟周期的关系
通常情况下，一个总线周期包含多个时钟周期

但也存在一个总线周期只包含一个时钟周期的情况，即一个时钟周期内只完成一个总线操作
而且还有多个总线周期被一个时钟周期包含的情况，即一个时钟周期内完成了多个总线操作

二、工作频率和时钟频率

1. 总线工作频率 = 总线周期的倒数
   代表单位时间内总线可以完成多少个总线周期
   例如1s内完成了10个总线周期，即1s内完成了10次读数据操作
2. 总线时钟频率 = 时钟频率的倒数
   代表单位时间内总线可以完成多少个时钟周期
   例如1s内完成了100个时钟周期，即1s内完成了100个基本操作

三、总线宽度和总线带宽

1. 总线宽度：总线上所能传输的数据位数，也指总线的根数
   例如64位数据总线代表了数据总线有64根，一次可传输64bit的数据
2. 总线带宽：总线的数据传输率，代表单位时间内总线上可传输的数据量
   例如数据总线的带宽为64bit/s，即每秒可传输64bit的数据

---

总线带宽 = 总线工作频率 × 总线宽度 (bit/s) = 总线工作频率 × (总线宽度/8) (B/s)
