总线仲裁

由于总线连接着多个设备，那么在同一时刻多个设备想要占用总线时，就会发生冲突问题
为了解决冲突问题，就需要规定好所有设备使用设备的优先权，仲裁也就是判断设备占用总线的优先权
例如设备A的任务比设备B的任务更紧急，那么在设备A和设备B同时申请占用总线时，自然要优先让给设备A

• 主设备：获得总线控制权的设备
• 从设备：响应主设备请求的设备

例如CPU需要读取内存中的数据，那么此时CPU就是主设备，内存为从设备

1. 集中仲裁

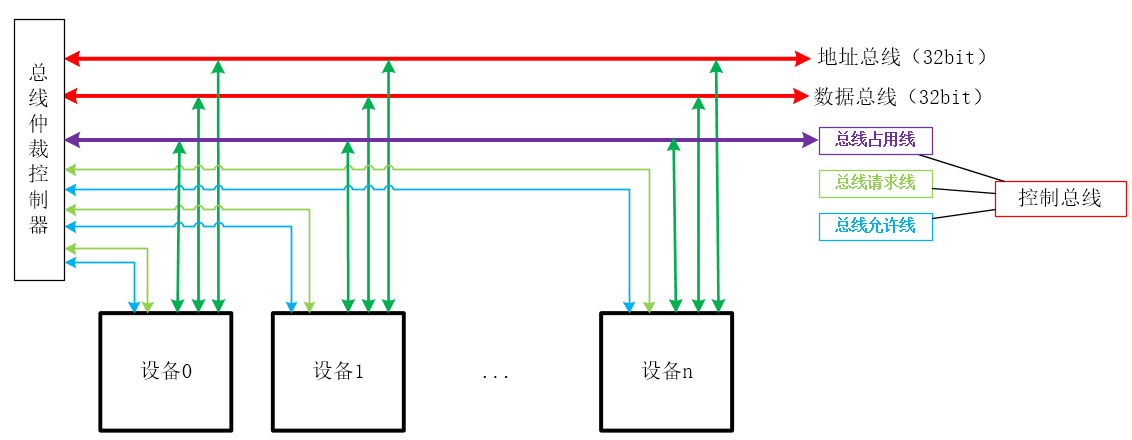

• 总线请求线：用于设备向控制器发送请求信号
• 总线占用线：代表总线是否被占用，例如占用线上位高电平代表总线正在被占用，低电平代表未被占用
• 总线允许线：控制器通过总线允许线响应设备的总线请求，确定设备是否可以占用总线

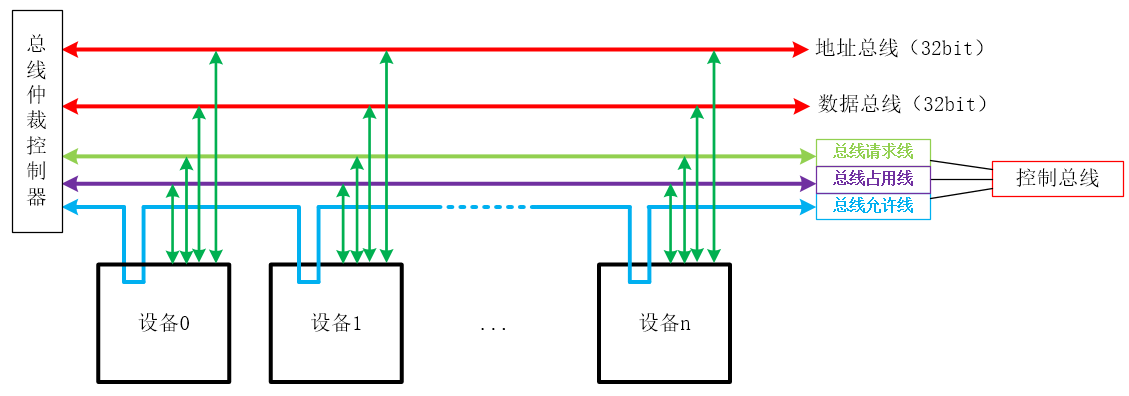

1. 链式查询方式

• 第一步、多个设备通过总线请求线向控制器发送请求，控制器通过判断总线是否被占用来确定是否响应总线允许
• 第二步、控制器向总线允许线发生响应信号，排在前面的设备具有优先权占用总线
• 第三步、第一个接收到总线允许的设备开始占用总线，占用线持续为高电平
• 第四步、设备使用完总线后，撤销总线占用线的信号

  优缺点
• 优点：控制线结构简单，易于扩充
• 缺点：优先级固定（排在前面的优先级更高）
  同时对硬件故障敏感（若设备1坏，其后设备都无法占用总线）
  当高优先级设备频繁占用总线时，会导致低优先级设备长期得不到总线的使用权（饥饿问题）

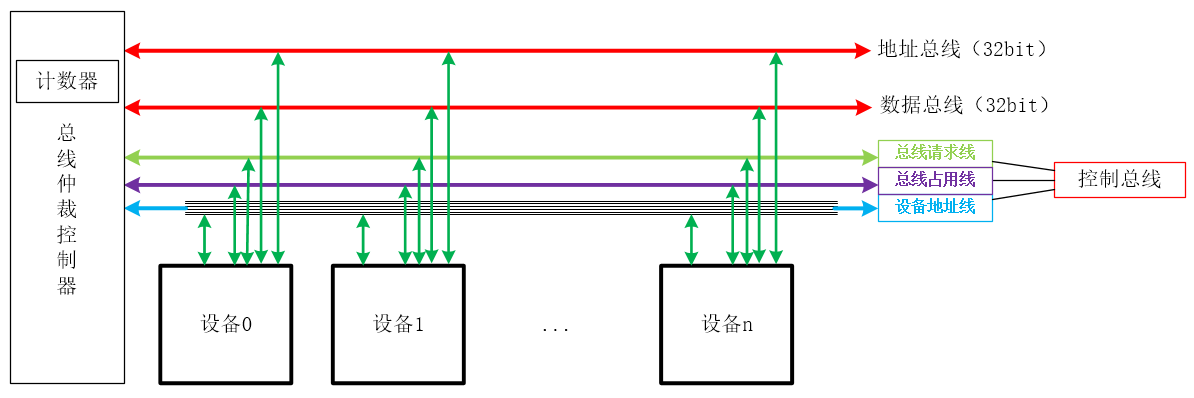

2. 计数器查询方式
   相比链式查询方式，计数器查询在控制器中存在一个计数器，且控制线的总线允许线变为一组设备地址线

• 第一步、多个设备通过总线请求线向控制器发送请求
• 第二步、控制器的计数器从0开始不断累加，代表第几个设备，然后通过设备地址线依次询问设备
• 第三步、若询问到的设备需要使用总线，同链式查询方式，该设备开始占用总线

  优缺点
• 优点：计数器的初始值可以改变设备的优先级，对硬件故障没有链式敏感
• 缺点：控制较为复杂，增加了控制线的数量，例如n个设备需要${\log }_{2}n$+2条控制线

3. 独立请求方式
   独立请求方式较为直接，每个设备都单独用总线请求线和允许线与控制器相连
   这也意味着每个设备占用总线的优先权可由控制器完全控制

优缺点

• 优点：直连控制器响应快，可以灵活的控制设备优先权
• 缺点：控制线数量多（2n + 1条），总线的控制逻辑更为复杂

2. 分布仲裁

无需仲裁控制器，每个设备内部都有自己的仲裁控制器，通过多个设备的仲裁控制器之间的竞争来取得总线的控制权
