设计模型学习-UML图

1,简介

UML图有很多种类型,但掌握其中的类图、用例图和时序图就可以完成大部分的工作。其中最重要的便是「类图」,它是面向对象建模中最常用和最重要的图,是定义其他图的基础。

类图主要是用来显示系统中的类接口以及它们之间的静态结构和关系的一种静态模型。类图中最基础的元素是类和接口,软件设计师设计出类图后,程序员就可以用代码实现类图中包含的内容。

1.1,类图中具体类、抽象、接口和包的表示法

UML类图中具体类、抽象类、接口和包有不同的表示方法。

1.1.1, 在UML类图中表示具体类

具体类在类图中用矩形框表示,矩形框分为三层

  • 第一层是类名字
  • 第二层是类的成员变量
  • 第三层是类的方法

成员变量以及方法前的访问修饰符用符号来表示:

  • +表示public
  • -表示private
  • #表示protected
  • 不带符号表示default

1.1.2, 在UML类图中表示抽象类

抽象类在UML类图中同样用矩形框表示,但是抽象类的类名以及抽象方法的名字都用斜体字表示

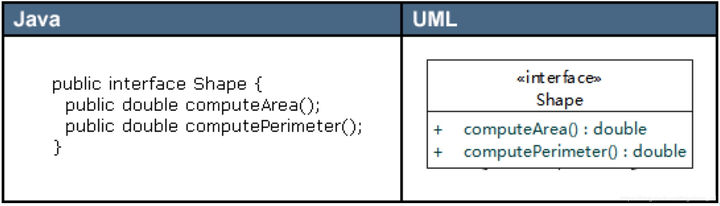

1.1.3,在UML类图中表示接口

接口在类图中也是用矩形框表示,但是与类的表示法不同

  • 第一层顶端用构造型 <>表示,下面是接口名字
  • 第二层是方法

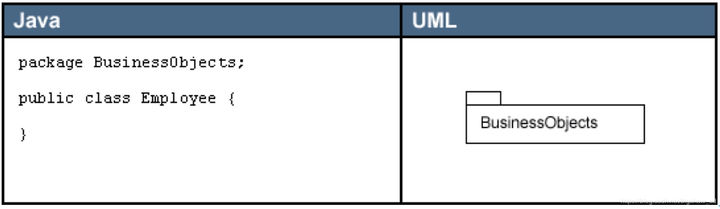

1.1.4,在UML类图中表示包

类和接口一般都出现在包中,UML类图中包的表示形式如下图所示:

1.2,在类图中表示关系

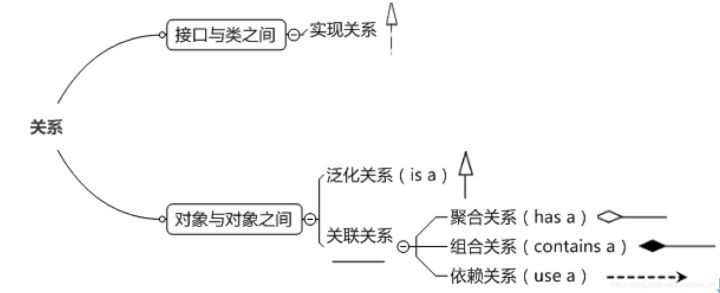

类和类、类和接口、接口和接口之间存在一定关系,UML类图中一般会有连线指明它们之间的关系。关系共有六种类型,分别是实现关系泛化关系关联关系依赖关系、聚合关系、组合关系,如下图所示:

1.2.3,实现关系 (接口及其实现类之间的关系

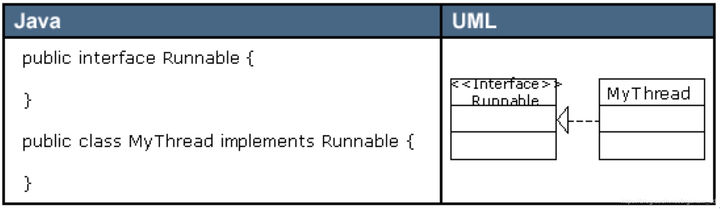

实现关系是指接口及其实现类之间的关系。在UML类图中,实现关系用空心三角和虚线组成的箭头来表示,从实现类指向接口,如下图所示。在Java代码中,实现关系可以直接翻译为关键字 implements

1.2.2,泛化关系(对象与对象之间的继承关系

泛化关系(Generalization)是指对象与对象之间的继承关系。如果对象A和对象B之间的“is a”关系成立,那么二者之间就存在继承关系,对象B是父对象,对象A是子对象。例如,一个年薪制员工“is a”员工,很显然年薪制员工Salary对象和员工Employee对象之间存在继承关系,Employee对象是父对象,Salary对象是子对象。

在UML类图中,泛化关系用空心三角和实线组成的箭头表示,从子类指向父类,如下图所示。在Java代码中,对象之间的泛化关系可以直接翻译为关键字 extends

1.2.3,关联关系(对象和对象之间的连接

关联关系(Association)是指对象和对象之间的连接,它使一个对象知道另一个对象的属性和方法。在Java中,关联关系的代码表现形式为一个对象含有另一个对象的引用。也就是说,如果一个对象的类代码中,包含有另一个对象的引,那么这两个对象之间就是关联关系。

关联关系有单向关联和双向关联。如果两个对象都知道(即可以调用)对方的公共属性和操作,那么二者就是双向关联。如果只有一个对象知道(即可以调用)另一个对象的公共属性和操作,那么就是单向关联。大多数关联都是单向关联,单向关联关系更容易建立和维护,有助于寻找可重用的类。

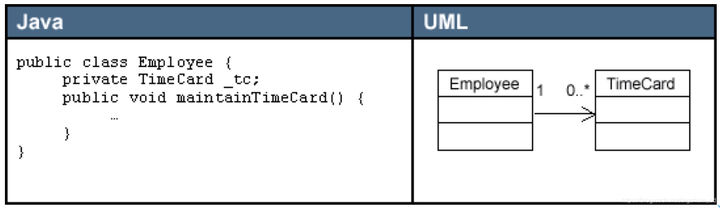

在UML图中,双向关联关系用带双箭头的实线或者无箭头的实线双线表示。单向关联用一个带箭头的实线表示,箭头指向被关联的对象,如下图所示。这就是导航性(Navigatity)。

一个对象可以持有其它对象的数组或者集合。在UML中,通过放置多重性(multipicity)表达式在关联线的末端来表示。多重性表达式可以是一个数字、一段范围或者是它们的组合。多重性允许的表达式示例如下:

  • 数字:精确的数量
  • *或者0..*:表示0到多个
  • 0..1:表示0或者1个,在Java中经常用一个空引用来实现
  • 1..*:表示1到多个

关联关系又分为依赖关联聚合关联组合关联三种类型。

1.2.4,依赖关系(A “use a” B

依赖(Dependency)关系是一种弱关联关系。如果对象A用到对象B,但是和B的关系不是太明显的时候,就可以把这种关系看作是依赖关系。如果对象A依赖于对象B,则 A “use a” B。比如驾驶员和汽车的关系,驾驶员使用汽车,二者之间就是依赖关系。

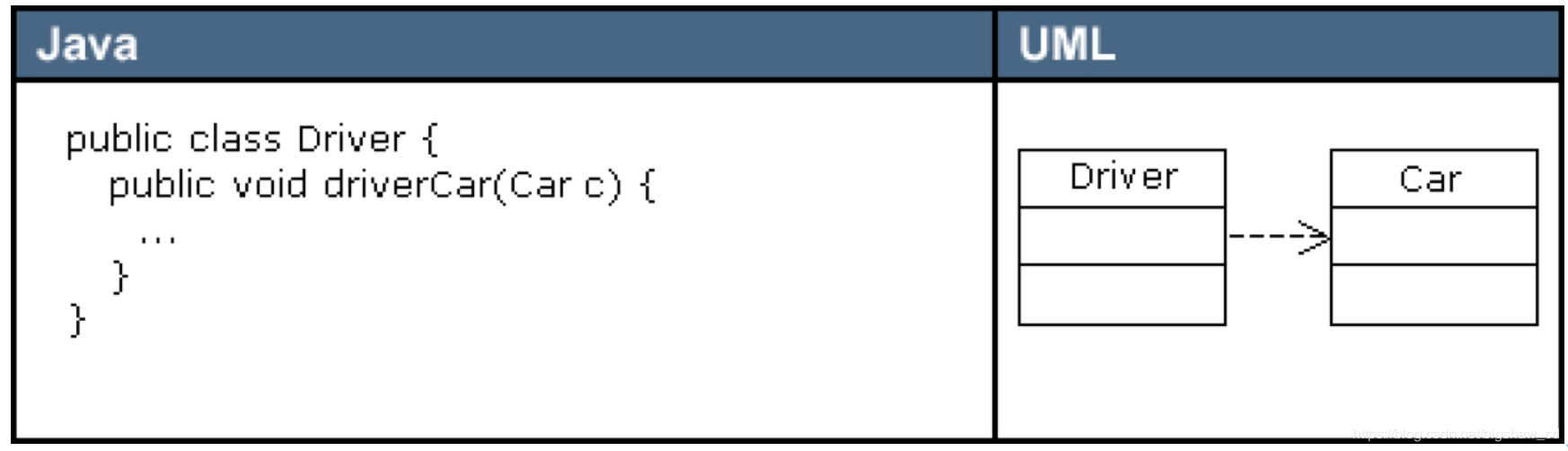

在UML类图中,依赖关系用一个带虚线的箭头表示,由使用方指向被使用方,表示使用方对象持有被使用方对象的引用,如下图所示。

依赖关系在Java中的具体代码表现形式为B为A的构造器方法中的局部变量方法或构造器的参数方法的返回值,或者A调用B的静态方法

下面我们用代码清单1和代码清单2所示的Java代码来演示对象和对象之间的依赖关系。

代码清单1所示的B类定义了一个成员变量 field1,一个普通方法 method1() 和一个静态方法 method2()

//代码清单1 B.java
public class B {
  public String field1;   //成员变量

  public void method1() {
    System.println("在类B的方法1中");
  }

  public static void method2() {                 //静态方法
    System.out.println("在类B的静态方法2中");
  }
}

代码清单2所示的A类依赖于B类,在A类中定义了四个方法,分别演示四种依赖形式。

/* 代码清单2 A.java
  A依赖于B
*/

public class A {
  public void method1() {
    //A依赖于B的第一种表现形式:B为A的局部变量
    B b = new B();
    b.method1();
  }

  public void method2() {
    //A依赖于B的第二种表现形式: 调用B的静态方法
    B.method2();
  }

  public void method3(B b)  {
    //A依赖于B的第三种表现形式:B作为A的方法参数
    String s = b.field1;
  }

  //A依赖于B的第四种表现形式:B作为A的方法的返回值
  public B method4() {
    return new B();
  }
}

 1.2.5,聚合关系与组合关系(“has a”

聚合(Aggregation)是关联关系的一种特例它体现的是整体与部分的拥有关系,即 “has a” 的关系。此时整体与部分之间是可分离的,它们可以具有各自的生命周期部分可以属于多个整体对象,也可以为多个整体对象共享,所以聚合关系也常称为共享关系。例如,公司部门与员工的关系,一个员工可以属于多个部门,一个部门撤消了,员工可以转到其它部门。

在UML图中,聚合关系用空心菱形加实线箭头表示,空心菱形在整体一方,箭头指向部分一方,如下图所示。

 1.2.6,组合关系(““contains a” 的关系”整体与部分是不可分的)

组合(Composition)也是关联关系的一种特例,它同样体现整体与部分间的包含关系,即 “contains a” 的关系但此时整体与部分是不可分的,部分也不能给其它整体共享,作为整体的对象负责部分的对象的生命周期。这种关系比聚合更强,也称为强聚合。如果A组合B,则A需要知道B的生存周期,即可能A负责生成或者释放B,或者A通过某种途径知道B的生成和释放。

例如,人包含头、躯干、四肢,它们的生命周期一致。当人出生时,头、躯干、四肢同时诞生。当人死亡时,作为人体组成部分的头、躯干、四肢同时死亡。

在UML图中,组合关系用实心菱形加实线箭头表示,实心菱形在整体一方,箭头指向部分一方,如下图所示。
