上汽智己智联TBOX拆解分析

上汽智己LS6-官方宣传图

1、TBOX简介

背景：上汽智己的电子架构是由零束研发的全栈3.0架构，LS6共有智联、智算、智驾、座舱四个域控制器。智联域控即类似于传统的T-box模块。下面将带大家一起解密上汽智己的智联域控制器模块-TBOX。
TBOX全称：Telematics Box，中文名:远程通信终端,是一种集成了智能信息处理和通信技术的汽车电子模块，它能够实现车辆与外界的无线通信，为驾驶员和车辆提供各种便利与安全保障。智联TBOX一般会安装在车辆仪表盘的下方位置。通过TBOX和手机APP可以实现很多功能，如通过手机APP控制门开关、鸣笛闪灯、开启空调、启动发动机等；还可以实现远程查询车辆状态，油箱剩余油量、电池电量、查询车辆位置、查询车辆是否上锁等功能。总之TBOX给车主带来了非常便利的出行体验。下面将从TBOX外壳、内部电路及系统组成等方面为您解析上汽智己智联-TBOX的神奇之处。

2、外壳及端子

①、外壳
如下图TBOX的外壳由两块金属件组成，正面金属外壳带有散热槽设计

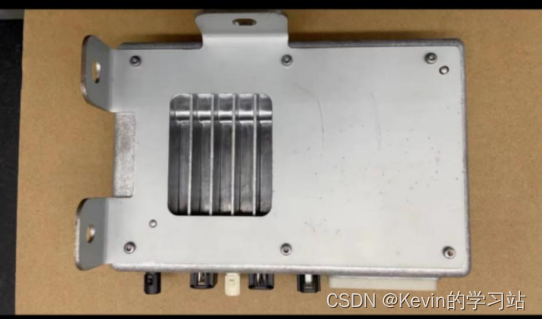

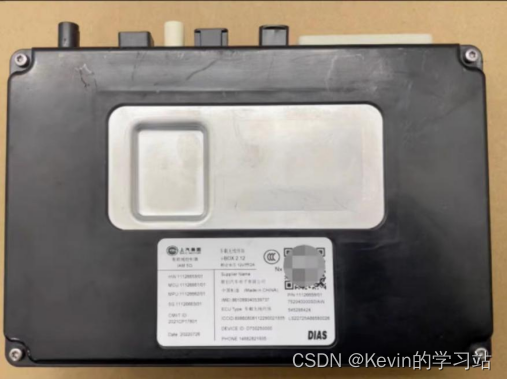

图1 TBOX正面

图2 TBOX背面

②、线束端子说明：

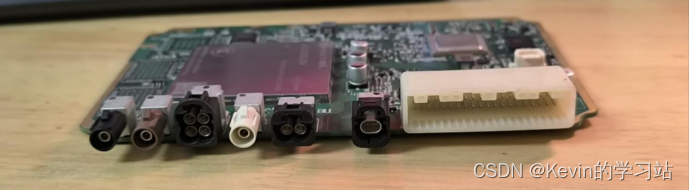

图3 TBOX线束端子

TBOX上有电源、UART/CAN总先、以太网端口、4G/5G天线、和GPS天线等端子。

3、TBOX组成

TBOX主要由SOC芯片、MCU芯片、通信模块、加密芯片、交换机芯片、存储芯片、电源管理芯片和GNSS模块组成。
TBOX的组成图

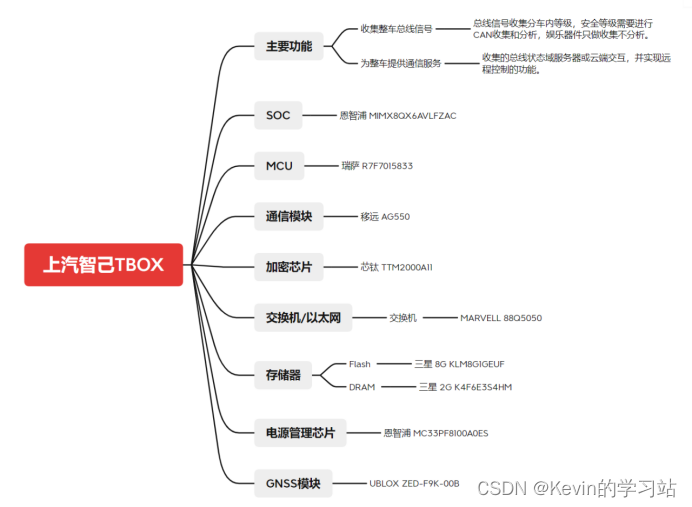

图4 上汽智己 TBOX组成思维导图

各模块功能及常用方案：

3.1、SOC芯片的作用及常用型号

SOC芯片是汽车TBOX中的重要组成部分，它负责处理车辆信息和实现各种功能。SOC芯片通常由多个核心组成，每个核心负责不同的任务，使得TBOX可以同时进行多个任务的处理。常用的SOC芯片型号有恩智浦的IMX6和IMX8。这些芯片具有强大的计算和图像处理能力，可以支持高清视频的播放和实时图像的分析，为TBOX提供了强大的计算和处理能力。

3.2、MCU芯片的作用及常用型号

MCU芯片是控制车辆各种传感器和执行器的重要部件，它负责实时监测车辆的状态，并根据需要控制各个系统的运行。常用的MCU芯片型号有英飞凌（Infineon）的TC2x和TC3x系列、恩智浦S32K14X和瑞萨R7F7X等。这些芯片具有高性能和低能耗的特点，可以满足TBOX在车辆控制和监测方面的需求。

3.3、通信模块的功能及常用模块型号

通信模块是TBOX中实现车辆与外界通信的关键组件，它可以通过无线网络连接到互联网，实现车辆信息的传输和远程控制。常用的通信模块型号有华为的ME909s、MH5000系列和移远AG35、AG550、AG520等。这些模块支持5G、4G、3G网络，移远AG520、AG550和华为的MH5000支持V2X，具有稳定可靠的连接性能，能够实现高速数据传输和远程控制功能。

3.4、GPS模块的功能及常用模块型号

GPS模块是TBOX中用于定位和导航的关键部件，它能够接收卫星信号，并通过定位算法计算出车辆的准确位置。常用的GPS模块型号有：和芯星通UM960、UM982和ublox的ZED-F9K、ZED-F9P、ZED-F9H等。这些模块具有快速定位、高精度和稳定性的特点，能够满足TBOX在导航和定位方面的需求。

3.5、交换机芯片的功能及常用芯片型号

交换机芯片是TBOX中实现数据交换和通信的重要部件，它可以实现车辆内各个子系统之间的数据传输和交互。常用的交换机芯片型号有博通（Broadcom）的BCM89x系列和MARVELL 88Q5050等系列。这些芯片具有高带宽和低延迟的特点，能够实现快速的数据传输和实时的系统交互。

3.6、加密芯片的功能及常用芯片型号

加密芯片是TBOX中保证数据安全和防止恶意攻击的关键组件，它可以对数据进行加密和解密，并实现访问控制和身份认证的功能。常用的加密芯片型号有infineonSLE 95250SLS32系列、Maxim DS28E25系列和上海芯钛的TTM2000、TTM3000系列。这些芯片具有高级加密算法和安全性能，能够保护TBOX中的数据免受非法获取和篡改。

4、上汽TBOX分析

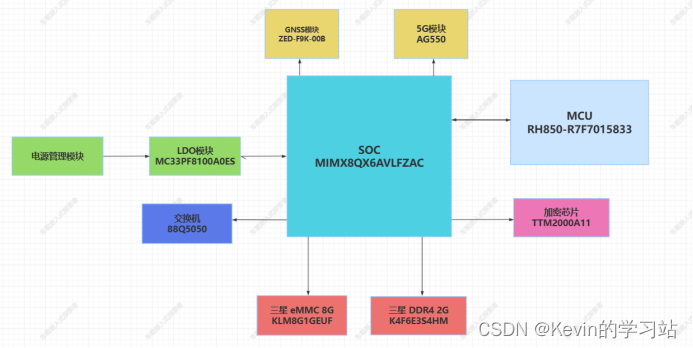

上汽TBOX组成框图

图5 上汽智己TBOX组成图

图6 上汽智己 TBOX PCB正面图

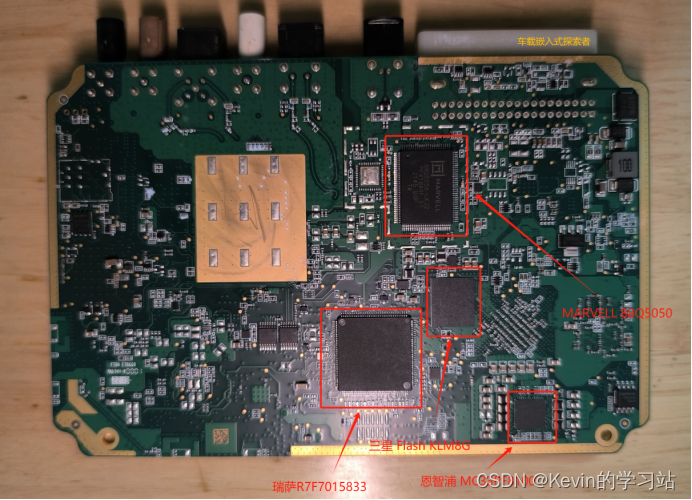

图7上汽智己 TBOX PCB反面图

图8上汽智己 TBOX PCB侧面图

4.1、SOC-恩智浦 MIMX8QX6AVLFZAC

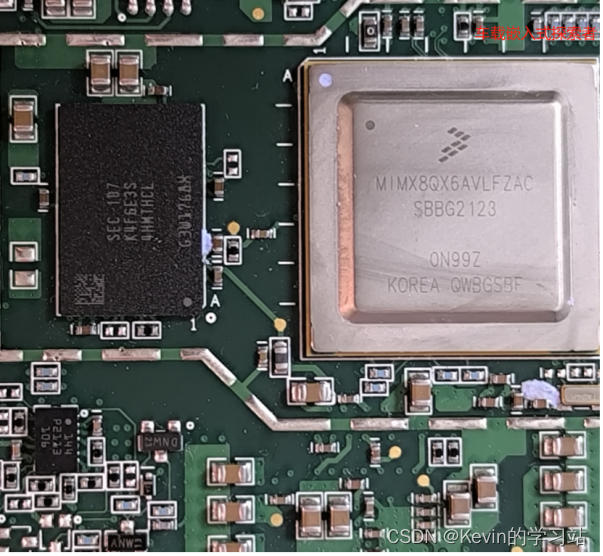

图8 MIMX8QX6AVLFZAC实物图

恩智浦 MIMX8QX6AVLFZAC简介
i.MX 8X系列处理器基于高度集成，可 支持图形、视频、图像处理和语音功能，能够满足安全认证和高能效方面的需求。适合的应用包 括工业自动化和控制、HMI、机器人、楼宇控制、汽车仪表盘、视频/音频、车载信息娱乐系统和 车载信息服务等。

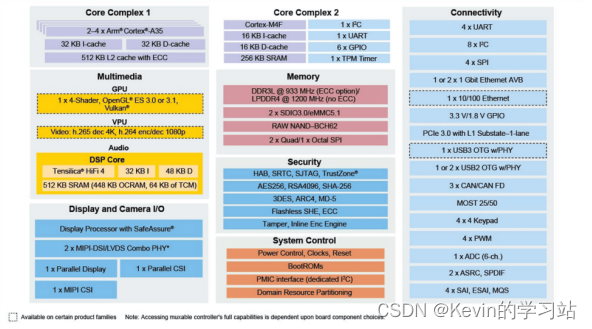

i.MX 8X框图

图9 i.MX 8X框图

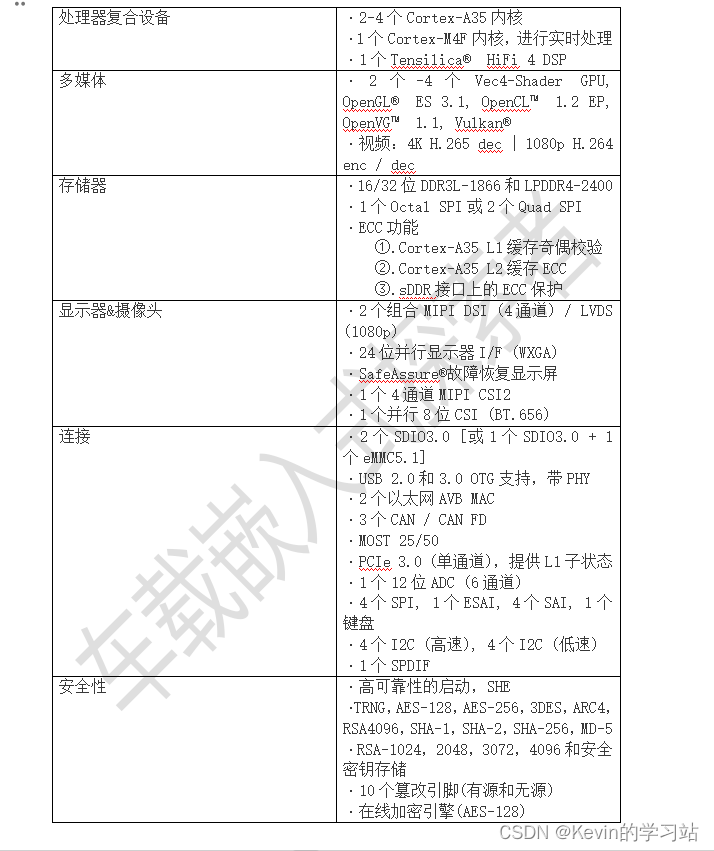

特征：

4.2、MCU-瑞萨 R7F7015833

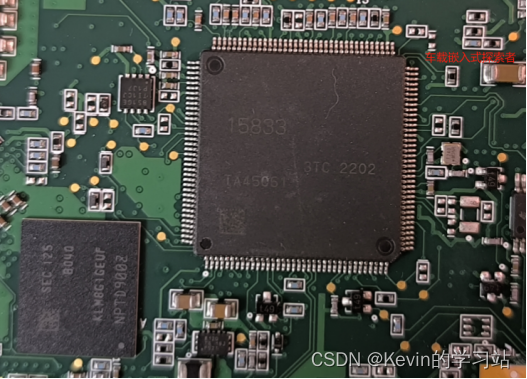

图10 R7F7015833 实物图

R7F7015833 即为瑞萨车规级芯片RH850。

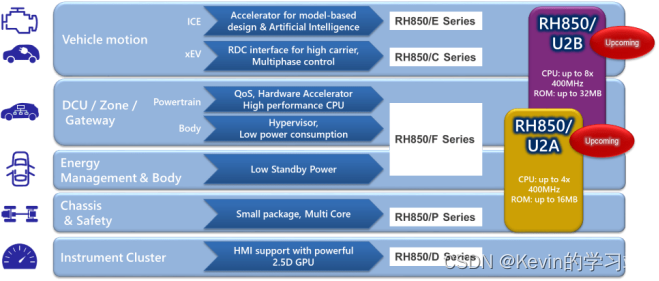

RH850产品组合图

RH850简介：
RH850/C1M-Ax 微控制器配备 RH850 系列 G3MH（C1M-A2 为双核）CPU 内核（C1M-A1 工作频率为240MHz、C1M-A2 工作频率为 320MHz），拥有出色的处理能力。 除 ROM、RAM 和 DMA 外，这款微控制器还内置多种定时器（如电机控制定时器）、多种串行接口（如 CAN，其中 CAN FD 兼容）、12 位 A/D 转换器 (ADC)、可将旋转变压器输出信号转换为数字角度信息的 R/D 转换器 (RDC3A) 、CPU 以及并行电机控制单元 (EMU3) 等，还配备有适用于 HEV/EV 电机控制的多种外围功能。 此外，C1M-A2 可以同时控制两个电机。

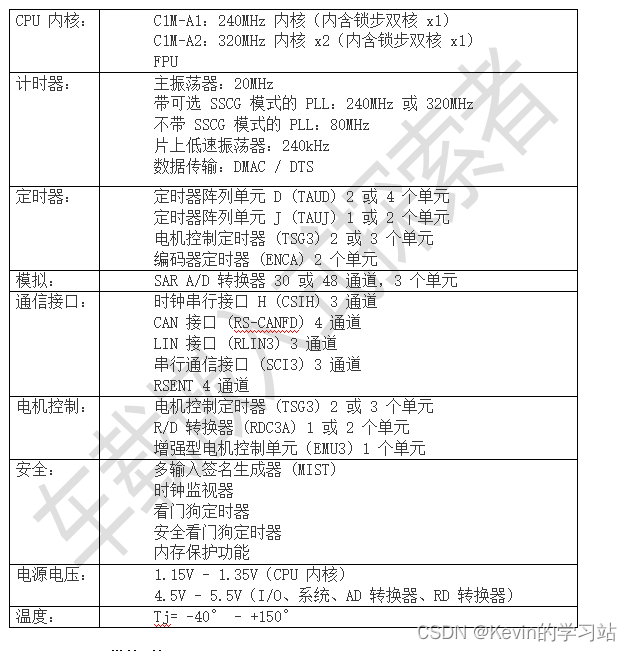

RH850特性：

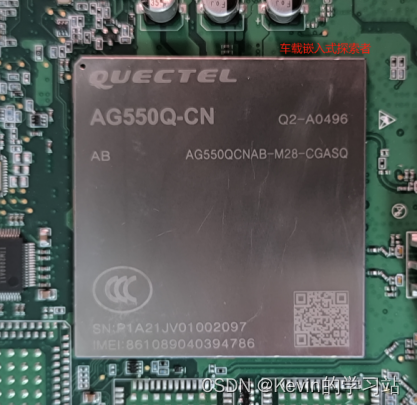

4.3、5G+V2X模块-移远 AG550

AG550简介
AG55xQ 是移远通信开发的一系列车规级 5G NR Sub-6 GHz 模块，支持 5G NR 独立组网（SA）和非独立组网（NSA）模式。采用 3GPP Rel-15 技术，该模块在 5G NSA 模式下最高可支持 2.4 Gbps 下行速率和 550 Mbps 上行速率，在 LTE-A 网络下最高可支持 1.6 Gbps 下行速率和 200 Mbps 上行速率。通过其 C-V2X PC5 直通通信功能（可选），AG55xQ 可广泛应用于车联网领域，为实现智能汽车、自动驾驶和智能交通系统的建立提供可靠解决方案。同时，该模块支持双卡双通（可选）和丰富的功能接口，为客户开发应用提供了极大的便利。其卓越的 ESD 和 EMI 防护性能，确保其在恶劣环境下的强大鲁棒性。
AG55xQ 包含 AG550Q（5G + DSSS + C-V2X）、AG551Q（5G + DSSS）、AG552Q（5G + DSDA）和 AG553Q（5G +DSDA + C-V2X）四个系列；为满足不同的市场需求，各系列分别包含多个型号：AG55xQ-CN、AG55xQ-EU、AG55xQ-NA 和 AG55xQ-JP。同时，各系列模块向后兼容现有的 GSM、UMTS 和 LTE 网络，因此在目前没有部署5G NR 网络的地区以及没有 3G/4G 网络覆盖的偏远地区均可实现连接。
AG550特点：
·符合 IATF 16949 及 APQP、PPAP 等汽车行业质量管理流程要求基于高通 SA515M 芯片（符合 AEC-Q100 标准）而开发的车规级解决方案
·5G NR Sub-6 GHz 模块，支持独立组网和非独立组网模式
·向下兼容 4G（Cat 19）/3G/2G 网络
·MIMO 技术满足无线通信系统对数据速率和连接可靠性的要求
·可选 C-V2X PC5 Mode 4 直通通信
·可选双卡双通技术（DSDA），满足客户不同应用需求
·可选单频 GNSS、双频 GNSS、PPE（RTK）和 GNSS/QDR 组合导航解算，满足不同环境下对定位精度和速度的不同程度需求
·增强功能特性：DFOTA、VoLTE、QuecOpen®、高安全性等
·超宽工作温度范围（-40 °C ~ +85 °C）、+95 °C 以下 eCall 应用、优越的抗电磁干扰能力满足车载及其他恶劣环境下的应用需求

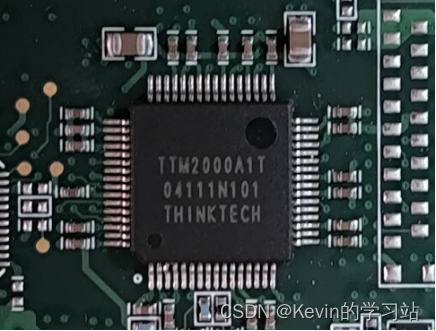

4.4、加密芯片-芯钛 TTM2000A11

简介：
Mizar TTM2000是一款面向汽车电子领域的灵活、可靠、安全、合规的加密芯片产品。该产品针对车联网V2X应用安全进行了专门的开发设计，能够完全满足C-V2X和DSRC等应用场景所需的消息认证性能、安全证书管理等需求。

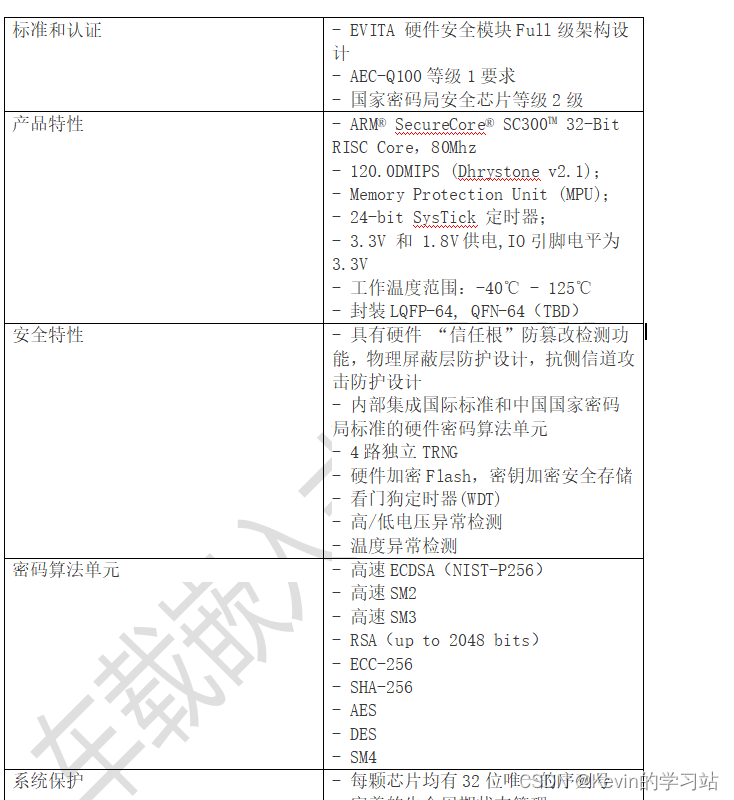

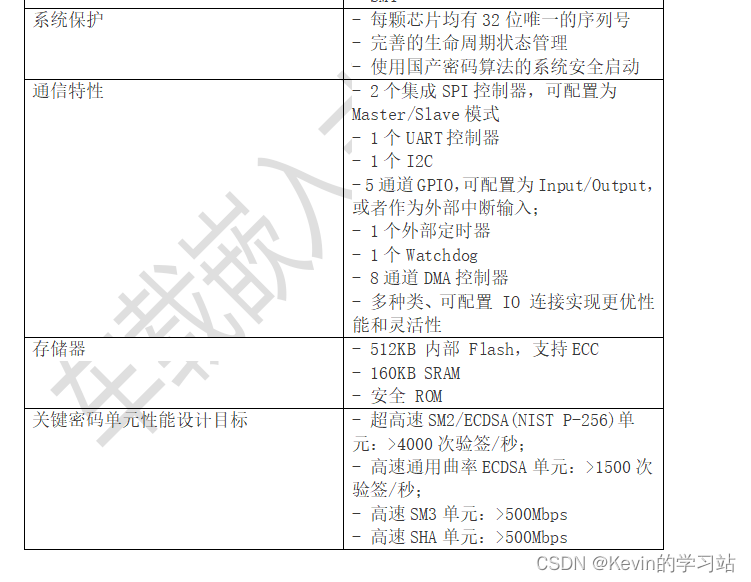

TTM2000特点：

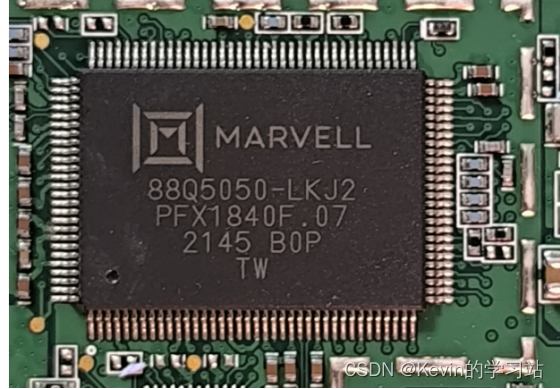

4.5、交换机芯片-MARVELL 88Q5050

Marvell 88Q5050简介
Marvell 88Q5050 是一款 8 端口、高安全性车载千兆以太网交换芯片，是完全符合 IEEE802.3 和 802.1 车规 标准，具备高级安全功能以防范网络威胁（如黑客和拒绝服务 (DoS) 攻击）。 该 8 端口以太网交换芯片有 4 个固定的 IEEE 100BASE-T1 端口，以及 4 个可配置端口,其可选择性包括 1 个 IEEE 100BASE-T1、1 个 IEEE 100BASE-TX、2 个 MII/RMII/RGMII、1 个 GMII 端口和 1 个 SGMII 端口。该 交换芯片提供本地和远程管理功能，用户可轻松访问和配置该设备。 通过 AEC-Q100 等级 2 认证，此方案采用了 Marvell 针对车载以太网芯片安全根源而设计的最高硬件安全功 能，以防止对车辆中数据流的恶意攻击或危害。该款先进的交换芯片采用深度包检测 (DPI) 技术和安全启动功 能，以提供业内最安全的车载以太网交换机。所有以太网端口都支持地址黑名单和白名单功能，以进一步提高其 安全性。

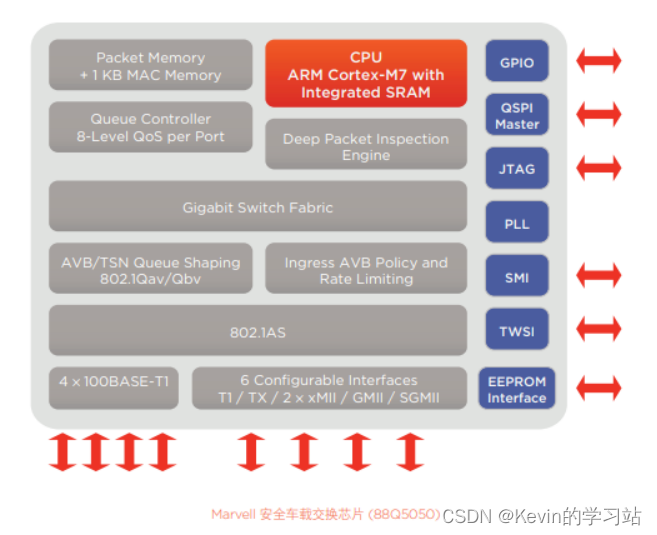

框图

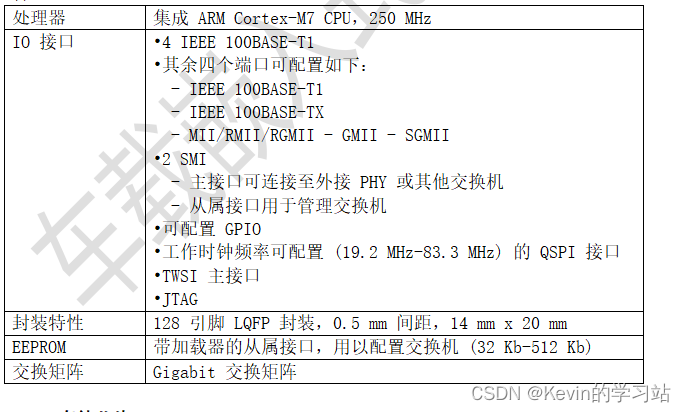

特点

4.6、存储芯片

eMMC三星 8G KLM8G1GEUF
DDR4三星 2G K4F6E3S4HM

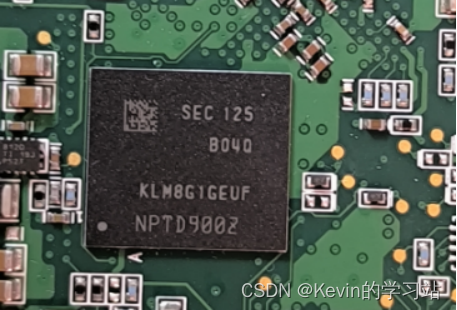

①、KLM8G1GEUF
简介：
三星eMMC是以BGA封装形式设计的嵌入式MMC解决方案。eMMC操作与MMC设备相同，因此是使用MMC协议v5.1（行业标准）对存储器进行简单读写。
eMMC由NAND闪存和MMC控制器组成。NAND区域（VDDF或VCC）需要3V电源电压，而1.8V或3V双电源MMC控制器支持电压（VDD或VCCQ）。三星eMMC支持HS400以提高顺序带宽，特别是顺序读取性能。
使用eMMC有几个优点。它易于使用，因为MMC接口允许与任何带有MMC主机的微处理器轻松集成。
由于嵌入式MMC控制器将NAND技术与主机隔离，因此NAND的任何修订或修正对主机来说都是不可见的。这导致更快的产品开发和更快的上市时间。

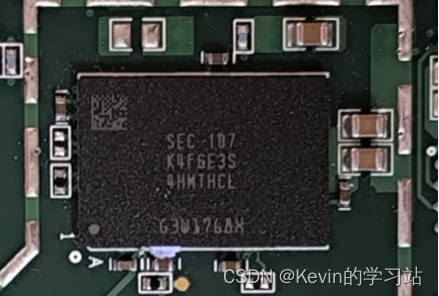

②、DDR4三星 2G K4F6E3S4HM
简介：
K4F6E3S4HM-THCL是一款多功能LPDRAM，移动解决方案的理想之选三星的 LPDDR4是一款突破性产品，不但数据传输速度更快，而且能耗更低，从而为超薄设备、人工知能 (AI)、虚拟现实 (VR) 和可穿戴设备提供了更多设计方面的选择。
特点：
·双数据速率架构；每个时钟周期两次数据传输
•双向数据选通器（DQS_t、DQS_c），与接收器捕获数据时使用的数据一起发送/接收
•差分时钟输入（CK_t和CK_c）
•差分数据选通器（DQS_t和DQS_c）
•输入正CK边的命令和地址；DQS的两个边缘参考的数据和数据掩码
•每个模具2个通道组成
•每个通道8个内部银行
•DMI引脚：正常写入和读取操作时的DBI（数据总线反转），DBI关闭时用于屏蔽写入的数据屏蔽（DM）
-DBI打开时屏蔽写入的DQ 1的计数#
•突发长度：16，32（OTF）
•突发类型：连续
•读写延迟：请参阅表64 LPDDR4 AC时序表
•每个突发访问的自动预充电选项
•可配置的驱动强度
•刷新和自刷新模式
•部分阵列自刷新和温度补偿自刷新
•写入调配
•CA校准
•内部VREF和VREF培训
•基于FIFO的写/读训练
•MPC（多用途指挥）
•LVSTL（低压摆动端接逻辑）IO
•VDD1/VDD2/VDDQ:1.8V/1.1V/1.1V
•VSSQ终端
•无DLL:CK到DQS不同步
•边缘对齐的数据输出，数据输入中心对齐的写入训练
•刷新率：3.9us

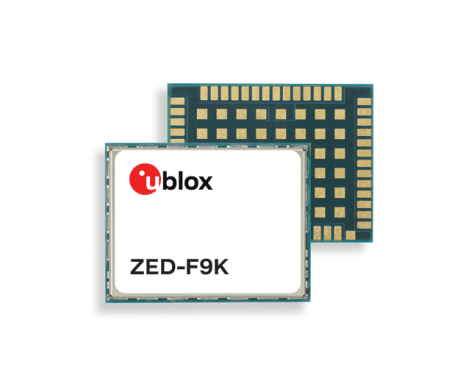

4.7、GNSS模块-UBLOX ZED-F9K-00B

ZED-F9K简介
ZED-F9K模块采用u-blox F9 GNSS平台，为最具挑战性的汽车用例提供连续分米级的定位精度。LAP 1.30支持L1/L2/E5B和L1/L5频段均可实现最大的灵活性、卫星可用性和安全性。复杂的内置算法巧妙地融合了IMU数据、GNSS测量、车轮滴答声，以及车辆动力学模型，以识别单独的GNSS将失效的车道。模块本机支持u-box PointPerfect GNSS增强服务。它提供多种全球导航卫星系统
和IMU输出并行，以支持所有可能的架构，包括一个50 Hz的传感器保险丝具有非常低延迟的解决方案。它还实现了高级实时应用，如增强现实，而优化的多波段和多星座能力使可见光的数量最大化卫星，即使在城市条件下。该设备是一个独立的解决方案，可提供尽可能好的系统性能。
下期预告：《某新势力大算力自动驾驶拆解分析》
