本文介绍了如何使用PlotNeuralNet库结合LaTeX来绘制神经网络模型图。首先，讲述了安装PlotNeuralNet、MikTex和GitBash的步骤，然后演示了将Python代码转换为LaTeX并编译的过程。接着，详细解释了PlotNeuralNet利用LaTeX的绘图原理，并提供了一个在线LaTeX编辑器的网址。文章还展示了如何定义图层颜色、位置，以及如何绘制图层间的连接线。最后，展示了一张完整的神经网络模型图。
摘要由CSDN通过智能技术生成

使用PlotNeuralNet绘画神经网络模型图

安装PlotNeuralNet

  1. 安装MikTex

  2. 安装GitBash

  3. 下载PlotNeuralNet

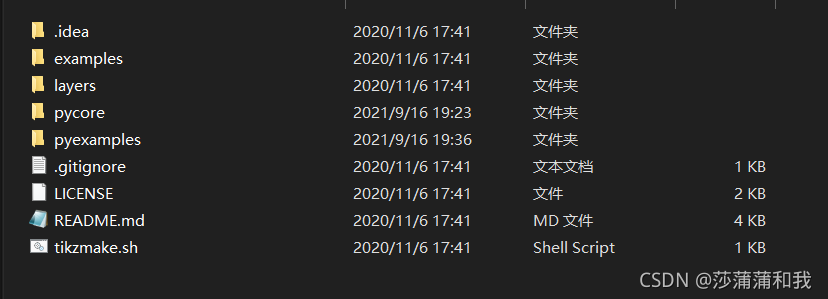

  4. 目录结构图
    在这里插入图片描述

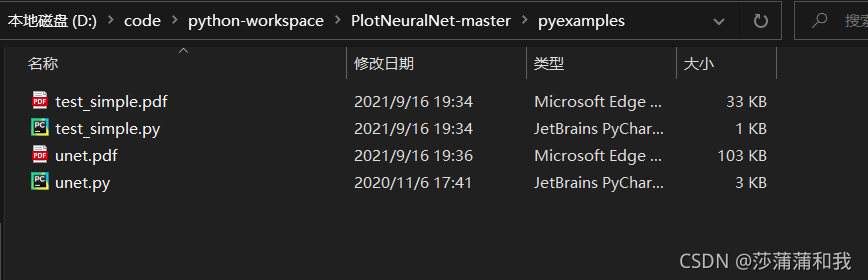

  5. 启动Gitbash然后cd到目录下，一般.py文件放置在pyexamples目录下
    在这里插入图片描述在这里插入图片描述

  6. 其中pycore中的tikzeng.py是核心，里面定义了绘图过程，可以绘制的层，如果想自定义新图层也可参考其中的代码添加，从代码中可以看出目前支持的绘图层有哪些，该代码主要完成Python代码向LaTeX的转换，层的
