微机体系总线类型及结构

1.1 总线类型及结构

在微机系统的硬件组成中，总线（Bus）是将各大基本部件按照一定的方式链接起来就构成了硬件系统，为各部件提供服务的公共信息传送线路。它能够分时地发送与接收各部件的信息，是计算机系统各部件之间传输地址、数据和控制信息的公共通道，CPU通过总线实现读取指令，并实现与内存、外设之间的数据交换，在CPU、内存与外设确定的情况下，总线速度是制约计算机整体性能的关键。

1.1.1 片内总线及片外总线

片内总线是CPU内部的寄存器、算术逻辑部件、控制部件以及总线接口部件之间的公共信息通道。
片外总线则泛指CPU与外部器件之间的公共信息通道。我们通常所说的总线大多是指片外总线。

1.1.2 CPU总线、系统总线和外设总线

CPU总线：是从CPU引脚上引出的连接线，用来实现CPU与外围控制芯片和功能部件之间的连接。
系统总线:也称为I/O通道总线，用来与存储器和扩充插槽上的各扩充板卡相连接。常见的系统总线有ISA、PCI、PCI-E、AHB等。系统总线是通过专用的逻辑电路的对CPU总线的信号在空间与时间上进行逻辑重组转换而来。
外设总线:是指计算机主机与外部设备接口的总线，实际上是一种外设的接口标准。目前在微机设备流行的接口标准有：IDE（EIDE/ATA，SATA）、SCSI、USB和IEEE 1394四种。前两种主要用于连接硬盘、光驱等外部存储设备，后面两种可以用来连接多种外部设备。

1.1.3 地址总线、数据总线和控制总线

总线一般传输三类信息：数据、地址和控制/状态信号，相应地每一种总线都可认为是由数据总线、地址总线和控制总线构成。

数据总线（Data Bus，DB）:用于在各个部件/设备之间传输数据信息。
地址总线（Address Bus，AB）:用于在CPU（或DMA控制器）与存储器、I/O接口之间传输地址信息。
控制总线（Control Bus，CB）:用于在CPU（或DMA控制器）与存储器、I/O接口之间传输控制和状态信息。

1.1.4 单总线及多总线结构

从微机体系结构来看，有两种总线结构即单总线结构和多总线结构。在多总线结构中，又以双总线结构为主。

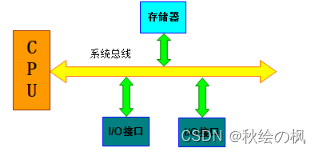

单总线结构，各个部件均由系统总线相连，在单总线结构中，CPU与主存之间、CPU与I/O设备之间、I/O设备与主存之间、各种设备之间都通过系统总线交换信息。单总线结构的优点是控制简单方便，扩充方便。缺点是所有设备部件均挂在单一总线上，只能分时工作，这就使系统总体数据传输的效率和速度受限。
双总线结构又分为面向CPU的双总线结构和面向存储器的双总线结构

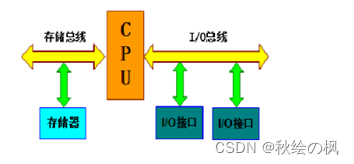

面向CPU的双总线结构，在CPU与主存储器之间、CPU与I/O设备之间分别设置了总线，从而提高了微机系统信息传送的速率和效率。但是由于外部设备与主存储器之间没有直接的通路，它们之间的信息交换必须通过CPU才能进行中转，从而降低了CPU的工作效率。

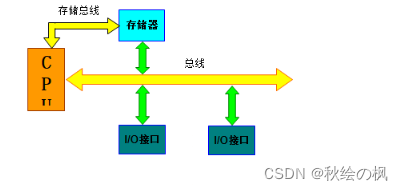

面向存储器的双总线结构保留了单总线结构的优点，即所有设备和部件均可通过总线交换信息。与单总线结构不同的是在CPU与存储器之间，又专门设置了一条高速存储总线，使CPU可以通过它直接与存储器交换信息。面向存储器的双总线结构信息传送效率较高，这是它的主要优点。但CPU与I/O接口都要访问存储器时，可能会产生冲突。
总线带宽、总线宽度、总线工作频率三者之间的关系就像高速公路上的车流量，总线带宽(BW)取决于总线宽度(W)、总线工作频率(f)。
总线带宽的计算公式如下：
BW =（W/8）× f/每个存取周期的时钟数
