一、 前言
本篇文章主要介绍Proteus(8.15)的常用元器件和一些功能介绍，如果需要下载Proteus(8.15)安装包的可以看看这篇自用Proteus(8.15)仿真下载安装过程（附详细安装过程图）
二、新建工程（以51单片机流水灯为例）
2.1 打开软件
2.2 建立新工程
按照新建工程向导，输入工程名称以及选择要保存工程的路径，点击Next进行下一步
2.3 创建原理图
选择DEFAULT，底下选项主要体现在页面的方向和大小上，点击Next进行下一步
以Landscape A0和Portrait A0为例，Landscape A0这种设置表示页面为A0纸张大小（841mm x 1189mm），并且是横向（Landscape）打印，Portrait A0同样是A0纸张大小，但页面为纵向（Portrait）打印。
2.4 不创建PCB布版设计
选择不创建PCB布版设计，点击Next进行下一步
2.5 创建成功
接下来是添加元器件
2.6 添加元器件
如下图所示，选择需要的元器件进行添加放置
不清楚名称的可以找我拿Proteus元件库元件名称及中英对照资料
2.7 原理图放置完成
按照自己需要放置元器件，绘制原理图
2.8 编写程序，进行仿真
用keil软件编写对应的程序，因为是很简单的程序，这里就不详细介绍了。
双击单片机，将刚才编译的hex文件加入到Program File
点击左下角进行仿真（从左到右分别是运行，单步运行，暂停，停止）
2.9 仿真
Flow light
三、常用元器件图示和功能介绍
3.1 元件模式
3.1.1 单片机
3.1.1.1 AT89C51/52（51单片机）
加上基础的外围电路，如下所示：
3.1.1.2 STM32F103（32单片机）
加上基础的外围电路，如下所示：
3.1.2 电阻类
3.1.2.1 RES（普通电阻）
3.1.2.2 PULLUP/PULLDOWN（上拉/下拉电阻）
在Proteus仿真中，使用普通电阻在数字电路中仿真很容易报错，所以，如果是需要做上拉或者下拉电阻，最好使用proteus中的指定类型的上拉和下拉电阻
3.1.2.3 POT-HG（滑动变阻器）
3.1.2.4 RESPACK-8（排阻）
3.1.2.5 NTC/PTC（热敏电阻）
NTC热敏电阻（负温度系数热敏电阻）的工作原理是基于半导体材料，当温度升高时，材料内部的电子活动增加，导致电阻值降低。NTC热敏电阻具有高灵敏度、高精度和稳定性，适用于温度测量、温度补偿、过流保护等领域。例如，在汽车发动机温度监测系统和家电产品的恒温控制中，NTC热敏电阻被广泛应用。
PTC热敏电阻（正温度系数热敏电阻）的工作原理是基于聚合物材料，当温度升高时，材料内部的分子结构发生变化，导致电阻值增加。PTC热敏电阻具有高温稳定性和自恢复特性，常用于自恢复保险丝、电流限制器和电源保护等应用。例如，在电路过载或短路情况下，PTC热敏电阻可以作为自恢复保险丝使用，限制电流通过以保护电路安全。
3.1.2.5 LDR（光敏电阻）
LDR是一种光敏电阻，其电阻值会随着光照强度的变化而改变。当光照强度增加时，LDR的电阻值会减小；反之，光照强度减小时，电阻值会增加。这种特性使得LDR广泛应用于光控电路中，如自动路灯、光控开关等
在Proteus仿真中，由于Proteus本身不自带光敏电阻，常用可变电阻来替代光敏电阻进行仿真。TORCH_LDR作为可变电阻的一种，则通常用于模拟手电筒的光线强度控制，通过调整电阻值来模拟不同光线强度下的手电筒表现。
3.1.3 电容类
3.1.3.1 CAP（普通电容）
3.1.3.2 CAP-ELEC（电解电容）
电解电容其特点是空心为正极，填充为负极（如下图右边为负极）。电解电容通常用于滤波、耦合或储能等电路中，具有较大的容量和较低的阻抗。
3.1.3.3 CAP-ELEC（有极性电容）
有极性电容特点是直线为正极，弧线为负极。有极性电容通常用于需要精确电压方向的电路中，如滤波电路、去耦电路等，因为其正负极不可接反。
3.1.4 开关类
3.1.4.1 BUTTON（按钮）
BUTTON（按钮）常常用于按键输入电路，按键未按下时，单片机引脚检测为高电平，按键按下，单片机引脚检测为低电平。
3.1.4.2 SWITCH（开关）
单刀单掷开关：SWITCH
单刀双掷开关：SW-SPDT
另外还有单刀三掷开关、单刀四掷开关、单刀五掷开关、单刀六掷开关、单刀十二掷开关。
3.1.4.3 DIPSW（拨码开关）
DIPSW是一种没有公共端的拨码开关，每个开关位置都是独立的，没有公共引脚。
DIPSWC则是一种带有公共端的拨码开关，有一个公共引脚，其他引脚分别连接到不同的开关状态。
3.1.4.4 KEYPAD（键盘）
如下，键盘实际就是个矩阵按键，通过行列扫描的方式来识别按键的按下情况。这种设计方式可以有效地利用较少的IO端口来驱动较多的按键，从而节省资源。
3.1.4.5 RELAY（继电器）
如下图，这是一个NPN驱动继电器的电路，当PUMP引脚输出低电平时，也就是NPN的基极为低的时候，NPN管不导通，继电器不工作；当PUMP引脚输出高电平时，也就是NPN的基极为高的时候，NPN管导通，继电器工作。
3.1.5 显示类
3.1.5.1 LED（发光二极管）
LED-XX （XX表示发光的颜色）
这里还有个比较特殊的交通灯：TRAFFIC LIGHTS
3.1.5.2 7SEG-MPX1-CA/CC（共阳/共阴数码管）
这里7SEG-MPX1-CA中的7SEG代表段，7段数码管，MPX1代表位，一位数码管，CA表示公共端是阳极，也就是共阳数码管，而CC表示
公共端是阴极，也就是共阴数码管。
除了一位数码管，还有两位，四位，六位，八位等等，以及BCD码控制的数码管。
3.1.5.3 MATRIX-8X8-BLUE（8*8点阵）
除了上面那个点阵，还有同尺寸不同颜色的以及不同尺寸的点阵如下所示：
3.1.5.4 LM016L（LCD1602字符型液晶）
这里第3脚接的10k的电位器本意是想调节鬼影问题，但是仿真中好像不会有问题，所以也可以直接接地GND。
其他尺寸的字符型液晶如下：
3.1.5.5 OLED12864I2C（OLED显示屏）
OLED12864I2C也就是实际的0.96寸显示屏，还有个OLED12832I2C尺寸比它小一半，两者都是IIC驱动的。
3.1.5.6 AMPIRE128X64（LCD12864液晶）
LCD12864由128列64行组成，分为左右屏（单屏为64行*64列）。它有带字库和不带字库两种，这里只介绍不带字库的AMPIRE12864。不带字库的12864可以显示各种字体、图片和符号，但是前题是你要有字模软件取模。这里可以下载三种取字模软件：Img2Lcd和PCtoLCD2002和字模提取V2.2
3.1.5.7 ST7735R/ILI9341（TFT彩屏）
在Proteus仿真中，ILI9341和ST7735R两个TFT彩屏的主要区别在于它们的驱动芯片不同，这导致了它们在性能、价格和应用场景上的差异。
点亮的效果大致如下：
ILI9341的尺寸相比较ST7735R要大很多，为320x240，目前我还在仿真里没用过。
3.1.6 芯片类
3.1.6.1 DS1302（时钟芯片）
3.1.6.2 ULN2003（电机驱动芯片）
3.1.6.3 24C02C（EEPROM存储芯片）
3.1.6.4 TL783（可调输出LDO芯片）
3.1.6.5 MCP1703T-33（固定输出LDO芯片）
固定输出3.3V。
3.1.6.6 MAX487（RS-485/RS-422收发器）
3.1.6.7 TB6612FNG（电机驱动芯片）
3.1.6.8 74HC595（移位寄存器）
3.1.6.9 1458（运算放大器）
3.1.6.10 74LS161（4位二进制同步计数器）
具体怎么用可以看看这个74LS161器件
3.1.6.11 MCP4725（数模转化芯片DAC）
3.1.6.12 MAX232（RS232芯片）
3.1.6.13 PCF8591（模数转换芯片ADC）
3.1.6.14 555（555定时器）
3.1.6.15 40110（十进制计数器CD40110）
3.1.6.16 LM358（运算放大器）
3.1.6.17 74LS245（三态缓冲器）
3.1.6.18 74HC138（多路信号开关）
3.1.6.19 ADC0832（模数转换芯片ADC）
3.1.6.20 CRYSTAL（晶振）
这里晶振有两种，PICAXE类型的晶振参数右Protues自动配置；而DEVICE类型的晶振需要手动设置晶振的参数，以适应所需的设计需求。

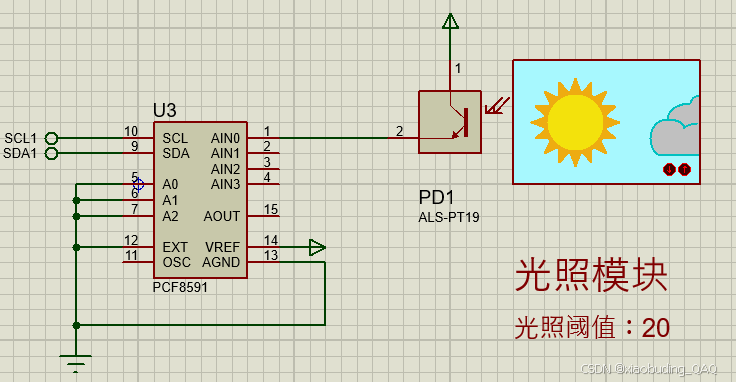

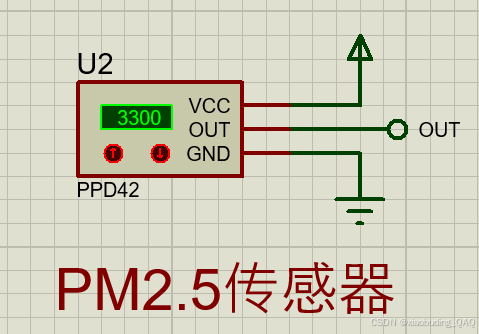

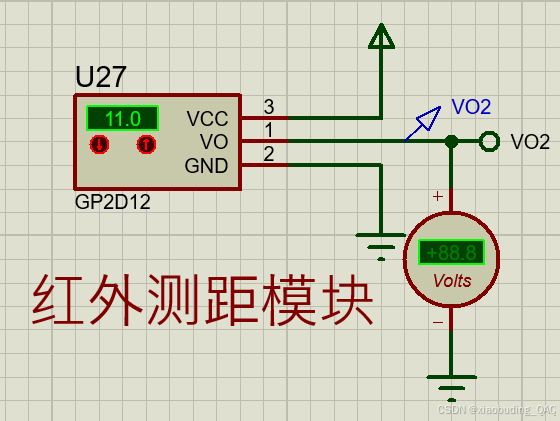

3.1.7 模块类
3.1.7.1 HCSR04（超声波测距模块）
3.1.7.2 MPX4115（压力传感器）

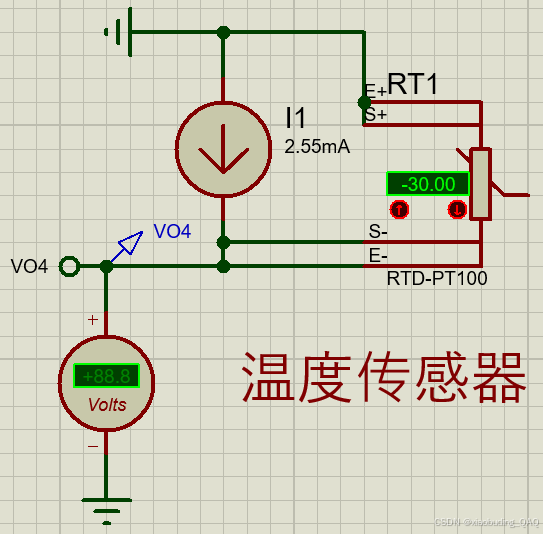

3.1.7.3 DS8B20（温度传感器）
3.1.7.4 DHT11（温湿度传感器）
3.1.7.5 VSINE（交流电源模块）
至于VSINE要如何设置
计算方式：220 X √2 = 311.127 (有效值＊根2 = 峰值/幅值)
3.1.7.6 TRAN-2P2S（变压器模块）
这里要得到输出电压24V，而输入电压为220V，需要改变变压器的Coupling Factor耦合系数比值。

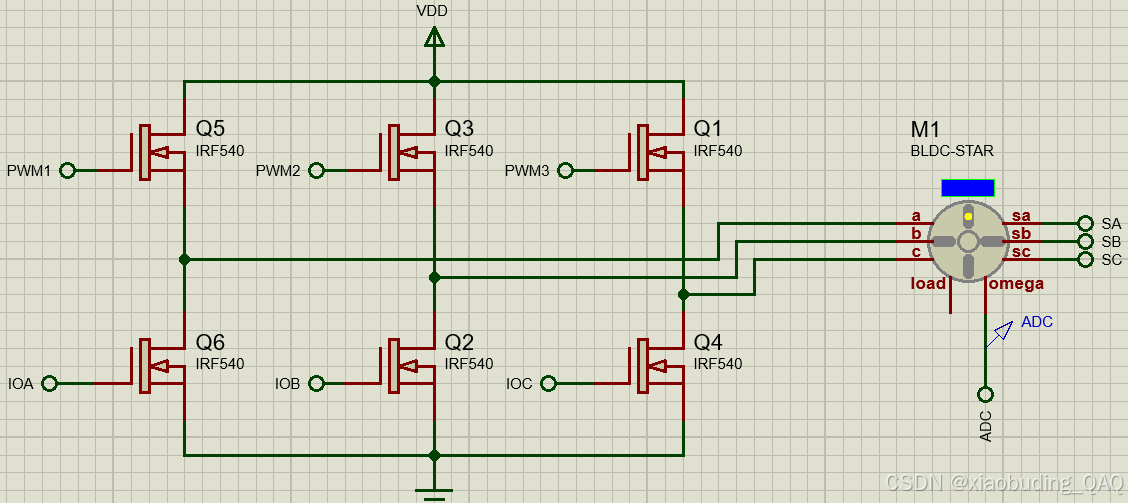

3.1.8 电机类
3.1.8.1 MOTOR-PWMSERVO（舵机）
3.1.8.2 MOTOR-DC（直流电机）
3.1.8.3 MOTOR-STEPPER（步进电机）
3.1.8.4 MOTOR-ENCODER（带编码器的电机）
有些场景需要测量电机转速，这时候就需要使用带有编码器的电机，Proteus中带有这样的一个电机，元件名称为MOTOR-ENCODER。MOTOR-ENCODER有5根引脚，其中左右两个接工作电压。上面三根引脚，左边与右边电机每转一圈就输出设定的脉冲数（这里设定每转一圈输出360个脉冲），二者脉冲相位相差90°，中间的引脚电机每转一圈引脚输出一个脉冲。
3.1.9 出声类
3.1.9.1 BUZZER（直流驱动蜂鸣器）
这里在选择蜂鸣器的时候，要注意是有源还是无源。
ACTIVE（有源蜂鸣器）：有源蜂鸣器内置振荡电路，可以直接通过高电平驱动发声，不需要额外的方波驱动。这种蜂鸣器使用起来较为简单，只需提供高电平信号即可使其发声；DEVICE（无源蜂鸣器）：无源蜂鸣器则没有内置振荡电路，需要通过方波驱动才能发声。这意味着需要提供一个方波信号给无源蜂鸣器，才能使其发声。无源蜂鸣器的驱动相对复杂一些，需要额外的电路设计来实现方波信号的生成。
3.1.9.2 SOUNDER（数字蜂鸣器）
SOUNDER是数字蜂鸣器，通常用于51单片机的仿真，需要特定的信号去触发。
3.1.9.3 SPEAKER（模拟信号，可发语音）
SPEAKER：用于模拟信号的仿真，可以播放语音等模拟信号。与SOUNDER不同，SPEAKER主要用于处理和播放音频信号。
这里需要注意SPEAKER有有源和无源的
3.2 终端模式
3.2.1 DEFAULT （普通端口）
DEFAULT通常被视为一个普通端口，既可以作为输入也可以作为输出，或者用于标记未确定的端口。 这种端口类型常用于不确定端口的具体用途，或者在绘制原理图时懒得区分输入输出端口时使用。选择DEFAULT后，直接连接两个元器件的引脚时可能会出现连接不上的问题，需要添加一条导线才能正确连接。
3.2.2 INPUT （输入端口）
INPUT通常被视为一个输入端口。
3.2.3 OUTPUT （输出端口）
OUTPUT通常被视为一个输入端口。
3.2.4 BIDIR （双向端口）
BIDIR终端具有双向通信功能，可以用于连接输入和输出信号。
3.2.5 POWER （电源端口）
电源端口如果不设置电压，默认是5V，如果设置电压，常常与配置供电网联系起来。
主要就是设置电压，然后把未连接的电网增加到对应的网络连接中。
3.2.6 GROUND （电源地端口）
电源地在配置供电网默认电压是0V。
3.2.7 CHASSIS （外壳或底座）
CHASSIS通常用于表示整个仿真系统的外壳或底座，而GROUND则是电路中的接地端。
CHASSIS在Proteus仿真中代表整个仿真系统的外壳或底座，主要用于固定和支撑电路板及其他组件。它不是一个电气元件，而是用于物理上的固定和支持。
3.2.8 RETURN（返回路径）
RETURN通常指的是电路中的返回路径，用于连接电路中的正极或信号输出端，确保电流能够顺利回流到电源的负极。在电子电路中，RETURN通常与电源的正极相连，用于传输电流返回电源的路径。
3.2.9 DYNAMIC（模拟动态行为）
DYNAMIC通常用于表示动态信号或变量，。当你需要在仿真中模拟一个随时间变化的信号时，比如一个振荡器或者一个逐渐变化的电压源，你会使用DYNAMIC。它允许用户在仿真过程中动态地调整这些信号的参数，以便更好地模拟实际电路的行为。
3.2.10 BUS（总线）
BUS（总线）在Proteus仿真中用于连接电路中的多个组件，形成一个统一的电气连接网络。它是一种用于传输数据的通道，可以将多个设备或组件连接在一起，形成一个完整的电路系统。总线通常以蓝色粗线表示，转弯45°，需要将自动布线关闭。
总线的效果如下图所示：
还有另外一种总线是不带剪头的，从总线模式里面选择BUS
3.2.11 TESTPOINT（测试点）
3.2.12 NC
3.3 激励源模式
3.3.1 DC （直流信号源）
双击DC信号源可以设置名称和幅值。
3.3.2 SINE （正弦信号源）
双击SINE信号源可以设置名称和幅度，频率等等。
这里的延时指的是延迟时间，从时间0开始，过了延迟时间后才有正弦波发生，而阻尼系数越大，正弦波幅值随时间衰减得越厉害。
最后可以通过示波器观察设置的正弦波形。
3.3.3 PULSE （脉冲信号源）
双击PULSE信号源可以设置名称和脉冲电压，脉冲宽度，频率/周期等等。
最后可以通过示波器观察设置的正弦波形。
3.3.4 EXP （指数波形信号源）
双击EXP信号源可以设置名称和初始电压和峰值电压，时间常数等等。
最后可以通过示波器观察设置的指数波形。
3.3.5 SFFM （频率调制信号）
双击SFFM信号源可以设置名称和直流偏置电压，交流幅值，载波频率等等。
Vo = Voff + Vampl x sin （2πFC x t + MOD x sin （2πFM x t））
其中Voff：直流偏置电压，Vampl：交流幅值，正弦电压峰值，FC：载波信号频率，MOD：调制系数，FM：被调制信号频率。
最后可以通过示波器观察设置的FM调频波形。
3.3.6 PWLIN （手工勾画任意波形信号源）
双击PWLIN信号源可以设置名称和勾画你所需的波形。
最后可以通过示波器观察设置的手工勾画波形，感觉和设置的有些出入。
3.3.7 FILE （数据文件波形信号源）
FILE 信号源比较特殊，可以加载文本文件、加载图像和声音文件。
双击FILE信号源可以设置名称和将包含程序代码的文本文件或图像和声音文件加载到FILE信号源里面。
3.3.8 AUDIO（声频信号发生器）
不会用，双击软件就报错了，闪退了。。。
3.3.9 RANDOM（随机发生器）
双击RANDOM信号源可以设置名称和直流偏置电压，交流幅值等等。
最后可以通过示波器观察的随机波形。
3.3.10 DSTATE（数字单稳态逻辑电平发生器）
双击单稳态信号源可以设置名称和状态等等。
3.3.11 DEDGE（单边沿信号发生器）
双击单边沿信号源可以设置名称和边沿属性等等。
3.3.12 DPULSE（单周期数字脉冲发生器）
双击单周期数字脉冲信号源可以设置名称和脉冲属性，脉冲时间等等。
3.3.13 DCLOCK（数字时钟信号发生器）
双击数字时钟信号源可以设置名称和时钟类型，频率/周期等等。
最后可以通过示波器观察的数字时钟信号波形。
3.3.14 DPATTERN（数字序列信号发生器）
双击数字序列信号源可以设置名称和初始状态等等。
最后可以通过示波器观察的数字序列信号波形。
3.3.15 SCRIPTABLE（可定义波形的信号发生器）
双击可定义波形的信号源可以设置名称和脚本等等。
3.4 探针模式
3.4.1 VOLTAGE（电压探针）
proteus不仅可以使用电压表测电压还可以使用电压探针测电压，注意电压探针一定要放到一个指定的线束上才能测量。
3.4.2 CURRENT（电流探针）
proteus不仅可以使用电流表测电流还可以使用电流探针测电流，使用时需要注意不能与导线垂直放置，也不能放置在两个接点的交汇处，否则会导致报错。
3.5 虚拟仪器模式
3.5.1 OSCILLOSCOPE （示波器）
如下图，左边放置了一个正弦波的激励源，运行仿真会弹出示波器的显示面板。如果没有弹出示波器，则按以下步骤显示：
在菜单栏依次点击： Debug(调试）---->Digital Oscilloscope(数字示波器)
面板分为"波形显示区”和“设置区”，在面板中可以对波形的各种显示模式进行设置，还可以设置触发模式，叠加波形等等…
3.5.2 LOGIC ANALYSER （逻辑分析仪）
如下图，左边放置了一个方波的激励源，运行仿真会弹出逻辑分析仪的显示面板。如果没有弹出逻辑分析仪，则按以下步骤显示：在菜单栏依次点击： Debug(调试）----> VSM Logic Analyser （逻辑分析仪）
逻辑分析仪会对触发点、触发点前一部分以及触发点后一部分的波形进行采集并显示，每次采集完成后逻辑分析仪将保持原来的波形，不再变化，直到重新采集，重新采集需要重新开始仿真。
3.5.3 COUNTER TIMER （定时器/计数器）
如下图，左边放置了数字时钟信号发生器的激励源，运行仿真会弹出的定时器/计数器显示面板。如果没有弹出定时器/计数器，则按以下步骤显示：在菜单栏依次点击： Debug(调试）----> VSM Counter Timer（定时器/计数器）
没怎么用过这个，如果有说错的地方可以指出，谢谢
3.5.4 VIRTUAL TERMINAL （虚拟终端）
虚拟终端常常配合串口通信和虚拟串口使用。
没有虚拟串口软件的可以看看这个VSPD虚拟串口软件安装及使用
运行仿真会弹出的虚拟终端显示面板。如果没有弹出虚拟终端，则按以下步骤显示：在菜单栏依次点击： Debug(调试）----> Virtual Terminal（虚拟终端）
这里显示的串口TX的虚拟终端界面，打印的是DS1302的时间信息和一个项目的名称。
3.5.5 SPI DEBUGGER（SPI调试器）
如下图，从虚拟仪器模式放置了SPI DEBUGGER（SPI调试器），运行仿真会弹出的SPI调试器显示面板。如果没有弹出SPI调试器，则按以下步骤显示：在菜单栏依次点击： Debug(调试）----> Terminal
这里我还没用过SPI调试器，所以找了一下别人用单片机SPI读取温度传感器TC72的温度值，详细请看这篇文章17-CubeMx+Keil+Proteus仿真STM32 - SPI
3.5.6 I2C DEBUGGER（I2C调试器）
如下图，放置了一个IIC驱动的OLED显示屏，旁边接了I2C DEBUGGER（I2C调试器），运行仿真会弹出的I2C调试器显示面板。如果没有弹出I2C调试器，则按以下步骤显示：在菜单栏依次点击： Debug(调试）----> I2C Drbugger（I2C调试器）
运行起来卡卡的，数据也是一闪而过，感觉还是用逻辑分析仪来或者示波器来调试IIC更合适一点。
3.5.7 SIGNAL GENERATO（信号发生器）
如下图，放置了信号发生器和示波器，可以通过信号发生器产生一个正弦波或方波之类的信号，再由示波器观察。
如果没有弹出信号发生器，则按以下步骤显示：在菜单栏依次点击： Debug(调试）----> VSM Signal Generator（信号发生器）
启动仿真，可以在信号发生器界面进行设置波形的频率，幅度以及波形类型等等。如下是产生一个频率是1kHZ，幅度为5V的正弦波波形。
3.5.8 PATTERN GENERA（图形发生器）
如下图，从虚拟仪器模式放置了 PATTERN GENERA（图形发生器），运行仿真会弹出的图形发生器显示面板。如果没有弹出图形发生器，则按以下步骤显示：在菜单栏依次点击： Debug(调试）----> VSM Pattern Generator（图形发生器）
图形发生器应该是一些特定的场合用到，感觉用起来比较麻烦，仿真的界面是这样的，也没找到相关介绍的。
3.5.9 DC VOLTMETER （直流电压表）
DC VOLTMETER （直流电压表）顾名思义就是测量直流电压的，如下图我们在直流电压表的正极放置5V，负极放置GND。然后仿真，就可以看到Volts那边显示+5.00V。
3.5.10 DC AMMETER（直流电流表）
DC AMMETER（直流电流表）顾名思义就是测量直流电流的，如下图我们在直流电流表的正极放置5V，负极放置一个蓝色的LED灯以及GND。然后仿真，就可以看到Aps那边显示+0.93A。
这里多插一句话，为什么是得到0.93A，这是因为这个蓝色LED的电压为2.2V，电阻为3Ω。电流I=（5-2.2）/ 3 = 0.93A
3.5.11 AC VOLTMETER（交流电压表）
AC VOLTMETER（交流电压表）顾名思义就是测量交流电压的，如下图我们在交流电压表的两端连接一个VSINE正弦波激励源，然后仿真，就可以看到AC Volts那边显示+220V。
至于VSINE要如何设置
计算方式：220 X √2 = 311.127 (有效值＊根2 = 峰值/幅值)
3.5.12 AC AMMETER（交流电流表）
AC AMMETER（交流电流表）和上面的直流电流表一样，都是测电流的，只不过一个测的是交流，一个测的是直流。
3.5.13 WATTMETER（瓦特计）
WATTMETER（瓦特计）是一种测量电功率的仪器。它结合了电压表和电流表的功能，用于测量电器的功率消耗。
四、总结
该篇文章主要是基于Proteus(8.15)常用元器件图示和功能介绍，其中元器件多为项目使用到，如有介绍错误，也可指出，定会虚心改正。
元器件后续有用到新的，会持续更新，有需要的朋友可以收藏下，谢谢！
