Deepsort算法笔记1
1.1什么是Deepsort
DeepSORT是一种目标跟踪算法，它结合了深度学习和卡尔曼滤波的技术。它最初是用于多目标跟踪的深度学习版本。通过结合卷积神经网络（CNN）和卡尔曼滤波，DeepSORT可以实现在视频中准确跟踪多个对象，并且能够在对象出现遮挡或者丢失的情况下继续跟踪。DeepSORT是SORT（Simple Online and Realtime Tracking）算法的扩展，它将深度学习D技术引入了传统的多目标跟踪框架中，以提高准确性和稳定性。
1.2 卡尔曼滤波
卡尔曼滤波（Kalman Filter）是一种用于估计系统状态的数学算法，它通过将系统的测量值和模型的预测值进行加权平均，来优化对系统当前状态的估计。该算法最初由Rudolf E. Kálmán提出，用于航空和航天领域的导航系统中。
你可以在任何含有不确定因素的动态系统里使用卡尔曼滤波，而且你应该可以通过某种数学建模对系统下一步动向做一个大概的预测。尽管系统总是会受到一些未知的干扰，但是卡尔曼滤波总是可以派上用场来提高系统预估的精确度，这样你就可以更加准确地知道到底发生了什么事情(系统状态是如何转移的)。而且它可以有效利用多个粗糙数据之间的关系，而单独面对这些数据你可能都无从下手。
卡尔曼滤波尤其适合动态系统。它对于内存要求极低（它仅需要保留系统上一个状态的数据，而不是一段跨度很长的历史数据）。并且它运算很快，这使得它非常适合解决实时问题和应用于嵌入式系统。
1.3 卡尔曼滤波的原理
假设现有一辆小车，它可以在地图上自主移动，并且这款小车需要明确自己的位置以便进行导航。我们可以通过一组状态变量 𝑥¯ 来描述小车的状态，包括位置和速度：
注意这个状态仅仅是系统所有状态中的一部分，你可以选取任何数据变量作为观测的状态。在我们这个例子中选取的是位置和速度，它也可以是水箱中的水位，汽车引擎的温度，一个用户的手指在平板上划过的位置，或者任何你想要跟踪的数据。
我们的小车同时拥有一个GPS传感器，精度在10m。这已经很好了，但是对我们的小车来说它需要以远高于10m的这个精度来定位自己的位置。在小车所处的地图里有很多溪谷和断崖，如果小车对位置误判了哪怕只是几步远的距离，它就有可能掉到坑里。所以仅靠GPS是不够的。
同时我们可以获取到一些小车的运动的信息：驱动轮子的电机指令对我们也有用处。如果没有外界干扰，仅仅是朝一个方向前进，那么下一个时刻的位置只是比上一个时刻的位置在该方向上移动了一个固定距离。当然我们无法获取影响运动的所有信息：小车可能会受到风力影响，轮子可能会打滑，或者碰到了一些特殊的路况；所以轮子转过的距离并不能完全表示小车移动的距离，这就导致通过轮子转动预测小车位置不会非常准确。
GPS传感器也会告知我们一些关于小车状态的信息，但是会包含一些不确定性因素。我们通过轮子转动可以预知小车是如何运动的，同样也有一定的不准确度。
如果我们综合两者的信息呢？可以得到比只依靠单独一个信息来源更精确的结果么？答案当然是YES，这就是卡尔曼滤波要解决的问题。
同样是上边的系统，系统状态包括位置和速度。

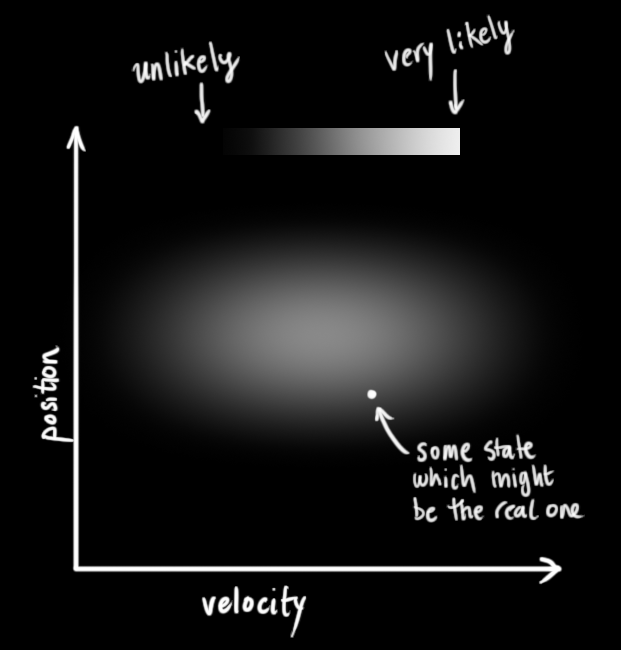

我们不知道位置和速度的准确值；但是我们可以列出一个准确数值可能落在的区间。在这个范围里，一些数值组合的可能性要高于另一些组合的可能性
1.4卡尔曼滤波的计算

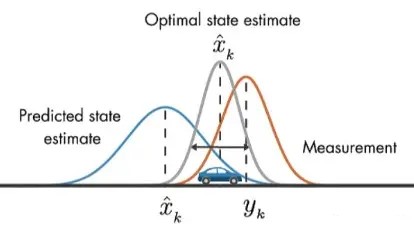

们要跟踪小车的位置变化，如下图所示，蓝色的分布是卡尔曼滤波预测值，棕色的分布是传感器的测量值，灰色的分布就是预测值基于测量值更新后的最优估计。
在目标跟踪中，需要估计track的以下两个状态：
| 均值(Mean) | 表示目标的位置信息，由bbox的中心坐标 (cx, cy)，宽高比r，高h，以及各自的速度变化值组成，由8维向量表示为 x = [cx, cy, r, h, vx, vy, vr, vh]，各个速度值初始化为0。 |
| 协方差(Covariance ) | 表示目标位置信息的不确定性，由8x8的对角矩阵表示，矩阵中数字越大则表明不确定性越大，可以以任意值初始化。 |
卡尔曼滤波分为两个阶段：(1) 预测track在下一时刻的位置，(2) 基于detection来更新预测的位置。
下面将介绍这两个阶段用到的计算公式。（这里不涉及公式的原理推导，因为我也不清楚原理(ಥ_ಥ) ，只是说明一下各个公式的作用）
基于track在t-1时刻的状态来预测其在t时刻的状态。

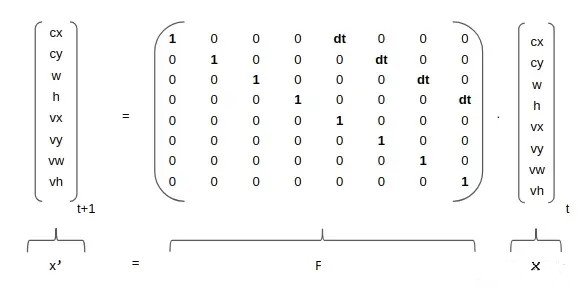

在公式1中，x为track在t-1时刻的均值，F称为状态转移矩阵，该公式预测t时刻的x’：
矩阵F中的dt是当前帧和前一帧之间的差，将等号右边的矩阵乘法展开，可以得到cx’=cx+dt*vx，cy’=cy+dt*vy…，所以这里的卡尔曼滤波是一个匀速模型（Constant Velocity Model）。
在公式2中，P为track在t-1时刻的协方差，Q为系统的噪声矩阵，代表整个系统的可靠程度，一般初始化为很小的值，该公式预测t时刻的P’。
源码解读：
# kalman_filter.py
def predict(self, mean, covariance):
std_pos = [
self._std_weight_position * mean[3],
self._std_weight_position * mean[3],
1e-2,
self._std_weight_position * mean[3]]
std_vel = [
self._std_weight_velocity * mean[3],
self._std_weight_velocity * mean[3],
1e-5,
self._std_weight_velocity * mean[3]]
motion_cov = np.diag(np.square(np.r_[std_pos, std_vel])) # 初始化噪声矩阵Q
mean = np.dot(self._motion_mat, mean) # x' = Fx
covariance = np.linalg.multi_dot((self._motion_mat, covariance, self._motion_mat.T)) + motion_cov # P' = FPF(T) + Q
return mean, covariance
1.5 更精准的卡尔曼滤波计算
基于t时刻检测到的detection，校正与其关联的track的状态，得到一个更精确的结果。

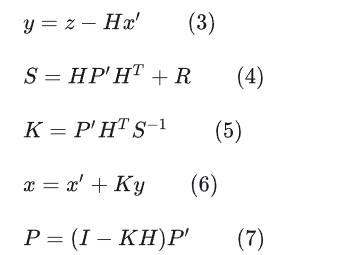

在公式3中，z为detection的均值向量，不包含速度变化值，即z=[cx, cy, r, h]，H称为测量矩阵，它将track的均值向量x’映射到检测空间，该公式计算detection和track的均值误差；
在公式4中，R为检测器的噪声矩阵，它是一个4x4的对角矩阵，对角线上的值分别为中心点两个坐标以及宽高的噪声，以任意值初始化，一般设置宽高的噪声大于中心点的噪声，该公式先将协方差矩阵P’映射到检测空间，然后再加上噪声矩阵R；
公式5计算**卡尔曼增益K，**卡尔曼增益用于估计误差的重要程度；
公式6和公式7得到更新后的均值向量x和协方差矩阵P。
源码解读：
# kalman_filter.py
def project(self, mean, covariance):
"""Project state distribution to measurement space.
Parameters
----------
mean: ndarray, the state's mean vector (8 dimensional array).
covariance: ndarray, the state's covariance matrix (8x8 dimensional).
Returns
-------
(ndarray, ndarray), the projected mean and covariance matrix of the given state estimate.
"""
std = [self._std_weight_position * mean[3],
self._std_weight_position * mean[3],
1e-1,
self._std_weight_position * mean[3]]
innovation_cov = np.diag(np.square(std)) # 初始化噪声矩阵R
mean = np.dot(self._update_mat, mean) # 将均值向量映射到检测空间，即Hx'
covariance = np.linalg.multi_dot((
self._update_mat, covariance, self._update_mat.T)) # 将协方差矩阵映射到检测空间，即HP'H^T
return mean, covariance + innovation_cov
def update(self, mean, covariance, measurement):
"""Run Kalman filter correction step.
Parameters
----------
mean: ndarra, the predicted state's mean vector (8 dimensional).
covariance: ndarray, the state's covariance matrix (8x8 dimensional).
measurement: ndarray, the 4 dimensional measurement vector (x, y, a, h), where (x, y) is the
center position, a the aspect ratio, and h the height of the bounding box.
Returns
-------
(ndarray, ndarray), the measurement-corrected state distribution.
"""
# 将mean和covariance映射到检测空间，得到Hx'和S
projected_mean, projected_cov = self.project(mean, covariance)
# 矩阵分解（这一步没看懂）
chol_factor, lower = scipy.linalg.cho_factor(projected_cov, lower=True, check_finite=False)
# 计算卡尔曼增益K（这一步没看明白是如何对应上公式5的，求线代大佬指教）
kalman_gain = scipy.linalg.cho_solve(
(chol_factor, lower), np.dot(covariance, self._update_mat.T).T,
check_finite=False).T
# z - Hx'
innovation = measurement - projected_mean
# x = x' + Ky
new_mean = mean + np.dot(innovation, kalman_gain.T)
# P = (I - KH)P'
new_covariance = covariance - np.linalg.multi_dot((kalman_gain, projected_cov, kalman_gain.T))
return new_mean, new_covariance
1.6匈牙利算法
首先，假设有N个人和N个任务，每个任务可以任意分配给不同的人，已知每个人完成每个任务要花费的代价不尽相同，那么如何分配可以使得总的代价最小。 （动态规划背包算法?）
举个例子，假设现在有3个任务，要分别分配给3个人，每个人完成各个任务所需**代价矩阵（cost matrix）**如下所示（这个代价可以是金钱、时间等等）：
| task1 | task2 | task3 | |
|---|---|---|---|
| person1 | 15 | 40 | 45 |
| persong2 | 20 | 60 | 35 |
| persong3 | 20 | 40 | 25 |
怎样才能找到一个最优分配，使得完成所有任务花费的代价最小呢？
匈牙利算法（又叫KM算法）就是用来解决分配问题的一种方法，它基于定理
如果代价矩阵的某一行或某一列同时加上或减去某个数，则这个新的代价矩阵的最优分配仍然是原代价矩阵的最优分配。
| 算法步骤 | |
|---|---|
| 1. | 对于矩阵的每一行，减去其中最小的元素 |
| 2. | 对于矩阵的每一列，减去其中最小的元素 |
| 3. | 用最少的水平线或垂直线覆盖矩阵中所有的0 |
| 4. | 如果线的数量等于N，则找到了最优分配，算法结束，否则进入步骤5 |
| 5. | 找到没有被任何线覆盖的最小元素，每个没被线覆盖的行减去这个元素，每个被线覆盖的列加上这个元素，返回步骤3 |
继续拿上面的例子做演示：
step1 每一行最小的元素分别为15、20、20，减去得到：
| task1 | task2 | task3 | |
|---|---|---|---|
| person1 | 0 | 25 | 30 |
| person2 | 0 | 40 | 15 |
| person3 | 0 | 20 | 5 |
step2 每一列最小的元素分别为0、20、5，减去得到：
| task1 | task2 | task3 | |
|---|---|---|---|
| person1 | 0 | 5 | 25 |
| person2 | 0 | 20 | 10 |
| person3 | 0 | 0 | 0 |
step3 用最少的水平线或垂直线覆盖所有的0，得到：
| task1 | task2 | task3 | |
|---|---|---|---|
| person1 | 0 | 5 | 25 |
| person2 | 0 | 20 | 10 |
| person3 | 0 | 0 | 0 |
step4：线的数量为3，满足条件，算法结束。显然，将任务2分配给第1个人、任务1分配给第2个人、任务3分配给第3个人时，总的代价最小（0+0+0=0）
| task1 | task2 | task3 | |
|---|---|---|---|
| person1 | 0 | 5 | 20 |
| person2 | 0 | 15 | 5 |
| person3 | 0 | 0 | 0 |
所以原矩阵的最小总代价为（40+20+25=85）：
| task1 | task2 | task3 | |
|---|---|---|---|
| person1 | 15 | 40 | 45 |
| person2 | 20 | 60 | 35 |
| person3 | 20 | 40 | 25 |
sklearn里的linear_assignment()函数以及scipy里的linear_sum_assignment()函数都实现了匈牙利算法，两者的返回值的形式不同：
import numpy as np
from sklearn.utils.linear_assignment_ import linear_assignment
from scipy.optimize import linear_sum_assignment
cost_matrix = np.array([
[15,40,45],
[20,60,35],
[20,40,25]
])
matches = linear_assignment(cost_matrix)
print('sklearn API result:\n', matches)
matches = linear_sum_assignment(cost_matrix)
print('scipy API result:\n', matches)
"""Outputs
sklearn API result:
[[0 1]
[1 0]
[2 2]]
scipy API result:
(array([0, 1, 2], dtype=int64), array([1, 0, 2], dtype=int64))
"""
在DeepSORT中，匈牙利算法用来将前一帧中的跟踪框tracks与当前帧中的检测框detections进行关联，通过外观信息（appearance information）和马氏距离（Mahalanobis distance），或者IOU来计算代价矩阵。
# linear_assignment.py
def min_cost_matching(distance_metric, max_distance, tracks, detections,
track_indices=None, detection_indices=None):
...
# 计算代价矩阵
cost_matrix = distance_metric(tracks, detections, track_indices, detection_indices)
cost_matrix[cost_matrix > max_distance] = max_distance + 1e-5
# 执行匈牙利算法，得到匹配成功的索引对，行索引为tracks的索引，列索引为detections的索引
row_indices, col_indices = linear_assignment(cost_matrix)
matches, unmatched_tracks, unmatched_detections = [], [], []
# 找出未匹配的detections
for col, detection_idx in enumerate(detection_indices):
if col not in col_indices:
unmatched_detections.append(detection_idx)
# 找出未匹配的tracks
for row, track_idx in enumerate(track_indices):
if row not in row_indices:
unmatched_tracks.append(track_idx)
# 遍历匹配的(track, detection)索引对
for row, col in zip(row_indices, col_indices):
track_idx = track_indices[row]
detection_idx = detection_indices[col]
# 如果相应的cost大于阈值max_distance，也视为未匹配成功
if cost_matrix[row, col] > max_distance:
unmatched_tracks.append(track_idx)
unmatched_detections.append(detection_idx)
else:
matches.append((track_idx, detection_idx))
return matches, unmatched_tracks, unmatched_detections
deepsort应用
DeepSORT对每一帧的处理流程如下：
检测器得到bbox → 生成detections → 卡尔曼滤波预测→ 使用匈牙利算法将预测后的tracks和当前帧中的detecions进行匹配（级联匹配和IOU匹配） → 卡尔曼滤波更新
**Frame 0：**检测器检测到了3个detections，当前没有任何tracks，将这3个detections初始化为tracks
**Frame 1：**检测器又检测到了3个detections，对于Frame 0中的tracks，先进行预测得到新的tracks，然后使用匈牙利算法将新的tracks与detections进行匹配，得到(track, detection)匹配对，最后用每对中的detection更新对应的track
检测
使用Yolo作为检测器，检测当前帧中的bbox：
# demo_yolo3_deepsort.py
def detect(self):
while self.vdo.grab():
...
bbox_xcycwh, cls_conf, cls_ids = self.yolo3(im) # 检测到的bbox[cx,cy,w,h]，置信度，类别id
if bbox_xcycwh is not None:
# 筛选出人的类别
mask = cls_ids == 0
bbox_xcycwh = bbox_xcycwh[mask]
bbox_xcycwh[:, 3:] *= 1.2
cls_conf = cls_conf[mask]
...
生成detections
将检测到的bbox转换成detections：
# deep_sort.py
def update(self, bbox_xywh, confidences, ori_img):
self.height, self.width = ori_img.shape[:2]
# 提取每个bbox的feature
features = self._get_features(bbox_xywh, ori_img)
# [cx,cy,w,h] -> [x1,y1,w,h]
bbox_tlwh = self._xywh_to_tlwh(bbox_xywh)
# 过滤掉置信度小于self.min_confidence的bbox，生成detections
detections = [Detection(bbox_tlwh[i], conf, features[i]) for i,conf in enumerate(confidences) if conf > self.min_confidence]
# NMS (这里self.nms_max_overlap的值为1，即保留了所有的detections)
boxes = np.array([d.tlwh for d in detections])
scores = np.array([d.confidence for d in detections])
indices = non_max_suppression(boxes, self.nms_max_overlap, scores)
detections = [detections[i] for i in indices]
...
卡尔曼滤波预测阶段
使用卡尔曼滤波预测前一帧中的tracks在当前帧的状态：
# track.py
def predict(self, kf):
"""Propagate the state distribution to the current time step using a
Kalman filter prediction step.
Parameters
----------
kf: The Kalman filter.
"""
self.mean, self.covariance = kf.predict(self.mean, self.covariance) # 预测
self.age += 1 # 该track自出现以来的总帧数加1
self.time_since_update += 1 # 该track自最近一次更新以来的总帧数加1
匹配

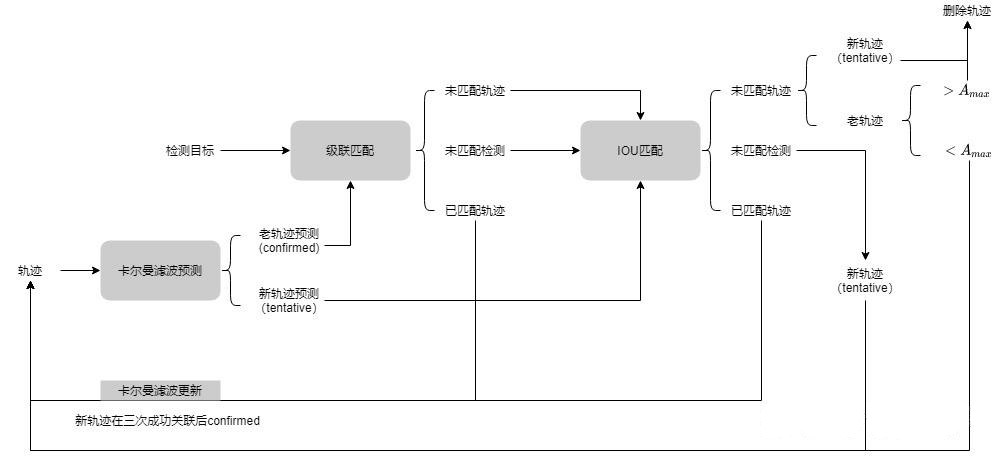

首先对基于外观信息的马氏距离计算tracks和detections的代价矩阵，然后相继进行级联匹配和IOU匹配，最后得到当前帧的所有匹配对、未匹配的tracks以及未匹配的detections：
# tracker.py
def _match(self, detections):
def gated_metric(racks, dets, track_indices, detection_indices):
"""
基于外观信息和马氏距离，计算卡尔曼滤波预测的tracks和当前时刻检测到的detections的代价矩阵
"""
features = np.array([dets[i].feature for i in detection_indices])
targets = np.array([tracks[i].track_id for i in track_indices]
# 基于外观信息，计算tracks和detections的余弦距离代价矩阵
cost_matrix = self.metric.distance(features, targets)
# 基于马氏距离，过滤掉代价矩阵中一些不合适的项 (将其设置为一个较大的值)
cost_matrix = linear_assignment.gate_cost_matrix(self.kf, cost_matrix, tracks,
dets, track_indices, detection_indices)
return cost_matrix
# 区分开confirmed tracks和unconfirmed tracks
confirmed_tracks = [i for i, t in enumerate(self.tracks) if t.is_confirmed()]
unconfirmed_tracks = [i for i, t in enumerate(self.tracks) if not t.is_confirmed()]
# 对confirmd tracks进行级联匹配
matches_a, unmatched_tracks_a, unmatched_detections = \
linear_assignment.matching_cascade(
gated_metric, self.metric.matching_threshold, self.max_age,
self.tracks, detections, confirmed_tracks)
# 对级联匹配中未匹配的tracks和unconfirmed tracks中time_since_update为1的tracks进行IOU匹配
iou_track_candidates = unconfirmed_tracks + [k for k in unmatched_tracks_a if
self.tracks[k].time_since_update == 1]
unmatched_tracks_a = [k for k in unmatched_tracks_a if
self.tracks[k].time_since_update != 1]
matches_b, unmatched_tracks_b, unmatched_detections = \
linear_assignment.min_cost_matching(
iou_matching.iou_cost, self.max_iou_distance, self.tracks,
detections, iou_track_candidates, unmatched_detections)
# 整合所有的匹配对和未匹配的tracks
matches = matches_a + matches_b
unmatched_tracks = list(set(unmatched_tracks_a + unmatched_tracks_b))
return matches, unmatched_tracks, unmatched_detections
# 级联匹配源码 linear_assignment.py
def matching_cascade(distance_metric, max_distance, cascade_depth, tracks, detections,
track_indices=None, detection_indices=None):
...
unmatched_detections = detection_indice
matches = []
# 由小到大依次对每个level的tracks做匹配
for level in range(cascade_depth):
# 如果没有detections，退出循环
if len(unmatched_detections) == 0:
break
# 当前level的所有tracks索引
track_indices_l = [k for k in track_indices if
tracks[k].time_since_update == 1 + level]
# 如果当前level没有track，继续
if len(track_indices_l) == 0:
continue
# 匈牙利匹配
matches_l, _, unmatched_detections = min_cost_matching(distance_metric, max_distance, tracks, detections,
track_indices_l, unmatched_detections)
matches += matches_l
unmatched_tracks = list(set(track_indices) - set(k for k, _ in matches))
return matches, unmatched_tracks, unmatched_detections
卡尔曼滤波更新阶段
对于每个匹配成功的track，用其对应的detection进行更新，并处理未匹配tracks和detections：
# tracker.py
def update(self, detections):
"""Perform measurement update and track management.
Parameters
----------
detections: List[deep_sort.detection.Detection]
A list of detections at the current time step.
"""
# 得到匹配对、未匹配的tracks、未匹配的dectections
matches, unmatched_tracks, unmatched_detections = self._match(detections)
# 对于每个匹配成功的track，用其对应的detection进行更新
for track_idx, detection_idx in matches:
self.tracks[track_idx].update(self.kf, detections[detection_idx])
# 对于未匹配的成功的track，将其标记为丢失
for track_idx in unmatched_tracks:
self.tracks[track_idx].mark_missed()
# 对于未匹配成功的detection，初始化为新的track
for detection_idx in unmatched_detections:
self._initiate_track(detections[detection_idx])
...
tched_tracks, unmatched_detections = self._match(detections)
# 对于每个匹配成功的track，用其对应的detection进行更新
for track_idx, detection_idx in matches:
self.tracks[track_idx].update(self.kf, detections[detection_idx])
# 对于未匹配的成功的track，将其标记为丢失
for track_idx in unmatched_tracks:
self.tracks[track_idx].mark_missed()
# 对于未匹配成功的detection，初始化为新的track
for detection_idx in unmatched_detections:
self._initiate_track(detections[detection_idx])
...
扫一扫
4万+
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
