1.打开下载好的CANoe软件

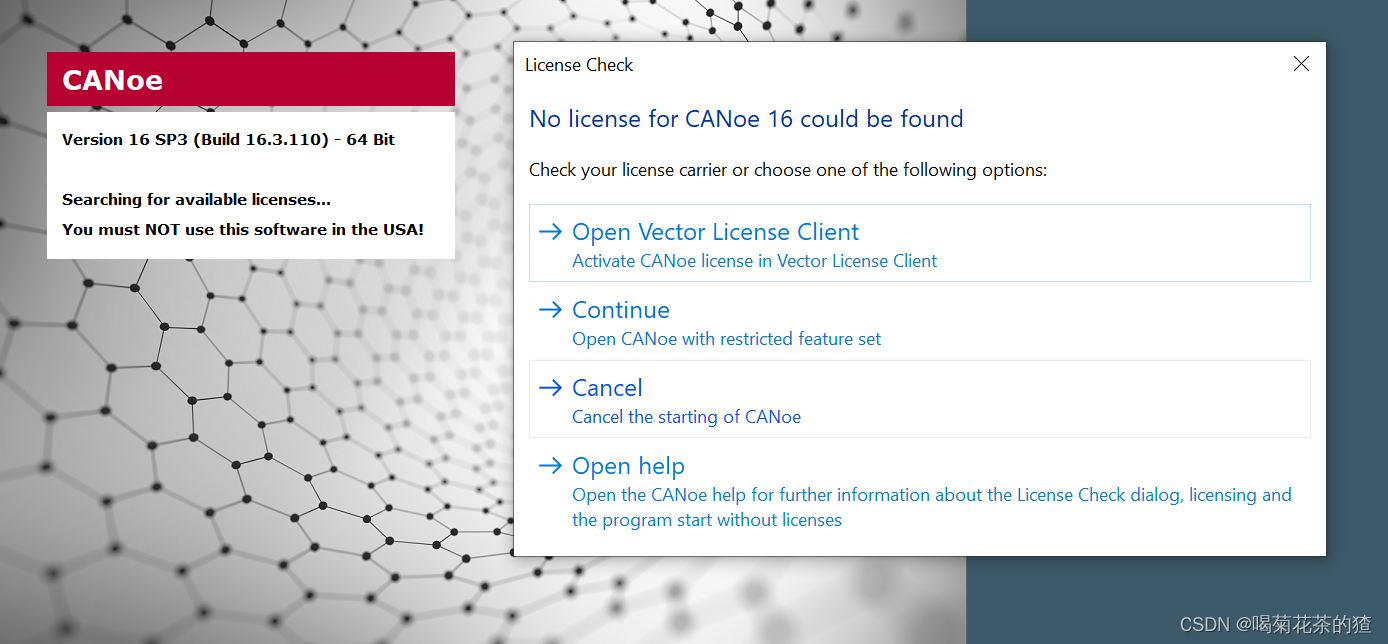

这里用canoe16作为演示,没有license,所以凑活看看知道步骤就行了。
2.开始配置

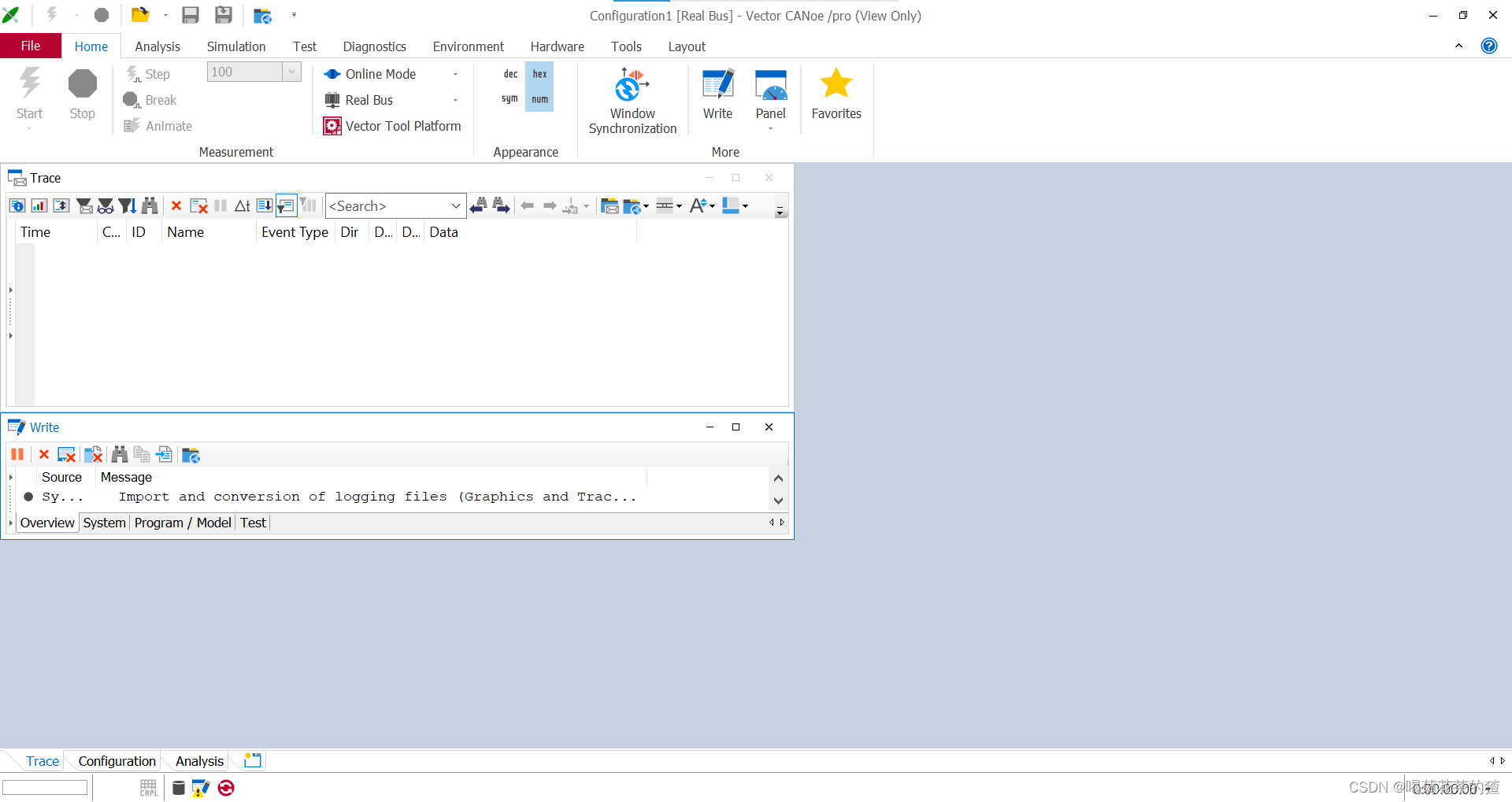

首先点击hardware--channel usage进入以下界面配置通道;
这里是需要四个通道,用 VN1640A的CAN盒,把别的通道关闭;

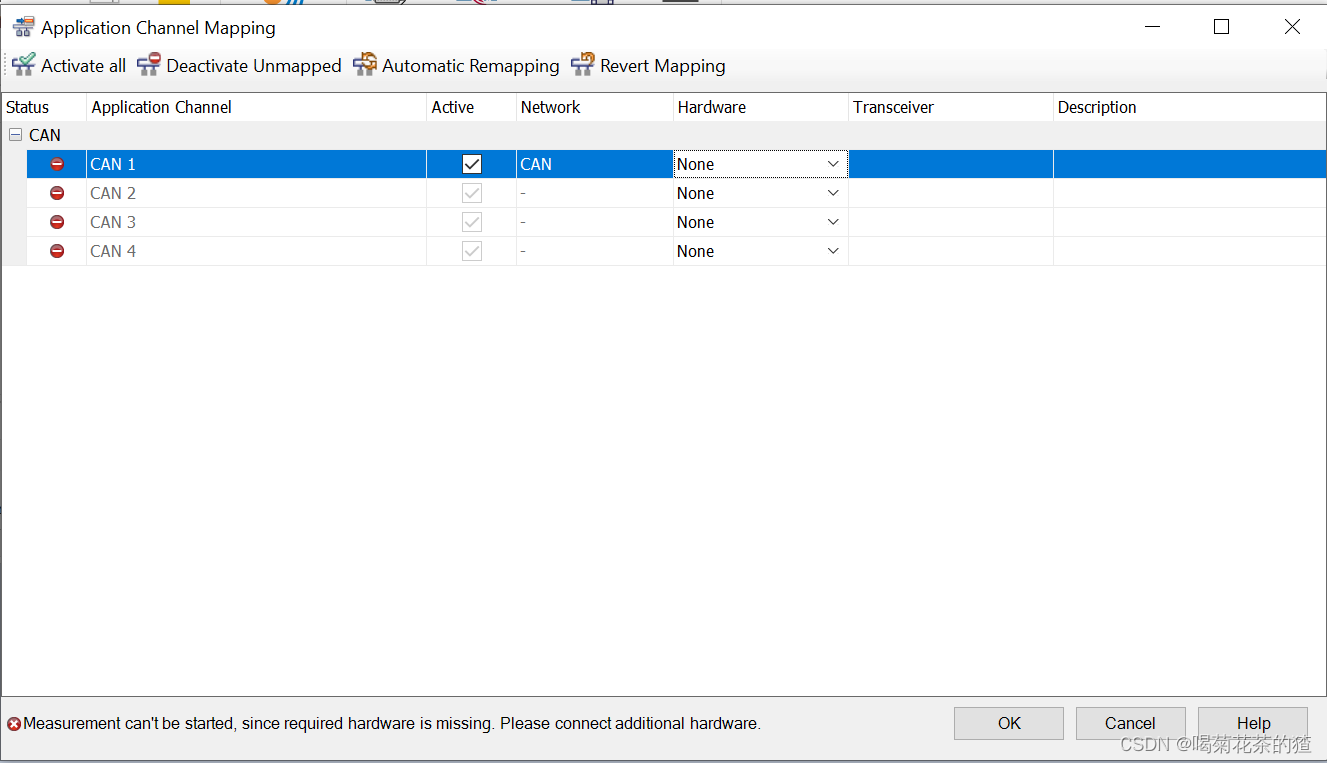

🆗以后,打开channel mapping:
四个通道对应VN1640A的四个通道,一一对应,这里没有硬件连接,所以就不演示了。(懂就行)

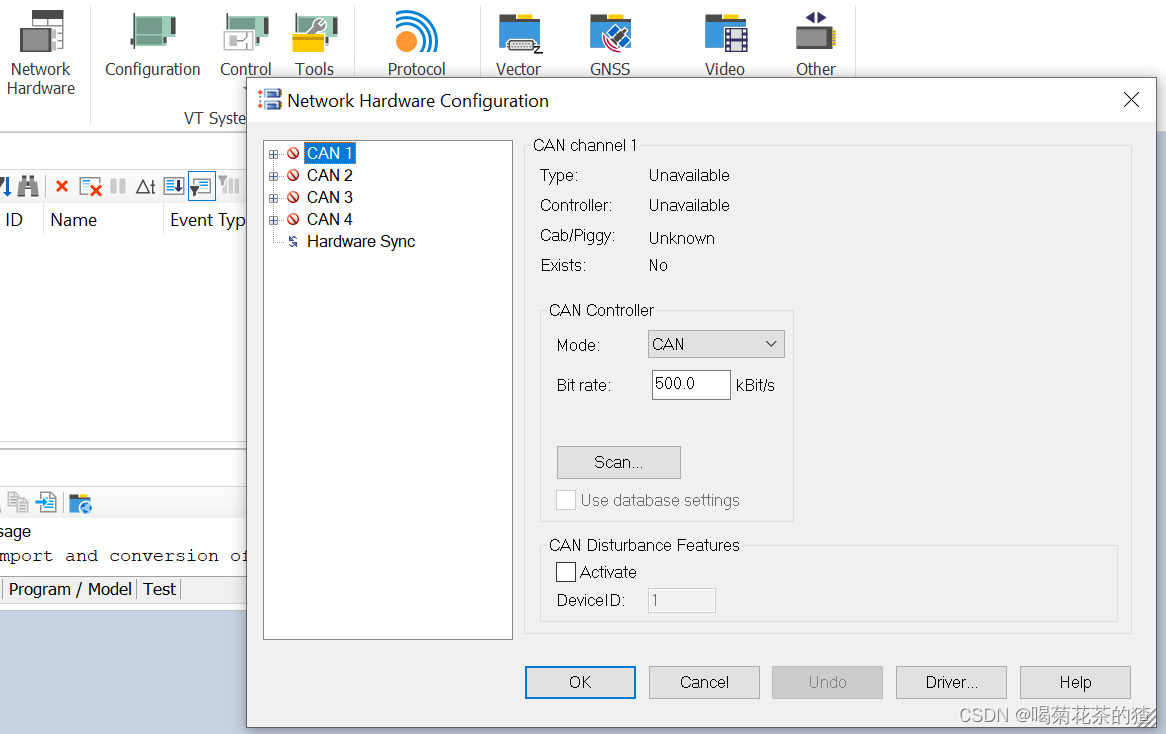

打开Network Hardware--配置对应的Bit rate和Data rate,CAN FD高速can对应2000Kbit/s
这里CAN1、CAN2对应两个高速CAN,CAN3、CAN4对应标准CAN。

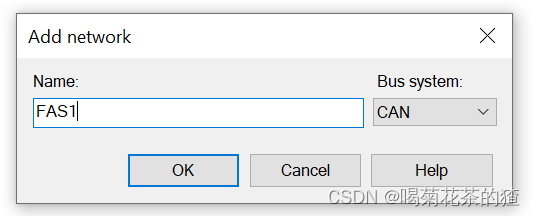

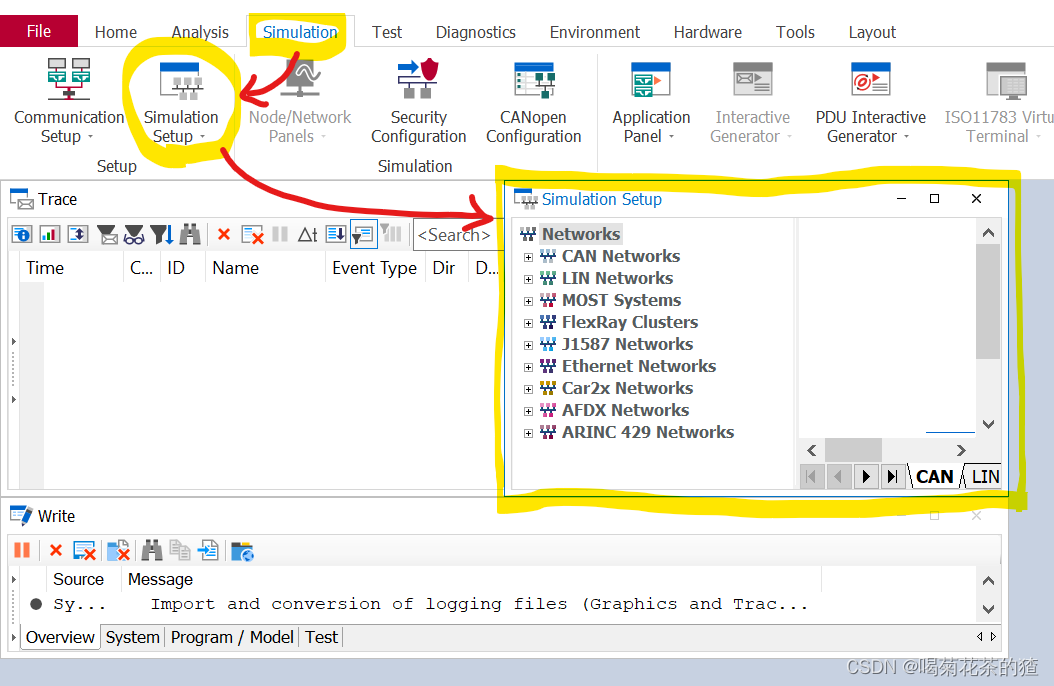

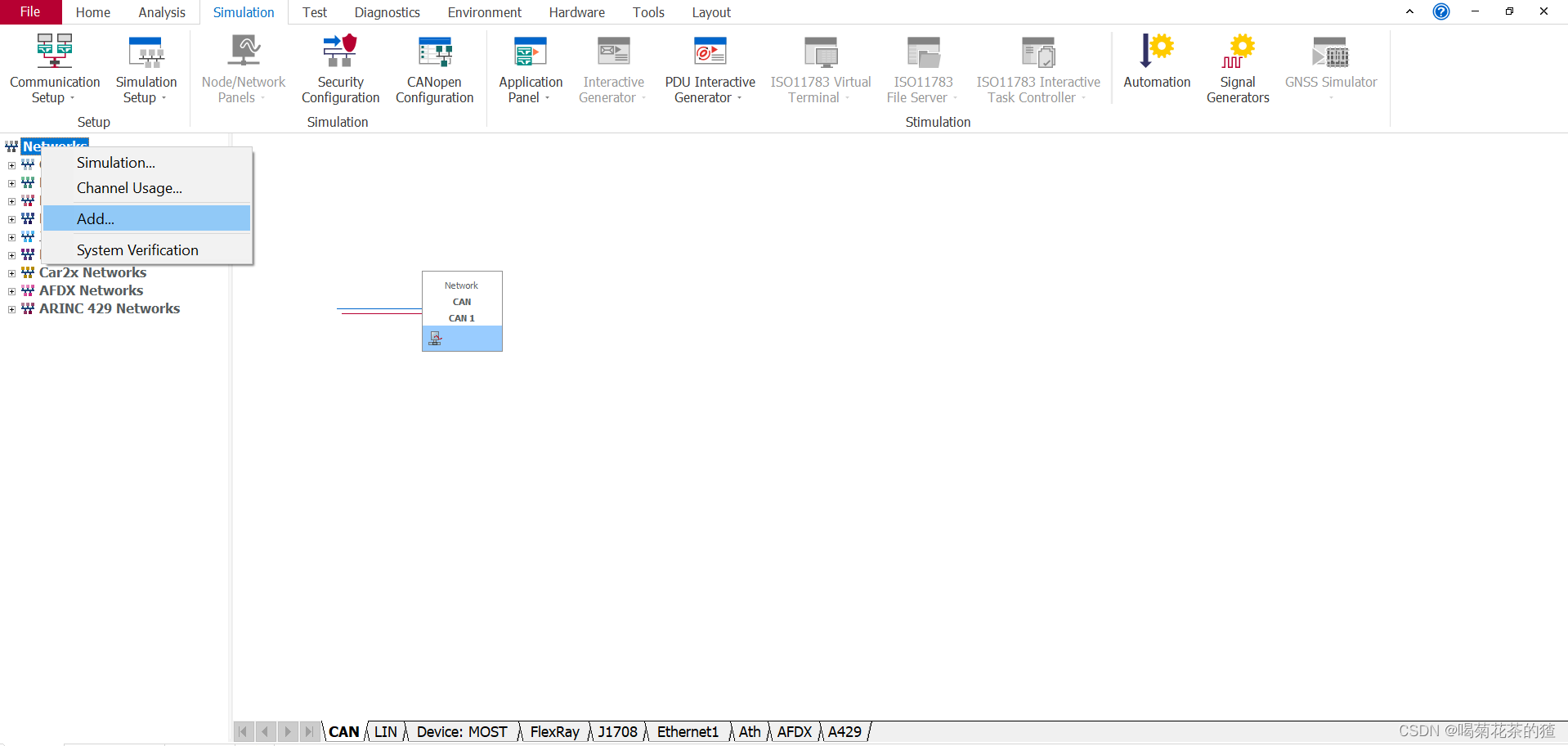

继续点击Simulation--Simulation Setup--打开窗口放大Simulation Setup窗口--点击Networks--Add--命名一下节点--重复此操作共添加四个节点

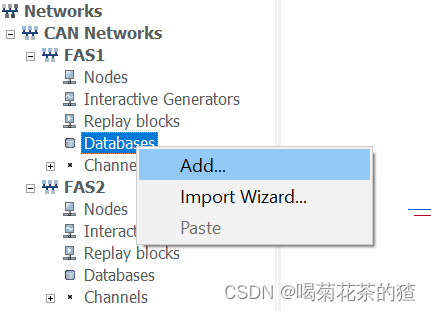

按照下图导入对应的DBC

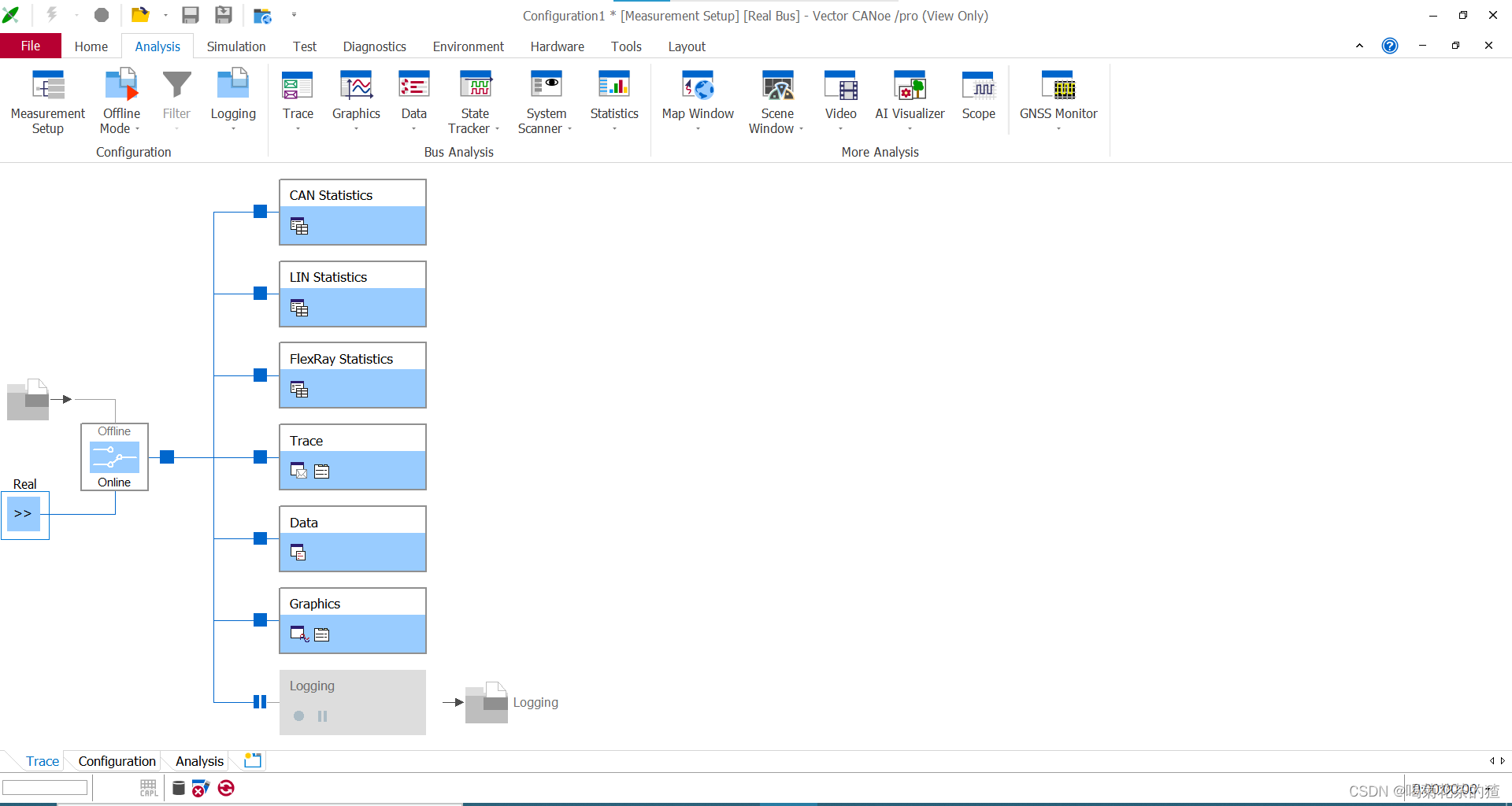

DBC全部导入之后点击Anaysis--Measurement Setup去看它的配置通道:
这里只看到一个Trace,那么我们就要加三个Trace,因为我们要同时看四个Trace;

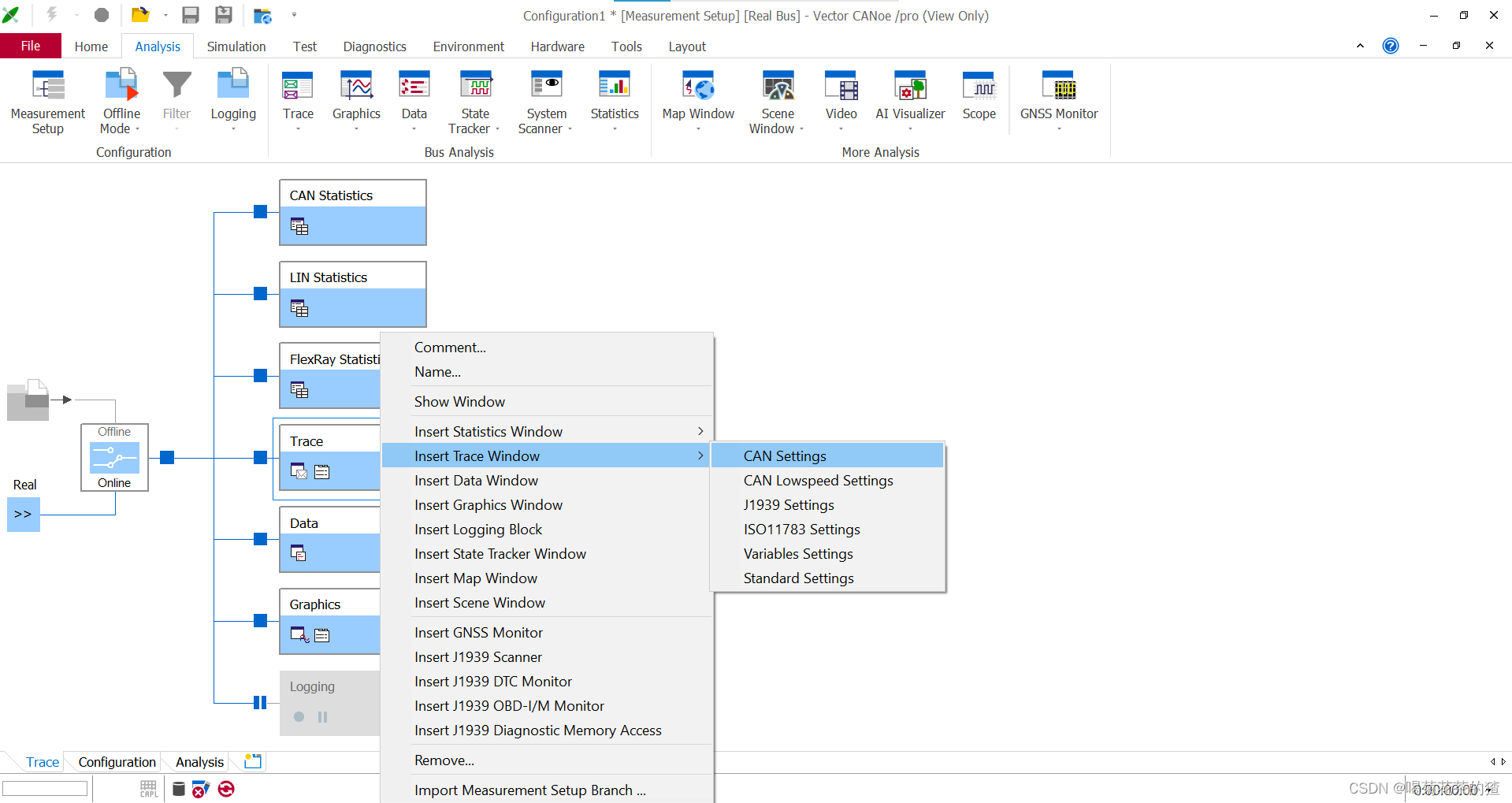

按照下图步骤增加三个Trace,右键命名一下;

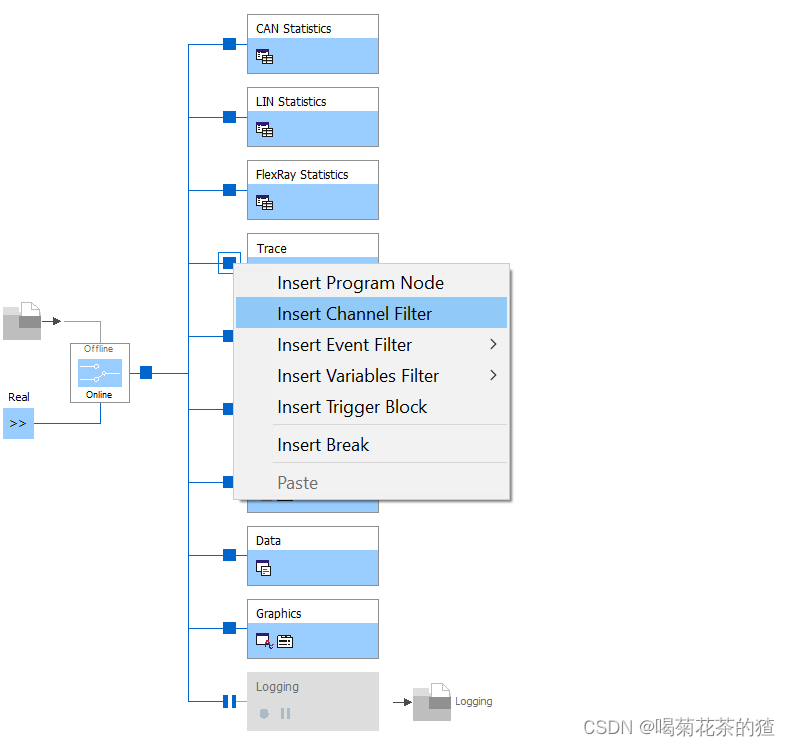

添加Filter使得每个Trace只通过自己想要的对应的信号。

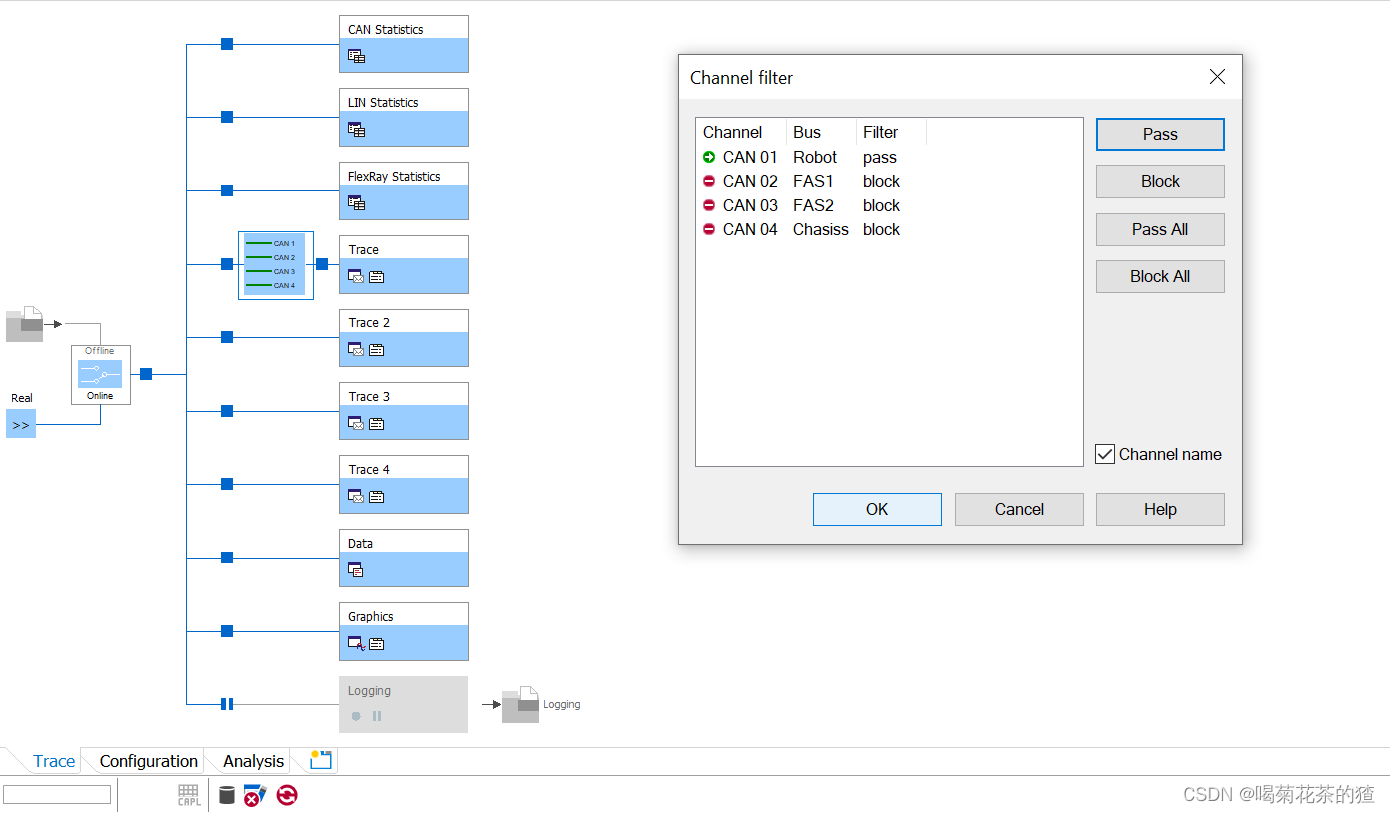

这里添加之后,点击Filter配置一下通道对应相应的Trace
例如:CAN01对应Trace、CAN02对应Trace2......

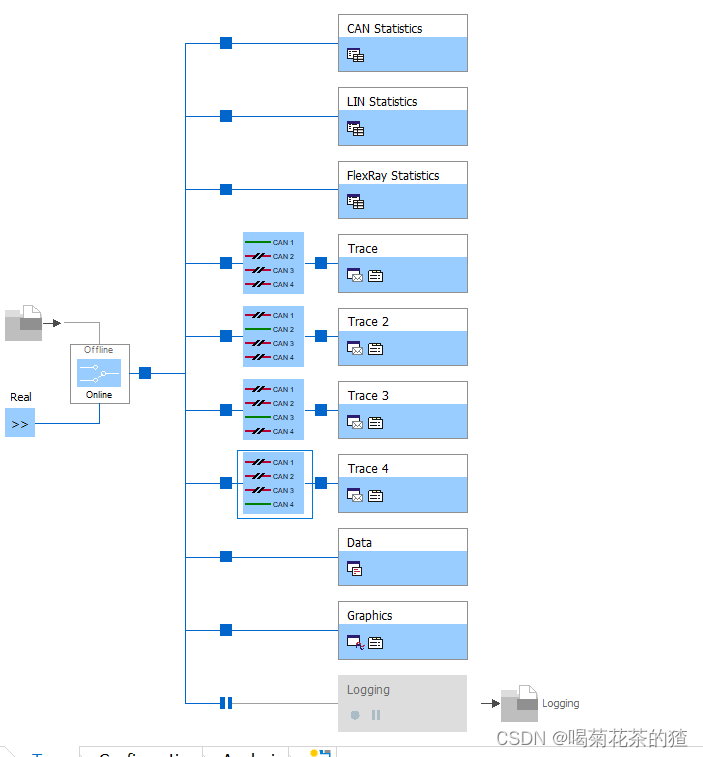

重复以上操作,总共加四个Filter。
3.显示

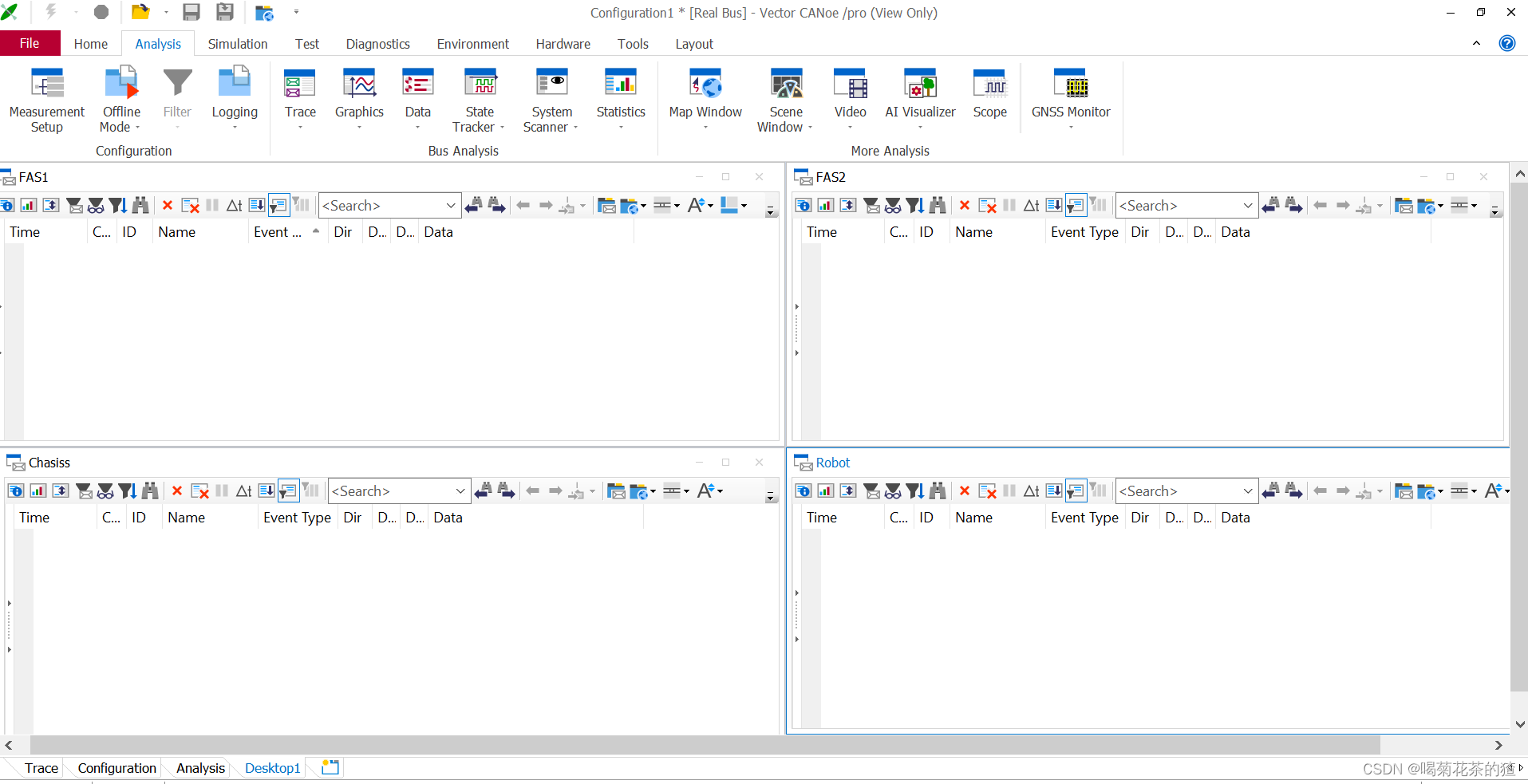

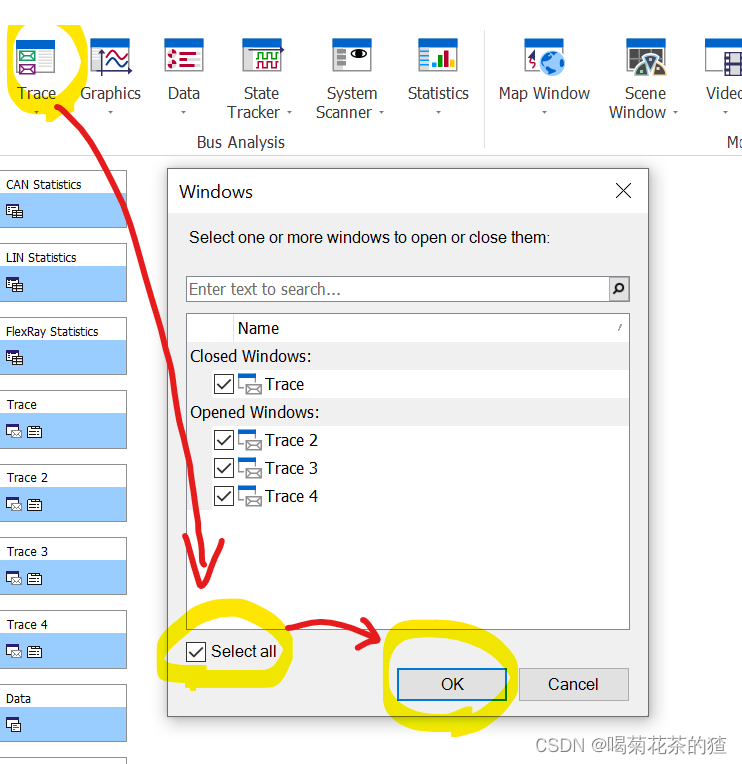

Trace--All--Select All--OK--将四个Trace窗口显示在一个界面。
到这里就差不多配置好了,连上VN1640A和测试车CAN线,就可以再这些界面上看信号了。
