为了达到对气体浓度进行实时监测和预警的目的,对气体传感器的使用提出了更高的要求。本系统采用单片机作为控制核心,通过SAM1008A1型气敏元件的控制,向单片机输出信号。通过对数据的处理,将当前的甲烷浓度信号送到数码管上进行显示,并通过控制信号来改变报警模块的执行情况。本系统可实现对火灾现场的监测与预警,供电后通过对火灾现场的瓦斯含量进行运算、处理,发出控制信号,实现火灾现场的声光报警。

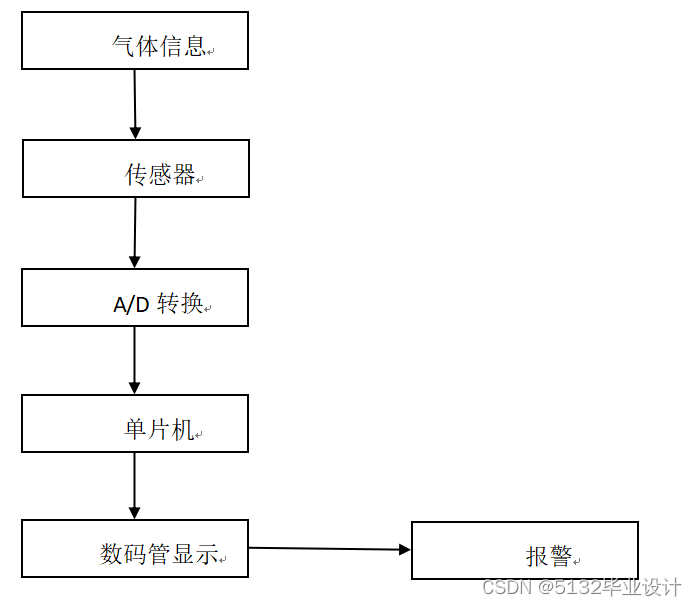

系统框图

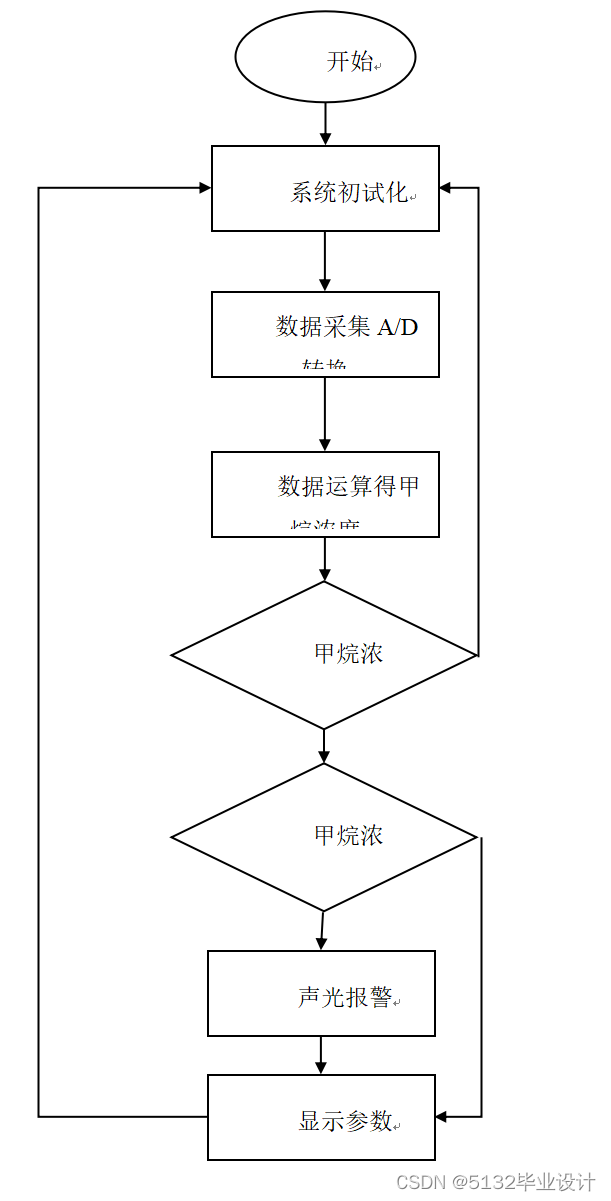

软件系统设计方案
单片机系统的设计
本系统以STC89C52为核心,以STC89C52单片机为核心,完成对采集到的数据进行处理。
传感器模块

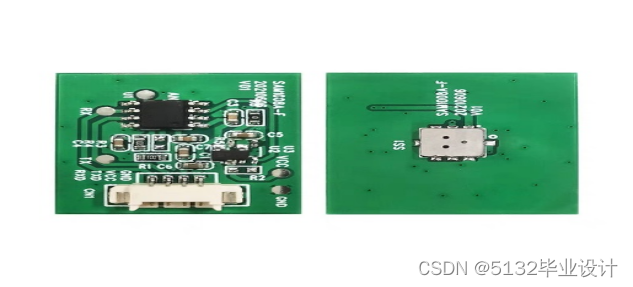

本在该方案中,使用了SAM1008A1型甲烷传感器模块作为传感器模块。这个传感器可以换。

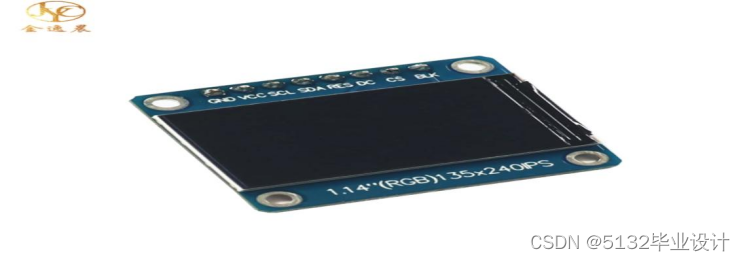

显示模块电路分析
在本方案中,对数码管使用动态显示方式。
系统软件设计
