stm32串口——串口工作流程详解

串口的知识铺垫

完全掌握串口需要先掌握一些串口的基础知识

串口的几个重要的参数:（详细可以看参考手册的串口章节）

• 波特率，串口通信的速率，单位是bit每秒，例如9600、 115200

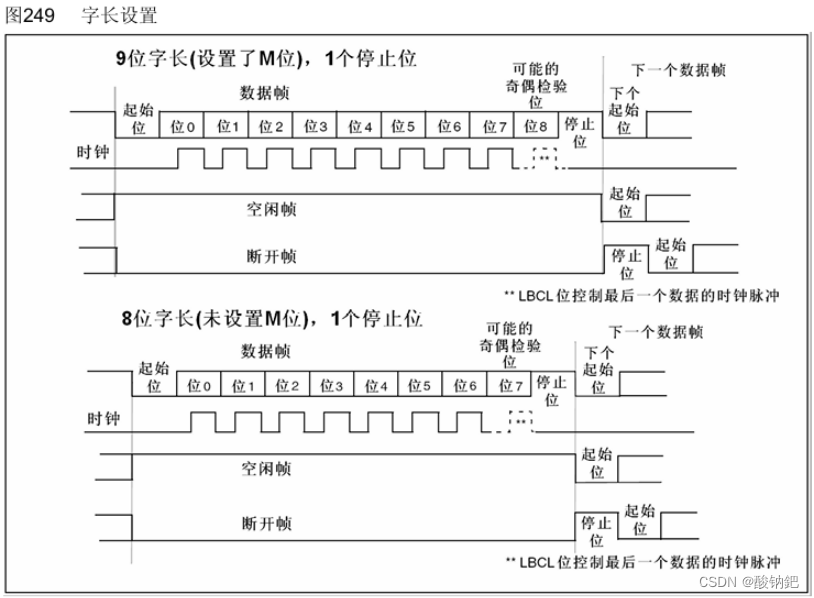

• 串口字长可以通过USART_CR1寄存器中的M位，选择成8或9位（普遍选择8位）

• 起始位，标志一个数据帧的开始，固定为低电平。当数据开始发送时，产生一个下降沿(空闲–>起始位)。 空闲状态一般为高电平
• 数据位，发送数据帧，1为高电平，0为低电平。低位先行。 比如 发送数据帧0x0F 在数据帧里就是低位先行 即 0000 1111 -> 0000 0111 。数据会传输到数据寄存器中
• 校验位，用于数据验证，根据数据位的计算得来。有奇校验，偶校验和无校验。基本不用
• 停止位，用于数据帧的结尾，固定为高电平。数据帧发送完成后，产生一个上升沿。(数据传输–>停止位)。USART支持多种停止位的配置：0.5、1、1.5和2个停止位。
• 串口必须掌握的寄存器DR（RDR、TDR、发送移位寄存器、接收移位寄存器）、USART_BRR、SR状态寄存器和SR中的一些标志位（RXNE、TXE、TC）还有CR1中标志位（RXNEIE、TCIE、TXEIE）等。
• 详细介绍在参考手册串口
