输入输出阻抗,是怎么玩的?你会不?
很多同学还搞不清楚输入阻抗和输出阻抗这两个参数,我就截取一段来给大家看看。
输入阻抗,输出阻抗,这两个参数似乎没那么重要,但事实并非如此。
我们经常会看到各种复杂的电路,如果是新手,可能就蒙了。其实化繁为简非常简单:

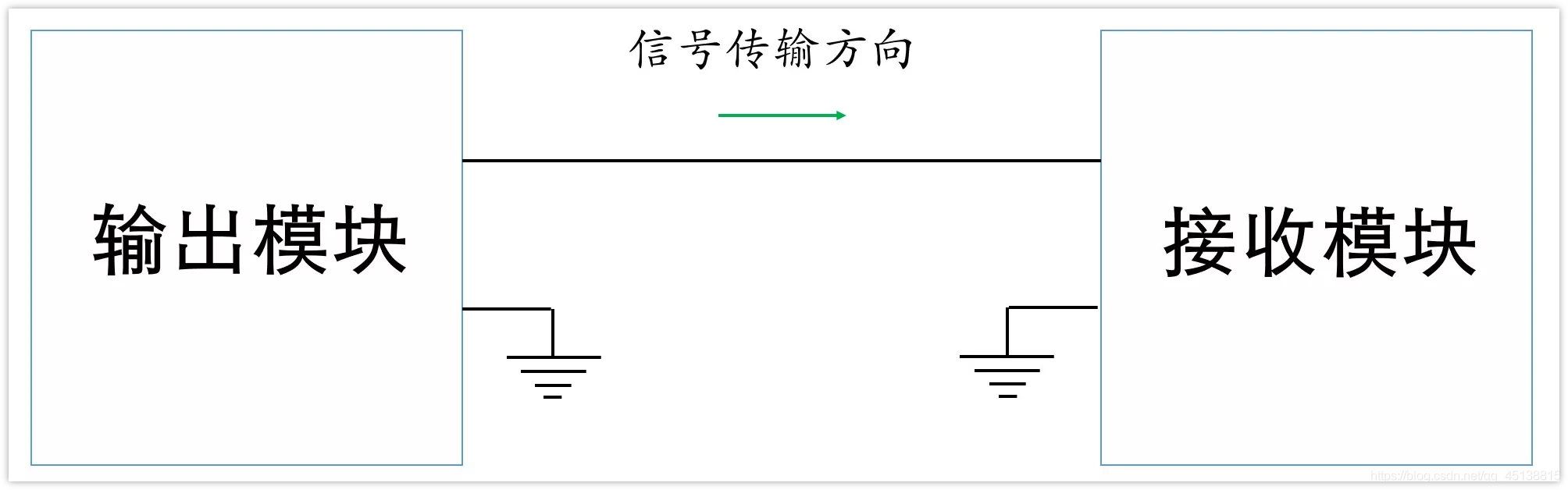

只需要把电路分两块,一边输出信号,另外一边接收信号。姑且把输出信号的叫输出模块,接收信号的叫接收模块吧。
我们如果搞清楚这个信号在传输过程中发生了什么变化,那就什么都明白了。

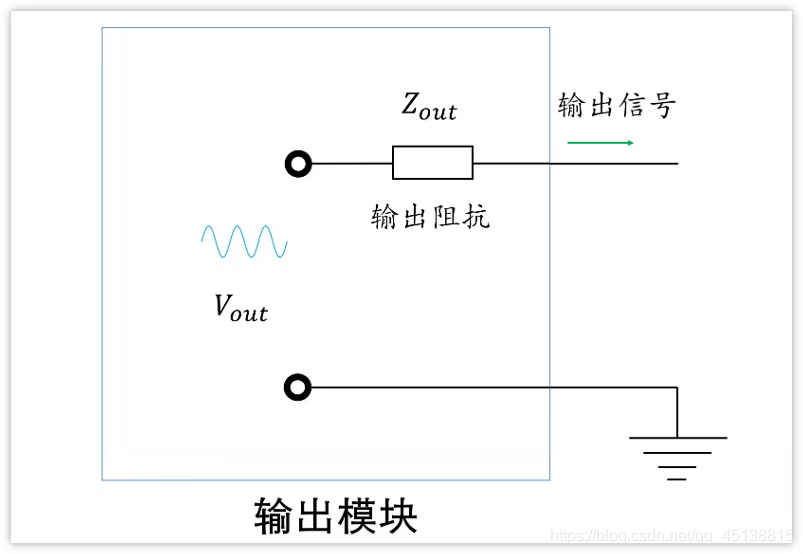

输出模块对于左边输出模块,我们通常知道输出的信号是什么,频率在什么范围,另外有一个重要的参数就是输出阻抗,所以电路模型是下面这个

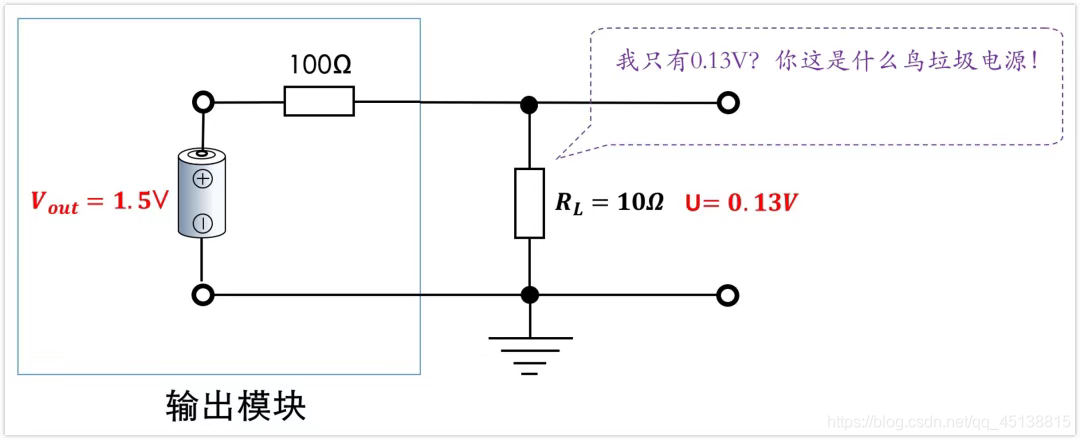

这个很容易看出来,输出阻抗Zout非常重要了,它衡量了这个模块的输出能力。假如输出模块是个电源,那么Zout就是电源内阻,必定很小。不然的话,假如Zout=100Ω,接个10Ω负载,结果负载分得的电压只有电源电压的十分之一还不到,那还能叫电源吗?
所以呢,一般对于输出模块来说,这个输出阻抗越小越好。

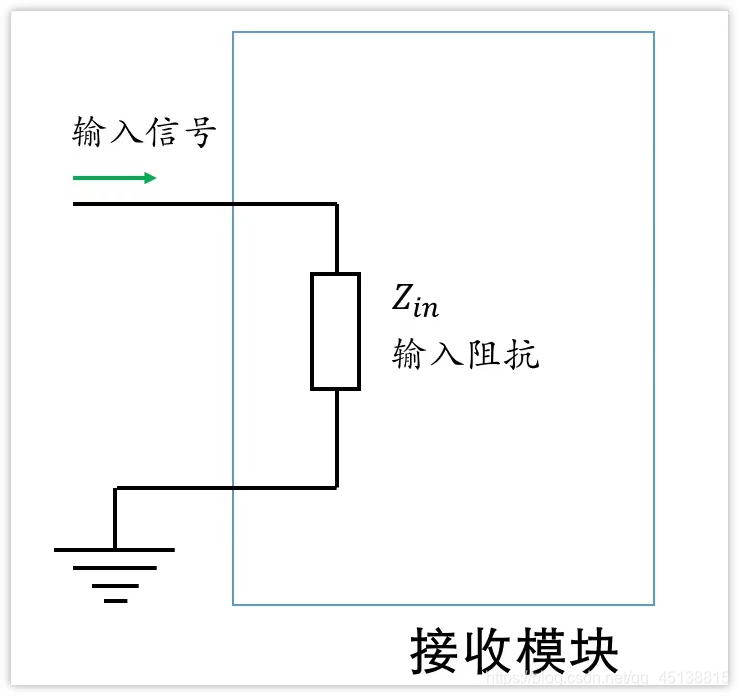

接收模块接收信号的电路太多了,花里胡哨。有的信号输入到IC芯片,有的信号接到MOS管上面驱动开关,有的接喇叭,等等很多很多类。我们不管它到底是什么,就用一个Zin来表示,也就是输入阻抗。应该很容易知道,这个输入阻抗比较大是有好处的。
我们极端一点,假如输入阻抗无穷大,也就是开路了,那么不管前面的输出信号模块的输出阻抗是多大,信号都能很好的接收,跟输出的信号一样。而往小极端一点,如果输入无穷小,为0,其实就是接地短路了,那还传个球的信号。

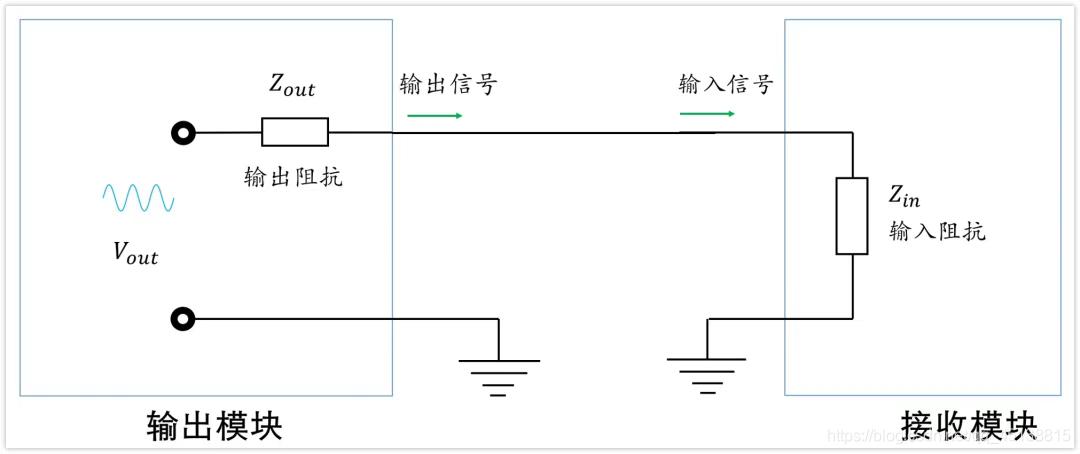

我们把输入和输出接起来,就是下面这个。
总的来说,我们看信号传输时会发生哪些变化,只需要在头脑中将电路等效成这个样子就好了。
这样一等效,是不是简单多了?运用欧姆定律,接收端接收到的信号就出来啦。当然了,有时电路中间串联有电阻,电容,或者是电感,我们只需在中间加上这些器件即可。
出处: 输入阻抗,输出阻抗,你会玩不.
