常用运放做跟随器使用总结

---

前言

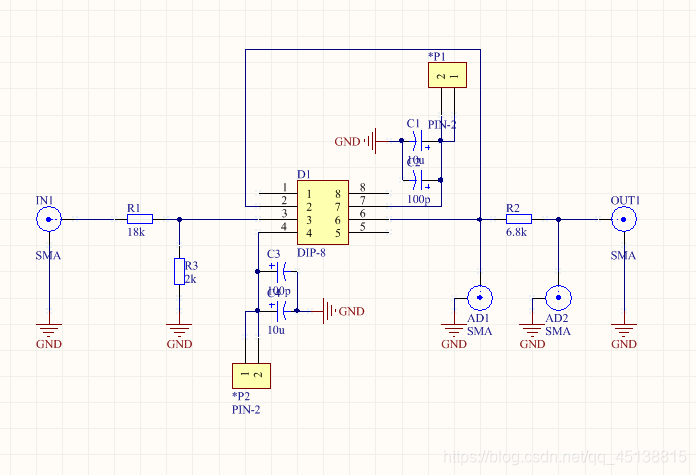

有一次做电路的时候分别使用了四种OPA的芯片来做跟随器，发现并不是所有的运放都适合做跟随器。测试条件：500mV正弦波，10倍衰减。理论输出50mV
关于跟随器的介绍可以看我这篇博文：跟随器的作用及特点
分别介绍TI的芯片OPA690,OPA842,OPA228,OPA192做跟随器时的总结，以及出现的问题引入。

一、芯片介绍

1、OPA690

灵活的电源范围：-5-V至12-V单电源
-±2.5-V至±5-V双电源·
单位增益稳定：500 MHz(G=1)
·高输出电流：190 mA
·输出电压摆幅：±4 V
·高转换速率：1800 V/µs
·低电源电流：5.5 mA
·低禁用电流：100µA
·宽带5-V工作：220 MHz(G=2)

说明：OPA690器件代表着在单位增益稳定、电压反馈运算放大器方面向前迈进了一大步。新的内部架构提供了转换速率和全功率带宽，以前只能在宽带电流反馈运算放大器中找到。新的输出级架构以最小的净空要求提供高电流。这些因素结合在一起，提供了非凡的单电源操作。使用一个5V电源，OPA690可以提供1-V到4-V的输出摆幅，驱动电流超过150 mA，带宽150 MHz。这些功能的结合使OPA690成为理想的RGB线路驱动器或单电源模数转换器(ADC)输入驱动器。OPA690的低5.5 mA电源电流精确调整为25°C，这种调整加上低温漂移，使最大电源电流低于竞争产品。使用可选的禁用控制针脚可以进一步降低系统功耗。保持此禁用引脚打开或将其保持在高位，OPA690可正常操作。如果拉低，OPA690电源电流将降至100µA以下，同时输出进入高阻抗状态。此功能可用于节能。

使用总结：opa690很容易自激，不建议新手使用，使用时一定要走PCB，并且电源供电要做好退耦。不要在洞洞板和面包板测试。做电压跟随器测试时发现AD2波形正常，AD1波形失真。并且输出带有正的几十毫伏直流偏置。
应用范围：适用于高频，低频时不建议使用，会出现一些意想不到的问题。

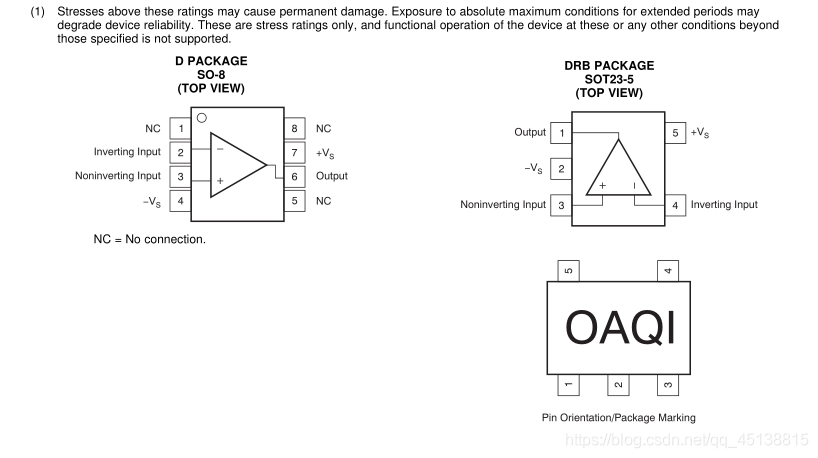

2、OPA842

UNITY-GAIN带宽：400MHz
增益带宽产品：200MHz
低输入电压噪声：2.6NV /√Hz
非常低的失真：-93dbc（5MHz）
高开环增益：110dB
快速12位沉降：22ns（0.01％）
低直流电压偏移：300mV典型
专业水平差异增益/阶段
ERROR: 0.003%/0.008°

说明：OPA842在单片运算放大器中提供先前无法实现的速度和动态范围。 •增益带宽产品：200MHz采用单位增益稳定，电压 - 反馈架构•低输入电压噪声：2.6NV /√HZ具有两个内部增益级，OPA842实现•非常低的失真：-93DBC（5MHz）异常低谐波失真宽•高开环增益：110dB频率范围。经典差分输入提供精密运算放大器的所有熟悉的好处，•快速12位沉降：22ns（0.01％），如偏置电流取消，非常低•低直流电压偏移：300mV典型的反相电流噪音与宽带相比•专业电平差异增益/相电流差速增益/相位性能，低压噪声和高输出电流驱动器产生误差：0.003％/ 0.008°OPA842非常适合最高动态范围应用。应用程序•ADC / DAC缓冲器驱动程序团结 - 增益稳定性使OPA842特别适用于低增益差分放大器，•如果放大器跨阻抗放大器，则低失真，+2视频线的增益•有源过滤器配置驱动程序，宽带集成器和低失真•低噪声差分接收器模数转换器（ADC）缓冲区。其中•高分辨率成像更高的增益或甚至较低的谐波失真是需要测试仪器，考虑OPA843-A opa842的高增益带宽和低噪声版本。

使用总结：OPA842做跟随时AD1和AD2输出的波形都不会失真，还是可以的，但是有一个-50mV的直流偏置，给后级电路时要注意隔直。
适用于高频，低频时不建议使用，会出现一些意想不到的问题。

3、OPA228

低噪声：3nV/√Hz
• 宽带宽：
– OPA227：8MHz，2.3V/μs
– OPA228：33MHz，10V/μs
• 建立时间：5μs
（相对于 OP-27 显著改善）
• 高 CMRR：138dB
• 高开环增益：160dB
• 低输入偏置电流：10nA（最大值）
• 低失调电压：75µV（最大值）
• 宽电源电压范围：±2.5V 至 ±18V
• OPA227 取代 OP-27、LT1007、MAX427
• OPA228 取代 OP-37、LT1037、MAX437
• 单通道、双通道和四通道版本

说明：OPAx22x 系列运算放大器兼具低噪声、宽带宽和高精
度等特性，因此是同时需要交流和精密直流性能 应用
的理想选择。

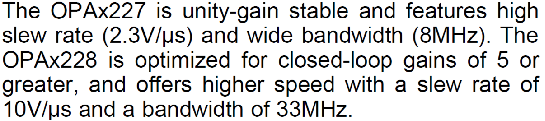

OPAx227 具有稳定的单位增益并 具有 高压摆率
(2.3V/µs) 和宽带宽 (8MHz)。OPAx228 针对 5 倍或更
大的闭环增益进行了优化，并提供更高的速度以及
10V/µs 压摆率和 33MHz 带宽。
OPAx227 和 OPAx228 系列运算放大器非常适合专业
音频设备。此外，低静态电流和低成本使得它们非常适
合于对高精度有严格要求的便携式 应用 。
OPAx227 和 OPAx228 系列运算放大器是行业标准型
OP-27 和 OP-37 的引脚对引脚替代产品，在整个电路
板上都有重大改进。为了节省空间和降低每通道成本，
还提供双通道和四通道版本。
OPAx227 和 OPAx228 采用 DIP-8 和 SO-8 封装。
OPA4227 和 OPA4228 采用具有标准引脚配置的 DIP-
14 和 SO-14 封装。额定工作温度范围是 –40°C 至
85°C。

使用总结：OPA228做跟随时AD1和AD2无输出波形，原因是OPA228是5倍增益稳定，用其构成放大器时，放大器的增益必须高于5，不然就会发生自激，A227做跟随时AD1和AD2又有输出波形，所以说里面还是有坑的。适当地选用芯片才能降低调试难度。

一款高精度，低噪声， 宽带宽的通用型运放，就是在带宽范围内做，跟随，滤波，放大是没有问题

3、OPA192

低失调电压：±5µV
• 低失调电压漂移：±0.2µV/°C
• 低噪声：1kHz 时为 5.5nV/√Hz
• 高共模抑制：140dB
• 低偏置电流：±5pA
• 轨到轨输入和输出
• 高带宽：10MHz GBW
• 高压摆率：20V/µs
• 低静态电流：每个放大器 1mA
• 宽电源电压范围：±2.25V 至 ±18V，4.5V 至 36V
• 已过滤电磁干扰 (EMI)/射频干扰 (RFI) 的输入
• 达到电源轨的差分输入电压范围
• 高容性负载驱动能力：1nF

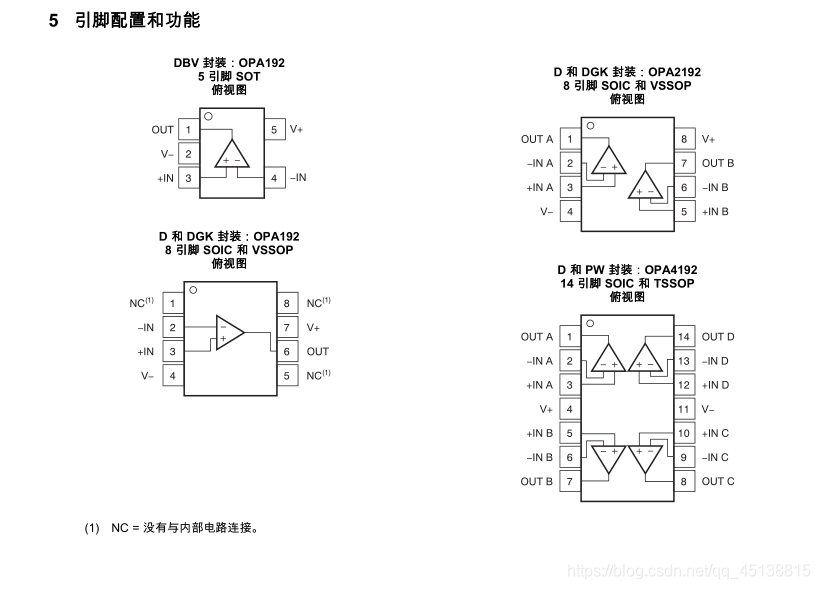

• 工业标准封装：
– 单通道电源版本采用 SOIC-8、SOT-23-5 和
VSSOP-8 封装
– 双通道电源版本采用 SOIC-8 和 VSSOP-8 封装
– 四通道电源版本采用 SOIC-14 和 TSSOP-14 封
装

说明：
OPAx192 系列（OPA192、OPA2192 和 OPA4192）
是新一代 36V e-trim 运算放大器。
这些器件具有卓越的直流精度和交流性能，包括轨到轨
输入/输出、低偏移（典型值：±5μV）、低零漂（典型
值：±0.2µV/°C）和 10MHz 带宽。
OPA192 系列 拥有 诸多独一无二的特性，例如电源轨
的差分输入电压范围、高输出电流 (±65mA)、高达
1nF 的高容性负载驱动以及高压摆率 (20V/µs)，是稳
健耐用的高性能运算放大器，适用于各种高压的工业级
应用。
OPA192 系列运算放大器采用标准封装，在 -40°C 至
+125°C 的额定温度范围内工作。

使用总结：OPA192做跟随时AD1和AD2输出直流偏置非常微小，波形非常理想，所以最后也是选用了这款芯片来做跟随。

二、轨对轨是什么意思？

轨是指电源轨，我们规定，运放的正电源是正轨，负电源是负轨。轨到轨运放分为输入轨到轨运放和输出轨到轨运放。例如我需要输入范围接近电源轨，那么就选输入轨到轨。或者输出要达到电源轨，就选输出轨到轨运放。或者有些特殊情况，例如你的输入信号是±5V，需要做一个跟随器，假如供电又有限制，那么就需要输出输出都是轨到轨的运放了。

总结

小小的跟随器，大大的学问。需要不断地沉淀。没有通吃的OPA芯片，只有最适合的芯片。
我们前面讲到的OPA690,OPA842,就使用于高频，你将它使用于低频很可能会出现一些意想不到的问题，平时的时候就可以使用opa227,228.还有NE5532.。
