STM32F103系列（八）：初识STM2标准库

1、CMSIS标准及库层次关系
基于Context系列芯片采用的内核都是相同的，区别主要为核外的片上外设的差异，而这些差异却导致软件在同内核、不同外设的芯片上移植困难。
为了解决不同的芯片厂商生产的Context微控制器软件的兼容性问题，ARM与芯片厂商建立了CMSIS标准（Context Micro Controller Software Interface Standard）。

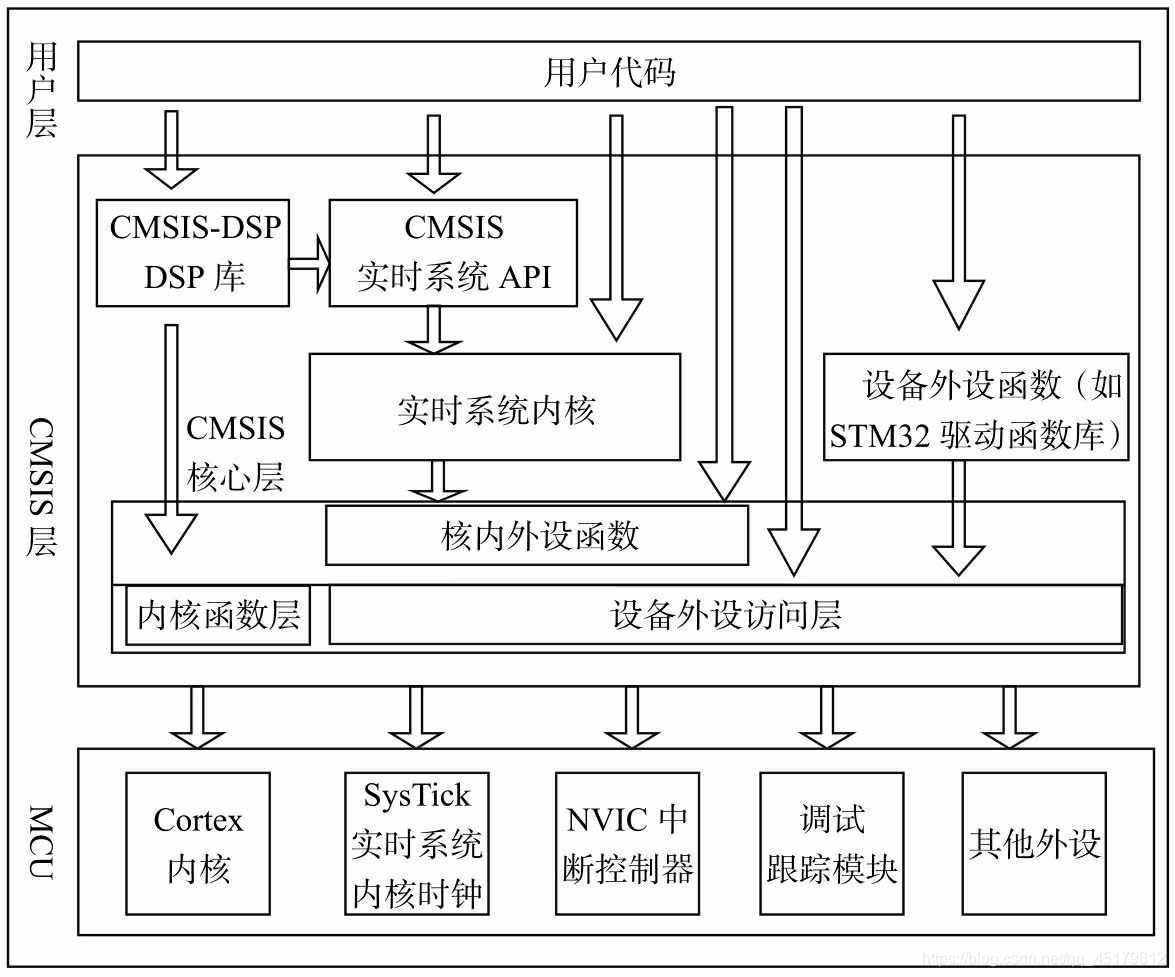

所谓CMSIS标准，实际是新建了一个软件抽象层，见图1-1
CMSIS标准中最主要的是CMSIS核心层，它包括以下两部分。

·内核函数层：其中包含用于访问内核寄存器的名称、地址定义，主要由ARM公司提供。
·设备外设访问层：提供了片上的核外外设的地址和中断定义，主要由芯片生产商提供。

可见CMSIS层位于硬件层与操作系统或用户层之间，提供了与芯片生产商无关的硬件抽象层，可以为接口外设、实时操作系统提供简单的处理器软件接口，屏蔽了硬件差异，这对软件的移植是有极大好处的。STM32的库就是按照CMSIS标准建立的。

2 库目录、文件简介
STM32标准库可以从官网获得，也可以直接从论坛中的配套资料得到。本书讲解的例程全部采用3.5.0库文件。以下内容请打开STM32标准库文件配合阅读。

解压库文件后进入其目录STM32F10x_Std Periph_Lib_V3.5.0\，软件库各文件夹的内容说明见图1-2。
图1-2 ST标准库
·Libraries：文件夹下是驱动库的源代码及启动文件，这个文件夹非常重要，我们要使用的固件库就在这个文件夹里面。
·Project：文件夹下是用驱动库写的例子和工程模板，其中那些为每个外设写好的例程对我们非常有用，在学习的时候可以参考这里面的例程，非常全面，简直就是穷尽了外设的所有功能。
·Utilities：包含了基于ST官方实验板的例程，不需要用到，略过即可。
·stm32f10x_stdperiph_lib_um.chm：库帮助文档，这个很有用，不喜欢直接看源码的用户可以在这里查询每个外设的函数说明，非常详细。这是一个已经编译好的HTML文件，主要讲述如何使用驱动库来编写自己的应用程序。说得形象一点，这个HTML就是告诉我们：ST公司已经为你写好了每个外设的驱动了，想知道如何运用这些例子就来向我求救吧。但是，这个帮助文档是英文的，这对很多英文不好的朋友来说是一个很大的障碍。但这里要告诉大家，英文仅仅是一种工具，绝对不能让它成为我们学习的障碍。

在使用库开发时，我们需要把libraries目录下的库函数文件添加到工程中，并查阅库帮助文档来了解ST提供的库函数，这个文档说明了每一个库函数的使用方法。

进入Libraries文件夹，可以看到关于内核与外设的库文件分别存放在CMSIS和STM32F10x_Std Periph_Driver文件夹中。

1．CMSIS文件夹

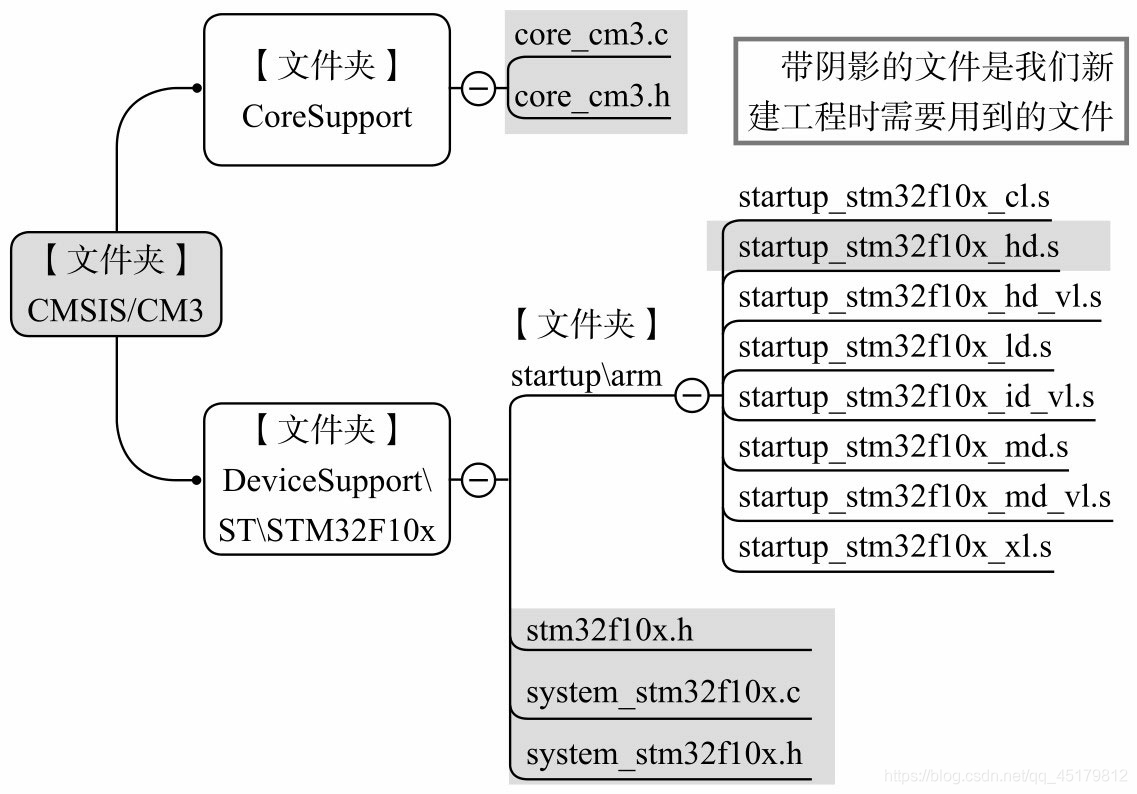

STM32F10x_Std Periph_Lib_V3.5.0\Libraries\CMSIS\文件夹展开内容见图1-3。
图1-3 CMSIS文件夹内容
其中带阴影的文件是我们需要用到的内容，下面我们一一讲解这几个文件的作用。

（1）内核相关文件
在Core Support文件夹中有core_cm3.c和core_cm3.h两个文件。core_cm3.h头文件里面实现了内核的寄存器映射，对应外设头文件stm32f10x.h，区别就是一个针对内核的外设，一个针对片上（内核之外）的外设。core_cm3.c文件实现了操作内核外部寄存器的函数，用得比较少。
