本文目的是在Arduino平台上进行STM32F103C8T6的串口通信实验，学习在Keil MDK平台以外的Arduino平台进行STM32的开发。

（一）安装和配置Arduino IDE开发环境

工欲善其事，必先利其器。

1.Arduino简介

Arduino是一款便捷灵活、方便上手的开源电子原型平台。包含硬件（各种型号的Arduino板）和软件（ArduinoIDE）。它构建于开放原始码simple I/O介面版，并且具有使用类似Java、C语言的Processing/Wiring开发环境。主要包含两个部分：硬件部分是可以用来做电路连接的Arduino电路板；另外一个则是Arduino IDE，你的计算机中的程序开发环境。你只要在IDE中编写程序代码，将程序上传到Arduino电路板后，程序便会告诉Arduino电路板要做些什么了。

2.安装Arduino IDE

方式一：官网下载
链接：https://www.arduino.cc/en/software
方式二：微软商店下载

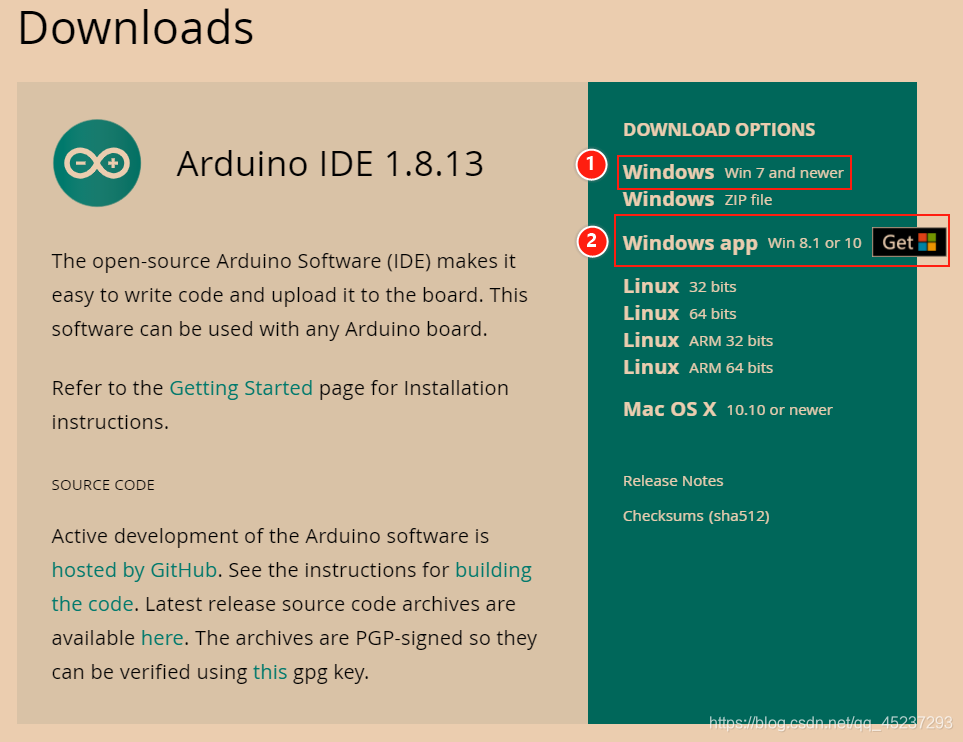

可以直接去微软商店下载Arduino IDE，也可以在官网点击下图中的标号2跳转到微软商店中下载。

注意：如果是之前安装过Arduino IDE但是升级后出现双击程序不能打开的情况，
可以尝试删除C:\Users\Administrator\AppData\Local\Arduino15的library_index.json文件，
重新启动该IDE后会使之重新生成该文件；原因是因为升级Arduino IDE时造成了该文件的损坏。

3.配置STM32F10X的开发环境

在线安装：
参考文章：在Arduino下开发STM32F103
离线安装
参考文章：Arduino支持STM32套件的开发板管理器安装
注意事项
如果在Arduino IDE里安装STM32开发板时在“附加开发板管理器地址”中输入https://github.com/stm32duino/BoardManagerFiles/raw/master/STM32/package_stm_index.json，这可能会导致在开发板管理器中无法找到STM32开发板，同时还会提示下载https://github.com/stm32duino/BoardManagerFiles/raw/master/STM32/package_stm_index.json 时出错的信息。
- 原因分析：
  可能是因为从GitHub下载文件时太慢导致出错。
- 解决方法：
  - 方法一：将https://github.com/stm32duino/BoardManagerFiles/raw/master/STM32/package_stm_index.json更换为http://dan.drown.org/stm32duino/package_STM32duino_index.json
  - 方法二：进行离线安装

（二）Arduino IDE平台进行串口通信实验

1.实验说明

实验硬件
- 主控芯片：STM32F103C8T6
- 实验软件：Arduino IDE 1.8.13
- 实验器材：USB转串口、stm32核心板、面包板、若干杜邦线
实验要求
- 持续向串口输出Hello world!!!；
- 当接收到stop!时，停止输出；
- 当接收到begin!时，继续输出。
实验配置

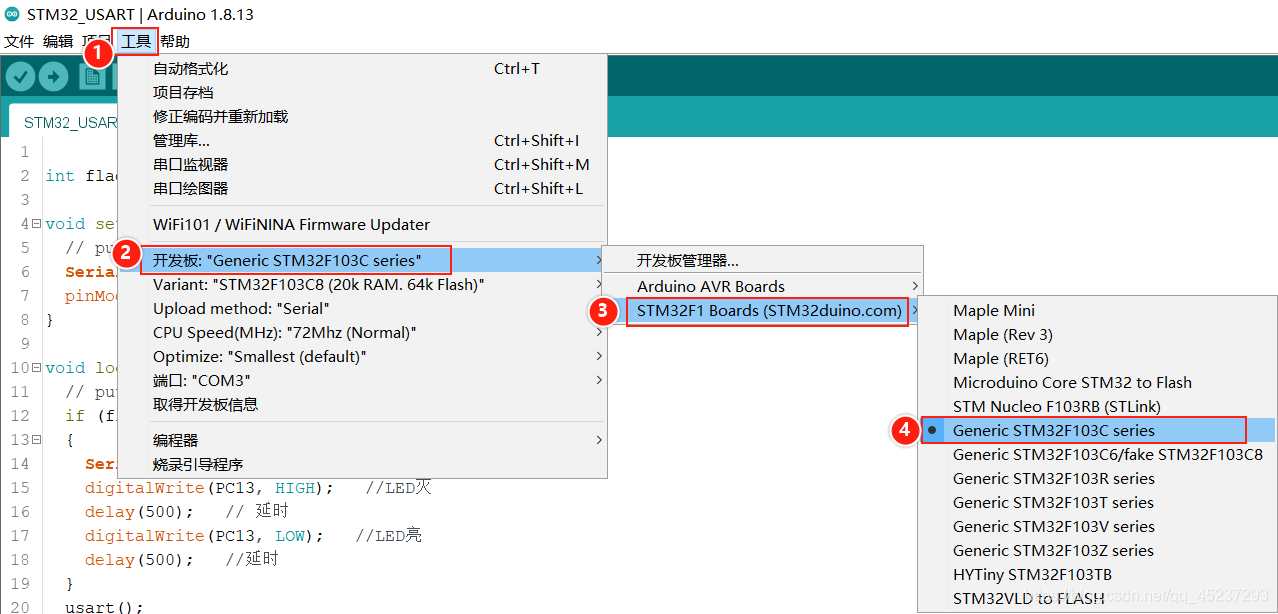

- 开发板选择：根据自己的STM32芯片型号选择
- 参数配置：根据芯片来配置
注意：

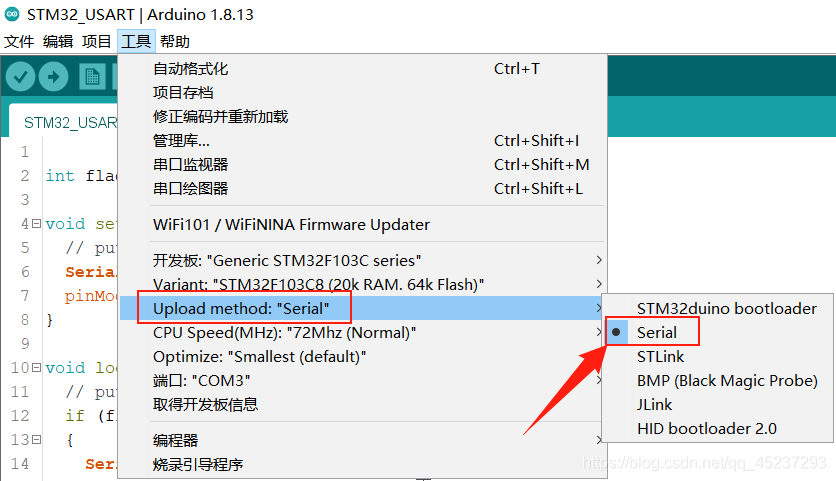

- 我这里使用串口下载，因此我这里的Upload method选择的是Serial，不然程序上传的时候会报错。
- 上传程序时，需要保证芯片复位且未处于运行状态，否则可能会产生如下错误：
```
Failed to init device.
stm32flash 0.4

http://stm32flash.googlecode.com/

Using Parser : Raw BINARY
Interface serial_w32: 115200 8E1
```

2.实验代码


int flag = 1; //串口发送标志位,1表示正在发送，0表示停止发送

void setup() {
  // put your setup code here, to run once:
  Serial.begin(115200);   //打开串口，波特率为115200
  pinMode(PC13, OUTPUT);	//PC13模式设置为输出，默认为高电压
}

void loop() {
  // put your main code here, to run repeatedly:
  if (flag == 1)
  {
    Serial.println("Hello World!!!");
    digitalWrite(PC13, HIGH);   //LED灭
    delay(500);   // 延时
    digitalWrite(PC13, LOW);   //LED亮
    delay(500);   //延时
  }
  usart();
}

void usart()
{
  String Stop_flag = "stop!\n"; //停止发送信号
  String Begin_flag = "begin!\n"; //重新发送信号
  String data = "";  //储存接受到的数据

  while (Serial.available() > 0) //判断串口是否接收到数据
  {
    data = Serial.readString(); //读取字符到字符串data中
    //Serial.print(data);
  }
  if (data == Stop_flag)
    flag = 0; //表明停止发送
  if (data == Begin_flag)
    flag = 1; //表明恢复发送
}

3.实验结果及分析

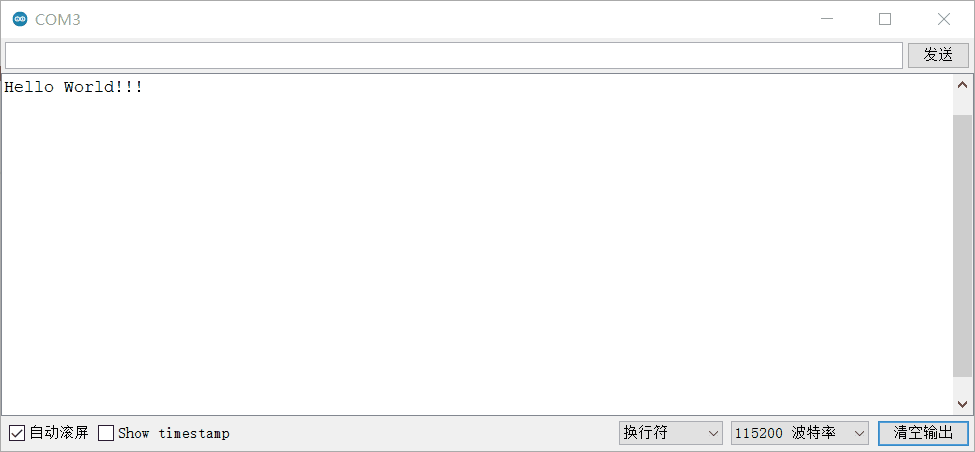

串口监视器
当没有发送给STM32任何数据或者发送的数据不是停止发送信合和恢复发送信号时，每隔1s发送一次Hello World!!!，当接收到停止发送信号时停止串口数据发送；当接收到恢复发送信号时就恢复串口数据发送。

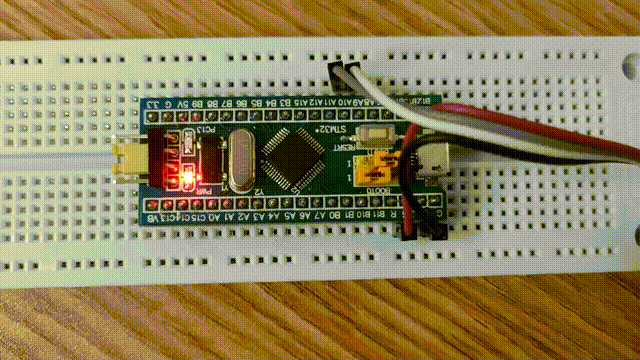

硬件状态
使用LED灯的亮灭状态指示串口数据的发送状态，每发送一次数据，LED灯就亮灭一次。
