Nexys A7开发板使用技巧
一、开发板用户手册
开发板用户手册介绍了开发板的:
1.开发板部件

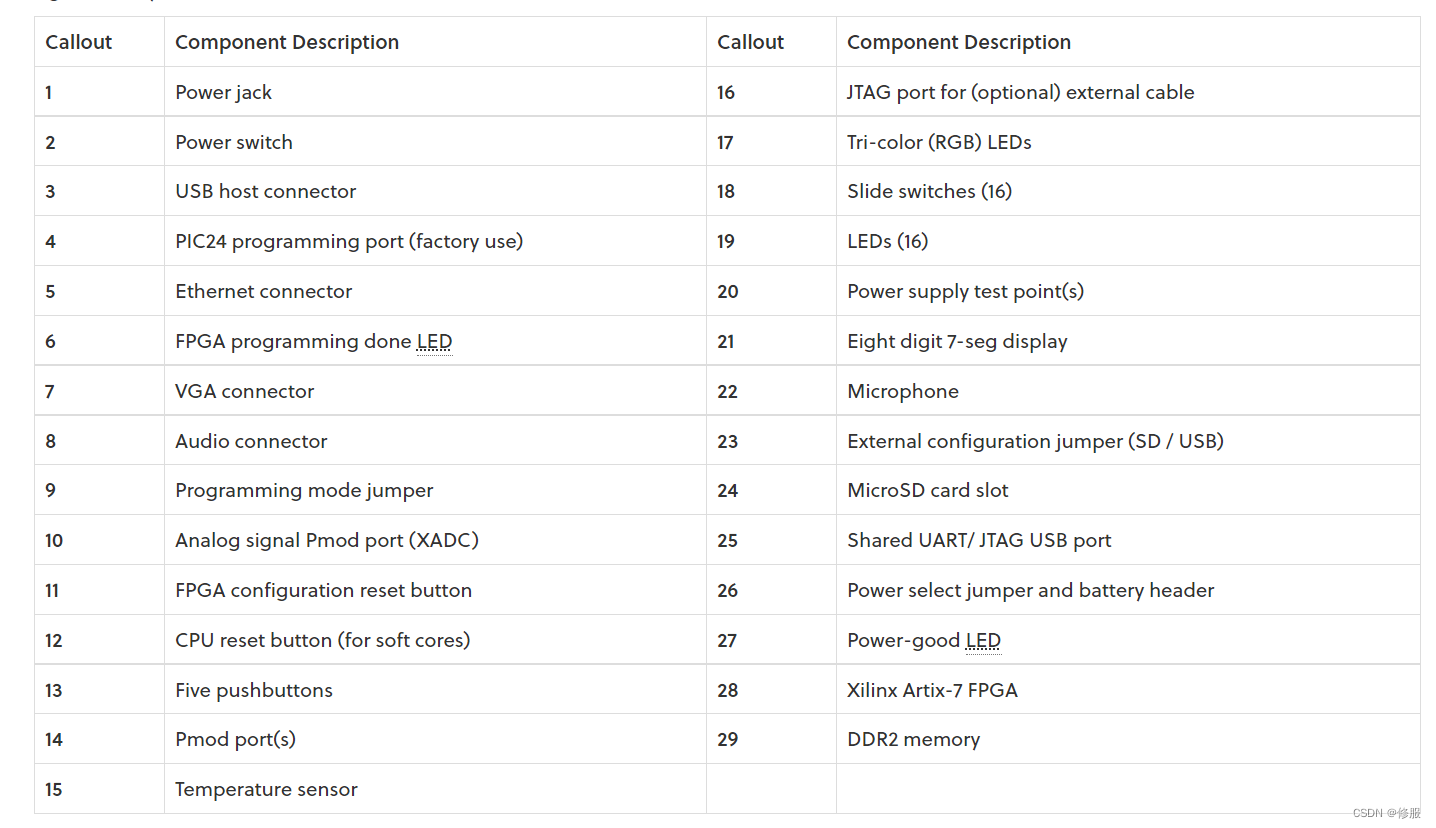

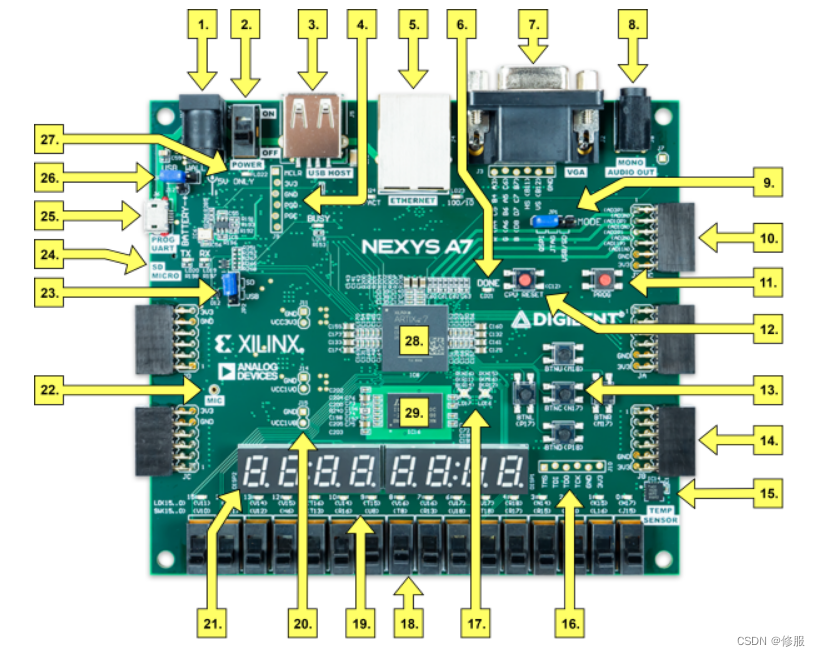

如果是初学,在这里需要了解板子上面有哪些常用的资源,比如按钮,拨码开关,七段数码管等,能够将名字和实际的器件对应。
在手册中还介绍了器件的详细功能和使用方法,有余力可以去研究一下。
2.器件引脚对应
这里是最常用的IO引脚和器件的对应,左上是五个按钮的引脚,左中是16个拨码开关,右边依次是16个LED灯,八个七段数码管,两个三色LED灯。学会看资源和引脚的对应。
二、开发板原理图

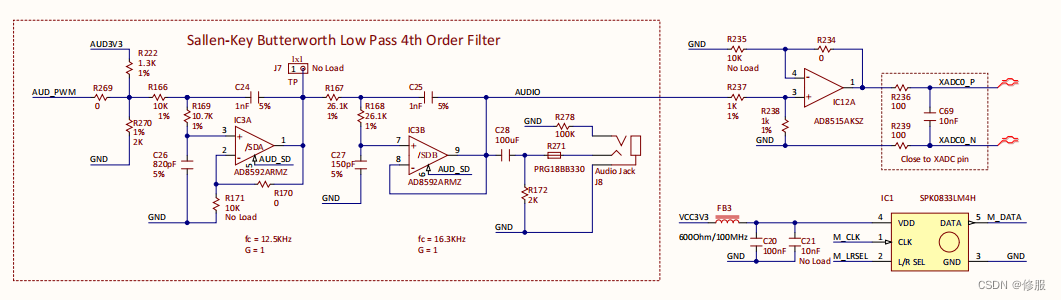

这个是蜂鸣器的原理图

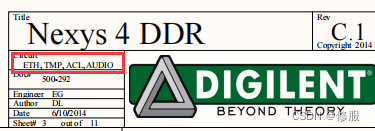

在右下角可以看到这张图对应的部件名称
在PDF中使用查找内容功能查找AUD_PWM就可以找到引脚对于名称。
三、引脚手册

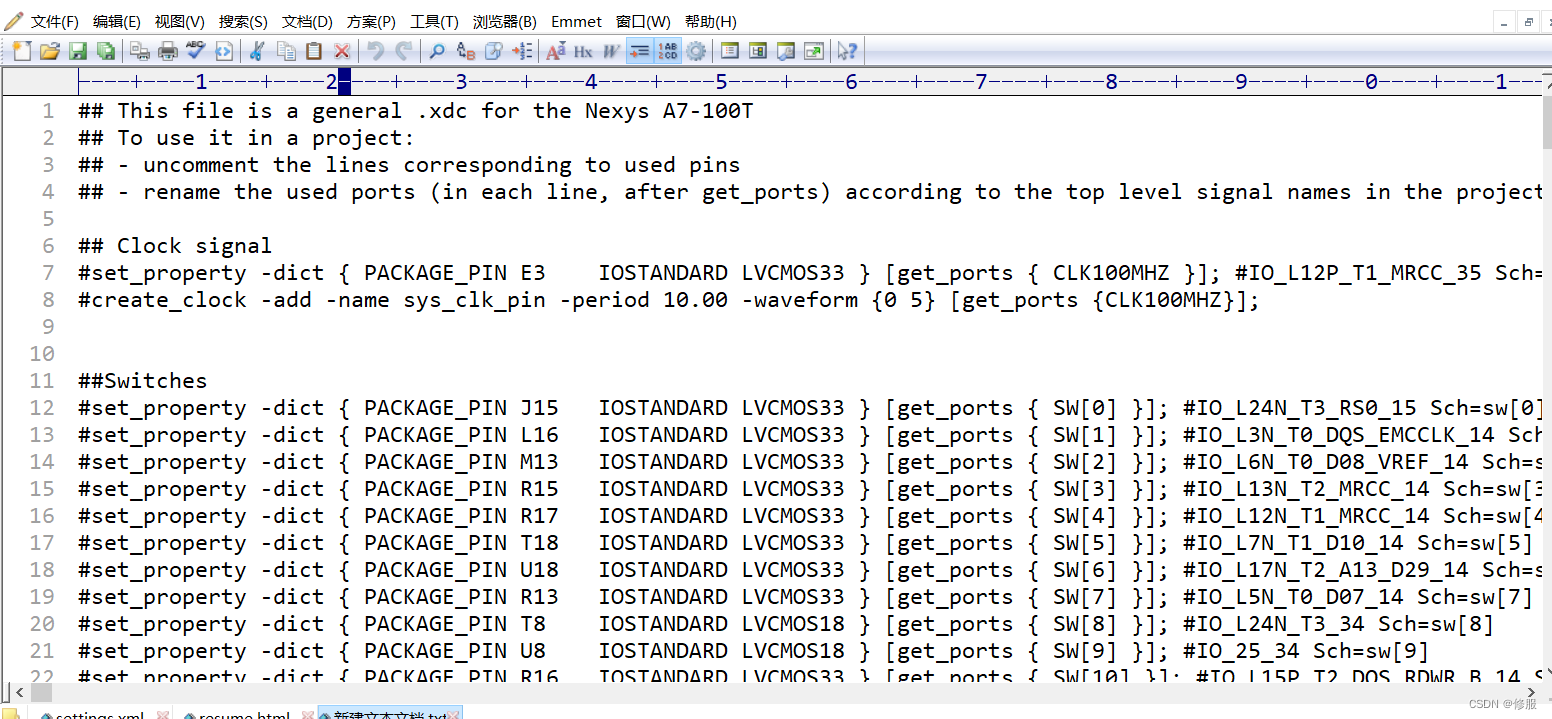

发现了一个及其好用的引脚资源配置手册,是官方整理的
可以去官方找一找这个手册,把所有的引脚配置都给出来,在左上标注了名字,就可以很方便的直接复制粘贴使用了。
