语音信号的读取，分析，低通滤波和输出

• 实验目标：

1. 掌握matlab的程序设计方法
2. 熟悉windows环境下语音信号采集的方法
3. 学会使用FDATool设计低通滤波器
4. 学会使用matlab对信号进行处理和分析

• 实验过程：

代码分析

原始音频的处理：

[y0,fs1] = audioread('原始音频.wav'); %读取原始音频信息

n1=length(y0);%计算y0的长度

t1=(0:n1-1)/fs1;%设置波形图横坐标

f1=0.5*fs1*(0:n1-1)/n1;%频域x轴

y1=fft(y0,2*n1); %对y0进行快速傅里叶变换

figure %画图

subplot(2,3,1);

plot(t1,y0) %时域图x，y轴

grid on;

title('原始音频信号时域');%标题

xlabel('时间/s');%时域x轴

ylabel('幅度');%时域y轴

subplot(2,3,4);

plot(f1,abs(y1(1:n1))); %频域图x，y轴

grid on;

title('原始音频信号频谱');%标题

xlabel('频率/Hz');%频域x轴

ylabel('幅度'); %频域y轴

含噪音频的处理：

[y2,fs2] = audioread('含噪音频.wav');%读取含噪音频信息

n2=length(y2);%计算y2的长度

t2=(0:n2-1)/fs2;%设置波形图横坐标

f2=0.5*fs2*(0:n2-1)/n2;%频域x轴

y3=fft(y2,2*n2); %对y2进行快速傅里叶变换

subplot(2,3,2);

plot(t2,y2) %时域图x，y轴

grid on;

title('含噪音频信号时域');

xlabel('时间/s');

ylabel('幅度'); %画语音信号频域图

subplot(2,3,5);

plot(f2,abs(y3(1:n2)));%频域图x，y轴

grid on;

title('含噪音频信号频谱');

xlabel('频率/Hz');

ylabel('幅度');

低通滤波处理：

Hd = lowpass2;

y4=filter(Hd,y2);%对y2进行低通滤波

n3=length(y4);%计算y4的长度

subplot(2,3,3);

plot(t2,y4);%时域图x，y轴

grid on;

title('低通后信号波形');%标题

xlabel('时间/s');%时域x轴

ylabel('幅度');%时域y轴

y5=fft(y4,2*n3);%对y4进行快速傅里叶变换

subplot(2,3,6)

plot(f2,abs(y5(1:n3))); %频域图x，y轴

grid on;

title('低通后信号频谱');%标题

xlabel('频率/Hz');%频域x轴

ylabel('幅度');%频域y轴

audiowrite('输出音频.wav',y4,fs2) %存储.wav音频文件

滤波器代码：

function Hd = lowpass2

%LOWPASS2 Returns a discrete-time filter object.

% MATLAB Code

% Generated by MATLAB(R) 8.3 and the Signal Processing Toolbox 6.21.

% Generated on: 02-Jul-2021 09:27:51

% Equiripple Lowpass filter designed using the FIRPM function.

% All frequency values are in Hz.

Fs = 48000;  % Sampling Frequency

N     = 10;    % Order

Fpass = 8000;  % Passband Frequency

Fstop = 12000;  % Stopband Frequency

Wpass = 1;     % Passband Weight

Wstop = 1;     % Stopband Weight

dens  = 20;    % Density Factor

% Calculate the coefficients using the FIRPM function.

b  = firpm(N, [0 Fpass Fstop Fs/2]/(Fs/2), [1 1 0 0], [Wpass Wstop], ...

           {dens});

Hd = dfilt.dffir(b);

% [EOF]

通过原始音频信号频谱和含噪音频信号频谱的比较，可以发现含噪音频在频谱上比原始音频频谱多了14kHz以上的高频部分，故采用FIR低通滤波器，将14kHz以上的高频部分过滤。

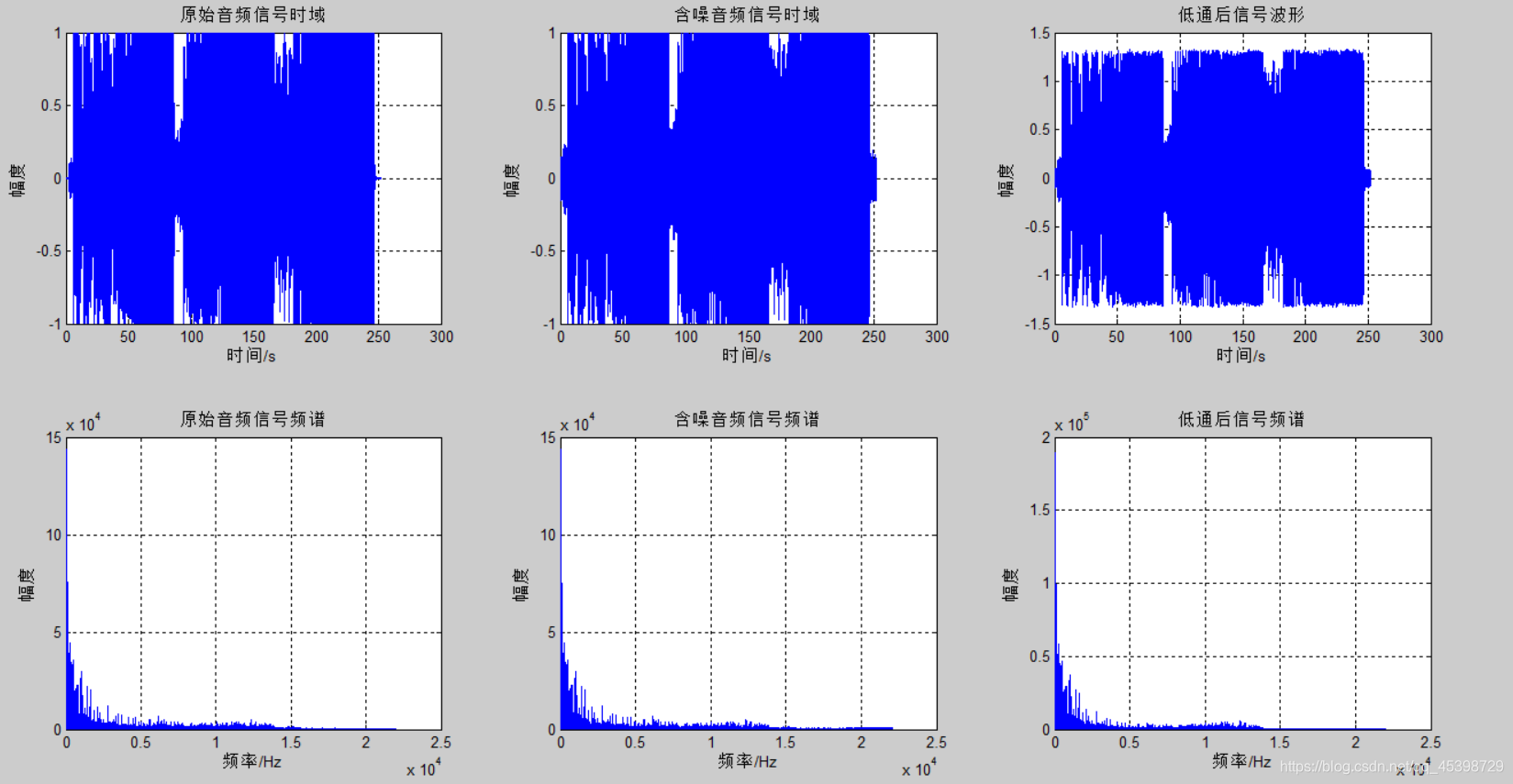

• 实验结果：

含噪音频通过低通滤波器，成功将14kHz以上的高频噪声去除，而14kHZ一下的低频信号保留，达到预期目的。

• 小结分析：

   本设计实现了语音信号的基本处理功能，完成了对语音信号的读取与打开，通过fft得到了语音信号的频谱图，较好的完成了对语音信号的频谱分析，在滤波方面，采用FIR低通滤波器，实现了滤波效果，效果达到预期。
