电气识图基础

1 电气系统组成

电气系统分为强电系统和弱电系统。

• 强电系统有变配电系统，照明系统，动力系统，接地系统。
• 弱电系统有消防报警系统，安全防范系统，楼宇自控系统等等。

强电和弱电的区别？

• 在非电力工程领域。强电和弱电是以电压分界的，工作在交流220伏以上为强电，以下为弱电。
  • 也就是说家中的照明灯具电冰箱，电视机音响等都是强电电气设备。
• 在电力工程领域呢，强电的范畴是指供配电10KV以上。
• 供配电工程领域10千伏，380V，220V，均属强电。
  • 强电的设备有高压断路器高压柜变压器插座等。这些设备的特点是工作电压在220V以上。

什么是强电箱？
强电箱一般指的就是配电箱。

• 配电箱里面的电压一般是380伏或者是220伏，用于电能配送。

什么是配组？
配组就是将电池容量相近，电池电压相近的几块电池串联使用。

1.2电气工程图的特点。

建筑电气图大多是采用统一的图形符号，并加注文字符号绘制的。

1.3 电气图实战。

我们要明白图中只有两种东西，第一就是线缆，第二就是器件。

• 器件在电气原理图的图例说明中会有。

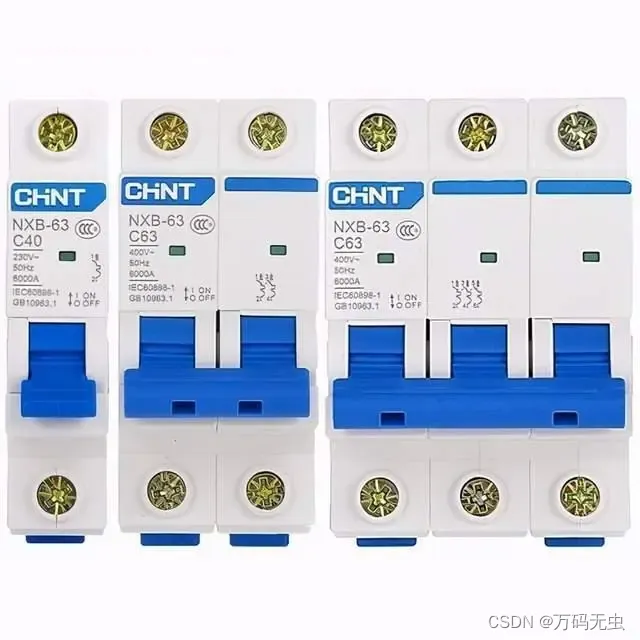

1.3.1 4P空开

上图的4p空开为例：

• 63A

比如，图中的4p空开。

• P就代表了上下有几对接线端子。

器件放在底板上什么位置？

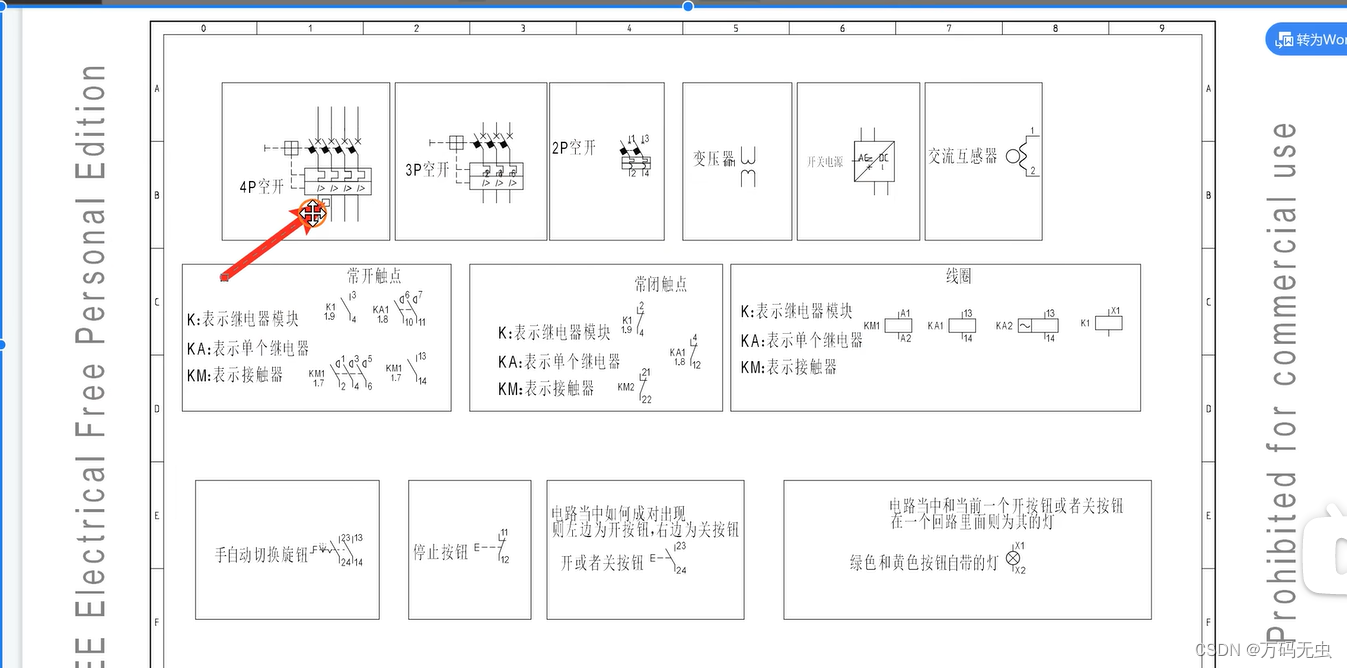

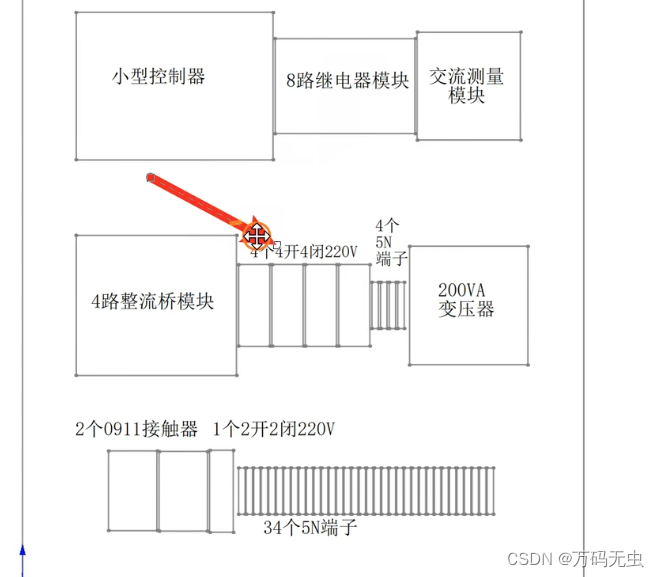

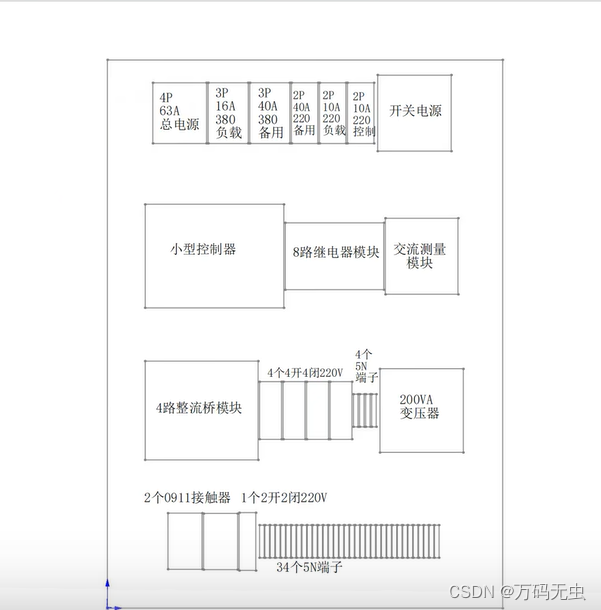

打开底板布局图。
在底板布局图上，63安的4P空开只有一个。
然后3p，16安的空开紧接着在右边，上边接线105 106 107，下边接线100 101 102。

1.3.2 整流桥模块

只有引出来线的地方才需要接线。没引线的地方就不要关心。

1.3.3 接触器KM和断路器QF

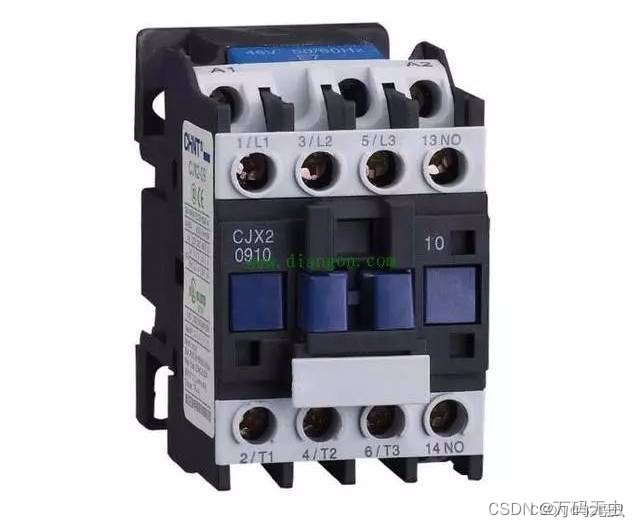

接触器和继电器的介绍

1.3.4 交流互感器

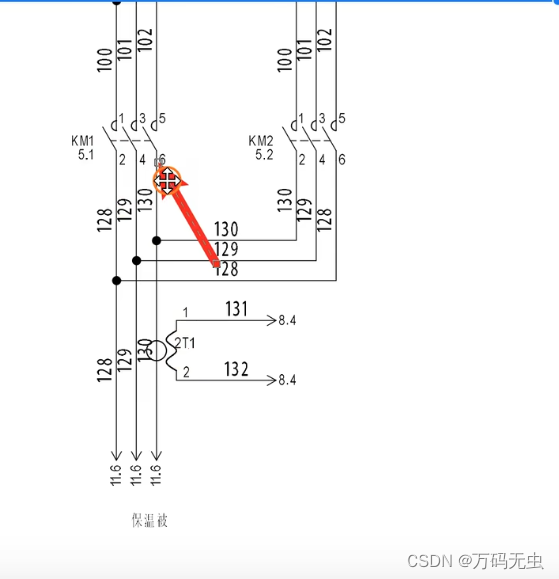

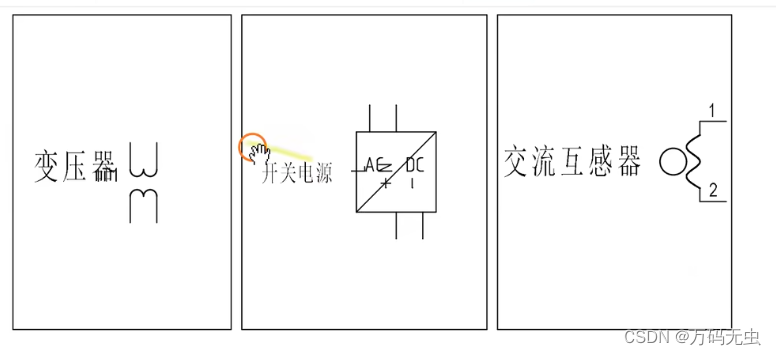

根据查看图例可以知道2t1是交流互感器。

• 可以看出来是要穿到130号线上。

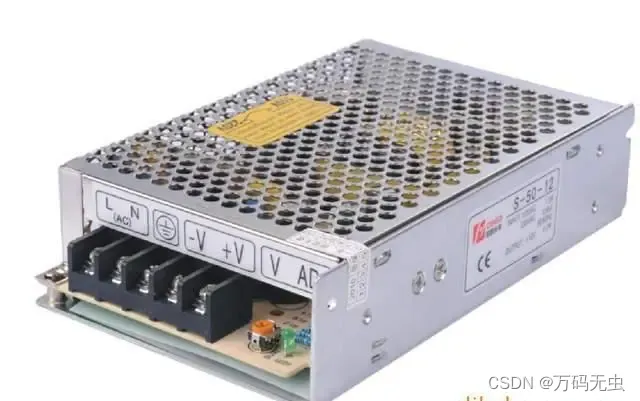

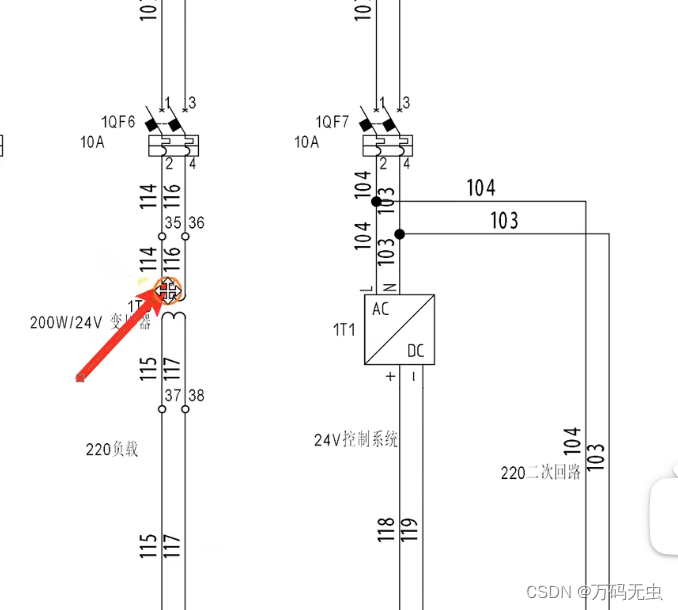

1.3.5 变压器和开关电源

放到具体位置，要看布局图。

然后再看具体图纸。

从这里我们就可以看出来，它的上边和下边分别要接什么线。

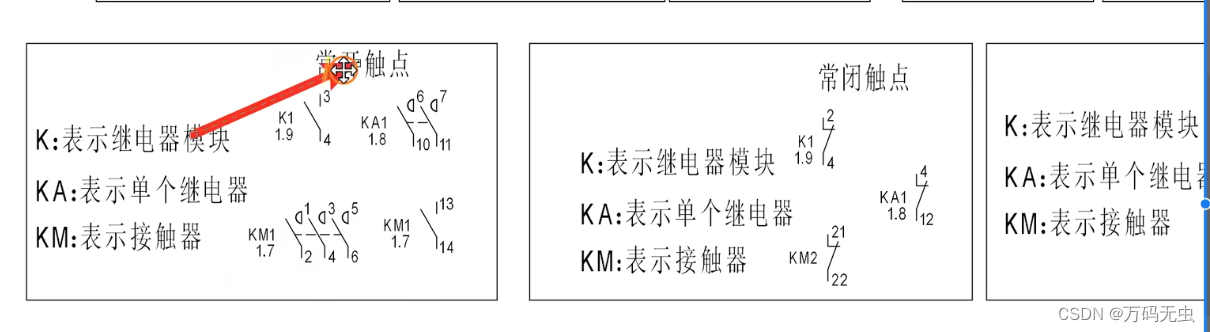

1.3.6 KA继电器

Ka表示单个继电器。

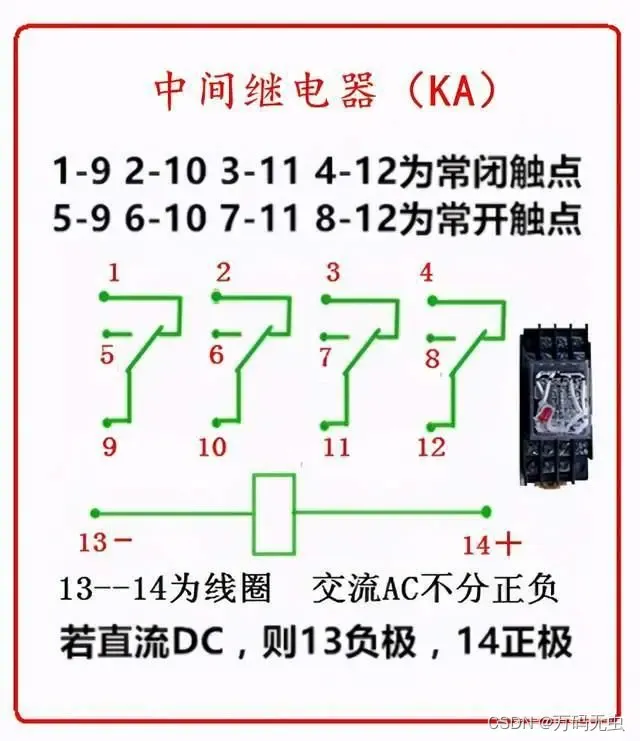

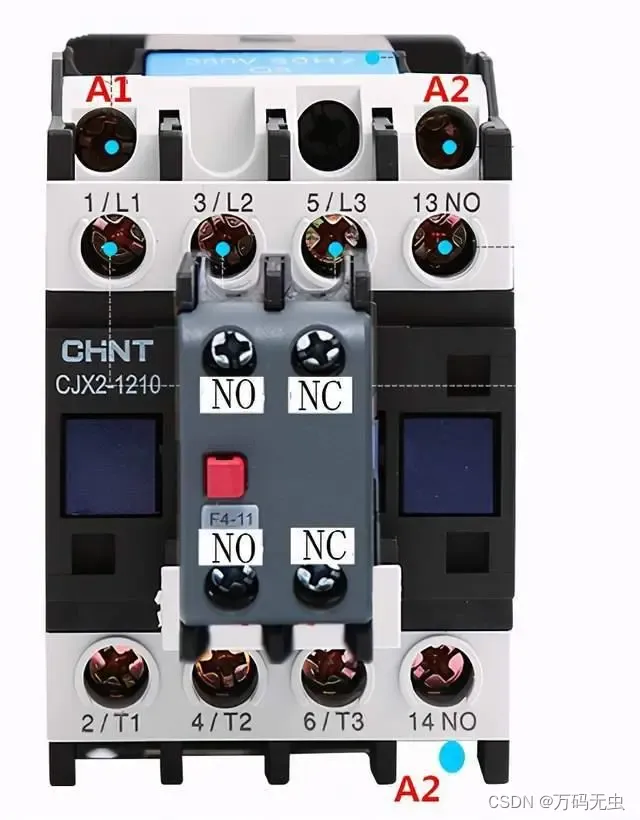

这里的四开四闭和两开两闭代表了继电器有几路常开触点和几路常闭触点。

当我们用到了两个常开和1个常闭的时候就叫做四开四闭，实际上我们用了三个开和闭的端子，所以只能用4开4闭的端子。

• 4开4b其实说的就是4个开和闭。

继电器主要控制小电流，接触器主要控制大电流。两者的功能是一样的。

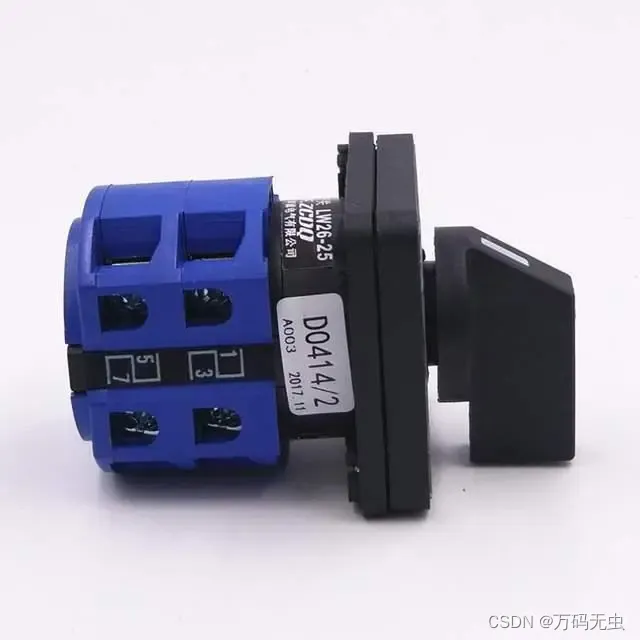

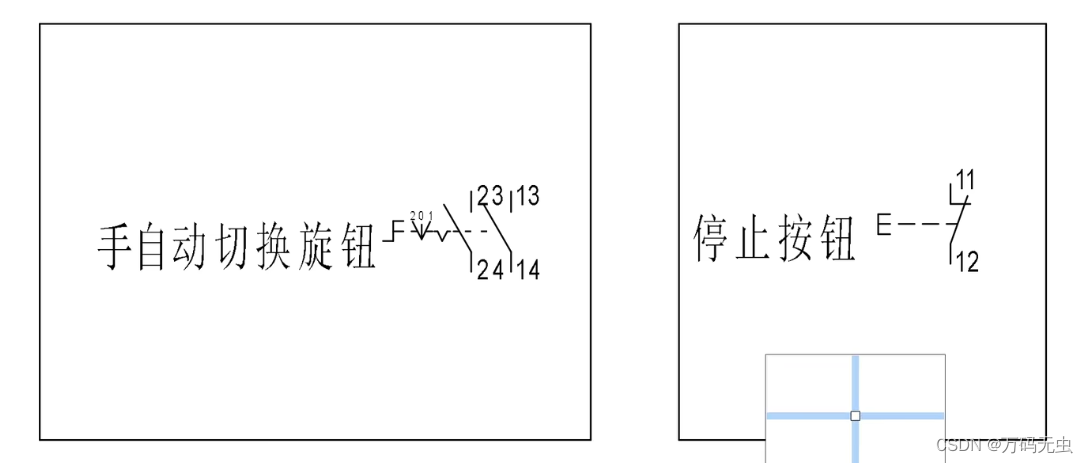

1.3.7 手自动切换按钮

E代表停止按钮,E 就是有手动作的。

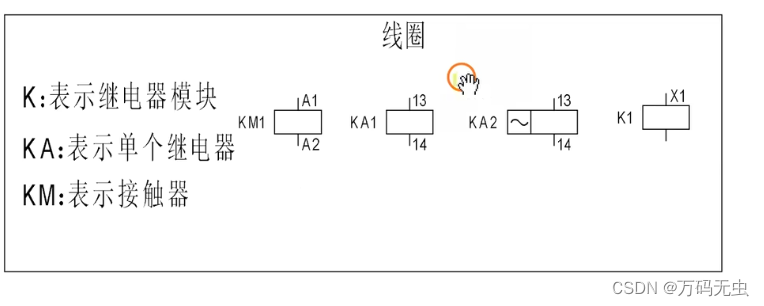

Km的开关形状的代表常开和常闭触点，框框形状的代表的是线圈。

线圈的功能就是开 关和停的实现，线圈得电开关动作。

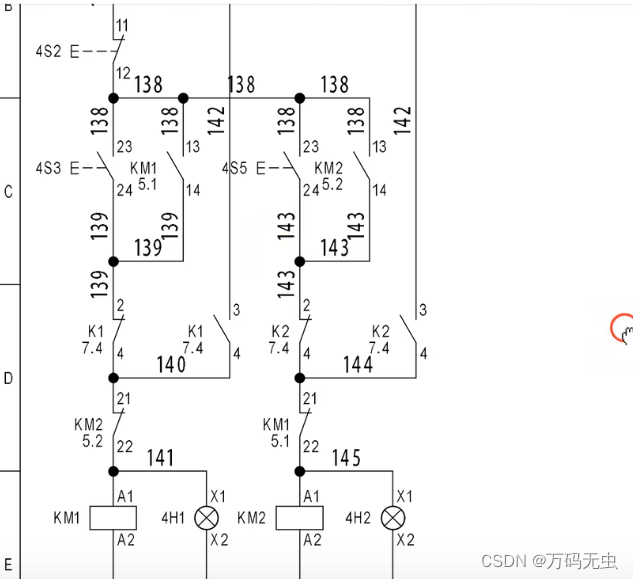

4s2按钮控制的就是线圈，线圈下面接的是保温杯。
线圈的接线图上就是一个开关，在原理图上就是一个框框。

1.3.8 开关按钮

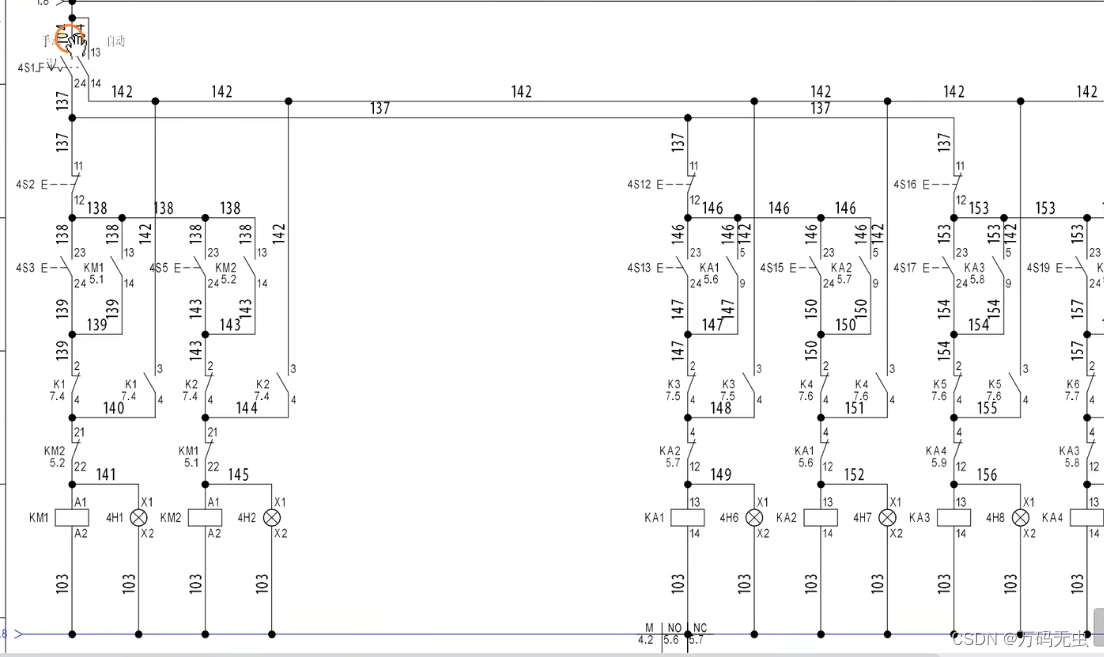

如下图中的4s3就代表了保温杯开按钮，4s5就代表了保温杯关的按钮。

1.4 电气图分类

电气原理图

电气原理图就是我们常说的电路图。一般说电路图、线路图，就是指的电气原理图。

• 根据电气系统的工作原理来绘制。
• 大多数情况是根据各个元件在电路中所起的作用（原理），将其画在不同的功能区块上
• 电气原理图一般由主电路、控制电路、保护电路、配电电路等几部分组成。

电气接线图

接线图是按电气元件实际布置的位置绘制的，同一电气元件的各部件画在一起，主要方便机器设备的电气安装、接线工作。

• 接线图能表明机器设备上全部电气元件的接线情况：连接的导线、管路的规格、尺寸等。主要用于简单设备或单个电气元件的接线说明上

电气布置安装图

电气设备安装图表明元件、管路系统、基本零件、紧固件、锁控装置、安全装置等在机器设备上或电控箱柜上的安装位置、状态及规格、尺寸等。

2 系统解析

2.1 系统单线图

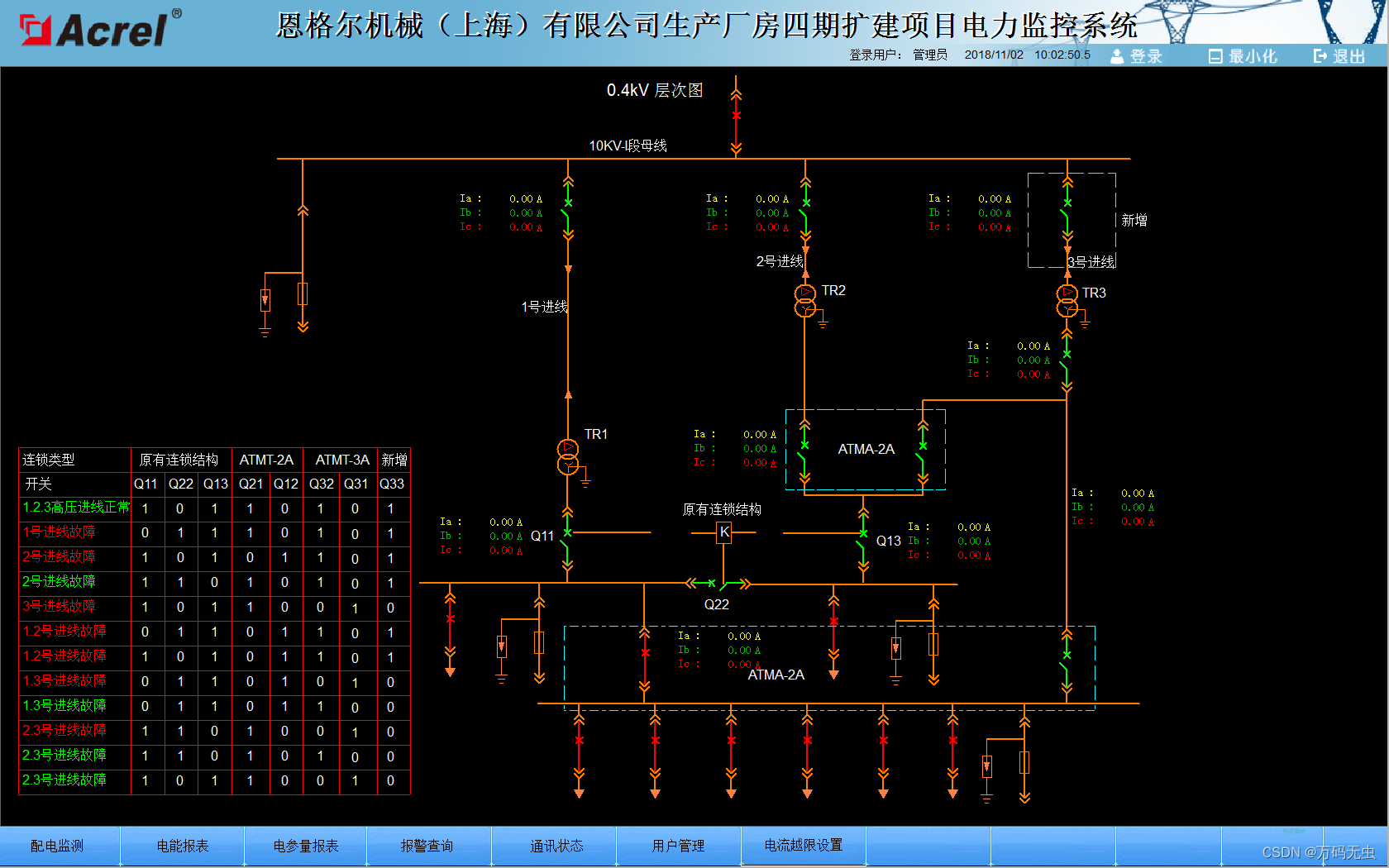

（one-line diagram），是指对三相交流电力系统中的各种元件，用规定的图形或符号，按它们的实际连接方式，以等效单线表示的系统电气接线图。

2.2 电气符号总览。

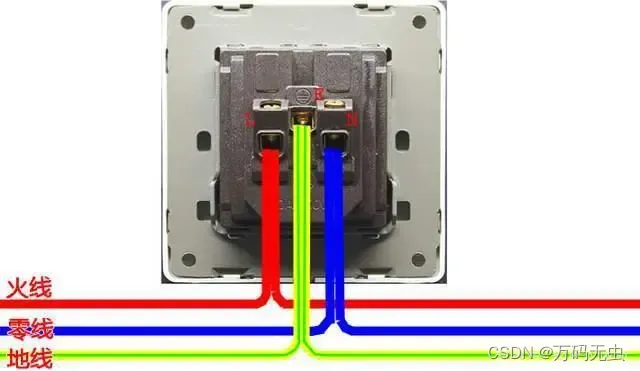

零火线

L：火线（红色导线）
N：零线（蓝色导线）
PE：地线（黄绿双色导线）

常开闭

常开：NO
常闭：NC

隔离开关

隔离开关：QS

空气开关

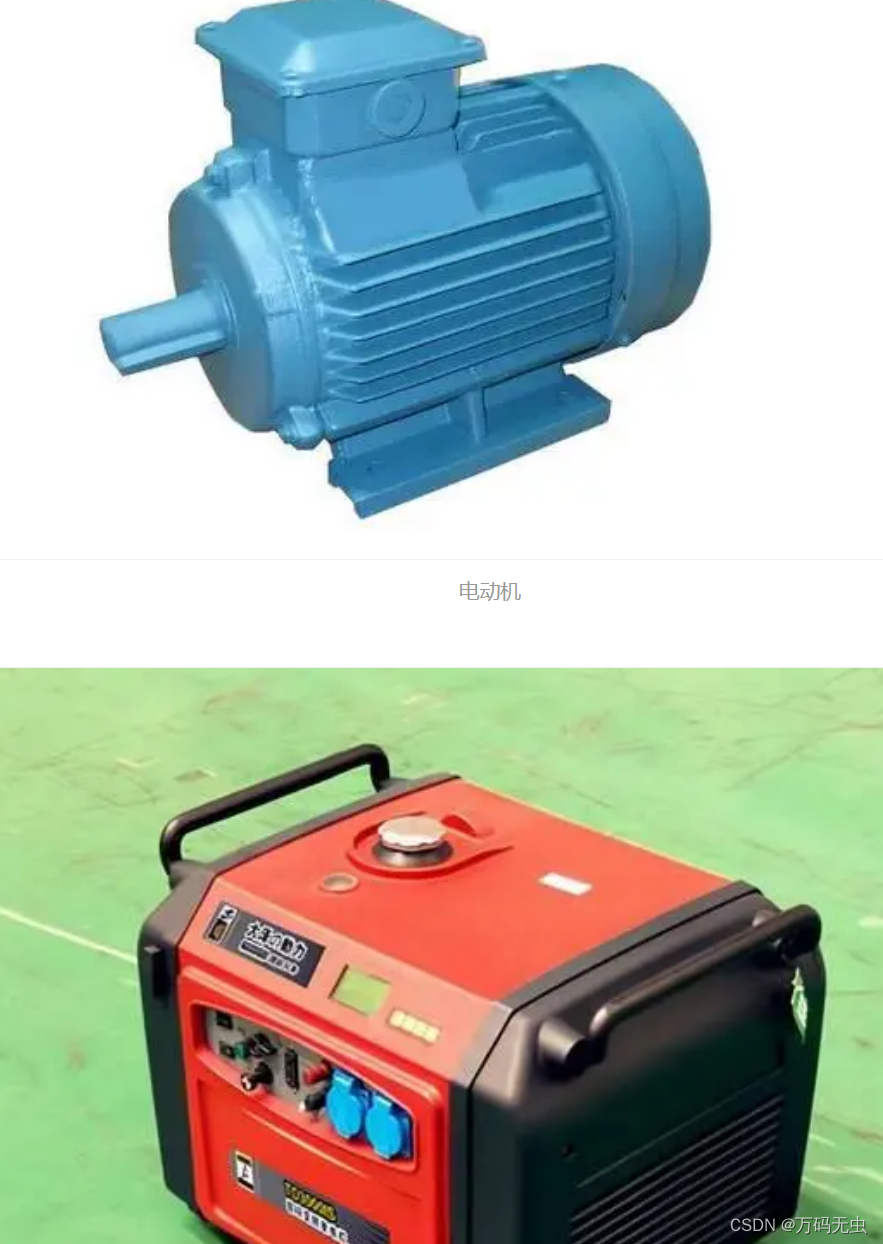

电动机和发电机

电动机：M
发电机：G
一个属于供电设备，一个属于常见负载。

两个开关

按钮开关：SB
转换开关：SA

正转和反转

正转：FWD
反转：REV

2.3 220伏和380伏电的区别。

220v电压，也称为单相电，是我们日常生活中最常见的电压等级。
220v电压的输送距离相对较近，因此在城市等人口密集区域使用广泛。

380v电压，也称为三相电，它的电压值比220v高出一倍以上，因此能够承载更大的电流和功率。

三相电的优势在于其稳定性和高效性，能够满足大功率设备对电能的持续需求。
